メカニカル部品技術窓口
プレインベア HDシリーズ
- 通常単価(税別)
- 363円～9,400円
- 税込単価
- 399円～10,340円
プレインベア過酷な環境で使用可能！高耐食高防塵性に優れています！ 【特長】・耐...
詳細情報を確認する
商品情報
外形図
使用例
PV120UHS-HDは、そのまま落とし込みで使用することもできますが、別売りのトレランスリング（TR12）を使用することで外れにくくなります！
商品特長詳細
大小ボール及びボール受け部は業界的に硬度の高いSUS440Cが主流で、耐久性能は高いが錆びやすく、屋外等の環境では対応が困難でした。
HDシリーズは、大小ボールSUS420Cと特殊防錆油との相乗効果により、非常にハイレベルな高耐食性を実現し、本体ボール受け部においても、弊社オリジナル球面を採用することにより性能を損なうことなく高耐食材質SUS304 を使用することが可能となりました。
オリジナル特殊球面（PAT.P）
性能・試験情報
耐食性試験
塩水噴霧試験にて耐食性試験を行いました。一定の温度に保たれた塩水噴霧試験装置内に試料（SUS420Cのメインボールを使用した製品及びSUS440Cのメインボールを使用した製品）を設置し、その上から霧状にした塩水を噴霧して行いました。その後、一定時間を置いてから、表面に生じた錆の状態を観察した結果です。
塩水噴霧試験 結果
※通常ステンレスタイプからHDシリーズにすることにより耐食性を大幅にUPさせることが可能となりました！！（当社比）

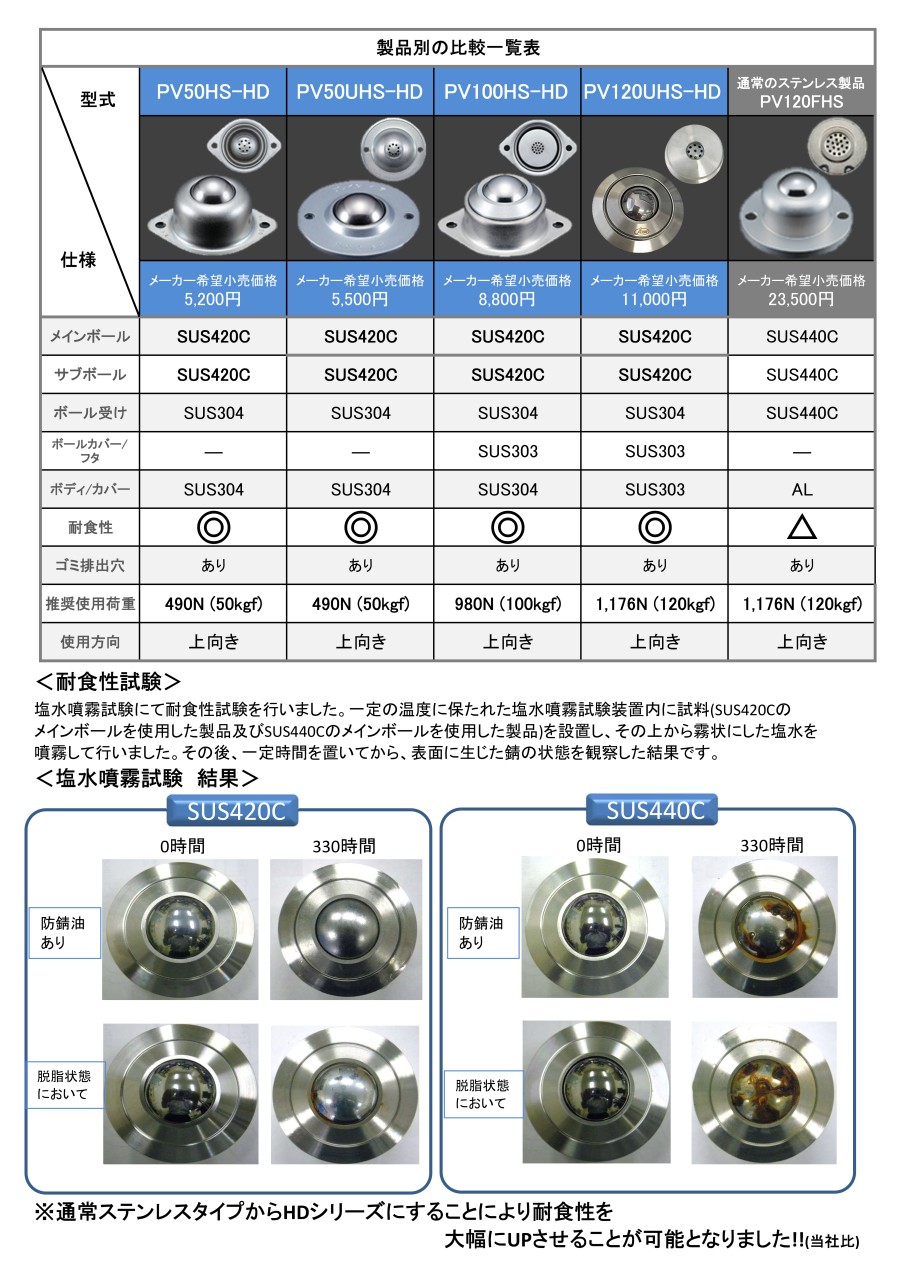

製品比較情報
製品比較情報
| 仕様 | 型番 | ||||
|---|---|---|---|---|---|
| PV50HS-HD | PV50UHS-HD | PV100HS-HD | PV120UHS-HD | 通常のステンレス製品 PV120FHS | |
| メインボール | SUS420C | SUS420C | SUS420C | SUS420C | SUS440C |
| サブボール | SUS420C | SUS420C | SUS420C | SUS420C | SUS440C |
| ボール受け | SUS304 | SUS304 | SUS304 | SUS304 | SUS440C |
| ボールカバー／フタ | - | - | SUS303 | SUS303 | - |
| ボディ／カバー | SUS304 | SUS304 | SUS304 | SUS303 | AL |
| 耐食性 | 良い | 良い | 良い | 良い | 普通 |
| ゴミ排出穴 | あり | あり | あり | あり | あり |
| 推奨使用荷重 | 490N（50kgf） | 490N（50kgf） | 980N（100kgf） | 1,176N（120kgf） | 1,176N（120kgf） |
| 使用方向 | 上向き | 上向き | 上向き | 上向き | 上向き |
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,500円 ( 4,950円 ) | 6日目 |
4,700円 ( 5,170円 ) | 6日目 |
7,500円 ( 8,250円 ) | 6日目 |
9,400円 ( 10,340円 ) | 6日目 |
363円 ( 399円 ) | 6日目 |
詳細情報
基本情報
プレインベア過酷な環境で使用可能！高耐食高防塵性に優れています！
【特長】
・耐食性に優れた材質と特殊防錆油を採用し、これまでのステンレスタイプよりさらに耐食性能をUPさせ、錆びの問題を改善しました
・ゴミ排出穴から入ってしまった水やゴミが排出されるので短寿命の問題も解決しました
ご注意
- 負荷容量範囲は選定のための区分であり、スペックとしての許容範囲ではありません。
