オムロン

シール形極超小形基本スイッチ【D2QW】

カタログ |

通常単価(税別): 198円

税込単価: 218円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

高信頼性と耐環境性を両立したロングストローク・シール形スイッチ。【特長】・レバ...

種類
マイクロスイッチ
アクチュエータタイプ
プランジャ形
プランジャ形種類
プッシュボタンプランジャ
検出部詳細
ピン押ボタン形
端子仕様
はんだづけ端子
保護構造
IP67
取付仕様
M3ねじ取りつけ
接触仕様
1a（常開型）
DC定格電圧 (v)
5

D2QW-C003H

閲覧中の商品と併せてご検討ください

D2QW-C003Hの仕様・寸法情報

種類

マイクロスイッチ

アクチュエータタイプ

プランジャ形

プランジャ形種類

プッシュボタンプランジャ

検出部詳細

ピン押ボタン形

端子仕様

はんだづけ端子

保護構造

IP67

取付仕様

M3ねじ取りつけ

接触仕様

1a（常開型）

DC定格電圧(v)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

性能

許容操作速度		a接仕様1～500mm/s b接仕様30～500mm/s
許容操作頻度		120回/min
絶縁抵抗		100MΩ以上（DC500V絶縁抵抗計にて）
接触抵抗（初期値）	端子タイプ	100mΩ以下
接触抵抗（初期値）	リード線タイプ	150mΩ以下
耐電圧	同極端子間	AC600V 50/60Hz 1min
	充電金属部とアース間	AC1,500V 50/60Hz 1min
	各端子と非充電金属部間	AC1,500V 50/60Hz 1min
振動	誤動作	周波数10～55Hz 複振幅1.5mm
衝撃	耐久	最大1,000m/s²
衝撃	誤動作	最大300m/s²
耐久性	機械的	50万回以上（30回/min）
耐久性	電気的	DC30V 0.1A 20万回以上 DC14V 10mA 50万回以上（20回/min）
保護構造		IEC IP67（ただし、端子部を除く）
感電保護クラス		Class I
PTI（トラッキング特性）		175
使用周囲温度		-40～+85℃ 60%RH以下（ただし、氷結、結露しないこと）
使用周囲湿度		95%RH以下（+5～+35℃にて）
質量		約0.7g（端子タイプのピン押ボタン形の場合）

型番リスト

表示件数

型番

D2QW-C003H

最小発注数量

1個

通常単価(税別) (税込単価)	通常出荷日

198円

( 218円 )

1日目

詳細情報

基本情報

基本情報

高信頼性と耐環境性を両立したロングストローク・シール形スイッチ。
【特長】
・レバーなしでも使いやすいロングストローク仕様
・クリップ接点方式による高信頼性スライド接触機構を採用
・+85℃までの高温耐久性と防滴構造により耐環境性を要求される用途に幅広く対応（IP67適合：端子部を除く）
・高信頼性の金メッキ接点仕様

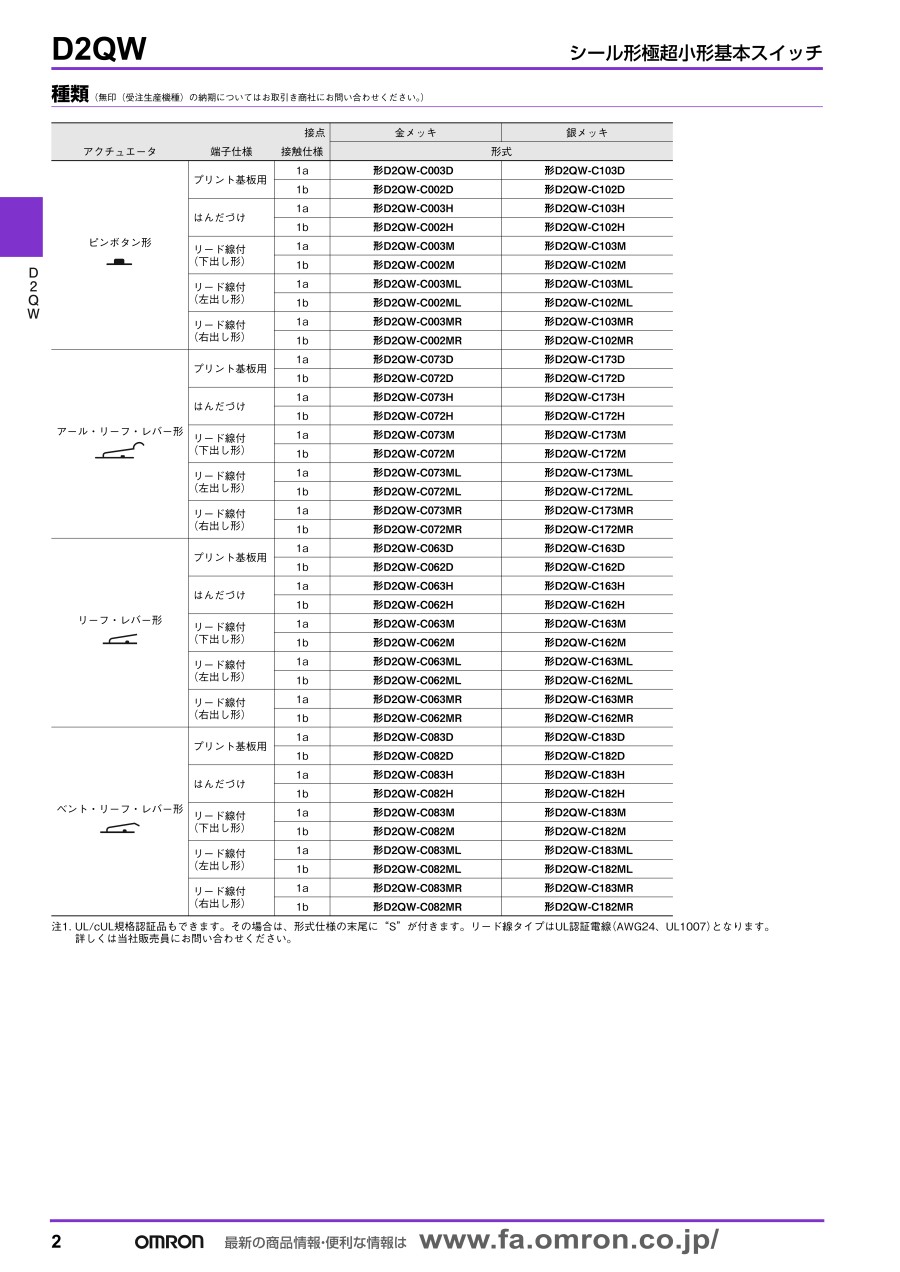

カタログ

商品TOP

カタログ (見開き版)

類似品類似品をすべて見る

この商品に近い類似品がありませんでした。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

シール形極超小形基本スイッチ【D2QW】の型番D2QW-C003Hのページです。型番D2QW-C003Hに関する仕様情報を記載しております。
