SMC

リフレッシュフィルタ FN1・FN4シリーズ

カタログ |

通常単価(税別): 982円～819,569円

税込単価: 1,080円～901,526円

通常出荷日：9日目～19日目

【特長】・エレメントの交換作業が不要。・逆洗可能な独自のエレメント構造。・地球環境にやさしい再生フィル...

詳細を確認

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

詳細を確認

よく一緒に見られています

SMC

液体用高精度フィルタ FGHシリーズ

通常価格(税別)： 124円 (税込価格：136円)

通常出荷日：在庫品1日目

よく一緒に見られています

SMC

バッグフィルタ FGFシリーズ

通常価格(税別)： 477円 (税込価格：525円)

通常出荷日：在庫品1日目

未確定：候補が50型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

FN1シリーズ

注）※部ポート径Rc1/4は、エア抜回路設置時等にご利用ください。

FN4シリーズ

リザーバタンク（FN1使用時）

ダスト回収フィルタ

製品仕様

リフレッシュフィルタ

フィルタ部

型番		FN1101	FN1111	FN1102	FN1112	FN4102
エレメント寸法		φ65×250L		φ65×500L
使用流体		クーラント液（油性、水溶性）、弱アルカリ洗浄液、切削油、工業用水
使用圧力		MAX1.0MPa
使用流体温度^注1）		MAX80℃（圧力計付の時は60℃以下）
処理流量^注2）		≒40L/min		≒80L/min		≒250L/min
管接続口径		Rc1（IN、OUT、DRAIN）				Rc2
材質		ケース、カバー：SUS304、Oリング：NBR/FKM
エレメント	材質	SUS304
	構造	円筒型	段差型	円筒型	段差型	円筒形
	公称ろ過精度	5μm、20μm	5μm	5μm、20μm	5μm	5μm、20μm
	耐差圧	0.6 MPa
リザーバタンク容量		≒1.1L（別途リザーバ設置時）		≒1.8L（別途リザーバ設置時）		≒6L
質量		13kg	12.5kg	15kg	14.5kg	65kg

注1）オートスイッチを取付けた場合、0～60℃になります。
注2）使用流体：水、公称ろ過精度：20μm、圧力降下：0.02MPa以下のときの値。

操作部

使用シリンダ型式		CDLQB63-□D-F（FN1）,CDLQA100-50-F（FN4）
オートスイッチ		なし（磁石内蔵）^注）
使用流体		空気
導入圧力		0.25～0.3MPa
ロック部	ロック開放圧力	0.2MPa以上
	ロック開始圧力	0.05MPa以上
	ロック方向	前進時ロック

注）オートスイッチは別途手配品となります。
詳細はロック付薄形シリンダCLQ Series（Best Pneumatics No.（2）-2）をご参照ください。

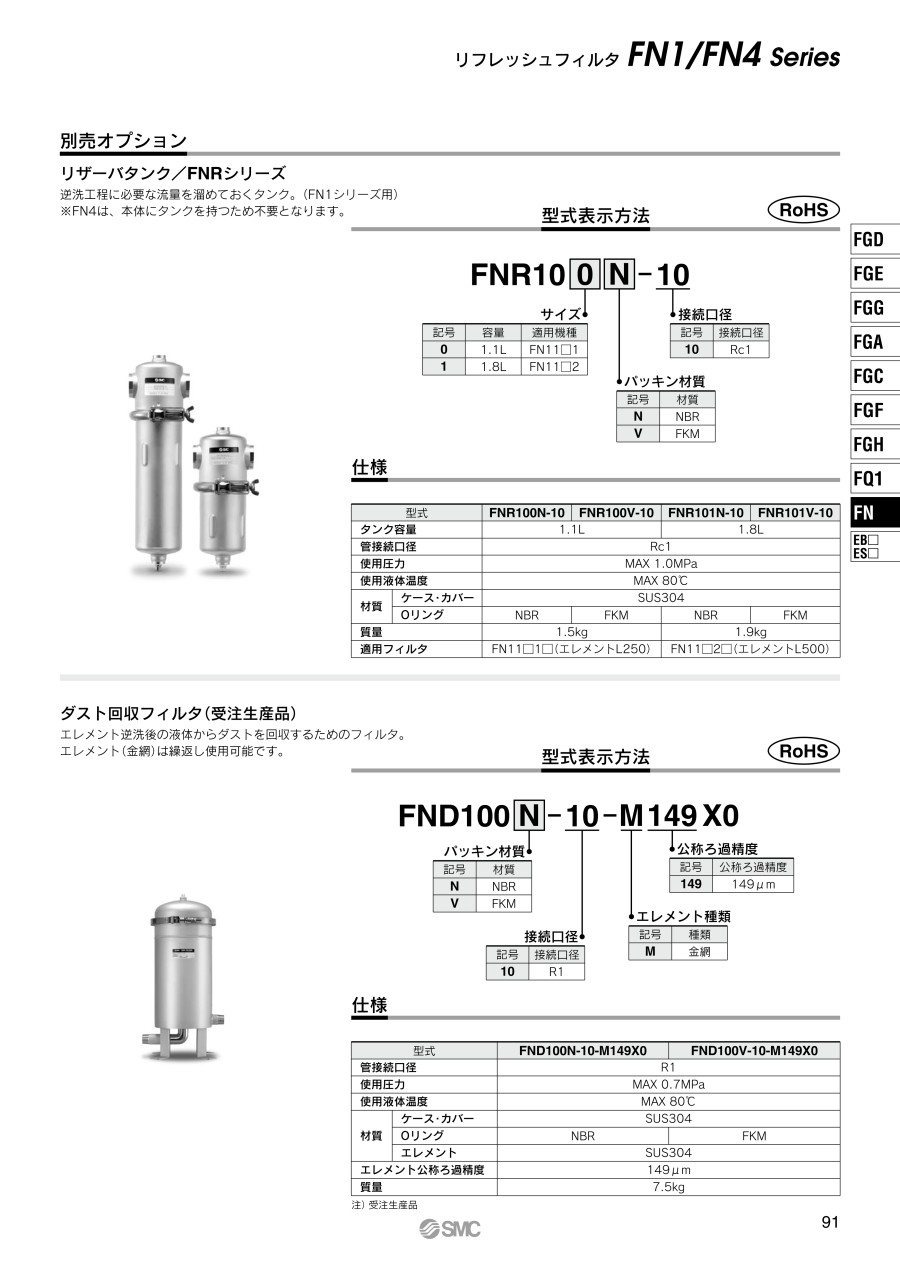

リザーバタンク

型番		FNR100N-10	FNR100V-10	FNR101N-10	FNR101V-10
タンク容量		1.1L		1.8L
管接続口径		Rc1
使用圧力		MAX 1.0MPa
使用液体温度		MAX 80℃
材質	ケース・カバー	SUS304
材質	Oリング	NBR	FKM	NBR	FKM
質量		1.5kg		1.9kg
適用フィルタ		FN11□1□（エレメントL250）		FN11□2□（エレメントL500）

ダスト回収フィルタ

型番		FND100N-10-M149X0	FND100V-10-M149X0
管接続口径		R1
使用圧力		MAX 0.7MPa
使用液体温度		MAX 80℃
材質	ケース・カバー	SUS304
	Oリング	NBR	FKM
	エレメント	SUS304
エレメント公称ろ過精度		149μm
質量		7.5kg

リザーバタンク（FN1使用時）

構成部品

番号	名称	材質	備考
1	カバー	SUS304	-
2	ケース	SUS304	-
3	Vバンド	SUS304	-

交換部品

番号	名称	材質	使用数	備考
4	Oリング	NBR	1	OR NBR-70-1 P85
4	Oリング	FKM	1	OR FKM-70 P85

ダスト回収フィルタ

構成部品

番号	名称	材質	備考
1	カバー	SUS304	-
2	ケース	SUS304	-
3	Vバンド	SUS304	-

交換部品

番号	名称	材質	使用数	備考
4	エレメント	SUS304	1	EZH710AS-149
5	Oリング	NBR	1	FGE-KT001
5	Oリング	FKM	1	FGE-KT002

規格表

FN1シリーズ

リザーバタンク（FN1使用時）

型番リスト

表示件数

型番

種類

接続方式

特性

使用流体

使用圧力範囲

(MPa)

接続種類

配管ねじの呼び

流れ方向

ろ過度

ドレンコック

ボウル材質

ボウルガード

0リング、ガスケット材質

エレメント長さ

(mm)

エレメント種類

エレメント材質

圧力計付属品

適用機種

タンク容量

(L)

最小発注数量

[交換用エレメント] 関連部品（交換用エレメント）

5μm

250

円筒型

なし

FN11□1□

1個

[交換用エレメント] 関連部品（交換用エレメント）

20μm

250

円筒型

なし

FN11□1□

1個

[交換用エレメント] 関連部品（交換用エレメント）

5μm

250

段差型

なし

FN11□1□

1個

[交換用エレメント] 関連部品（交換用エレメント）

5μm

500

円筒型

なし

FN11□2□

1個

[交換用エレメント] 関連部品（交換用エレメント）

20μm

500

円筒型

なし

FN11□2□

1個

[交換用エレメント] 関連部品（交換用エレメント）

5μm

500

段差型

なし

FN11□2□

1個

[交換用エレメント] 関連部品（交換用エレメント）

5μm

500

なし

FN4102□

1個

[交換用エレメント] 関連部品（交換用エレメント）

20μm

500

なし

FN4102□

1個

[標準] リフレッシュフィルタ

管接続形

なし

液体

～1

[Rc(R)] Rc

[右方向] 左→右

5μm

なし

[メタル] SUS304

なし

NBR

250

円筒型

SUS304

なし（プラグ付）

なし

1個

[標準] リフレッシュフィルタ

管接続形

なし

液体

～1

[Rc(R)] Rc

[右方向] 左→右

5μm

なし

[メタル] SUS304

なし

NBR

250

円筒型

SUS304

圧力計付（接液部黄銅）

なし

1個

[標準] リフレッシュフィルタ

管接続形

なし

液体

～1

[Rc(R)] Rc

[右方向] 左→右

20μm

なし

[メタル] SUS304

なし

NBR

250

円筒型

SUS304

なし（プラグ付）

なし

1個

[標準] リフレッシュフィルタ

管接続形

なし

液体

～1

[Rc(R)] Rc

[右方向] 左→右

20μm

なし

[メタル] SUS304

なし

NBR

250

円筒型

SUS304

圧力計付（接液部黄銅）

なし

1個

[標準] リフレッシュフィルタ

管接続形

なし

液体

～1

[Rc(R)] Rc

[右方向] 左→右

5μm

なし

[メタル] SUS304

なし

FKM

250

円筒型

SUS304

なし（プラグ付）

なし

1個

[標準] リフレッシュフィルタ

管接続形

なし

液体

～1

[Rc(R)] Rc

[右方向] 左→右

5μm

なし

[メタル] SUS304

なし

FKM

250

円筒型

SUS304

圧力計付（接液部黄銅）

なし

1個

[標準] リフレッシュフィルタ

管接続形

なし

液体

～1

[Rc(R)] Rc

[右方向] 左→右

20μm

なし

[メタル] SUS304

なし

FKM

250

円筒型

SUS304

なし（プラグ付）

なし

1個

[標準] リフレッシュフィルタ

管接続形

なし

液体

～1

[Rc(R)] Rc

[右方向] 左→右

20μm

なし

[メタル] SUS304

なし

FKM

250

円筒型

SUS304

圧力計付（接液部黄銅）

なし

1個

[標準] リフレッシュフィルタ

管接続形

なし

液体

～1

[Rc(R)] Rc

[右方向] 左→右

5μm

なし

[メタル] SUS304

なし

NBR

500

円筒型

SUS304

なし（プラグ付）

なし

1個

[標準] リフレッシュフィルタ

管接続形

なし

液体

～1

[Rc(R)] Rc

[右方向] 左→右

5μm

なし

[メタル] SUS304

なし

NBR

500

円筒型

SUS304

圧力計付（接液部黄銅）

なし

1個

[標準] リフレッシュフィルタ

管接続形

なし

液体

～1

[Rc(R)] Rc

[右方向] 左→右

20μm

なし

[メタル] SUS304

なし

NBR

500

円筒型

SUS304

なし（プラグ付）

なし

1個

[標準] リフレッシュフィルタ

管接続形

なし

液体

～1

[Rc(R)] Rc

[右方向] 左→右

20μm

なし

[メタル] SUS304

なし

NBR

500

円筒型

SUS304

圧力計付（接液部黄銅）

なし

1個

[標準] リフレッシュフィルタ

管接続形

なし

液体

～1

[Rc(R)] Rc

[右方向] 左→右

5μm

なし

[メタル] SUS304

なし

FKM

500

円筒型

SUS304

なし（プラグ付）

なし

1個

[標準] リフレッシュフィルタ

管接続形

なし

液体

～1

[Rc(R)] Rc

[右方向] 左→右

5μm

なし

[メタル] SUS304

なし

FKM

500

円筒型

SUS304

圧力計付（接液部黄銅）

なし

1個

[標準] リフレッシュフィルタ

管接続形

なし

液体

～1

[Rc(R)] Rc

[右方向] 左→右

20μm

なし

[メタル] SUS304

なし

FKM

500

円筒型

SUS304

なし（プラグ付）

なし

1個

[標準] リフレッシュフィルタ

管接続形

なし

液体

～1

[Rc(R)] Rc

[右方向] 左→右

20μm

なし

[メタル] SUS304

なし

FKM

500

円筒型

SUS304

圧力計付（接液部黄銅）

なし

1個

[標準] リフレッシュフィルタ

管接続形

なし

液体

～1

[Rc(R)] Rc

[右方向] 左→右

5μm

なし

[メタル] SUS304

なし

NBR

250

段差型

SUS304

なし（プラグ付）

なし

1個

[標準] リフレッシュフィルタ

管接続形

なし

液体

～1

[Rc(R)] Rc

[右方向] 左→右

5μm

なし

[メタル] SUS304

なし

NBR

250

段差型

SUS304

圧力計付（接液部黄銅）

なし

1個

[標準] リフレッシュフィルタ

管接続形

なし

液体

～1

[Rc(R)] Rc

[右方向] 左→右

5μm

なし

[メタル] SUS304

なし

FKM

250

段差型

SUS304

なし（プラグ付）

なし

1個

[標準] リフレッシュフィルタ

管接続形

なし

液体

～1

[Rc(R)] Rc

[右方向] 左→右

5μm

なし

[メタル] SUS304

なし

FKM

250

段差型

SUS304

圧力計付（接液部黄銅）

なし

1個

[標準] リフレッシュフィルタ

管接続形

なし

液体

～1

[Rc(R)] Rc

[右方向] 左→右

5μm

なし

[メタル] SUS304

なし

NBR

500

段差型

SUS304

なし（プラグ付）

なし

1個

[標準] リフレッシュフィルタ

管接続形

なし

液体

～1

[Rc(R)] Rc

[右方向] 左→右

5μm

なし

[メタル] SUS304

なし

NBR

500

段差型

SUS304

圧力計付（接液部黄銅）

なし

1個

[標準] リフレッシュフィルタ

管接続形

なし

液体

～1

[Rc(R)] Rc

[右方向] 左→右

5μm

なし

[メタル] SUS304

なし

FKM

500

段差型

SUS304

なし（プラグ付）

なし

1個

[標準] リフレッシュフィルタ

管接続形

なし

液体

～1

[Rc(R)] Rc

[右方向] 左→右

5μm

なし

[メタル] SUS304

なし

FKM

500

段差型

SUS304

圧力計付（接液部黄銅）

なし

1個

[標準] リフレッシュフィルタ

管接続形

なし

液体

～1

[Rc(R)] Rc

[右方向] 左→右

5μm

なし

[メタル] SUS304

なし

NBR

500

円筒型

SUS304

なし（プラグ付）

なし

1個

[標準] リフレッシュフィルタ

管接続形

なし

液体

～1

[Rc(R)] Rc

[右方向] 左→右

5μm

なし

[メタル] SUS304

なし

NBR

500

円筒型

SUS304

圧力計付（接液部黄銅）

なし

1個

[標準] リフレッシュフィルタ

管接続形

なし

液体

～1

[Rc(R)] Rc

[右方向] 左→右

20μm

なし

[メタル] SUS304

なし

NBR

500

円筒型

SUS304

なし（プラグ付）

なし

1個

[標準] リフレッシュフィルタ

管接続形

なし

液体

～1

[Rc(R)] Rc

[右方向] 左→右

20μm

なし

[メタル] SUS304

なし

NBR

500

円筒型

SUS304

圧力計付（接液部黄銅）

なし

1個

[標準] リフレッシュフィルタ

管接続形

なし

液体

～1

[Rc(R)] Rc

[右方向] 左→右

5μm

なし

[メタル] SUS304

なし

FKM

500

円筒型

SUS304

なし（プラグ付）

なし

1個

[標準] リフレッシュフィルタ

管接続形

なし

液体

～1

[Rc(R)] Rc

[右方向] 左→右

5μm

なし

[メタル] SUS304

なし

FKM

500

円筒型

SUS304

圧力計付（接液部黄銅）

なし

1個

[標準] リフレッシュフィルタ

管接続形

なし

液体

～1

[Rc(R)] Rc

[右方向] 左→右

20μm

なし

[メタル] SUS304

なし

FKM

500

円筒型

SUS304

なし（プラグ付）

なし

1個

[標準] リフレッシュフィルタ

管接続形

なし

液体

～1

[Rc(R)] Rc

[右方向] 左→右

20μm

なし

[メタル] SUS304

なし

FKM

500

円筒型

SUS304

圧力計付（接液部黄銅）

なし

1個

[関連部品] ダスト回収フィルタ

管接続形

なし

液体

～0.7

[Rc(R)] R

[右方向] 左→右

149μm

なし

[メタル] SUS304

なし

NBR

なし

金網

SUS304

なし

1個

[関連部品] ダスト回収フィルタ

管接続形

なし

液体

～0.7

[Rc(R)] R

[右方向] 左→右

149μm

なし

[メタル] SUS304

なし

FKM

なし

金網

SUS304

なし

1個

[関連部品] リザーバタンク

管接続形

なし

液体

～1

[Rc(R)] Rc

[右方向] 左→右

なし

[メタル] SUS304

なし

NBR

なし

1.1

1個

[関連部品] リザーバタンク

管接続形

なし

液体

～1

[Rc(R)] Rc

[右方向] 左→右

なし

[メタル] SUS304

なし

FKM

なし

1.1

1個

[関連部品] リザーバタンク

管接続形

なし

液体

～1

[Rc(R)] Rc

[右方向] 左→右

なし

[メタル] SUS304

なし

NBR

なし

1.8

1個

[関連部品] リザーバタンク

管接続形

なし

液体

～1

[Rc(R)] Rc

[右方向] 左→右

なし

[メタル] SUS304

なし

FKM

なし

1.8

1個

[関連部品] パッキンセット

NBR

なし

FN11□□N

1個

[関連部品] パッキンセット

FKM

なし

FN11□□V

1個

[関連部品] パッキンセット

NBR

なし

FN4102N

1個

[関連部品] パッキンセット

FKM

なし

FN4102V

1個

通常単価(税別) (税込単価)	通常出荷日

74,256円 ( 81,682円 )	19日目
74,256円 ( 81,682円 )	19日目
74,256円 ( 81,682円 )	19日目
115,578円 ( 127,136円 )	19日目
115,578円 ( 127,136円 )	19日目
115,578円 ( 127,136円 )	19日目
87,202円 ( 95,922円 )	19日目
87,202円 ( 95,922円 )	19日目
226,430円 ( 249,073円 )	19日目
227,947円 ( 250,742円 )	19日目
226,430円 ( 249,073円 )	19日目
227,947円 ( 250,742円 )	19日目
230,580円 ( 253,638円 )	19日目
232,097円 ( 255,307円 )	19日目
230,580円 ( 253,638円 )	19日目
232,097円 ( 255,307円 )	19日目
284,264円 ( 312,690円 )	19日目
285,781円 ( 314,359円 )	19日目
284,264円 ( 312,690円 )	19日目
285,781円 ( 314,359円 )	19日目
288,414円 ( 317,255円 )	19日目
289,931円 ( 318,924円 )	19日目
288,414円 ( 317,255円 )	19日目
289,931円 ( 318,924円 )	19日目
226,430円 ( 249,073円 )	19日目
227,947円 ( 250,742円 )	19日目
230,580円 ( 253,638円 )	19日目
232,097円 ( 255,307円 )	19日目
284,264円 ( 312,690円 )	19日目
285,781円 ( 314,359円 )	19日目
288,414円 ( 317,255円 )	19日目
289,931円 ( 318,924円 )	19日目
806,730円 ( 887,403円 )	18日目
809,931円 ( 890,924円 )	18日目
806,730円 ( 887,403円 )	18日目
809,931円 ( 890,924円 )	18日目
816,369円 ( 898,006円 )	18日目
819,569円 ( 901,526円 )	18日目
816,369円 ( 898,006円 )	18日目
819,569円 ( 901,526円 )	18日目
140,435円 ( 154,479円 )	19日目
144,005円 ( 158,406円 )	19日目
23,029円 ( 25,332円 )	19日目
25,617円 ( 28,179円 )	19日目
24,989円 ( 27,488円 )	19日目
27,622円 ( 30,384円 )	19日目
982円 ( 1,080円 )	9日目
5,087円 ( 5,596円 )	9日目
2,279円 ( 2,507円 )	9日目
10,709円 ( 11,780円 )	9日目

詳細情報

基本情報

基本情報

【特長】
・エレメントの交換作業が不要。
・逆洗可能な独自のエレメント構造。
・地球環境にやさしい再生フィルタ。
・自動洗浄可能。
・流体の条件に合わせて選べる2種類のエレメント。

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

リフレッシュフィルタ FN1・FN4シリーズのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品リフレッシュフィルタ FN1・FN4シリーズ	調質機器小形FRシリーズフィルタFNシリーズ	大形F.R.L.シリーズエアフィルタ FN	二次電池対応仕様エアフィルタ F※000-P4シリーズ	二次電池対応機器オイルミストフィルタ M□000-P4シリーズ	3in1マルチ・ドライフィルター用第1エレメント T10309シリーズ
メーカー	SMC	コガネイ	コガネイ	ＣＫＤ	ＣＫＤ	前田シェルサービス
通常価格	982円-	2,684円 -	5,217円 -	2,470円 -	5,557円 -	7,475円
通常出荷日	9日目〜	在庫品1日目〜	7日目〜	18日目	18日目	4日目
