バッグフィルタ FGFシリーズ
- 通常単価(税別)
- 477円～1,626,872円
- 税込単価
- 525円～1,789,559円
安全性・メンテナンス性の優れたバッグフィルタ。フィルタのろ過による液体の品質安...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- CADデータは、一部の型番には対応しておりません。
商品情報
外形図
FGF□1□-20
FGF□3□-40
FGF□5□-50

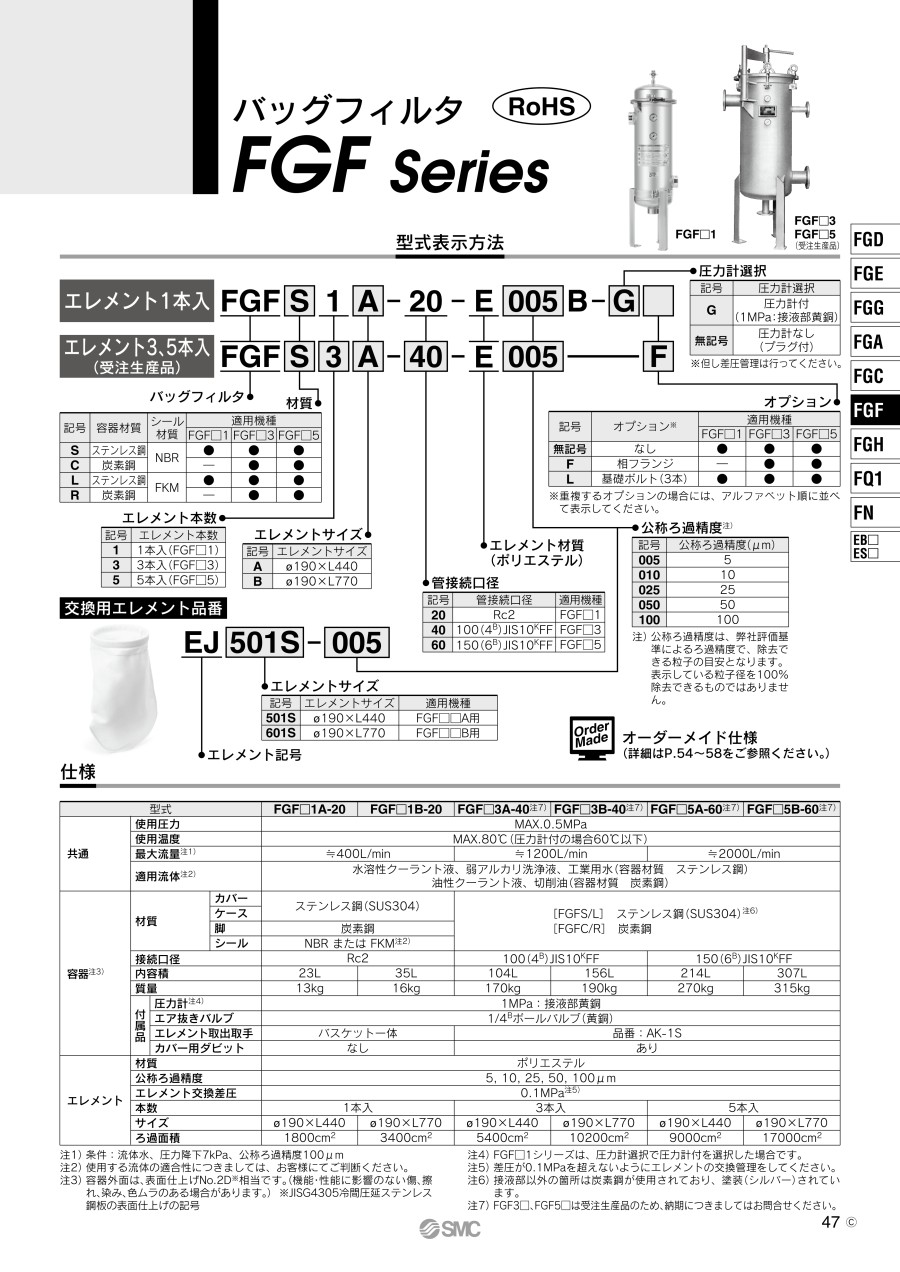

製品仕様
FGF□1
注1） 口部は、型式表示方法をご参照ください。
注2）（5）Vバンド交換の際は、（7）Oリングも同時に交換してください。
FGF□3□-40
FGF□5□-60
注1） 口部は、型式表示方法をご参照ください。
注2） 脚部は炭素鋼になります。
注1）条件：流体水、圧力降下7kPa、公称ろ過精度100Mm
注2）使用する流体の適合性につきましては、お客様にてご判断ください。
注3）容器外面は、表面仕上げNo.2D※相当です。（機能・性能に影響のない傷、擦れ、染み、色ムラのある場合があります。）※JISG4305冷間圧延ステンレス鋼板の表面仕上げの記号
注4）FGF□1シリーズは、圧力計選択で圧力計付を選択した場合です。
注5）差圧が0.1MPaを超えないようにエレメントの交換管理をしてください。
注6）接液部以外の箇所は炭素銅が使用されており、塗装（シルバー）されています。
注7）FGF3口、FGF5口は受注生産品
規格表
FGF□1□-20
FGF□3□-40
FGF□5□-50
選定サポート情報
口の部分のエレメントサイズ（A:Ф190×L440, B:Ф190×L770）は、コンタミナント（汚染物質）の量によってご選択ください。
上記はあくまで目安ですので、流体と製品素材／シール材質／エレメント材質との適合性をご確認のうえ、ご使用ください。
流量は水相当粘度の場合の適正流量となリます。
注1）FGF3口、FGF5口は受注生産品
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
477円 ( 525円 ) | 19日目 |
7,512円 ( 8,263円 ) | 6日目 |
26,106円 ( 28,717円 ) | 10日目 |
34,085円 ( 37,494円 ) | 10日目 |
4,206円 ( 4,627円 ) | 在庫品1日目当日出荷可能 |
4,890円 ( 5,379円 ) | 10日目 |
2,506円 ( 2,757円 ) | 10日目 |
3,750円 ( 4,125円 ) | 10日目 |
15,845円 ( 17,430円 ) | 19日目 |
20,405円 ( 22,446円 ) | 19日目 |
4,548円 ( 5,003円 ) | 19日目 |
4,548円 ( 5,003円 ) | 6日目 |
4,776円 ( 5,254円 ) | 6日目 |
5,102円 ( 5,612円 ) | 在庫品1日目当日出荷可能 |
3,584円 ( 3,942円 ) | 19日目 |
3,417円 ( 3,759円 ) | 19日目 |
2,271円 ( 2,498円 ) | 在庫品1日目当日出荷可能 |
3,298円 ( 3,628円 ) | 19日目 |
2,271円 ( 2,498円 ) | 在庫品1日目当日出荷可能 |
17,823円 ( 19,605円 ) | 19日目 |
2,271円 ( 2,498円 ) | 在庫品1日目当日出荷可能 |
2,271円 ( 2,498円 ) | 在庫品1日目当日出荷可能 |
2,271円 ( 2,498円 ) | 在庫品1日目当日出荷可能 |
3,981円 ( 4,379円 ) | 19日目 |
4,205円 ( 4,626円 ) | 19日目 |
3,189円 ( 3,508円 ) | 6日目 |
4,498円 ( 4,948円 ) | 在庫品1日目当日出荷可能 |
3,189円 ( 3,508円 ) | 6日目 |
34,091円 ( 37,500円 ) | 19日目 |
3,226円 ( 3,549円 ) | 在庫品1日目当日出荷可能 |
3,226円 ( 3,549円 ) | 在庫品1日目当日出荷可能 |
3,226円 ( 3,549円 ) | 在庫品1日目当日出荷可能 |
18,419円 ( 20,261円 ) | 19日目 |
31,984円 ( 35,182円 ) | 19日目 |
49,383円 ( 54,321円 ) | 19日目 |
71,339円 ( 78,473円 ) | 19日目 |
8,148円 ( 8,963円 ) | 19日目 |
5,915円 ( 6,507円 ) | 19日目 |
7,975円 ( 8,773円 ) | 6日目 |
5,380円 ( 5,918円 ) | 19日目 |
2,961円 ( 3,257円 ) | 19日目 |
9,802円 ( 10,782円 ) | 19日目 |
5,689円 ( 6,258円 ) | 19日目 |
20,405円 ( 22,446円 ) | 19日目 |
22,694円 ( 24,963円 ) | 19日目 |
36,364円 ( 40,000円 ) | 19日目 |
38,654円 ( 42,519円 ) | 19日目 |
61,466円 ( 67,613円 ) | 19日目 |
14,374円 ( 15,811円 ) | 在庫品1日目当日出荷可能 |
19,379円 ( 21,317円 ) | 19日目 |
22,092円 ( 24,301円 ) | 19日目 |
41,676円 ( 45,844円 ) | 19日目 |
755円 ( 831円 ) | 19日目 |
12,838円 ( 14,122円 ) | 19日目 |
2,604円 ( 2,864円 ) | 19日目 |
6,063円 ( 6,669円 ) | 19日目 |
11,918円 ( 13,110円 ) | 19日目 |
23,466円 ( 25,813円 ) | 19日目 |
6,647円 ( 7,312円 ) | 19日目 |
2,045円 ( 2,250円 ) | 19日目 |
詳細情報
基本情報
安全性・メンテナンス性の優れたバッグフィルタ。
フィルタのろ過による液体の品質安定・再利用が可能！
【特長】
・大流量のろ過に最適
・メンテナンスが容易
・安全機構付
・バッグ（袋）状エレメント
・幅広いろ過精度が選択可能
・バンド方式採用
・容器の外でのエレメント交換が可能
・液溜りのない構造
・軽量化
・配管作業性が容易
