SMC

ブースタリレー IL100シリーズ

カタログ |

通常単価(税別): 14,189円～28,168円

税込単価: 15,608円～30,985円

通常出荷日：6日目～19日目

【特長】・計器から操作部までの配管距離が非常に長い場合や操作部の容量が大きい場合に使用・操作部の駆動速...

詳細を確認

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

詳細を確認

よく一緒に見られています

SMC

増圧弁 VBAシリーズ

通常価格(税別)： 391円 (税込価格：430円)

通常出荷日：在庫品1日目

よく一緒に見られています

SMC

インパルスルブ ALIP1000・ALIP1100シリーズ

通常価格(税別)： 8,843円 (税込価格：9,727円)

通常出荷日：在庫品1日目

未確定：候補が61型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

供給圧力	MAX.1.0MPa
入力圧力	MAX.0.7MPa
出力圧力	MAX.0.7MPa
入・出力比	1：1
消費流量	3L/min（ANR）以下（OUT.0.5MPa時）
リニアリティ	±1%以内
ヒステリシス	1%以内
周囲温度および使用流体温度	-5～60℃
接続口径	1/4, 3/8
質量	0.56kg

構造

構成部品

番号	部品名	材質	備考
1	弁本体	アルミニウム合金	銀色焼付塗装
2	カバー	アルミニウム合金	銀色焼付塗装
3	絞り弁	ステンレス鋼	-
4	インナーバルブ	ステンレス鋼	-
5	ダイヤフラムアセンブリ	アルミニウム合金/NBR/樹脂	クロメート
6	ダイヤフラム	NBR	-
7	弁棒スプリング	ステンレス鋼	-
8	“О”リング	NBR	-
9	“О”リング	NBR	-

型番リスト

表示件数

型番

ねじ種類	接続口径	仕様	付属品	最小発注数量

Rc	1/4	標準	なし	1個
Rc	1/4	低温用（-30～60℃）	なし	1個
Rc	1/4	銅系不可	なし	1個
Rc	1/4	銅系不可・低温用（-30～60℃）	なし	1個
Rc	1/4	銅系不可・高温用（-5～100℃）	なし	1個
Rc	1/4	高温用（-5～100℃）	なし	1個
Rc	1/4	標準	ブラケット付	1個
Rc	1/4	低温用（-30～60℃）	ブラケット付	1個
Rc	1/4	銅系不可	ブラケット付	1個
Rc	1/4	銅系不可・低温用（-30～60℃）	ブラケット付	1個
Rc	1/4	銅系不可・高温用（-5～100℃）	ブラケット付	1個
Rc	1/4	高温用（-5～100℃）	ブラケット付	1個
Rc	3/8	標準	なし	1個
Rc	3/8	低温用（-30～60℃）	なし	1個
Rc	3/8	銅系不可	なし	1個
Rc	3/8	銅系不可・低温用（-30～60℃）	なし	1個
Rc	3/8	銅系不可・高温用（-5～100℃）	なし	1個
Rc	3/8	高温用（-5～100℃）	なし	1個
Rc	3/8	標準	ブラケット付	1個
Rc	3/8	低温用（-30～60℃）	ブラケット付	1個
Rc	3/8	銅系不可	ブラケット付	1個
Rc	3/8	銅系不可・低温用（-30～60℃）	ブラケット付	1個
Rc	3/8	銅系不可・高温用（-5～100℃）	ブラケット付	1個
Rc	3/8	高温用（-5～100℃）	ブラケット付	1個
G	1/4	標準	なし	1個
G	1/4	低温用（-30～60℃）	なし	1個
G	1/4	銅系不可	なし	1個
G	1/4	高温用（-5～100℃）	なし	1個
G	1/4	標準	ブラケット付	1個
G	1/4	低温用（-30～60℃）	ブラケット付	1個
G	1/4	高温用（-5～100℃）	ブラケット付	1個
G	3/8	標準	なし	1個
G	3/8	低温用（-30～60℃）	なし	1個
G	3/8	銅系不可	なし	1個
G	3/8	銅系不可・低温用（-30～60℃）	なし	1個
G	3/8	高温用（-5～100℃）	なし	1個
G	3/8	標準	ブラケット付	1個
G	3/8	低温用（-30～60℃）	ブラケット付	1個
NPT	1/4	標準	なし	1個
NPT	1/4	低温用（-30～60℃）	なし	1個
NPT	1/4	銅系不可	なし	1個
NPT	1/4	銅系不可・低温用（-30～60℃）	なし	1個
NPT	1/4	銅系不可・高温用（-5～100℃）	なし	1個
NPT	1/4	高温用（-5～100℃）	なし	1個
NPT	1/4	標準	ブラケット付	1個
NPT	1/4	低温用（-30～60℃）	ブラケット付	1個
NPT	1/4	銅系不可	ブラケット付	1個
NPT	1/4	銅系不可・低温用（-30～60℃）	ブラケット付	1個
NPT	1/4	銅系不可・高温用（-5～100℃）	ブラケット付	1個
NPT	1/4	高温用（-5～100℃）	ブラケット付	1個
NPT	3/8	標準	なし	1個
NPT	3/8	低温用（-30～60℃）	なし	1個
NPT	3/8	銅系不可	なし	1個
NPT	3/8	銅系不可・低温用（-30～60℃）	なし	1個
NPT	3/8	銅系不可・高温用（-5～100℃）	なし	1個
NPT	3/8	高温用（-5～100℃）	なし	1個
NPT	3/8	標準	ブラケット付	1個
NPT	3/8	低温用（-30～60℃）	ブラケット付	1個
NPT	3/8	銅系不可	ブラケット付	1個
NPT	3/8	銅系不可・高温用（-5～100℃）	ブラケット付	1個

通常単価(税別) (税込単価)	通常出荷日

14,878円 ( 16,366円 )	6日目
15,708円 ( 17,279円 )	6日目
15,006円 ( 16,507円 )	19日目
16,735円 ( 18,409円 )	19日目
20,756円 ( 22,832円 )	19日目
20,008円 ( 22,009円 )	19日目
15,289円 ( 16,818円 )	6日目
16,175円 ( 17,793円 )	19日目
15,474円 ( 17,021円 )	19日目
17,204円 ( 18,924円 )	19日目
21,224円 ( 23,346円 )	19日目
20,476円 ( 22,524円 )	19日目
15,296円 ( 16,826円 )	6日目
16,509円 ( 18,160円 )	6日目
15,808円 ( 17,389円 )	19日目
17,538円 ( 19,292円 )	19日目
21,557円 ( 23,713円 )	19日目
20,808円 ( 22,889円 )	19日目
16,396円 ( 18,036円 )	6日目
16,977円 ( 18,675円 )	19日目
16,275円 ( 17,903円 )	19日目
18,005円 ( 19,806円 )	19日目
28,168円 ( 30,985円 )	19日目
21,278円 ( 23,406円 )	19日目
14,189円 ( 15,608円 )	19日目
17,401円 ( 19,141円 )	19日目
16,602円 ( 18,262円 )	19日目
25,666円 ( 28,233円 )	19日目
14,725円 ( 16,198円 )	19日目
18,510円 ( 20,361円 )	19日目
22,668円 ( 24,935円 )	19日目
15,296円 ( 16,826円 )	6日目
16,509円 ( 18,160円 )	19日目
17,487円 ( 19,236円 )	19日目
17,538円 ( 19,292円 )	19日目
20,808円 ( 22,889円 )	19日目
15,526円 ( 17,079円 )	19日目
19,426円 ( 21,369円 )	19日目
14,189円 ( 15,608円 )	19日目
15,708円 ( 17,279円 )	6日目
15,006円 ( 16,507円 )	19日目
16,735円 ( 18,409円 )	6日目
20,756円 ( 22,832円 )	19日目
20,008円 ( 22,009円 )	19日目
15,289円 ( 16,818円 )	6日目
16,175円 ( 17,793円 )	19日目
15,474円 ( 17,021円 )	19日目
17,204円 ( 18,924円 )	19日目
21,224円 ( 23,346円 )	19日目
20,476円 ( 22,524円 )	19日目
15,296円 ( 16,826円 )	6日目
16,509円 ( 18,160円 )	6日目
15,808円 ( 17,389円 )	19日目
17,538円 ( 19,292円 )	19日目
21,557円 ( 23,713円 )	19日目
20,808円 ( 22,889円 )	19日目
16,396円 ( 18,036円 )	19日目
16,977円 ( 18,675円 )	19日目
16,275円 ( 17,903円 )	19日目
22,026円 ( 24,229円 )	19日目

基本情報

基本情報

【特長】
・計器から操作部までの配管距離が非常に長い場合や操作部の容量が大きい場合に使用
・操作部の駆動速度を大幅に向上

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

カタログ

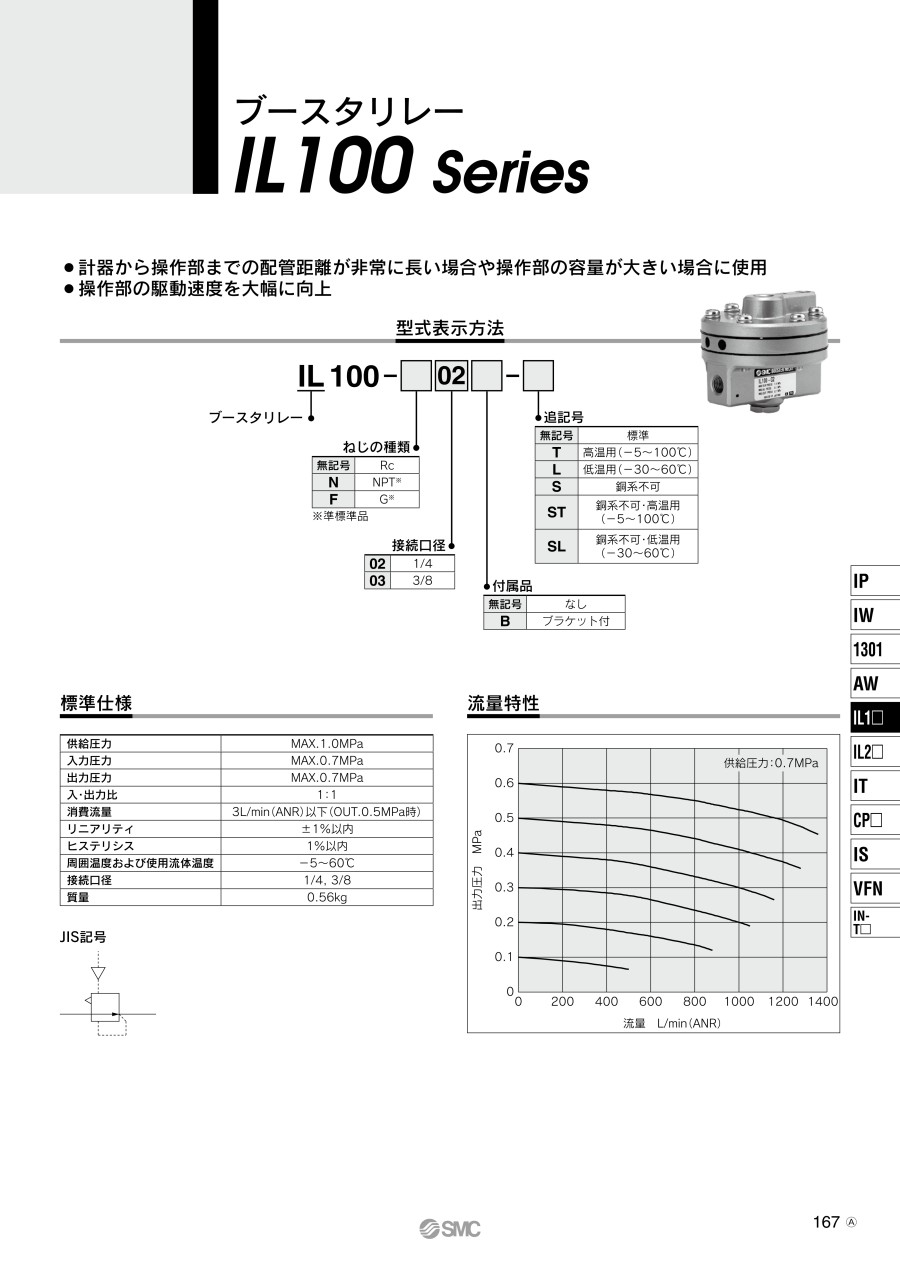

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
