IP5000型（レバータイプレバー式）

IP5100型（ロータリタイプカム式）

製品仕様

項目	型番
	IP5000		IP5100
	レバータイプレバー式		ロータリタイプカム式
	単動	複動	単動	複動
供給圧力	0.14～0.7MPa
入力圧力	0.02～0.1MPa
標準ストローク	10～85mm		60°～100°^注3）
感度^注4）	0.1%F.S.以内	0.5%F.S.以内
リニアリティ^{注2）注4）}	±1%F.S.以内	±2%F.S.以内
ヒステリシス^{注2）注4）}	0.75%F.S.以内	1%F.S.以内
繰返し性^注4）	±0.5%F.S.以内
空気消費量^注5）	5L/min（ANR）以内（SUP＝0.14MPa）^注）		11L/min（ANR）以内（SUP＝0.4MPa）^注）
出力流量^注5）	80L/min（ANR）以上（SUP＝0.14MPa）^注）		200L/min（ANR）以上（SUP＝0.4MPa）^注）
周囲温度および使用流体温度	-20℃～80℃（標準）
温度係数	0.1%F.S./℃以内
空気接続口^注6）	Rc1/4（標準）
主要構成部品	アルミダイカスト、ステンレス鋼、黄銅、ニトリルゴム
質量	約1.4kg		約1.2kg
寸法	118×102×86（本体部分）		118×92×77.5（本体部分）

注1）仕様の値は、常温時（20℃）の値です。
注2）標準品で1/2スプリットレンジが可能です。なお、1/2スプリットレンジにて使用の場合にはリニアリティ、ヒステリシス特性値を仕様表に各1%F.S.加算してください。
注3）0～60°、0～100°のストローク調整が可能です。
注4）精度に関わる特性はポジショナとアクチュエータなど他のループ構成機器との組合せにより異なります。
注5）常時空気を消費しています。また、（ ANR ）はJISB0120標準空気を示します。
注6）型式選定により、ねじ種類を指定できます。

型番リスト

表示件数

型番

ねじ種類

入力圧力

(MPa)

圧力

(MPa)

パイロット弁

フォークレバー式継手

レバーユニット

開度発信

周囲温度

(℃)

型式

最小発注数量

Rc	0.02～0.1（標準）	なし	なし	なし	なし	なし	-20～80（標準）	レバータイプ	1個
Rc	0.02～0.1（標準）	なし	Φ0.7出力絞り入パイロット弁付	なし	なし	なし	-20～80（標準）	レバータイプ	1個
Rc	0.02～0.1（標準）	なし	なし	なし	ストローク35～100mm/レバーユニット付	なし	-20～80（標準）	レバータイプ	1個
G	0.02～0.1（標準）	なし	なし	なし	なし	なし	-20～80（標準）	レバータイプ	1個
Rc	0.02～0.1（標準）	なし	なし	なし	なし	なし	-30～60（低温用）	レバータイプ	1個
NPT	0.02～0.1（標準）	なし	なし	なし	なし	なし	-20～80（標準）	レバータイプ	1個
NPT	0.02～0.1（標準）	なし	なし	なし	ストローク50～140mm/レバーユニット付	なし	-20～80（標準）	レバータイプ	1個
Rc	0.02～0.1（標準）	なし	なし	なし	なし	なし	-5～100（高温用）	レバータイプ	1個
Rc	0.02～0.1（標準）	なし	なし	なし	ストローク35～100mm/レバーユニット付	なし	-5～100（高温用）	レバータイプ	1個
Rc	0.02～0.1（標準）	0.2	なし	なし	なし	なし	-20～80（標準）	レバータイプ	1個
Rc	0.02～0.1（標準）	0.2	Φ0.7出力絞り入パイロット弁付	なし	なし	なし	-20～80（標準）	レバータイプ	1個
Rc	0.02～0.1（標準）	0.2	Φ1.0出力絞り入パイロット弁付	なし	なし	なし	-20～80（標準）	レバータイプ	1個
Rc	0.02～0.1（標準）	0.2	Φ1.0出力絞り入パイロット弁付	なし	ストローク35～100mm/レバーユニット付	なし	-20～80（標準）	レバータイプ	1個
Rc	0.02～0.1（標準）	0.2	なし	なし	ストローク35～100mm/レバーユニット付	なし	-20～80（標準）	レバータイプ	1個
Rc	0.02～0.1（標準）	0.2	なし	なし	ストローク50～140mm/レバーユニット付	なし	-20～80（標準）	レバータイプ	1個
Rc	0.02～0.1（標準）	0.2	なし	なし	ストローク50～140mm/レバーユニット付	なし	-30～60（低温用）	レバータイプ	1個
NPT	0.02～0.1（標準）	0.2	なし	なし	なし	なし	-30～60（低温用）	レバータイプ	1個
NPT	0.02～0.1（標準）	0.2	なし	なし	ストローク35～100mm/レバーユニット付	なし	-30～60（低温用）	レバータイプ	1個
NPT	0.02～0.1（標準）	0.2	なし	なし	なし	なし	-20～80（標準）	レバータイプ	1個
NPT	0.02～0.1（標準）	0.2	なし	なし	ストローク35～100mm/レバーユニット付	なし	-20～80（標準）	レバータイプ	1個
Rc	0.02～0.1（標準）	0.2	なし	なし	なし	なし	-5～100（高温用）	レバータイプ	1個
Rc	0.02～0.1（標準）	0.2	Φ0.7出力絞り入パイロット弁付	なし	ストローク50～140mm/レバーユニット付	なし	-5～100（高温用）	レバータイプ	1個
Rc	0.02～0.1（標準）	0.2	なし	なし	ストローク35～100mm/レバーユニット付	なし	-5～100（高温用）	レバータイプ	1個
Rc	0.02～0.1（標準）	0.2	なし	なし	ストローク50～140mm/レバーユニット付	なし	-5～100（高温用）	レバータイプ	1個
G	0.02～0.1（標準）	0.2	なし	なし	なし	なし	-5～100（高温用）	レバータイプ	1個
NPT	0.02～0.1（標準）	0.2	なし	なし	なし	なし	-5～100（高温用）	レバータイプ	1個
Rc	0.02～0.1（標準）	0.3	なし	なし	なし	なし	-20～80（標準）	レバータイプ	1個
Rc	0.02～0.1（標準）	0.3	Φ0.7出力絞り入パイロット弁付	なし	なし	なし	-20～80（標準）	レバータイプ	1個
Rc	0.02～0.1（標準）	0.3	Φ1.0出力絞り入パイロット弁付	なし	なし	なし	-20～80（標準）	レバータイプ	1個
Rc	0.02～0.1（標準）	0.3	Φ1.0出力絞り入パイロット弁付	なし	ストローク35～100mm/レバーユニット付	なし	-20～80（標準）	レバータイプ	1個
Rc	0.02～0.1（標準）	0.3	なし	なし	ストローク35～100mm/レバーユニット付	なし	-20～80（標準）	レバータイプ	1個
Rc	0.02～0.1（標準）	0.3	なし	なし	ストローク50～140mm/レバーユニット付	なし	-20～80（標準）	レバータイプ	1個
Rc	0.02～0.1（標準）	0.3	なし	なし	なし	なし	-30～60（低温用）	レバータイプ	1個
NPT	0.02～0.1（標準）	0.3	なし	なし	なし	なし	-20～80（標準）	レバータイプ	1個
NPT	0.02～0.1（標準）	0.3	Φ0.7出力絞り入パイロット弁付	なし	なし	なし	-20～80（標準）	レバータイプ	1個
NPT	0.02～0.1（標準）	0.3	Φ1.0出力絞り入パイロット弁付	なし	なし	なし	-20～80（標準）	レバータイプ	1個
NPT	0.02～0.1（標準）	0.3	なし	なし	ストローク35～100mm/レバーユニット付	なし	-20～80（標準）	レバータイプ	1個
NPT	0.02～0.1（標準）	0.3	なし	なし	ストローク50～140mm/レバーユニット付	なし	-20～80（標準）	レバータイプ	1個
Rc	0.02～0.1（標準）	0.3	なし	なし	なし	なし	-5～100（高温用）	レバータイプ	1個
Rc	0.02～0.1（標準）	0.3	なし	なし	ストローク35～100mm/レバーユニット付	なし	-5～100（高温用）	レバータイプ	1個
Rc	0.02～0.1（標準）	0.3	なし	なし	ストローク50～140mm/レバーユニット付	なし	-5～100（高温用）	レバータイプ	1個
NPT	0.02～0.1（標準）	0.3	なし	なし	なし	なし	-5～100（高温用）	レバータイプ	1個
Rc	0.02～0.1（標準）	1.0	なし	なし	なし	なし	-20～80（標準）	レバータイプ	1個
Rc	0.02～0.1（標準）	1.0	Φ0.7出力絞り入パイロット弁付	なし	なし	なし	-20～80（標準）	レバータイプ	1個
Rc	0.02～0.1（標準）	1.0	Φ0.7出力絞り入パイロット弁付	なし	ストローク50～140mm/レバーユニット付	なし	-20～80（標準）	レバータイプ	1個
Rc	0.02～0.1（標準）	1.0	Φ1.0出力絞り入パイロット弁付	なし	なし	なし	-20～80（標準）	レバータイプ	1個
Rc	0.02～0.1（標準）	1.0	Φ1.0出力絞り入パイロット弁付	なし	ストローク50～140mm/レバーユニット付	なし	-20～80（標準）	レバータイプ	1個
Rc	0.02～0.1（標準）	1.0	なし	なし	ストローク35～100mm/レバーユニット付	なし	-20～80（標準）	レバータイプ	1個
Rc	0.02～0.1（標準）	1.0	なし	なし	ストローク50～140mm/レバーユニット付	なし	-20～80（標準）	レバータイプ	1個
G	0.02～0.1（標準）	1.0	なし	なし	なし	なし	-20～80（標準）	レバータイプ	1個
Rc	0.02～0.1（標準）	1.0	なし	なし	なし	なし	-30～60（低温用）	レバータイプ	1個
Rc	0.02～0.1（標準）	1.0	Φ0.7出力絞り入パイロット弁付	なし	ストローク35～100mm/レバーユニット付	なし	-30～60（低温用）	レバータイプ	1個
Rc	0.02～0.1（標準）	1.0	Φ1.0出力絞り入パイロット弁付	なし	ストローク35～100mm/レバーユニット付	なし	-30～60（低温用）	レバータイプ	1個
Rc	0.02～0.1（標準）	1.0	なし	なし	ストローク35～100mm/レバーユニット付	なし	-30～60（低温用）	レバータイプ	1個
Rc	0.02～0.1（標準）	1.0	なし	なし	ストローク50～140mm/レバーユニット付	なし	-30～60（低温用）	レバータイプ	1個
G	0.02～0.1（標準）	1.0	なし	なし	なし	なし	-30～60（低温用）	レバータイプ	1個
NPT	0.02～0.1（標準）	1.0	なし	なし	なし	なし	-30～60（低温用）	レバータイプ	1個
NPT	0.02～0.1（標準）	1.0	なし	なし	ストローク35～100mm/レバーユニット付	なし	-30～60（低温用）	レバータイプ	1個
NPT	0.02～0.1（標準）	1.0	なし	なし	なし	なし	-20～80（標準）	レバータイプ	1個
NPT	0.02～0.1（標準）	1.0	Φ1.0出力絞り入パイロット弁付	なし	ストローク35～100mm/レバーユニット付	なし	-20～80（標準）	レバータイプ	1個

通常単価(税別) (税込単価)	通常出荷日

31,648円 ( 34,813円 )	19日目
31,790円 ( 34,969円 )	19日目
36,257円 ( 39,883円 )	19日目
31,648円 ( 34,813円 )	19日目
38,622円 ( 42,484円 )	19日目
31,648円 ( 34,813円 )	19日目
33,518円 ( 36,870円 )	19日目
39,370円 ( 43,307円 )	19日目
43,794円 ( 48,173円 )	19日目
36,418円 ( 40,060円 )	19日目
36,558円 ( 40,214円 )	19日目
36,558円 ( 40,214円 )	19日目
37,306円 ( 41,037円 )	19日目
37,166円 ( 40,883円 )	19日目
38,288円 ( 42,117円 )	19日目
45,260円 ( 49,786円 )	19日目
43,390円 ( 47,729円 )	19日目
44,138円 ( 48,552円 )	19日目
36,418円 ( 40,060円 )	19日目
37,166円 ( 40,883円 )	19日目
44,138円 ( 48,552円 )	19日目
46,149円 ( 50,764円 )	19日目
49,731円 ( 54,704円 )	19日目
46,008円 ( 50,609円 )	19日目
47,051円 ( 51,756円 )	19日目
44,138円 ( 48,552円 )	19日目
36,418円 ( 40,060円 )	19日目
36,558円 ( 40,214円 )	19日目
36,558円 ( 40,214円 )	19日目
37,306円 ( 41,037円 )	19日目
37,166円 ( 40,883円 )	19日目
38,288円 ( 42,117円 )	19日目
43,390円 ( 47,729円 )	19日目
36,418円 ( 40,060円 )	19日目
38,986円 ( 42,885円 )	19日目
38,986円 ( 42,885円 )	19日目
37,166円 ( 40,883円 )	19日目
40,827円 ( 44,910円 )	19日目
44,138円 ( 48,552円 )	19日目
44,886円 ( 49,375円 )	19日目
46,008円 ( 50,609円 )	19日目
44,138円 ( 48,552円 )	19日目
36,418円 ( 40,060円 )	3日目
36,558円 ( 40,214円 )	19日目
38,427円 ( 42,270円 )	19日目
36,558円 ( 40,214円 )	19日目
38,427円 ( 42,270円 )	19日目
37,166円 ( 40,883円 )	19日目
38,288円 ( 42,117円 )	19日目
36,418円 ( 40,060円 )	19日目
43,390円 ( 47,729円 )	19日目
44,279円 ( 48,707円 )	19日目
44,279円 ( 48,707円 )	19日目
44,138円 ( 48,552円 )	19日目
45,260円 ( 49,786円 )	19日目
43,390円 ( 47,729円 )	19日目
43,390円 ( 47,729円 )	19日目
47,051円 ( 51,756円 )	19日目
36,418円 ( 40,060円 )	3日目
37,306円 ( 41,037円 )	19日目

基本情報

基本情報

【特長】・JIS F8007 IP55。・接続口径1/4。・型式選定によりねじ種類を指定できます。

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

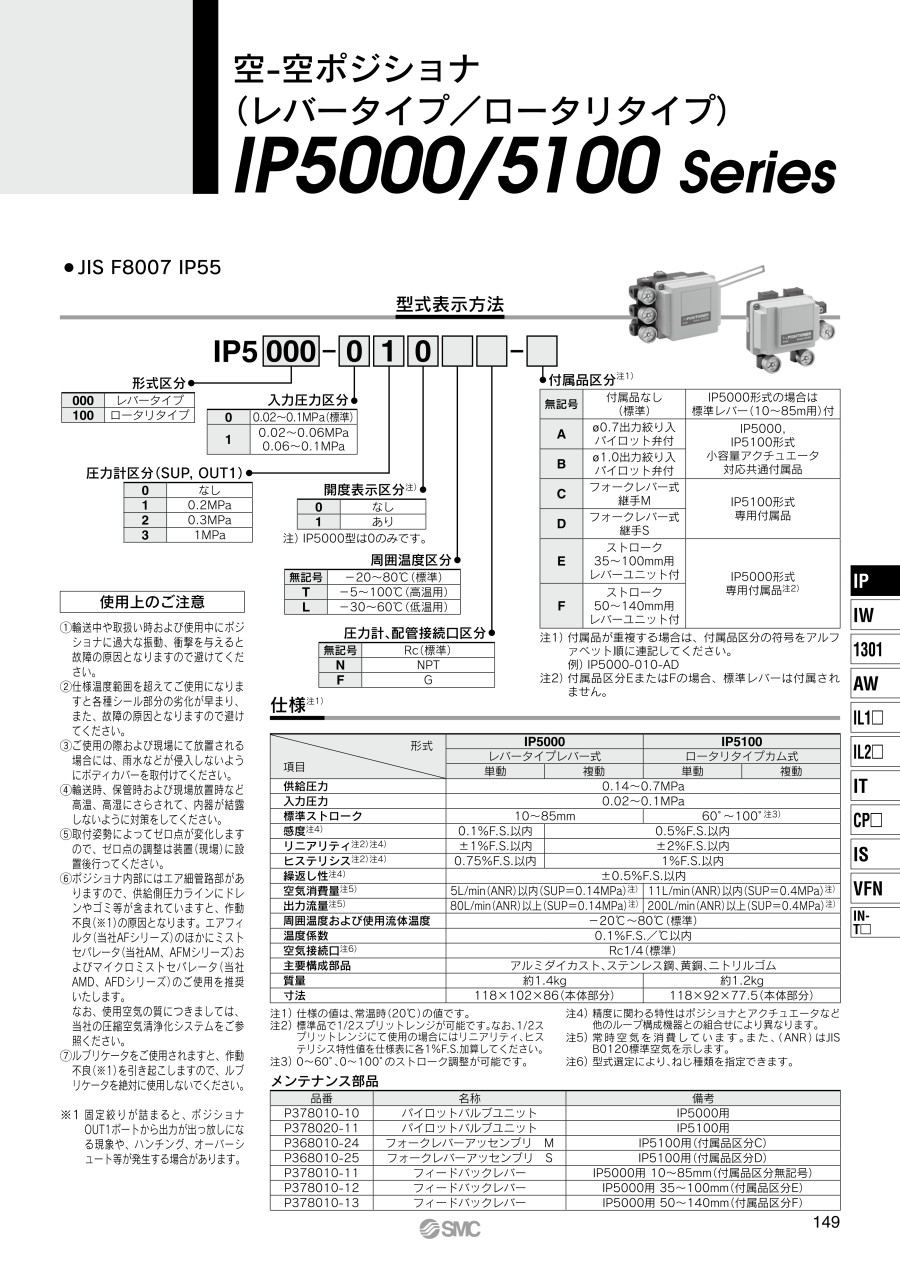

空-空ポジショナ IP5000・5100シリーズ（レバータイプ/ロータリタイプ）のレビュー
