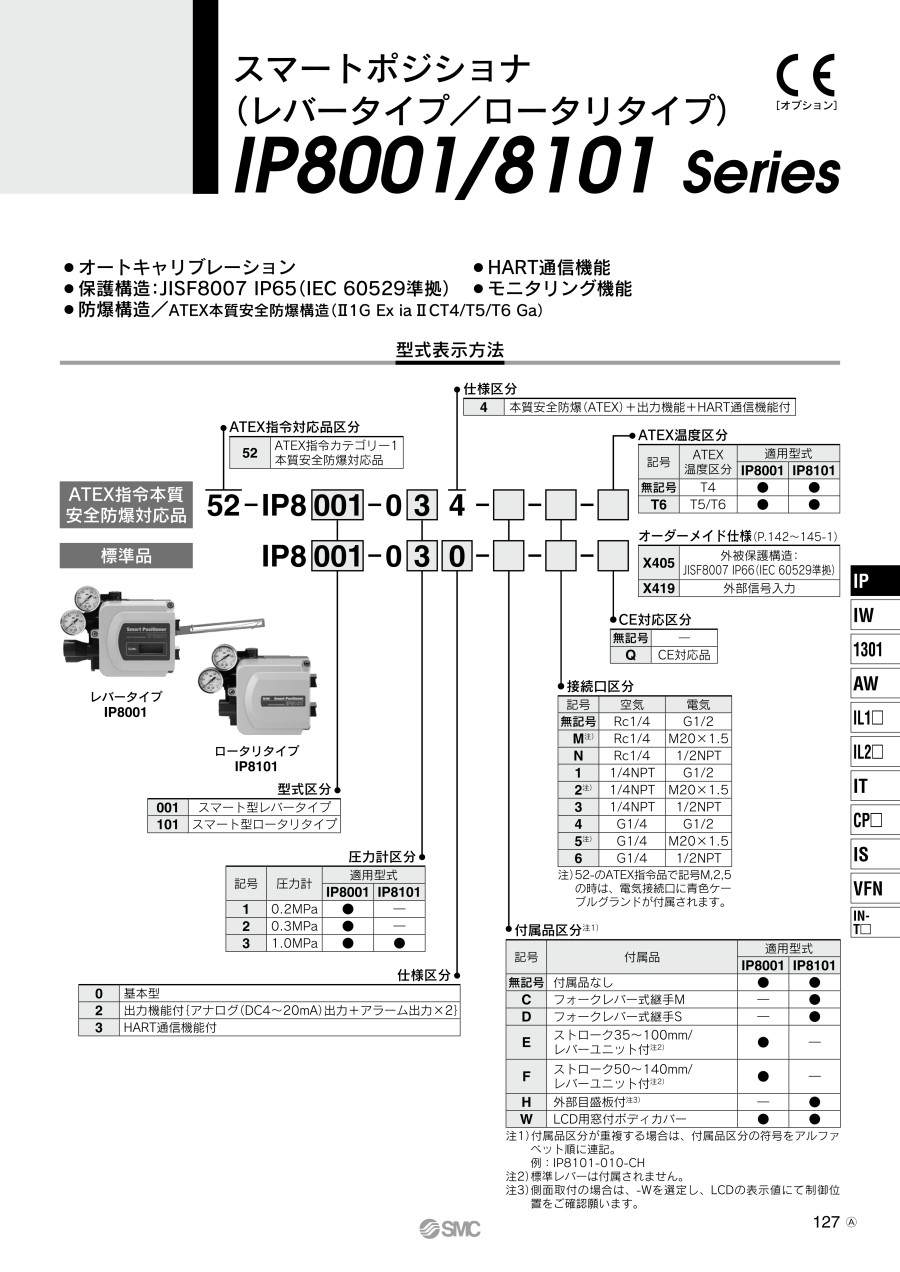

スマートポジショナ IP8001・8101シリーズ（レバータイプ/ロータリタイプ）
- 通常単価(税別)
- 75,533円～226,305円
- 税込単価
- 83,086円～248,936円
マイコンやセンサを搭載し、遠隔から容易に様々なパラメータ変更、監視が可能。【特...
詳細情報を確認する商品情報
外形図
IP8001（レバータイプ）
IP8000-0□0/0□3
□-IP8001-0□2/0□4-W
IP8101（ロータリタイプ）
IP8101-0□0/0□3-W
□-IP8101-0□2/0□4
製品仕様
製品仕様
| 項目 | 型番 | |
|---|---|---|
| IP8001 | IP8101 | |
| スマートポジショナ | ||
| レバー式 | ロータリ式 | |
| 単動/複動 | ||
| 入力電流 | DC4～20mA（標準）注2） | |
| 最低動作電流 | DC3.85mA以上 | |
| 端子間電圧 | DC12V（入力抵抗600Ω相当, at DC20mA） | |
| 最大供給電力 | 1W（Imax:DC100mA, Vmax:DC28V） | |
| 供給空気圧 | 0.14～0.7MPa | 0.3～0.7MPa |
| 標準ストローク | 10～85mm（許容振れ角10～30°） | 60～100°注3） |
| 感度注4） | 0.2%F.S.以内 | |
| リニアリティ注4） | ±1%F.S.以内 | |
| ヒステリシス注4） | 0.5%F.S.以内 | |
| 繰返し性注4） | ±0.5%F.S.以内 | |
| 温度係数 | 0.05%F.S./℃以内 | |
| 供給圧力変動 | -注5） | |
| 出力流量注6） | 80L/min（ANR）以上（SUP＝0.14MPa） 200L/min（ANR）以上（SUP＝0.4MPa） | |
| 空気消費量注6） | 2L/min（ANR）以下（SUP＝0.14MPa） 4L/min（ANR）以下（SUP＝0.4MPa） | 11L/min（ANR）以下 （SUP＝0.4MPa） |
| 周囲温度および 使用流体温度 | 一般構造：-20～80℃ | |
| ATEX本質安全防爆：-20～80℃（T4/T5） -20～60℃（T6） | ||
| 防爆構造注7） | ATEX本質安全防爆構造 （II1G Ex ia IICT4/T5/T6 Ga） | |
| ATEX本質安全防爆 パラメータ（電流回路） | Ui≦28V, Ii≦100mA, Pi≦0.7W Ci≦12.5nF, Li≦1.5mH | |
| 外被保護構造 | JISF8007 IP65（IEC 60529準拠） | |
| 通信方式注7） | HART通信 | |
| 空気接続口注8） | Rc1/4めねじ、1/4NPTめねじ、G1/4めねじ | |
| 電気配線接続口注8） | G1/2めねじ、M20×1.5めねじ、1/2NPTめねじ | |
| 材質/塗装 | 本体アルミダイカスト/変性エポキシ系焼付け塗装 | |
| 質量 | 約2.6kg | |
注1）仕様の値は、常温時（20℃）の値です。
注2）標準品で1/2スプリットレンジが可能です。1/2スプリットレンジにて使用の場合はリニアリティ、ヒステリシス特性値を仕様表に各1%加算してください。
注3）0～60°, 0～100°のストローク調整が可能です。
注4）精度に関わる特性は、ポジショナとアクチュエータなど他のループ構成機器との組合わせにより異なります。
注5）圧力変動による出力の変化はありませんが、キャリブレーション後に供給圧力の設定を変更した際は、再度、バランス電流の調整とキャリブレーションを実施願います。
注6）常時空気を消費しています。また、（ANR）はJIS B0120標準空気を示します。
注7）防爆構造とHART通信は、型式選定が必要です。
注8）型式選定により、ねじ種類を指定できます。
製品仕様
| 項目 | 型番 | ||
|---|---|---|---|
| IP8□01-0□2（非防爆） | 52-IP8□01-0□4 | ||
| スマートポジショナ | |||
| アナログ 出力 | 配線方式 | 2線式 | |
| 出力信号 | DC4～20mA | ||
| 電源電圧 | DC10～28V | ||
| 負荷抵抗 | 0～750Ω | ||
| 精度 | ±0.5%F.S.以下注1） | ||
| ヒステリシス | - | ||
| アラーム 出力1, 2 | 配線方式 | 2線式 | |
| 適用規格 | - | DIN19234/NAMUR Standard | |
| 電源電圧 | DC10～28V | DC5～28V | |
| 負荷電流 | DC10～40mA | （定電流出力） | |
| アラームON | R＝350Ω±10% | ≧DC2.1mA | |
| アラームOFF（漏れ電流） | DC0.5mA以下 | ≦DC1.2mA | |
| 応答時間 | 50msec以下 | ||
注1）LCD表示のポジション値（P値）に対するアナログ出力精度を示します。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
214,942円 ( 236,436円 ) | 19日目 |
214,942円 ( 236,436円 ) | 19日目 |
222,520円 ( 244,772円 ) | 19日目 |
214,942円 ( 236,436円 ) | 19日目 |
214,942円 ( 236,436円 ) | 19日目 |
222,520円 ( 244,772円 ) | 19日目 |
214,942円 ( 236,436円 ) | 19日目 |
182,687円 ( 200,956円 ) | 19日目 |
214,942円 ( 236,436円 ) | 19日目 |
192,370円 ( 211,607円 ) | 19日目 |
214,942円 ( 236,436円 ) | 19日目 |
222,520円 ( 244,772円 ) | 19日目 |
214,942円 ( 236,436円 ) | 19日目 |
182,687円 ( 200,956円 ) | 19日目 |
215,824円 ( 237,406円 ) | 19日目 |
215,824円 ( 237,406円 ) | 19日目 |
215,824円 ( 237,406円 ) | 19日目 |
223,402円 ( 245,742円 ) | 19日目 |
223,402円 ( 245,742円 ) | 19日目 |
223,402円 ( 245,742円 ) | 19日目 |
223,402円 ( 245,742円 ) | 19日目 |
217,494円 ( 239,243円 ) | 19日目 |
194,575円 ( 214,033円 ) | 19日目 |
217,234円 ( 238,957円 ) | 19日目 |
217,234円 ( 238,957円 ) | 19日目 |
224,812円 ( 247,293円 ) | 19日目 |
217,234円 ( 238,957円 ) | 19日目 |
217,234円 ( 238,957円 ) | 19日目 |
218,904円 ( 240,794円 ) | 19日目 |
218,904円 ( 240,794円 ) | 19日目 |
214,942円 ( 236,436円 ) | 19日目 |
182,687円 ( 200,956円 ) | 19日目 |
176,466円 ( 194,113円 ) | 19日目 |
222,520円 ( 244,772円 ) | 19日目 |
216,614円 ( 238,275円 ) | 19日目 |
216,614円 ( 238,275円 ) | 19日目 |
177,836円 ( 195,620円 ) | 19日目 |
216,614円 ( 238,275円 ) | 19日目 |
187,262円 ( 205,988円 ) | 19日目 |
214,942円 ( 236,436円 ) | 19日目 |
214,942円 ( 236,436円 ) | 19日目 |
214,942円 ( 236,436円 ) | 19日目 |
214,942円 ( 236,436円 ) | 19日目 |
222,520円 ( 244,772円 ) | 19日目 |
216,000円 ( 237,600円 ) | 19日目 |
216,000円 ( 237,600円 ) | 19日目 |
216,000円 ( 237,600円 ) | 19日目 |
216,000円 ( 237,600円 ) | 19日目 |
217,056円 ( 238,762円 ) | 19日目 |
178,201円 ( 196,021円 ) | 19日目 |
217,056円 ( 238,762円 ) | 19日目 |
187,645円 ( 206,410円 ) | 19日目 |
217,056円 ( 238,762円 ) | 19日目 |
224,636円 ( 247,100円 ) | 19日目 |
218,728円 ( 240,601円 ) | 19日目 |
226,305円 ( 248,936円 ) | 19日目 |
217,671円 ( 239,438円 ) | 19日目 |
216,000円 ( 237,600円 ) | 19日目 |
216,000円 ( 237,600円 ) | 19日目 |
216,000円 ( 237,600円 ) | 19日目 |
詳細情報
基本情報
マイコンやセンサを搭載し、遠隔から容易に様々なパラメータ変更、監視が可能。
【特長】
・防塵・防水性
・防爆構造
・モニターリング機能
・内部開度表示板付
・外部目盛板付（ロータリタイプ、背面取付）
・本体内蔵の押しボタンにて、様々なパラメータの設定が簡単に実施可能
・従来のメカ式ポジショナよりゼロ/スパン調整が容易
・出力機能も充実
・制御状態の表示
・既存設備の2線式入力対応
・HART通信機能
・取付け互換性
・省エネ化
