加茂精工

TCGカムラック

カタログ |

通常単価(税別): 30,090円～121,295円

税込単価: 33,099円～133,425円

通常出荷日：5日目～40日目

【特長】・常時歯（ローラーピン）が2～3カ所が接触しているので正逆方向にバックラッシが発生しません・送...

未確定：候補が71型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

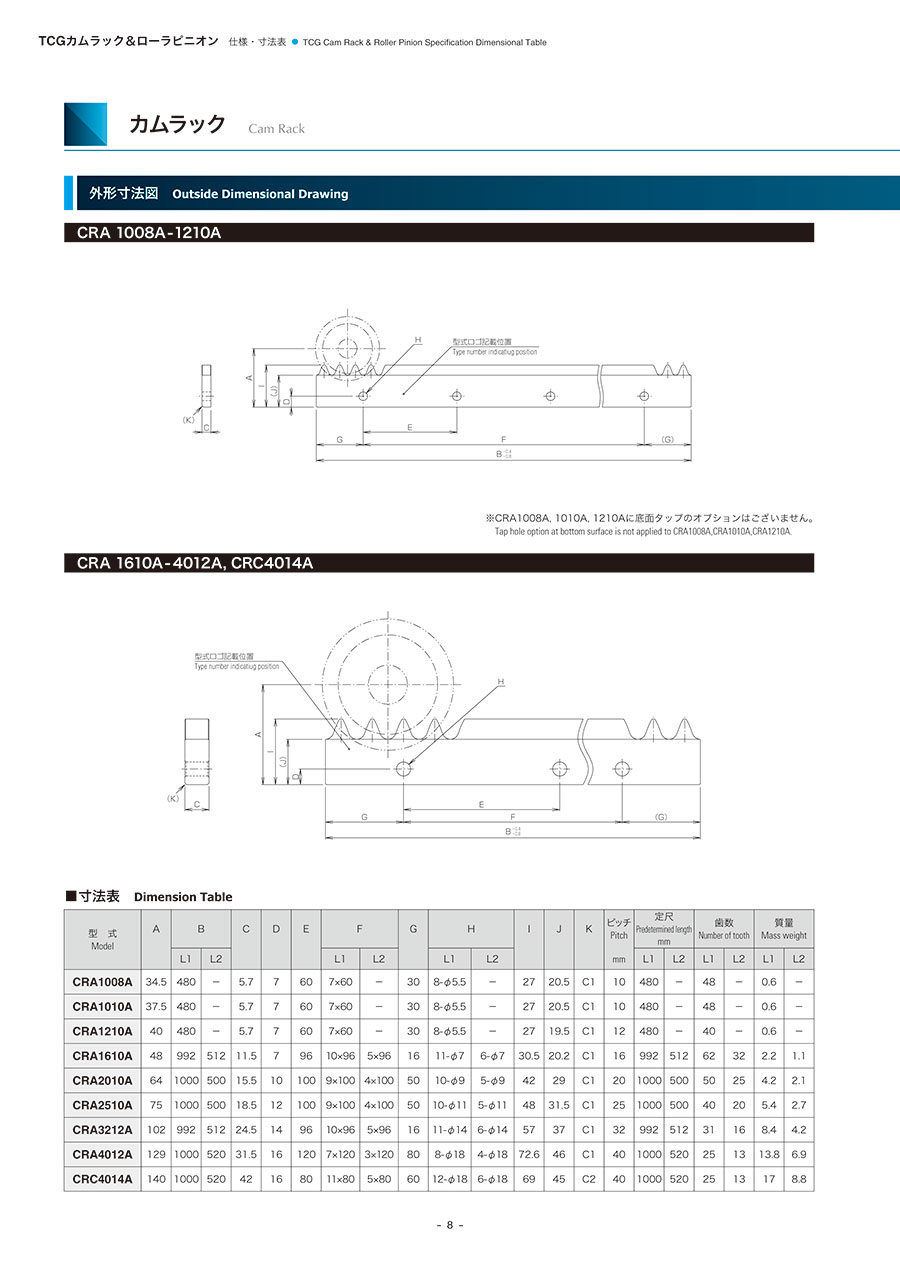

外形図

※ CRA1010A, 1210Aに底面タップのオプションはございません。

製品仕様

項目	カムラック型番
項目	CRA1010A	CRA1210A	CRA1610A		CRA2010A		CRA2510A		CRA3212A
基本動定格荷重 N	250	500	1,000		1,500		2,200		3,600
最大使用荷重 N	250	500	1,700		2,200		3,100		6,600
許容静定格荷重 N	380	750	2,000		3,000		4,400		7,200
基本動定格トルク（注1）※ N・m	4.0	9.5	25.5		47.7		87.5		220
最大使用トルク（注1）※ N・m	4.0	9.5	43.3		70.1		123.4		403.3
許容静定格トルク（注1）※ N・m	6.0	14.3	50.9		95.5		175.1		440
ピニオン1回転移動距離 mm／回転	100	120	160		200		250		384
最大圧力角 °	31	30.2	30.7		30.1		30.7		30.1
モジュール（ローラP.C.D／歯数） mm	3	3.6	4.75		6		7.5		9.5
ピッチ mm	10	12	16		20		25		32
定尺 mm	480	480	512	992	500	1,000	500	1,000	512	992
歯数歯	48	40	32	62	25	50	20	40	16	31
質量 kg	0.6	0.6	1.1	2.2	2.1	4.2	2.7	5.4	4.2	8.4

注1：基本動定格トルク（最大使用トルク・許容静定格トルク）は、基本動定格荷重（最大使用荷重・許容静定格荷重）をローラピニオンピッチ円直径上でかける場合のトルクとなります。
注2：理論値であり、実際のローラのピッチ円直径ではありません。

規格表

型番	A	B		C	D	E	F		G	H		I	J	K
型番	A	L1	L2	C	D	E	L1	L2	G	L1	L2	I	J	K
CRA1010A	37.5	480	-	5.7	7	60	7×60	-	30	8-φ5.5	-	27	20.5	C1
CRA1210A	40	480	-	5.7	7	60	7×60	-	30	8-φ5.5	-	27	19.5	C1
CRA1610A	48	992	512	11.5	7	96	10×96	5×96	16	11-φ7	6-φ7	30.5	20.2	C1
CRA2010A	64	1,000	500	15.5	10	100	9×100	4×100	50	10-φ9	5-φ9	42	29	C1
CRA2510A	75	1,000	500	18.5	12	100	9×100	4×100	50	10-φ11	5-φ11	48	31.5	C1
CRA3212A	102	992	512	24.5	14	96	10×96	5×96	16	11-φ14	6-φ14	57	37	C1

型番	ピッチ mm	定尺 mm		歯数		質量
型番	ピッチ mm	L1	L2	L1	L2	L1	L2
CRA1010A	10	480	-	48	-	0.6	-
CRA1210A	12	480	-	40	-	0.6	-
CRA1610A	16	992	512	62	32	2.2	1.1
CRA2010A	20	1,000	500	50	25	4.2	2.1
CRA2510A	25	1,000	500	40	20	5.4	2.7
CRA3212A	32	992	512	31	16	8.4	4.2

技術情報・設計アイデア

用語説明

基本動定格荷重：一定速連続運転時、定格寿命を満たす基本荷重となります。
最大使用荷重：通常運転で使用できる荷重（加減速時ピーク荷重を含む）の最大値となります。
許容静定格荷重：非常停止や外部からの衝撃荷重等、通常使用外荷重の最大値となります。
定格寿命：基本動定格荷重を負荷とする一定速連続運転時の寿命を定格寿命としており、ローラピニオン回転回数にて示しております。
定格寿命：1010型～1210型は270,000,000回転（ローラピニオン300rpmで寿命時間15000時間）
1610型～4012型は60,000,000回転（ローラピニオン100rpmで寿命時間10000時間）

型番リスト

表示件数

型番

有効長さ

(mm)

表面処理

有効歯数

(歯)

長さ(呼び)

歯幅

(mm)

枠番

精度

取付穴

RoHS?

最小発注数量

480	なし	48	500	5.7	1010	並級（標準）	横穴（標準）	10	1個
480	なし	48	500	5.7	1010	精密級	横穴（標準）	10	1個
480	[黒色クロメート] 黒色クロム皮膜処理	48	500	5.7	1010	並級（標準）	横穴（標準）	10	1個
480	[黒色クロメート] 黒色クロム皮膜処理	48	500	5.7	1010	精密級	横穴（標準）	10	1個
480	なし	40	500	5.7	1210	並級（標準）	横穴（標準）	10	1個
480	なし	40	500	5.7	1210	精密級	横穴（標準）	10	1個
480	[黒色クロメート] 黒色クロム皮膜処理	40	500	5.7	1210	並級（標準）	横穴（標準）	10	1個
480	[黒色クロメート] 黒色クロム皮膜処理	40	500	5.7	1210	精密級	横穴（標準）	10	1個
512	なし	32	500	11.5	1610	並級（標準）	横穴（標準）	10	1個
992	なし	62	1000	11.5	1610	並級（標準）	横穴（標準）	10	1個
512	なし	32	500	11.5	1610	並級（標準）	+底面タップ追加	10	1個
992	なし	62	1000	11.5	1610	並級（標準）	+底面タップ追加	10	1個
512	なし	32	500	11.5	1610	精密級	横穴（標準）	10	1個
992	なし	62	1000	11.5	1610	精密級	横穴（標準）	10	1個
512	なし	32	500	11.5	1610	精密級	+底面タップ追加	10	1個
992	なし	62	1000	11.5	1610	精密級	+底面タップ追加	10	1個
512	[黒色クロメート] 黒色クロム皮膜処理	32	500	11.5	1610	並級（標準）	横穴（標準）	10	1個
512	[黒色クロメート] 黒色クロム皮膜処理	32	500	11.5	1610	並級（標準）	+底面タップ追加	10	1個
992	[黒色クロメート] 黒色クロム皮膜処理	62	1000	11.5	1610	並級（標準）	+底面タップ追加	10	1個
512	[黒色クロメート] 黒色クロム皮膜処理	32	500	11.5	1610	精密級	横穴（標準）	10	1個
992	[黒色クロメート] 黒色クロム皮膜処理	62	1000	11.5	1610	精密級	横穴（標準）	10	1個
512	[黒色クロメート] 黒色クロム皮膜処理	32	500	11.5	1610	精密級	+底面タップ追加	10	1個
992	[黒色クロメート] 黒色クロム皮膜処理	62	1000	11.5	1610	精密級	+底面タップ追加	10	1個
1000	なし	50	1000	15.5	2010	並級（標準）	横穴（標準）	10	1個
500	なし	25	500	15.5	2010	並級（標準）	横穴（標準）	10	1個
1000	なし	50	1000	15.5	2010	並級（標準）	+底面タップ追加	10	1個
500	なし	25	500	15.5	2010	並級（標準）	+底面タップ追加	10	1個
1000	なし	50	1000	15.5	2010	精密級	横穴（標準）	10	1個
500	なし	25	500	15.5	2010	精密級	横穴（標準）	10	1個
1000	なし	50	1000	15.5	2010	精密級	+底面タップ追加	10	1個
500	なし	25	500	15.5	2010	精密級	+底面タップ追加	10	1個
1000	[黒色クロメート] 黒色クロム皮膜処理	50	1000	15.5	2010	並級（標準）	横穴（標準）	10	1個
500	[黒色クロメート] 黒色クロム皮膜処理	25	500	15.5	2010	並級（標準）	横穴（標準）	10	1個
1000	[黒色クロメート] 黒色クロム皮膜処理	50	1000	15.5	2010	並級（標準）	+底面タップ追加	10	1個
500	[黒色クロメート] 黒色クロム皮膜処理	25	500	15.5	2010	並級（標準）	+底面タップ追加	10	1個
1000	[黒色クロメート] 黒色クロム皮膜処理	50	1000	15.5	2010	精密級	横穴（標準）	10	1個
500	[黒色クロメート] 黒色クロム皮膜処理	25	500	15.5	2010	精密級	横穴（標準）	10	1個
1000	[黒色クロメート] 黒色クロム皮膜処理	50	1000	15.5	2010	精密級	+底面タップ追加	10	1個
500	[黒色クロメート] 黒色クロム皮膜処理	25	500	15.5	2010	精密級	+底面タップ追加	10	1個
1000	なし	40	1000	18.5	2510	並級（標準）	横穴（標準）	10	1個
500	なし	20	500	18.5	2510	並級（標準）	横穴（標準）	10	1個
1000	なし	40	1000	18.5	2510	並級（標準）	+底面タップ追加	10	1個
500	なし	20	500	18.5	2510	並級（標準）	+底面タップ追加	10	1個
1000	なし	40	1000	18.5	2510	精密級	横穴（標準）	10	1個
500	なし	20	500	18.5	2510	精密級	横穴（標準）	10	1個
1000	なし	40	1000	18.5	2510	精密級	+底面タップ追加	10	1個
500	なし	20	500	18.5	2510	精密級	+底面タップ追加	10	1個
1000	[黒色クロメート] 黒色クロム皮膜処理	40	1000	18.5	2510	並級（標準）	横穴（標準）	10	1個
500	[黒色クロメート] 黒色クロム皮膜処理	20	500	18.5	2510	並級（標準）	横穴（標準）	10	1個
1000	[黒色クロメート] 黒色クロム皮膜処理	40	1000	18.5	2510	並級（標準）	+底面タップ追加	10	1個
500	[黒色クロメート] 黒色クロム皮膜処理	20	500	18.5	2510	並級（標準）	+底面タップ追加	10	1個
1000	[黒色クロメート] 黒色クロム皮膜処理	40	1000	18.5	2510	精密級	横穴（標準）	10	1個
500	[黒色クロメート] 黒色クロム皮膜処理	20	500	18.5	2510	精密級	横穴（標準）	10	1個
1000	[黒色クロメート] 黒色クロム皮膜処理	40	1000	18.5	2510	精密級	+底面タップ追加	10	1個
500	[黒色クロメート] 黒色クロム皮膜処理	20	500	18.5	2510	精密級	+底面タップ追加	10	1個
512	なし	16	500	24.5	3212	並級（標準）	横穴（標準）	10	1個
992	なし	31	1000	24.5	3212	並級（標準）	横穴（標準）	10	1個
512	なし	16	500	24.5	3212	並級（標準）	+底面タップ追加	10	1個
992	なし	31	1000	24.5	3212	並級（標準）	+底面タップ追加	10	1個
512	なし	16	500	24.5	3212	精密級	横穴（標準）	10	1個

通常単価(税別) (税込単価)	通常出荷日

48,459円 ( 53,305円 )	18日目
49,989円 ( 54,988円 )	18日目
47,012円 ( 51,713円 )	18日目
51,603円 ( 56,763円 )	18日目
49,890円 ( 54,879円 )	18日目
55,004円 ( 60,504円 )	18日目
55,110円 ( 60,621円 )	18日目
56,734円 ( 62,407円 )	18日目
30,090円 ( 33,099円 )	18日目
39,501円 ( 43,451円 )	18日目
40,803円 ( 44,883円 )	18日目
53,562円 ( 58,918円 )	18日目
33,190円 ( 36,509円 )	18日目
43,563円 ( 47,919円 )	18日目
44,013円 ( 48,414円 )	18日目
57,620円 ( 63,382円 )	18日目
31,705円 ( 34,876円 )	18日目
42,526円 ( 46,779円 )	18日目
56,644円 ( 62,308円 )	40日目
34,803円 ( 38,283円 )	18日目
46,771円 ( 51,448円 )	9日目
45,642円 ( 50,206円 )	18日目
60,724円 ( 66,796円 )	18日目
46,923円 ( 51,615円 )	18日目
34,889円 ( 38,378円 )	18日目
60,261円 ( 66,287円 )	18日目
44,782円 ( 49,260円 )	18日目
51,625円 ( 56,788円 )	18日目
38,568円 ( 42,425円 )	18日目
64,962円 ( 71,458円 )	18日目
48,568円 ( 53,425円 )	18日目
54,927円 ( 60,420円 )	18日目
37,126円 ( 40,839円 )	18日目
64,602円 ( 71,062円 )	18日目
47,132円 ( 51,845円 )	18日目
55,922円 ( 61,514円 )	5日目
40,803円 ( 44,883円 )	18日目
69,264円 ( 76,190円 )	18日目
50,808円 ( 55,889円 )	18日目
54,163円 ( 59,579円 )	18日目
40,411円 ( 44,452円 )	18日目
67,324円 ( 74,056円 )	18日目
50,108円 ( 55,119円 )	18日目
59,781円 ( 65,759円 )	18日目
44,494円 ( 48,943円 )	18日目
73,050円 ( 80,355円 )	18日目
54,186円 ( 59,605円 )	18日目
65,279円 ( 71,807円 )	18日目
43,988円 ( 48,387円 )	18日目
74,165円 ( 81,582円 )	18日目
53,683円 ( 59,051円 )	18日目
66,622円 ( 73,284円 )	6日目
48,066円 ( 52,873円 )	18日目
79,886円 ( 87,875円 )	18日目
57,766円 ( 63,543円 )	18日目
57,431円 ( 63,174円 )	18日目
88,535円 ( 97,389円 )	18日目
67,123円 ( 73,835円 )	18日目
101,690円 ( 111,859円 )	18日目
63,244円 ( 69,568円 )	18日目

基本情報

基本情報

【特長】
・常時歯（ローラーピン）が2～3カ所が接触しているので正逆方向にバックラッシが発生しません
・送り精度（回転一直線比）と位置決め精度は精密ボールネジに迫ります
・トロコイド歯車上をベアリングで支持されたローラが円滑に転動します
・耳ざわりな歯打ち音や転走音が発生しません。従って振動も少なくなります
・円滑な転がり接触と回転部が小径低速のため、低摩耗で発熱・発塵が微少です
・継足し治具を使い長尺が可能。また、180m/min 以上の高速走行も可能です

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
玉軸受ユニット鋳物製ピロータイプ（テーパ穴タイプ）
テーパ穴で軸を受ける事ができ、衝撃荷重がある環境に最適！
ミスミ
玉軸受ユニット鋳物製ピロータイプ（耐熱用）
温度変化のある環境で搬送ローラー部の軸受けができます！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

TCGカムラックのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品 TCGカムラック	CPラック	BSラック（ラックギヤ）	ラック BSR	ZCR ラック	SUSラック
メーカー	加茂精工	小原歯車工業	協育歯車工業（KG）	小原歯車工業	イマオコーポレーション	協育歯車工業（KG）
通常価格	30,090円-	1,047円 -	1,630円 -	2,181円 -	998円 -	2,850円 -
通常出荷日	5日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目	4日目	在庫品1日目〜
形状	角ラック	ラック	ラック(角形)	ラック	角ラック	ラック(角形)
歯種	スタンダード	スタンダード	スタンダード	スタンダード	スタンダード	スタンダード
材質	一般鉄鋼材	一般鉄鋼材	黄銅	黄銅	樹脂	ステンレス
熱処理	その他	なし	なし	なし	なし	なし
歯研	なし	なし	なし	なし	なし	なし
