TCGローラーピニオン
- 通常単価(税別)
- 42,406円～145,172円
- 税込単価
- 46,647円～159,689円
【特長】・常時歯（ローラーピン）が2～3カ所が接触しているので正逆方向にバックラッシが発生しません・送...
詳細を確認- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

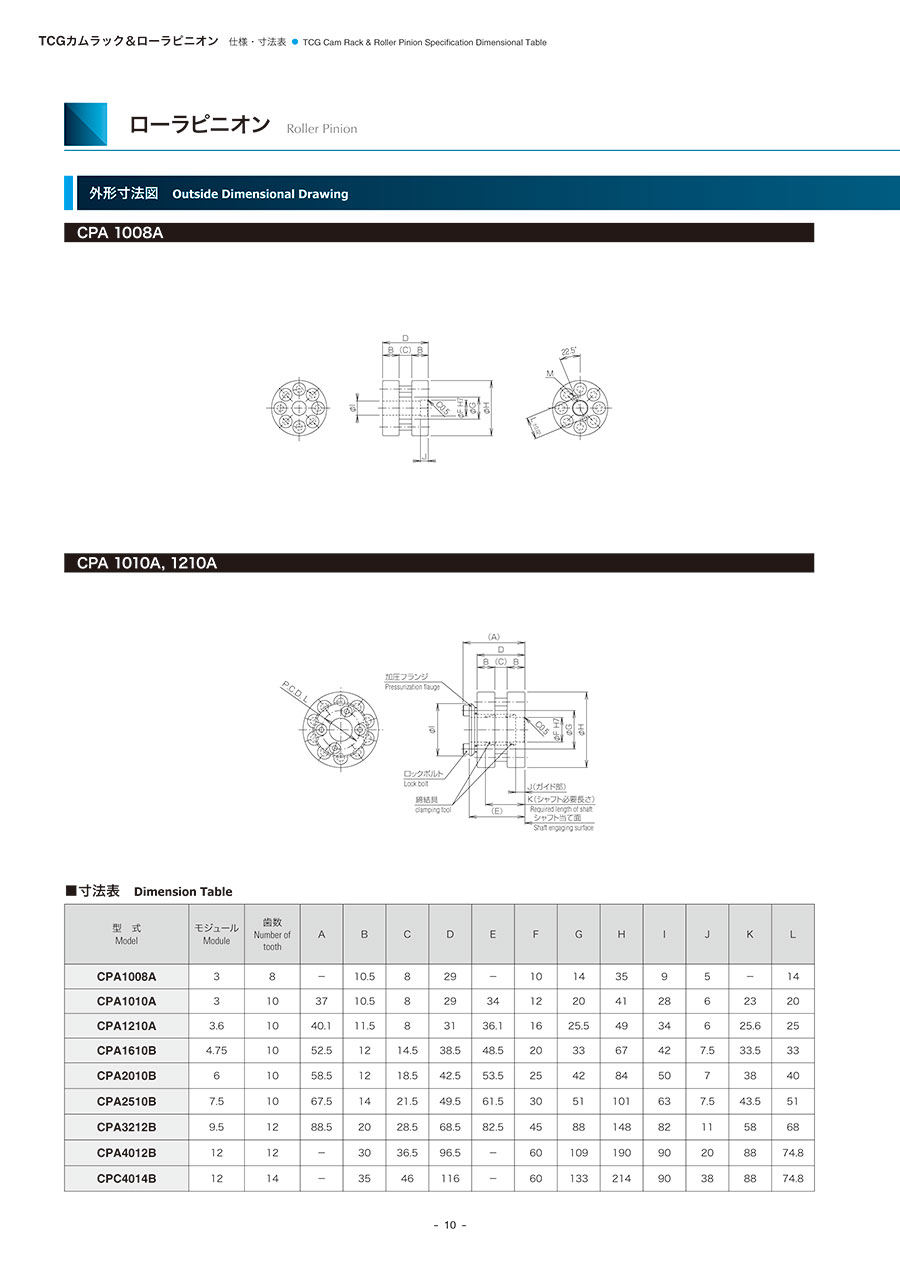

外形図
製品仕様
| 項目 | ローラピニオン型番 | |||||||
|---|---|---|---|---|---|---|---|---|
| CPA1610B | CPA2010B | CPA2510B | CPA3212B | |||||
| 基本動定格荷重 N | 1,000 | 1,500 | 2,200 | 3,600 | ||||
| 最大使用荷重 N | 1,700 | 2,200 | 3,100 | 6,600 | ||||
| 許容静定格荷重 N | 2,000 | 3,000 | 4,400 | 7,200 | ||||
| 基本動定格トルク（注1）※ N・m | 25.5 | 47.7 | 87.5 | 220 | ||||
| 最大使用トルク（注1）※ N・m | 43.3 | 70.1 | 123.4 | 403.3 | ||||
| 許容静定格トルク（注1）※ N・m | 50.9 | 95.5 | 175.1 | 440 | ||||
| ピニオン1回転移動距離 mm／回転 | 160 | 200 | 250 | 384 | ||||
| 最大圧力角 ° | 30.7 | 30.1 | 30.7 | 30.1 | ||||
| モジュール（ローラP.C.D／歯数） mm | 4.75 | 6 | 7.5 | 9.5 | ||||
| 歯数 歯 | 10 | 10 | 10 | 12 | ||||
| ピッチ円直径（注2）※ mm | 50.9 | 63.7 | 79.6 | 122.2 | ||||
| 質量 kg | 0.71 | 1.3 | 2.1 | 6.4 | ||||
| 慣性モーメント kg・㎡ | 3.93×10-4 | 10.5×10-4 | 25.5×10-4 | 169×10-4 | ||||
注1：基本動定格トルク（最大使用トルク・許容静定格トルク）は、基本動定格荷重（最大使用荷重・許容静定格荷重）をローラピニオンピッチ円直径上でかける場合のトルクとなります。
注2：理論値であり、実際のローラのピッチ円直径ではありません。
規格表
| 型番 | モジュール | 歯数 | A | B | C | D | E | F | G | H | I | J | K | L | M |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CPA1610B | 4.75 | 10 | 52.5 | 12 | 14.5 | 38.5 | 48.5 | 20 | 33 | 67 | 42 | 7.5 | 33.5 | 33 | 5-M4 |
| CPA2010B | 6 | 10 | 58.5 | 12 | 18.5 | 42.5 | 53.5 | 25 | 42 | 84 | 50 | 7 | 38 | 40 | 5-M5 |
| CPA2510B | 7.5 | 10 | 67.5 | 14 | 21.5 | 49.5 | 61.5 | 30 | 51 | 101 | 63 | 7.5 | 43.5 | 51 | 5-M6 |
| CPA3212B | 9.5 | 12 | 88.5 | 20 | 28.5 | 68.5 | 82.5 | 45 | 88 | 148 | 82 | 11 | 58 | 68 | 4-M6 |
選定サポート情報
注文例
※ ローラピニオンのオプションの表面処理2、3を選んだ場合は、ニードルベアリングは黒色クロム皮膜処理になります。また、ローラは表面処理なしになります。
技術情報・設計アイデア
用語説明
基本動定格荷重：一定速連続運転時、定格寿命を満たす基本荷重となります。
最大使用荷重：通常運転で使用できる荷重（加減速時ピーク荷重を含む）の最大値となります。
許容静定格荷重：非常停止や外部からの衝撃荷重等、通常使用外荷重の最大値となります。
定格寿命：基本動定格荷重を負荷とする一定速連続運転時の寿命を定格寿命としており、ローラピニオン回転回数にて示しております。
定格寿命：1010型～1210型は270,000,000回転（ローラピニオン300rpmで寿命時間15000時間）
1610型～4012型は60,000,000回転（ローラピニオン100rpmで寿命時間10000時間）
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
42,676円 ( 46,944円 ) | 18日目 |
43,968円 ( 48,365円 ) | 40日目 |
45,522円 ( 50,074円 ) | 6日目 |
42,406円 ( 46,647円 ) | 18日目 |
46,484円 ( 51,132円 ) | 18日目 |
46,411円 ( 51,052円 ) | 18日目 |
51,003円 ( 56,103円 ) | 18日目 |
52,051円 ( 57,256円 ) | 18日目 |
53,345円 ( 58,680円 ) | 6日目 |
49,988円 ( 54,987円 ) | 18日目 |
58,494円 ( 64,343円 ) | 18日目 |
60,288円 ( 66,317円 ) | 18日目 |
58,246円 ( 64,071円 ) | 18日目 |
63,861円 ( 70,247円 ) | 6日目 |
59,082円 ( 64,990円 ) | 18日目 |
64,769円 ( 71,246円 ) | 18日目 |
126,699円 ( 139,369円 ) | 18日目 |
139,482円 ( 153,430円 ) | 18日目 |
131,066円 ( 144,173円 ) | 18日目 |
143,930円 ( 158,323円 ) | 18日目 |
132,305円 ( 145,536円 ) | 18日目 |
145,172円 ( 159,689円 ) | 18日目 |
詳細情報
基本情報
【特長】
・常時歯（ローラーピン）が2～3カ所が接触しているので正逆方向にバックラッシが発生しません
・送り精度（回転一直線比）と位置決め精度は精密ボールネジに迫ります
・トロコイド歯車上をベアリングで支持されたローラが円滑に転動します
・耳ざわりな歯打ち音や転走音が発生しません。従って振動も少なくなります
・円滑な転がり接触と回転部が小径低速のため、低摩耗で発熱・発塵が微少です
