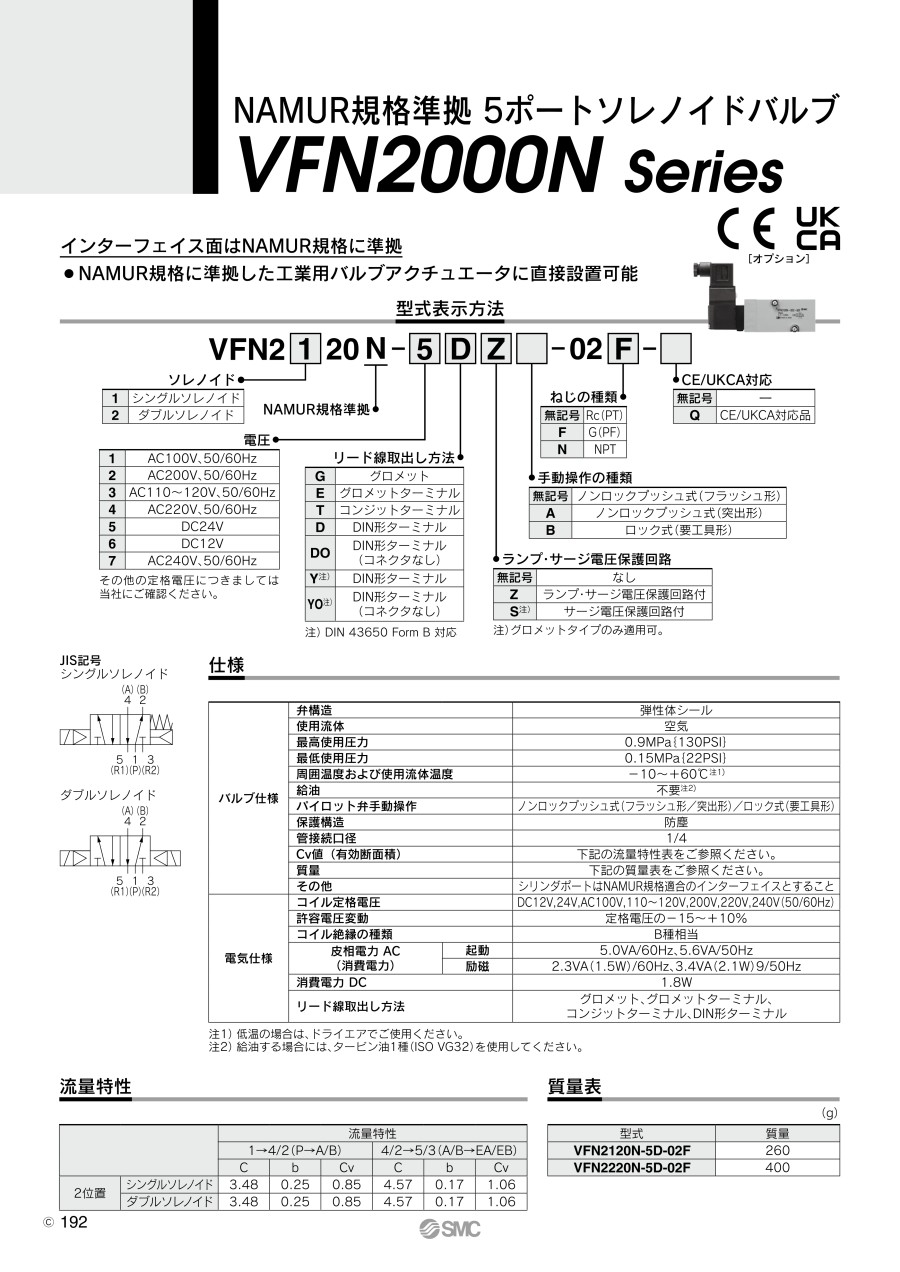

NAMUR規格準拠 5ポートソレノイドバルブ VFN2000Nシリーズ
- 通常単価(税別)
- 10,378円～17,773円
- 税込単価
- 11,416円～19,550円
【特長】・インターフェイス面はNAMUR規格に準拠・NAMUR規格に準拠した工...
詳細情報を確認する未確定：候補が326型番あります。
商品情報
外形図
DIN形ターミナル/VFN2120N-□D/（Y）□□-02□-□
DIN形ターミナル/VFN2220N-□D/（Y）□□-02□-□
グロメット/VFN2120N-□G□□-02□-□
グロメットターミナル/VFN2120N-□T□□-02□-□
グロメットターミナル/VFN2120N-□E□□-02□-□
製品仕様
製品仕様
| バルブ仕様 | 弁構造 | 弾性体シール | |
|---|---|---|---|
| 使用流体 | 空気 | ||
| 最高使用圧力 | 0.9MPa｛130PSI｝ | ||
| 最低使用圧力 | 0.15MPa｛22PSI｝ | ||
| 周囲温度および使用流体温度 | -10～+60℃注1） | ||
| 給油 | 不要注2） | ||
| パイロット弁手動操作 | ノンロックプッシュ式（フラッシュ形/突出形）/ロック式（要工具形） | ||
| 保護構造 | 防塵 | ||
| 管接続口径 | 1/4 | ||
| Cv値（有効断面積） | 下記の流量特性表をご参照ください。 | ||
| 質量 | 下記の質量表をご参照ください。 | ||
| その他 | シリンダポートはNAMUR規格適合のインターフェイスとすること | ||
| 電気仕様 | コイル定格電圧 | DC12V,24V,AC100V,110～120V,200V,220V,240V（50/60Hz） | |
| 許容電圧変動 | 定格電圧の-15～+10% | ||
| コイル絶縁の種類 | B種相当 | ||
| 皮相電力 AC （消費電力） | 起動 | 5.0VA/60Hz、5.6VA/50Hz | |
| 励磁 | 2.3VA（1.5W）/60Hz、3.4VA（2.1W）9/50Hz | ||
| 消費電力 DC | 1.8W | ||
| リード線取出し方法 | グロメット、グロメットターミナル、コンジットターミナル、DIN形ターミナル | ||
注1）低温の場合は、ドライエアでご使用ください。
注2）給油する場合には、タービン油1種（ISO VG32）を使用してください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
11,126円 ( 12,239円 ) | 19日目 |
11,126円 ( 12,239円 ) | 19日目 |
12,611円 ( 13,872円 ) | 19日目 |
11,126円 ( 12,239円 ) | 19日目 |
11,126円 ( 12,239円 ) | 19日目 |
11,407円 ( 12,548円 ) | 19日目 |
11,547円 ( 12,702円 ) | 6日目 |
11,827円 ( 13,010円 ) | 19日目 |
11,547円 ( 12,702円 ) | 19日目 |
11,547円 ( 12,702円 ) | 19日目 |
12,925円 ( 14,218円 ) | 19日目 |
11,547円 ( 12,702円 ) | 19日目 |
11,547円 ( 12,702円 ) | 19日目 |
12,770円 ( 14,047円 ) | 19日目 |
10,898円 ( 11,988円 ) | 19日目 |
10,378円 ( 11,416円 ) | 19日目 |
10,658円 ( 11,724円 ) | 19日目 |
10,378円 ( 11,416円 ) | 19日目 |
10,658円 ( 11,724円 ) | 19日目 |
10,845円 ( 11,930円 ) | 19日目 |
11,126円 ( 12,239円 ) | 19日目 |
10,986円 ( 12,085円 ) | 19日目 |
10,986円 ( 12,085円 ) | 19日目 |
11,407円 ( 12,548円 ) | 19日目 |
13,380円 ( 14,718円 ) | 19日目 |
11,407円 ( 12,548円 ) | 19日目 |
11,407円 ( 12,548円 ) | 19日目 |
11,265円 ( 12,392円 ) | 19日目 |
11,667円 ( 12,834円 ) | 19日目 |
11,407円 ( 12,548円 ) | 19日目 |
11,126円 ( 12,239円 ) | 19日目 |
11,407円 ( 12,548円 ) | 19日目 |
11,547円 ( 12,702円 ) | 19日目 |
11,827円 ( 13,010円 ) | 19日目 |
11,547円 ( 12,702円 ) | 19日目 |
11,827円 ( 13,010円 ) | 19日目 |
11,547円 ( 12,702円 ) | 19日目 |
11,827円 ( 13,010円 ) | 19日目 |
13,550円 ( 14,905円 ) | 19日目 |
11,547円 ( 12,702円 ) | 19日目 |
10,378円 ( 11,416円 ) | 19日目 |
10,658円 ( 11,724円 ) | 19日目 |
11,633円 ( 12,796円 ) | 19日目 |
10,986円 ( 12,085円 ) | 19日目 |
11,265円 ( 12,392円 ) | 19日目 |
12,873円 ( 14,160円 ) | 19日目 |
11,407円 ( 12,548円 ) | 19日目 |
13,380円 ( 14,718円 ) | 19日目 |
11,407円 ( 12,548円 ) | 19日目 |
11,265円 ( 12,392円 ) | 19日目 |
11,126円 ( 12,239円 ) | 19日目 |
11,407円 ( 12,548円 ) | 19日目 |
11,126円 ( 12,239円 ) | 19日目 |
11,407円 ( 12,548円 ) | 6日目 |
11,126円 ( 12,239円 ) | 6日目 |
11,407円 ( 12,548円 ) | 19日目 |
11,126円 ( 12,239円 ) | 19日目 |
11,126円 ( 12,239円 ) | 19日目 |
11,407円 ( 12,548円 ) | 19日目 |
12,442円 ( 13,686円 ) | 19日目 |
詳細情報
