小原歯車工業

MAS／MARマウント軸

カタログ |

通常単価(税別): 11,460円～21,353円

税込単価: 12,606円～23,488円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

小原歯車工業

通常出荷日：2 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

小原歯車工業

通常出荷日：2 日目

【特長】・ラック＆ピニオン潤滑システム専用マウント軸。・ポンプから押し出した微...

種類
潤滑システム

ご注意

※チューブコネクタは付属しておりません。
商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

未確定：候補が14型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

ストレートタイプ

直角タイプ

製品仕様

表面処理：ニッケルメッキ

規格表

ストレートタイプ

型番	A	B	C	D	E	F	G	H	I	J 接続ねじ
MAS1.5	12	27	15.2	34.2	16.4	44	60.2	M10	15	M6
MAS2	12	27	20.2	30.6	21.4	40.6	61.2	M10	15	M6
MAS2.5	12	27	24.2	29.8	25.4	39.8	65.2	M10	15	M6
MAS3	12	27	30.2	30	31.4	39.8	71.2	M10	15	M6
MAS4	12	27	40.2	30	41.4	39.8	81.2	M10	15	M6
MAS5	20	60	50.2	49.1	51.4	65	116.4	M16	24	G1/8"
MAS6	20	60	60.2	49.1	61.4	65	126.4	M16	24	G1/8"

直角タイプ

型番	A	B	C	D	E	F	G	H 接続ねじ	I	J
MAR1.5	12	27	15.2	22	16.4	30	46.4	G1/8"	24	M8×10
MAR2	12	27	20.2		21.4		51.4
MAR2.5	12	27	24.2		25.4		55.4
MAR3	12	27	30.2		31.4		61.4
MAR4	12	27	40.2		41.4		71.4
MAR5	20	60	50.2		51.4		81.4
MAR6	20	60	60.2		61.4		91.4

使用例

セット例

ストレートタイプ

直角タイプ

注意・禁止事項

ご使用上の注意

チューブコネクタは付属しておりません。

型番リスト

表示件数

型番

全長

(mm)

歯幅

(mm)

外径

(φ)

RoHS?

最小発注数量

46.4	15.2	12	10	1個
51.4	20.2	12	10	1個
55.4	24.2	12	10	1個
61.4	30.2	12	10	1個
71.4	40.2	12	10	1個
81.4	50.2	20	10	1個
91.4	60.2	20	10	1個
60.2	15.2	12	10	1個
61.2	20.2	12	10	1個
65.2	24.2	12	10	1個
71.2	30.2	12	10	1個
81.2	40.2	12	10	1個
116.4	50.2	20	10	1個
126.4	60.2	20	10	1個

通常単価(税別) (税込単価)	通常出荷日

21,353円 ( 23,488円 )	2日目
12,862円 ( 14,148円 )	2日目
19,213円 ( 21,134円 )	2日目
14,346円 ( 15,781円 )	2日目
15,889円 ( 17,478円 )	2日目
17,373円 ( 19,110円 )	2日目
18,837円 ( 20,721円 )	2日目
18,289円 ( 20,118円 )	2日目
11,460円 ( 12,606円 )	2日目
19,009円 ( 20,910円 )	2日目
13,787円 ( 15,166円 )	2日目
13,332円 ( 14,665円 )	2日目
17,583円 ( 19,341円 )	2日目
18,867円 ( 20,754円 )	2日目

詳細情報

基本情報

基本情報

【特長】
・ラック＆ピニオン潤滑システム専用マウント軸。
・ポンプから押し出した微量のグリースが潤滑歯車を介して自動的に供給されます。
・表面はニッケルメッキを施しております。
・潤滑ピニオンとチューブコネクタを繋げるための部品です。

ご注意

※チューブコネクタは付属しておりません。
商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

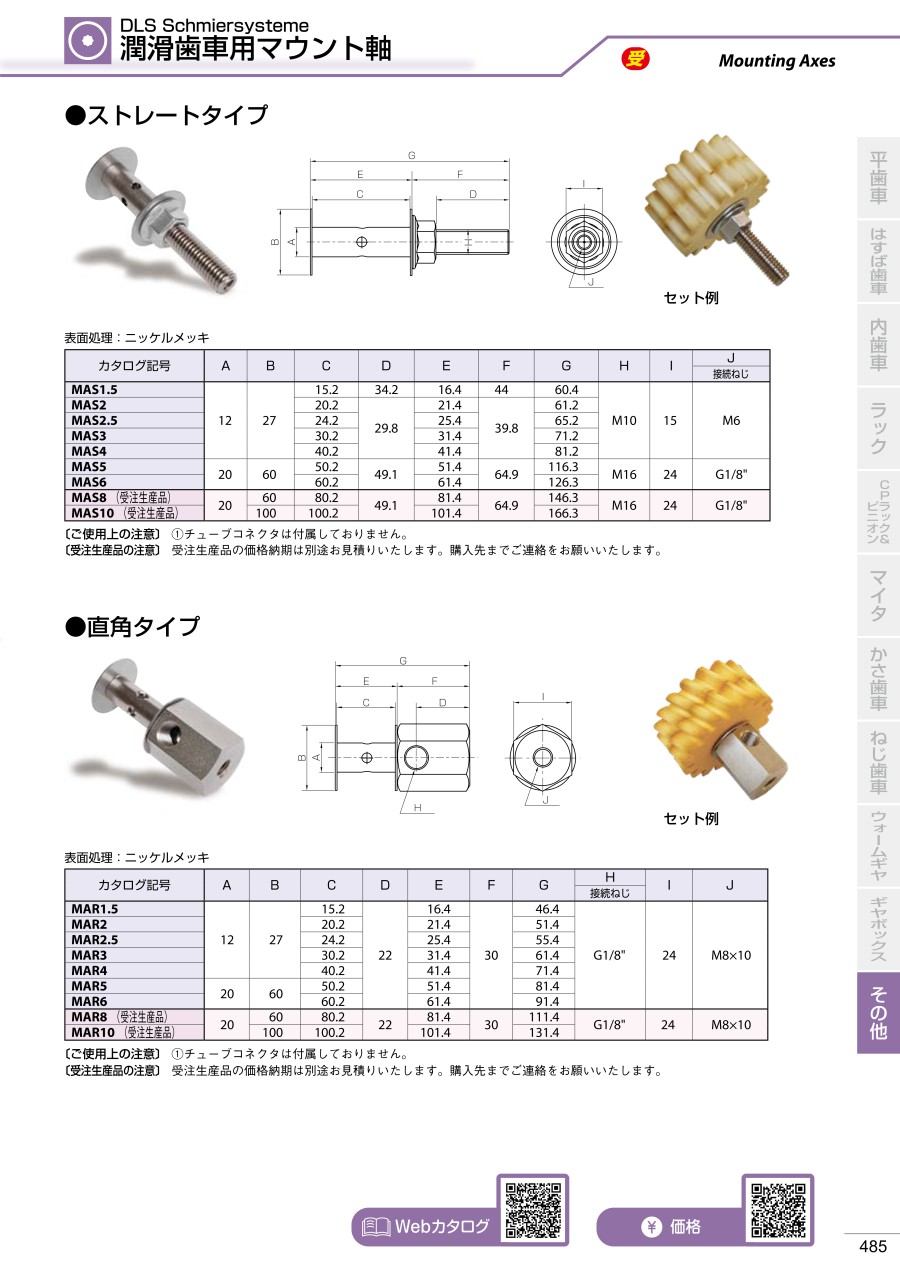

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
