商品情報
型番リスト
詳細情報
カタログ

商品情報

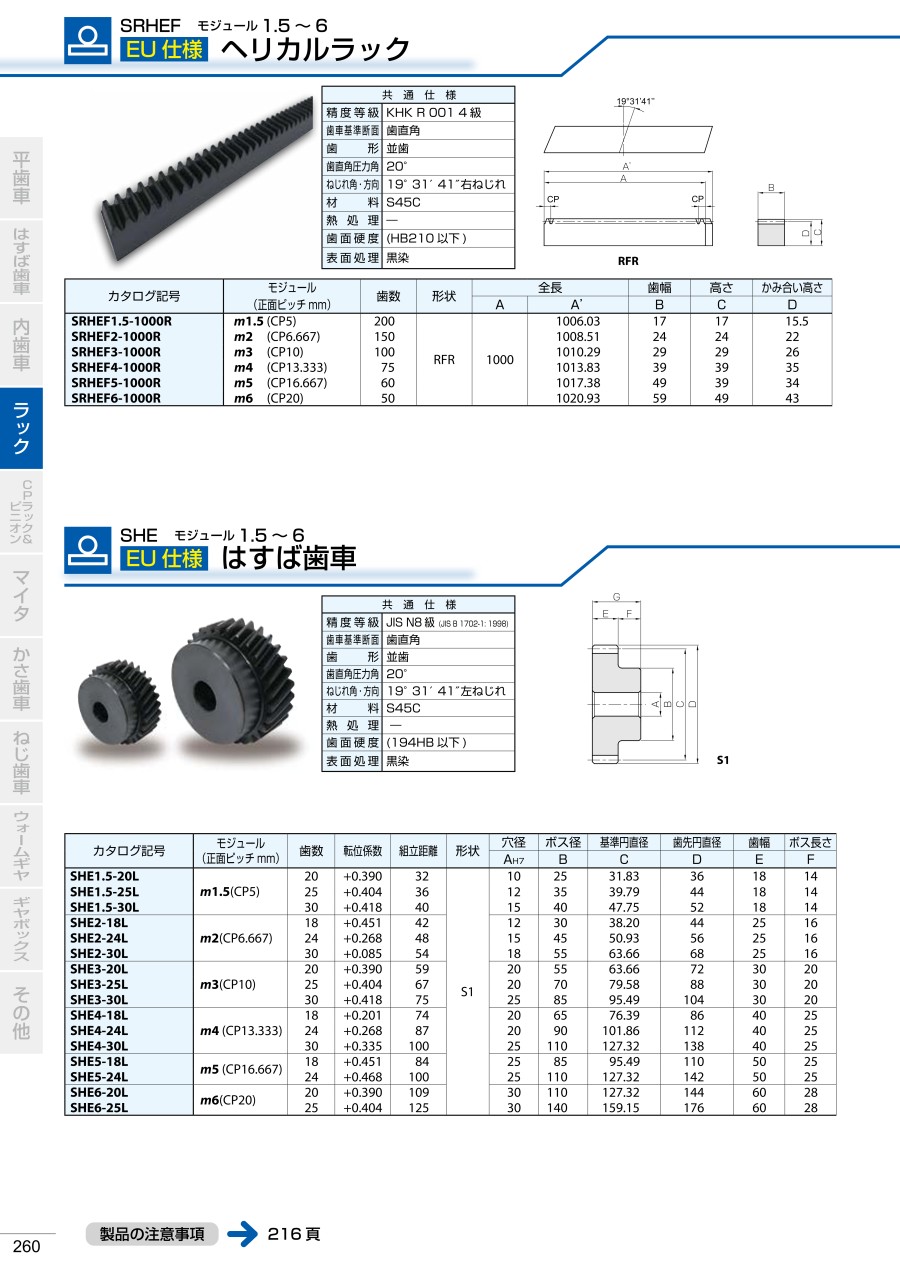

外形図

製品仕様

精度等級	JIS N8 級（JIS B 1702-1：1998）
歯車基準断面	歯直角
歯形	並歯
歯直角圧力角	20°
ねじれ角・方向	19° 31' 41" 左ねじれ
材料	S45C
熱処理	-
歯面硬度	（194HB 以下）
表面処理	黒染

規格表

・表記の許容トルクは任意の使用条件で計算した参考値です。
・表記のバックラッシは同一ピッチのSRHEF ヘリカルラックを理論値で組み立てたときの法線方向バックラッシです。
・軸方向力（スラスト）が発生します。

・製品を追加するときは、安全面に注意して加工してください。小原歯車工業でも「歯車工房」にて追加工を承っております。
・歯幅を狭くする加工は歯車精度や強度に影響を及ぼすため避けてください。

商品特長詳細

ピニオン 1回転の移動量および組立距離

転位はすば歯車とかみ合うラックの組立距離

型番リスト

表示件数

型番

モジュール

歯数

(歯)

軸穴径

歯幅

(mm)

ボス径 B

(φ)

穴径 A

(φ)

RoHS?

最小発注数量

1.5	20	10	18	25	10	10	1個
1.5	25	12	18	35	12	10	1個
1.5	30	15	18	40	15	10	1個
2	18	12	25	30	12	10	1個
2	24	15	25	45	15	10	1個
2	30	18	25	55	18	10	1個
3	20	20	30	55	20	10	1個
3	25	20	30	70	20	10	1個
3	30	25	30	85	25	10	1個
4	18	20	40	65	20	10	1個
4	24	20	40	90	20	10	1個
4	30	25	40	110	25	10	1個
5	18	25	50	85	25	10	1個
5	24	25	50	110	25	10	1個
6	20	30	60	110	30	10	1個
6	25	30	60	140	30	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,083円 ( 1,191円 )	2日目
1,497円 ( 1,647円 )	2日目
1,663円 ( 1,829円 )	2日目
1,655円 ( 1,821円 )	2日目
2,128円 ( 2,341円 )	2日目
2,657円 ( 2,923円 )	2日目
3,446円 ( 3,791円 )	2日目
4,643円 ( 5,107円 )	2日目
6,124円 ( 6,736円 )	2日目
5,737円 ( 6,311円 )	2日目
8,678円 ( 9,546円 )	2日目
11,472円 ( 12,619円 )	2日目
9,803円 ( 10,783円 )	2日目
14,727円 ( 16,200円 )	2日目
16,621円 ( 18,283円 )	2日目
24,702円 ( 27,172円 )	2日目

詳細情報

基本情報

基本情報

【特長】
・EU仕様のヘリカルラック＆ピニオン
・JIS N8級 m1.5～6 歯数18～30
・相手製品SRHEFヘリカルラック
・ピニオン1回転の移動量と組立距離が整数mm
・ご好評のZST歯研ヘリカルラック&ZSTP歯研ヘリカルピニオンの汎用品です

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
玉軸受ユニット鋳物製ピロータイプ（テーパ穴タイプ）
テーパ穴で軸を受ける事ができ、衝撃荷重がある環境に最適！
ミスミ
玉軸受ユニット鋳物製ピロータイプ（耐熱用）
温度変化のある環境で搬送ローラー部の軸受けができます！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
