メカニカル部品技術窓口
絞り込み条件
未確定：候補が7型番あります。
基準サイズ
~mm- 7
- 11
- 22
- 37
- 55
- 75
- 110
油側接続口径
タイプ
~mm出荷日
- すべて
- 6日以内

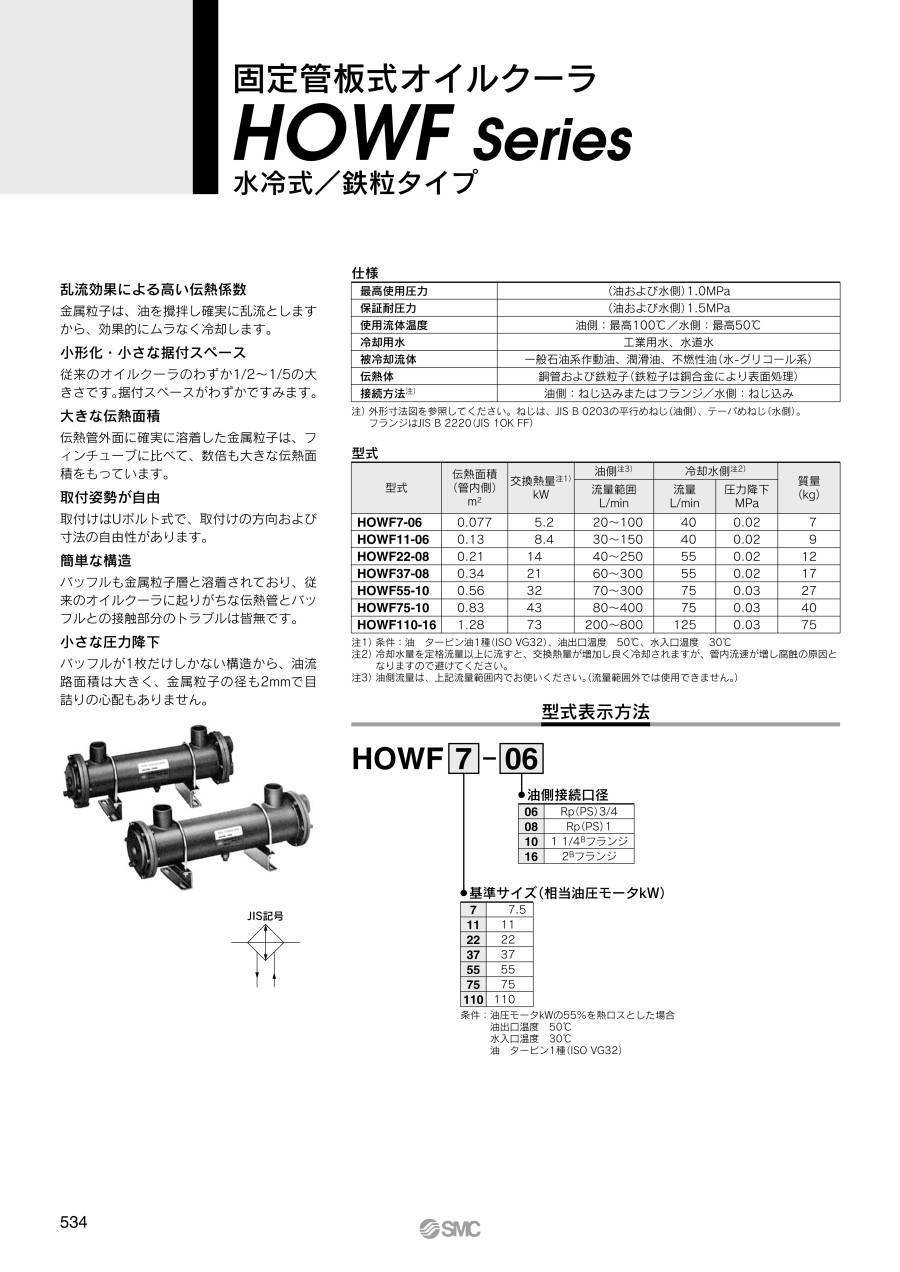

固定管板式オイルクーラ 水冷式 鉄粒タイプ HOWFシリーズ
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 26,290円～207,899円特別価格
- 税込単価
- 28,919円～228,689円特別価格
【特長】・乱流効果による高い伝熱係数。・小形化・小さな据付スペース。・大きな伝...
詳細情報を確認する- 種類
- オイルクーラー
ご注意
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
未確定：候補が7型番あります。
商品情報
外形図
HOWF7-06～HOWF75-10
HOWF110-16
製品仕様
| 最高使用圧力 | （油および水側）1.0MPa |
|---|---|
| 保証耐圧力 | （油および水側）1.5MPa |
| 使用流体温度 | 油側：最高100℃/水側：最高50℃ |
| 冷却用水 | 工業用水、水道水 |
| 被冷却流体 | 一般石油系作動油、潤滑油、不燃性油（水-グリコール系） |
| 伝熱体 | 銅管および鉄粒子（鉄粒子は銅合金により表面処理） |
| 接続方法注） | 油側：ねじ込みまたはフランジ/水側：ねじ込み |
注）外形寸法図を参照してください。ねじは、JIS B 0203の平行めねじ（油側）、テーパめねじ（水側）。
フランジはJIS B 2220（JIS 1OK FF）
構造
主要パーツ材質
| No. | 名称 | 材質 | 備考 |
|---|---|---|---|
| （1） | 胴 | STK | - |
| （2） | 管板A | SS400 | - |
| （3） | 金属粒子カバー | SUS304 | - |
| （4） | 伝熱管 | C1220T | - |
| （5） | 金属粒子 | SS | 銅めっき |
| （6） | バッフル | SUS304 | - |
| （7） | 水室カバー | FC200 | - |
パーツリスト
| No. | （8） | （9） | （10） | |
|---|---|---|---|---|
| 型番 | 部品名 | ガスケットA | ガスケットB | 防蝕亜鉛 |
| 材質 | NBR | NBR | Zn | |
| 個数 | 1 | 1 | 3 | |
| HOWF7-06 | P1751411 | P1751412 | P1751427 | |
| HOWF11-06 | ||||
| HOWF22-08 | P1751611 | P1751612 | ||
| HOWF37-08 | ||||
| HOWF55-10 | P1751810 | P1751811 | ||
| HOWF75-10 | ||||
| HOWF110-16 | P175126 | P175127 | P175067 | |
規格表
注）ねじは、JIS B 0203の平行めねじ（油側）、テーパめねじ（水側）。フランジはJIS B 2220（JIS 1OK FF）。B寸法は最大寸法です。
HOWF7-06のみ油ドレンプラグがOIL INLETの真下に付いています。フートおよびUボルトは取付けてありませんので、設置時に取付け願います。
