強圧型アダプターソケット AS-Sシリーズ
- 通常単価(税別)
- 412円
- 税込単価
- 453円
通常出荷日：5日目
コンタクトプローブセット用ボードの穴加工を楽にします。また交換時の手間を楽にすることが可能です。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
AS-S-35<9>の仕様・寸法情報
種類
リセプタクル
リセプタクル 末端形状
円筒
リセプタクル 最外径（範囲）(mm)
3.01～
バレル/リセプタクル 外径（範囲）(mm)
3.01～
バレル/リセプタクル 長さ（範囲）(mm)
5.1～10.0
リセプタクル最外径 V(φ)
3.5
バレル・リセプタクル長さ R(mm)
9
バレル・リセプタクル外径(mm)
3.2
商品情報
外形図
製品仕様
| アダプター ソケット 種類 | 寸法（mm） | ボード取付穴径 | 適合コンタクトプローブ種類 | 結線方法 | 適合 ターミナル | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| R | V | X | y | z | W （圧入リング径） | 強圧入 ～ 弱圧入 | CP | NCP | NCPLP・LB | CPSK | CPD・CPE | |||
| AS-S-35<9> | 9 | 3.5 | 3.2 | - | - | 3.3～3.4 | 3.23 ～ 3.27 | CP35 CP35SB CP40A | - | - | CPSK35 CPSK35S | CPD35 CPD35S CPE35 CPE35S | 1 2 | TA35T |
使用例
結線方法
（CPS6,CP6,CPS8,CP8適合のターミナルはありません。）

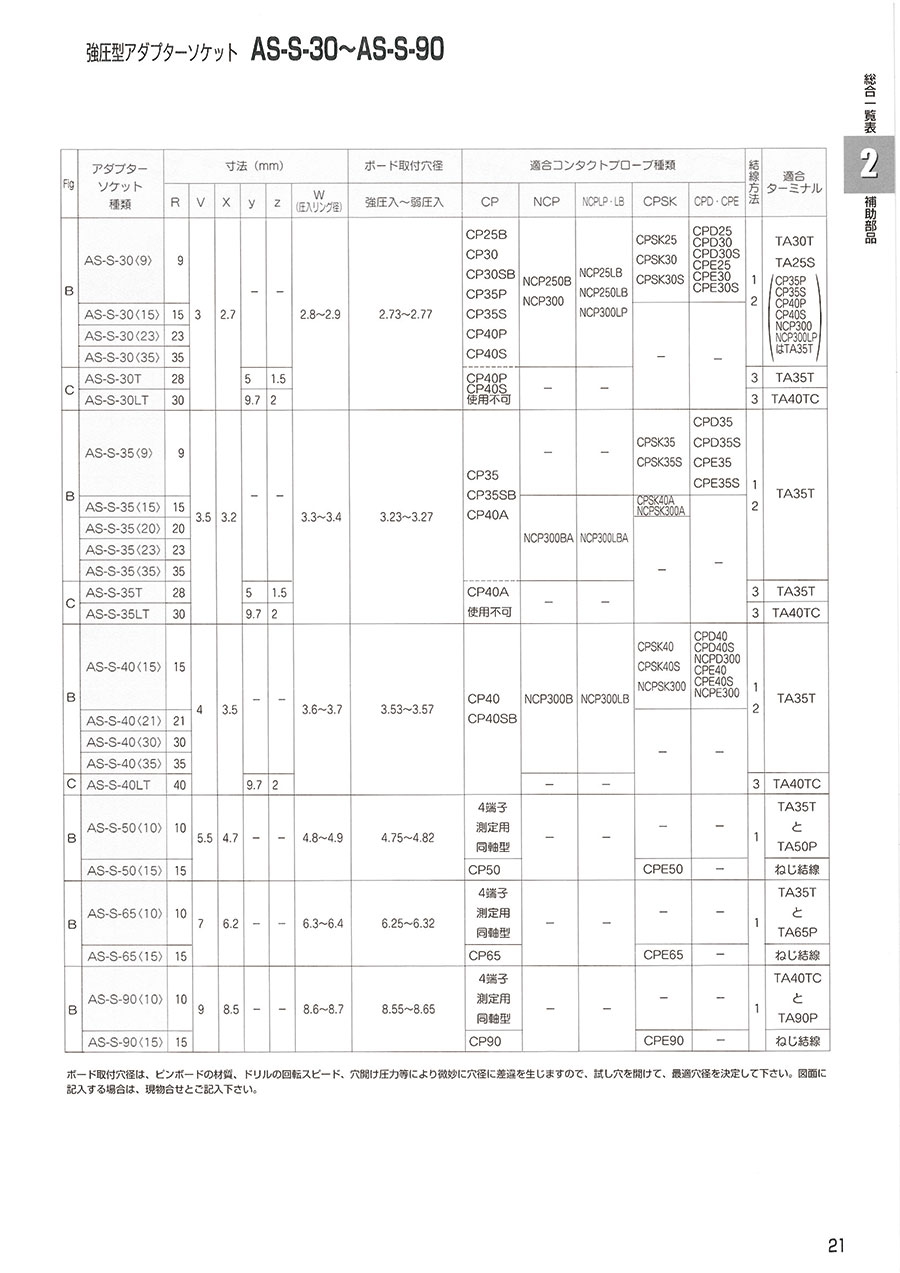

カタログ
