コンタクトプローブ CPシリーズ

外形図

CP10<1.5>…耐熱温度100℃ 以下。安全電流2A。

CP12…耐熱温度100℃ 以下。安全電流3A。

CP20B…耐熱温度100℃ 以下。安全電流5A。

CP25B…耐熱温度100℃ 以下。安全電流5A。

CP30…耐熱温度100℃ 以下。安全電流5A。

CP30SB…耐熱温度100℃ 以下。安全電流5A。

CP30P…耐熱温度100℃ 以下。安全電流5A。

CP30S…耐熱温度100℃ 以下。安全電流5A。

CP35…耐熱温度100℃ 以下。安全電流7A。

CP40…耐熱温度100℃ 以下。安全電流7A。





製品仕様

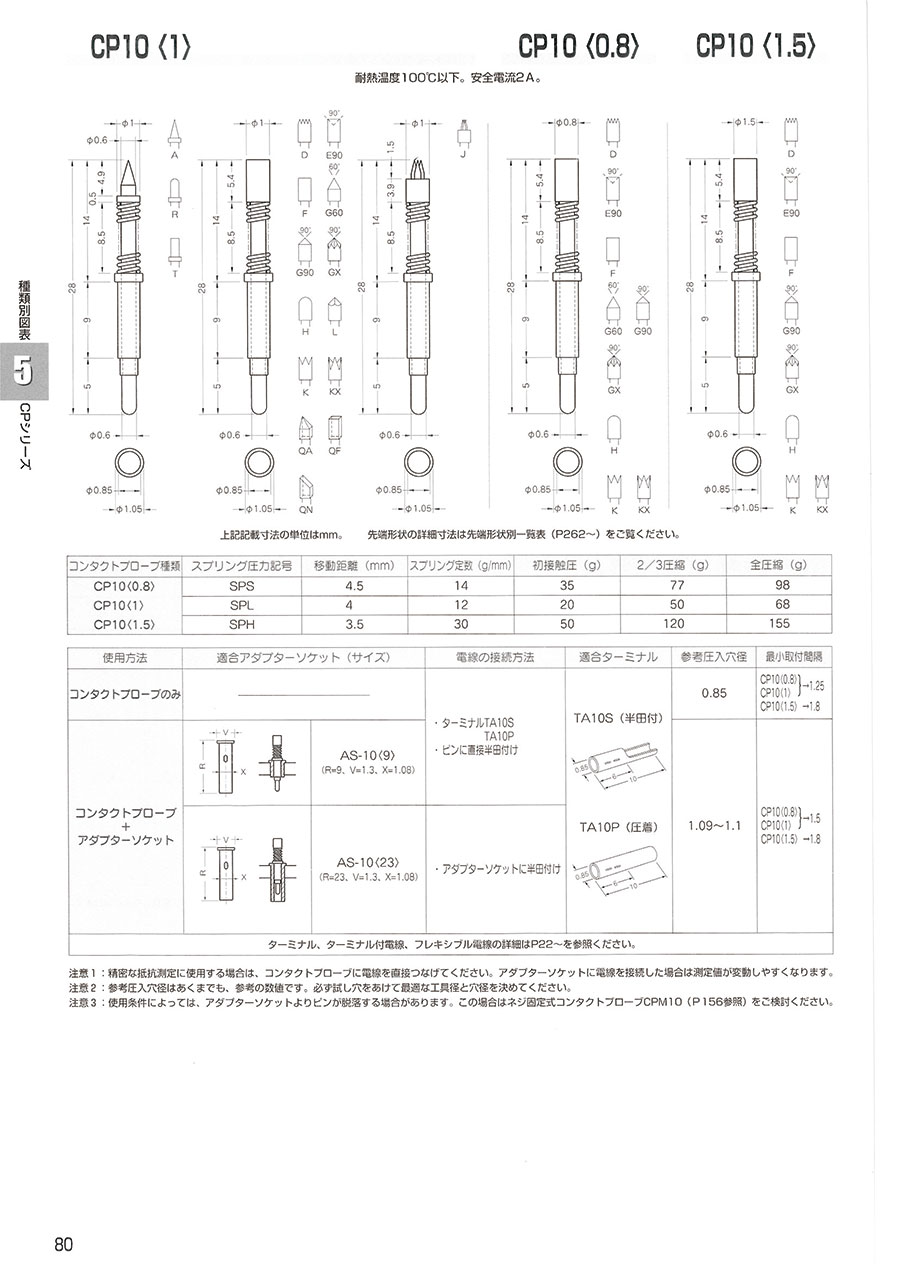

CP10<1.5>

注意1： 精密な抵抗測定に使用する場合は、コンタクトプローブに電線を直接つなげてください。アダプターソケットに電線を接続した場合は測定値が変動しやすくなります。
注意2： 参考圧入穴径はあくまでも、参考の数値です。必ず試し穴をあけて最適な工具径と穴径を決めてください。
注意3： 使用条件によっては、アダプターソケットよりピンが脱落する場合があります。この場合はネジ固定式コンタクトプローブCPM10をご検討ください。

CP12

注意1： 精密な抵抗測定に使用する場合は、コンタクトプローブに電線を直接つなげてください。アダプターソケットに電線を接続した場合は測定値が変動しやすくなります。
注意2： 参考圧入穴径はあくまでも、参考の数値です。必ず試し穴をあけて最適な工具径と穴径を決めてください。
注意3： 使用条件によっては、アダプターソケットよりピンが脱落する場合があります。この場合はネジ固定式コンタクトプローブCPM12をご検討ください。

CP20B

AS-S-20BはAS-20Bよりも保持力の強い強圧型アダプターソケットです。

注意1： 精密な抵抗測定に使用する場合は、コンタクトプローブに電線を直接つなげてください。アダプターソケットに電線を接続した場合は測定値が変動しやすくなります。
このページ記載のピンでは測定が困難な、より精密な測定を必要とする場合は同軸型コンタクトプローブもしくは2軸型コンタクトプローブをご検討ください。
注意2： 参考圧入穴径はあくまでも参考の数値です。必ず試し穴をあけて最適な工具径と穴径を決めてください。
注意3： 使用条件によっては、アダプターソケットよりピンが脱落する場合があります。この場合はネジ固定式コンタクトプローブCPM15、CPM20をご検討ください。

CP25B

AS-S-30はAS-30よりも保持力の強い強圧型アダプターソケットです。

注意1： 精密な抵抗測定に使用する場合は、コンタクトプローブに電線を直接つなげてください。アダプターソケットに電線を接続した場合は測定値が変動しやすくなります。
このページ記載のピンでは測定が困難な、より精密な測定を必要とする場合は同軸型コンタクトプローブもしくは2軸型コンタクトプローブをご検討ください。
注意2： 参考圧入穴径はあくまでも、参考の数値です。必ず試し穴をあけて最適な工具径と穴径を決めてください。
注意3： 使用条件によっては、アダプターソケットよりピンが脱落する場合があります。この場合はネジ固定式コンタクトプローブCPM25をご検討ください。

CP30、CP30SB

AS-S-30はAS-30よりも保持力の強い強圧型アダプターソケットです。

注意1： 精密な抵抗測定に使用する場合は、コンタクトプローブに電線を直接つなげてください。アダプターソケットに電線を接続した場合は測定値が変動しやすくなります。
このページ記載のピンでは測定が困難な、より精密な測定を必要とする場合は同軸型コンタクトプローブもしくは2軸型コンタクトプローブをご検討ください。
注意2： 参考圧入穴径はあくまでも、参考の数値です。必ず試し穴をあけて最適な工具径と穴径を決めてください。
注意3： 使用条件によっては、アダプターソケットよりピンが脱落する場合があります。この場合はネジ固定式コンタクトプローブCPM30、CPM30Sをご検討ください。

CP30P、CP30S

AS-S-25はAS-25よりも保持力の強い強圧型アダプターソケットです。

注意1： 精密な抵抗測定に使用する場合は、コンタクトプローブに電線を直接つなげてください。アダプターソケットに電線を接続した場合は測定値が変動しやすくなります。
このページ記載のピンでは測定が困難な、より精密な測定を必要とする場合は同軸型コンタクトプローブもしくは2軸型コンタクトプローブをご検討ください。
注意2： 参考圧入穴径はあくまでも、参考の数値です。必ず試し穴をあけて最適な工具径と穴径を決めてください。
注意3： 使用条件によっては、アダプターソケットよりピンが脱落する場合があります。この場合はネジ固定式コンタクトプローブCPM30、CPM30Sをご検討ください。

CP35

AS-S-35はAS-35よりも保持力の強い強圧型アダプターソケットです。

注意1： 精密な抵抗測定に使用する場合は、コンタクトプローブに電線を直接つなげてください。アダプターソケットに電線を接続した場合は測定値が変動しやすくなります。
このページ記載のピンでは測定が困難な、より精密な測定を必要とする場合は同軸型コンタクトプローブもしくは2軸型コンタクトプローブをご検討ください。
注意2： 参考圧入穴径はあくまでも、参考の数値です。必ず試し穴をあけて最適な工具径と穴径を決めてください。
注意3： 使用条件によっては、アダプターソケットよりピンが脱落する場合があります。この場合はネジ固定式コンタクトプローブCPM35をご検討ください。

CP40

AS-S-40はAS-40よりも保持力の強い強圧型アダプターソケットです。

注意1： 精密な抵抗測定に使用する場合は、コンタクトプローブに電線を直接つなげてください。アダプターソケットに電線を接続した場合は測定値が変動しやすくなります。
このページ記載のピンでは測定が困難な、より精密な測定を必要とする場合は同軸型コンタクトプローブもしくは2軸型コンタクトプローブをご検討ください。
注意2： 参考圧入穴径はあくまでも、参考の数値です。必ず試し穴をあけて最適な工具径と穴径を決めてください。
注意3： 使用条件によっては、アダプターソケッ トよりピンが脱落する場合があります。この場合はネジ固定式コンタクトプローブCPM40、CPRM40をご検討ください。
