サンケイエンジニアリング

樹脂ブッシュコンタクトプローブ CPDシリーズ

樹脂ブッシュコンタクトプローブ CPDシリーズ CPD20-D-SPS
  • 種類
    一体型プローブ
  • 取付ピッチ (mm)
    2.5
  • プロープ 先端形状
    ワッフル
  • スプリング圧［2/3ストローク］（範囲） (gf)
    100.1～150.0
  • ストローク量（範囲） (mm)
    3.0～4.5
  • 許容電流 (A)
    5
  • プランジャ 外径 (mm)
    1.51～2.00
  • リセプタクル 末端形状
    ピン
  • リセプタクル 最外径（範囲） (mm)
    2.01～3.00
  • バレル/リセプタクル 外径（範囲） (mm)
    1.51～2.00
  • バレル/リセプタクル 長さ（範囲） (mm)
    10.1～15.0
  • 使用温度範囲 (℃)
    ::60
  • ストローク量 (mm)
    4.5
  • 初期スプリング圧 (gf)
    60
  • スプリング圧［2/3ストローク］ (gf)
    105
  • プランジャ長さ L1 (mm)
    14
  • リセプタクル最外径 V (φ)
    2.2
  • バレル・リセプタクル長さ R (mm)
    13
  • 一体型プローブ種類
    ばね外付
  • 初期スプリング圧（範囲） (gf)
    50.1～100
  • プランジャ長さ（範囲） (mm)
    12.1～15
  • バレル・リセプタクル外径 (mm)
    2.0
  • プランジャ外径 (mm)
    1.8

型番:

CPD20-D-SPS
解除

  • この商品は10個からご注文いただけます。

数量：

CPD20-D-SPSの仕様・寸法情報

種類
一体型プローブ
取付ピッチ(mm)
2.5
プロープ 先端形状
ワッフル
スプリング圧［2/3ストローク］（範囲）(gf)
100.1～150.0
ストローク量（範囲）(mm)
3.0～4.5
許容電流(A)
5
プランジャ 外径(mm)
1.51～2.00
リセプタクル 末端形状
ピン
リセプタクル 最外径（範囲）(mm)
2.01～3.00
バレル/リセプタクル 外径（範囲）(mm)
1.51～2.00
バレル/リセプタクル 長さ（範囲）(mm)
10.1～15.0
使用温度範囲(℃)
～60
ストローク量(mm)
4.5
初期スプリング圧(gf)
60
スプリング圧［2/3ストローク］(gf)
105
プランジャ長さ L1(mm)
14
リセプタクル最外径 V(φ)
2.2
バレル・リセプタクル長さ R(mm)
13
一体型プローブ種類
ばね外付
初期スプリング圧（範囲）(gf)
50.1～100
プランジャ長さ（範囲）(mm)
12.1～15
バレル・リセプタクル外径(mm)
2.0
プランジャ外径(mm)
1.8
-
-

商品情報

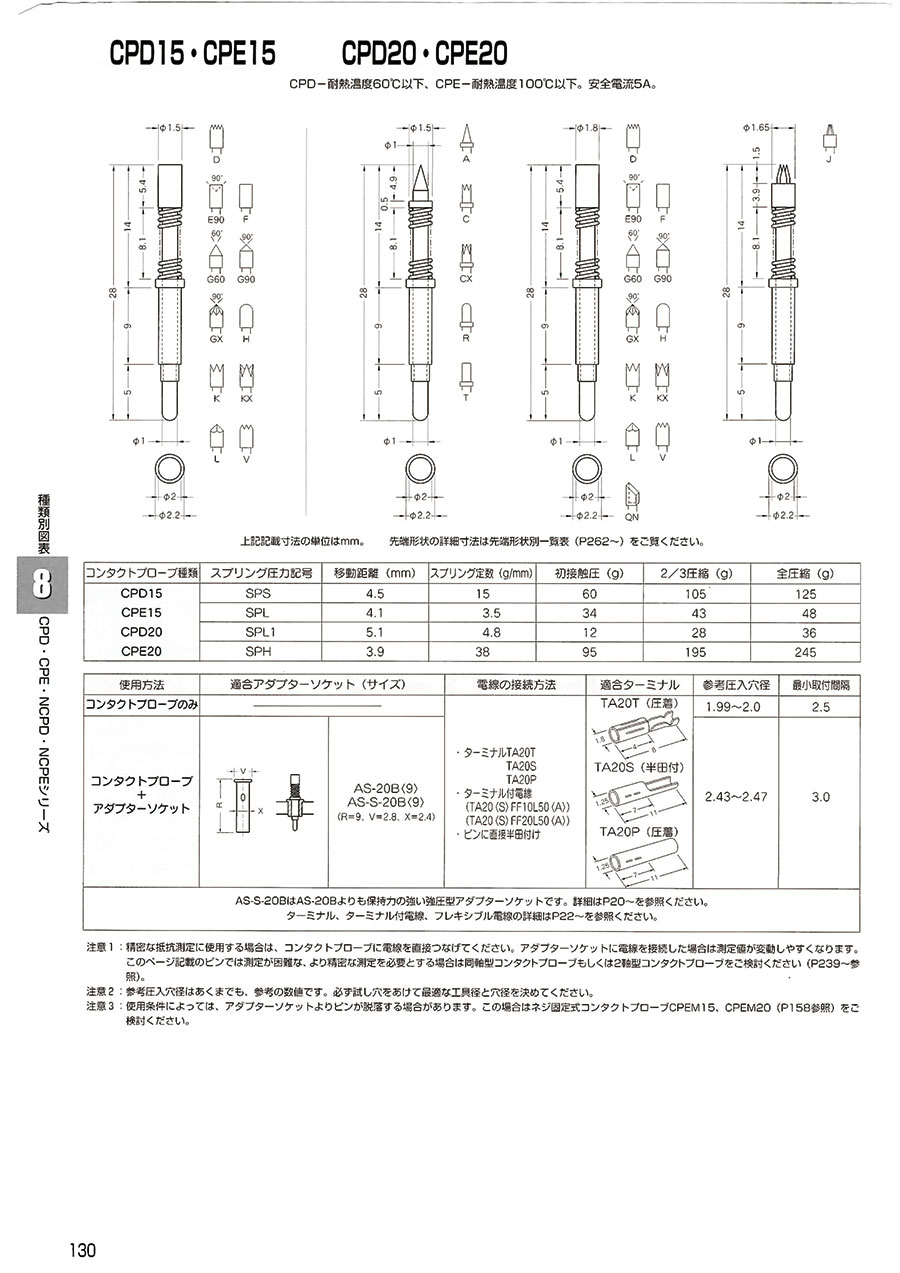

外形図

樹脂ブッシュコンタクトプローブ CPDシリーズ 外形図

CPD-耐熱温度60℃以下。安全電流5A。

製品仕様

コンタクトプローブ種類スプリング圧力記号移動距離
（mm）		スプリング定数
（g/mm）		初接触圧
（g）		2/3圧縮
（g）		全圧縮
（g）
CPD20SPS4.51560105125
使用方法適合アダプターソケット（サイズ）電線の接続方法適合ターミナル参考圧入穴径最小取付間隔
コンタクトプローブのみ-・ターミナルTA20T TA20S TA20P
・ターミナル付電線
（TA20<S>FF10L50<A>）
（TA20<S>FF20L50<A>）
・ピンに直接半田付け		TA20T（圧着）
樹脂ブッシュコンタクトプローブ CPDシリーズ 仕様表-2
TA20S（半田付）
樹脂ブッシュコンタクトプローブ CPDシリーズ 仕様表-3
TA20P（圧着）
樹脂ブッシュコンタクトプローブ CPDシリーズ 仕様表-4		1.99～2.02.5
コンタクトプローブ
+
アダプターソケット		樹脂ブッシュコンタクトプローブ CPDシリーズ 仕様表-1AS-20B<9>
AS-S-20B<9>
（R=9、V=2.8、X=2.4）		2.43～2.473.0
AS-S-20BはAS-20Bよりも保持力の強い強圧型アダプターソケットです。詳細はデジタルカタログP20～を参照ください。
ターミナル、ターミナル付電線、フレキシブル電線の詳細はデジタルカタログP22～を参照ください。

注意1:精密な抵抗測定に使用する場合は、コンタクトプローブに電線を直接つなげてください。アダプターソケットに電線を接続した場合は測定値が変動しやすくなります。
注意2:参考圧入穴径はあくまでも、参考の数値です。必ず試し穴をあけて最適な工具径と穴径を決めてください。
注意3:使用条件によっては、アダプターソケットよりピンが脱落する場合があります。この場合はネジ固定式コンタクトプローブCPEM15、CPEM20（デジタルカタログP158参照）
         をご検討ください。

型番リスト

表示件数
  • 1
    • 型番
    CPD20-D-SPS
    最小発注数量
    10個
    通常単価(税別) (税込単価)
    通常出荷日
    854円
    ( 939円 )
    5日目
  • 1

    • 詳細情報

    基本情報

    アウタータイプスプリングプローブです。一体型のため高耐久・高精度の測定を約束できます。

    類似品類似品をすべて見る

    この商品に近い類似品がありませんでした。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    樹脂ブッシュコンタクトプローブ CPDシリーズの型番CPD20-D-SPSのページです。 型番CPD20-D-SPSに関する仕様情報を記載しております。
