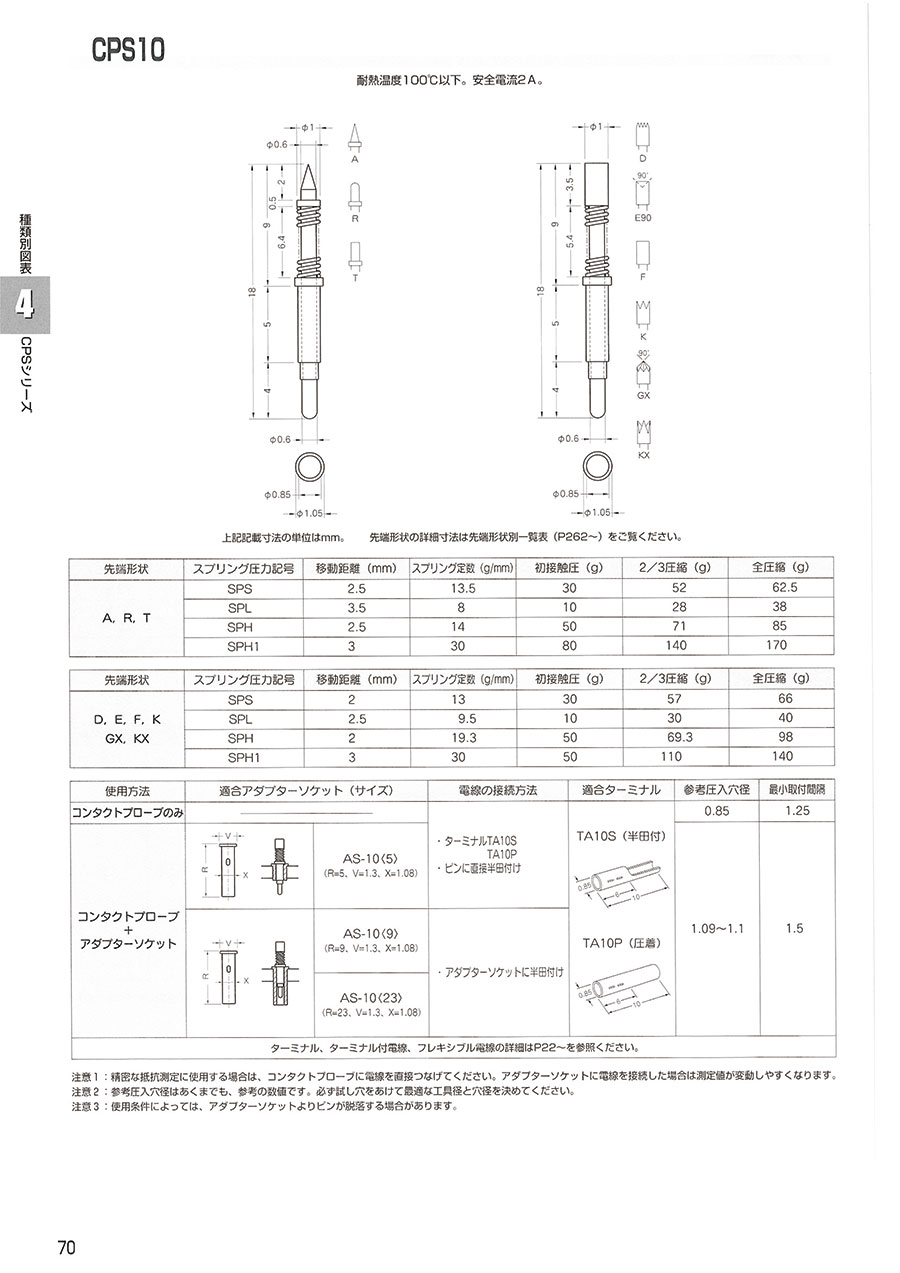

ミニコンタクトプローブ CPSシリーズ

外形図

耐熱温度100℃以下。安全電流2A。

耐熱温度100℃以下。安全電流5A。

耐熱温度100℃以下。安全電流5A。

製品仕様

CPS10

使用方法	適合アダプターソケット（サイズ）		電線の接続方法	適合ターミナル	参考圧入穴径	最小取付間隔
コンタクトプローブのみ	-		・ターミナルTA10S TA10P ・ピンに直接半田付け	TA10S（半田付） TA10P（圧着）	0.85	1.25
コンタクトプローブ + アダプターソケット		AS-10<5> （R=5、V=1.3、X=1.08）			1.09～1.1	1.5
		AS-10<9> （R=9、V=1.3、X=1.08）	・アダプターソケットに半田付け
		AS-10<23> （R=23、V=1.3、X=1.08）
ターミナル、ターミナル付電線、フレキシブル電線の詳細はデジタルカタログP22～を参照ください。

注意1:精密な抵抗測定に使用する場合は、コンタクトプローブに電線を直接つなげてください。アダプターソケットに電線を接続した場合は測定値が変動しやすくなります。
注意2:参考圧入穴径はあくまでも、参考の数値です。必ず試し穴をあけて最適な工具径と穴径を決めてください。
注意3:使用条件によっては、アダプターソケットよりピンが脱落する場合があります。

CPS20

使用方法	適合アダプターソケット（サイズ）		電線の接続方法	適合ターミナル	参考圧入穴径	最小取付間隔
コンタクトプローブのみ	-		・ターミナルTA20T TA20S TA20P ・ターミナル付電線 （TA20<S>FF10L50<A>） （TA20<S>FF20L50<A>） ・ピンに直接半田付け	TA20T（圧着） TA20S（半田付） TA20P（圧着）	1.25	2.5
コンタクトプローブ + アダプターソケット		AS-20<5> （R=5、V=2、X=1.6）			1.63～1.67	2.5
		AS-20<9> （R=9、V=2、X=1.6）	・アダプターソケットに 半田付け
		AS-20<23> （R=23、V=2、X=1.6）
		AS-20T （R=26、V=2、X=1.6、 y=5、z=1）	・ターミナルTA20T TA20S TA20P ・ターミナル付電線 （TA20<S>FF10L50<A>） （TA20<S>FF20L50<A>）
ターミナル、ターミナル付電線、フレキシブル電線の詳細はデジタルカタログP22～を参照ください。

注意1:精密な抵抗測定に使用する場合は、コンタクトプローブに電線を直接つなげてください。アダプターソケットに電線を接続した場合は測定値が変動しやすくなります。
注意2:参考圧入穴径はあくまでも、参考の数値です。必ず試し穴をあけて最適な工具径と穴径を決めてください。
注意3:使用条件によっては、アダプターソケットよりピンが脱落ずる場合があります。

CPS30

使用方法	適合アダプターソケット（サイズ）		電線の接続方法	適合ターミナル	参考圧入穴径	最小取付間隔
コンタクトプローブのみ	-		・ターミナルTA30T TA25S ・ターミナル付電線 （TA30<S>FF10L50<A>） （TA30<S>FF20L50<A>） ・ピンに直接半田付け	TA30T（圧着） TA25S（半田付） TA35T（圧着）	2.39～2.4	3.5
コンタクトプローブ + アダプターソケット		AS-30<5> （R=5、V=3、X=2.7）			2.73～2.77	3.5
		AS-30<9> （R=9、V=3、X=2.7）	・アダプターソケットに 半田付け
		AS-30<23> （R=23、V=3、X=2.7）
		AS-30T （R=28、V=3、X=2.7、 y=5、z=1.5）	・ターミナルTA35T ・ターミナル付電線 （TA35<S>FF30L50<A>）
ターミナル、ターミナル付電線、フレキシブル電線の詳細はデジタルカタログP22～を参照ください。

注意1:精密な抵抗測定に使用する場合は、コンタクトプローブに電線を直接つなげてください。アダプターソケットに電線を接続した場合は測定値が変動しやすくなります。
注意2:参考圧入穴径はあくまでも、参考の数値です。必ず試し穴をあけて最適な工具径と穴径を決めてください。
注意3:使用条件によっては、アダプターソケットよりピンが脱落ずる場合があります。
