サンケイエンジニアリング

コンタクトプローブ NCPシリーズ

カタログ |

通常単価(税別): 826円～920円

税込単価: 909円～1,012円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

サンケイエンジニアリング

通常出荷日：5 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

サンケイエンジニアリング

通常出荷日：5 日目

アウタータイプスプリングプローブです。一体型のため高耐久・高精度の測定を約束で...

種類
一体型プローブ
リセプタクル末端形状
ピン
使用温度範囲 (℃)
::100
一体型プローブ種類
ばね外付
プランジャ長さ（範囲） (mm)
15.1～

未確定：候補が3型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

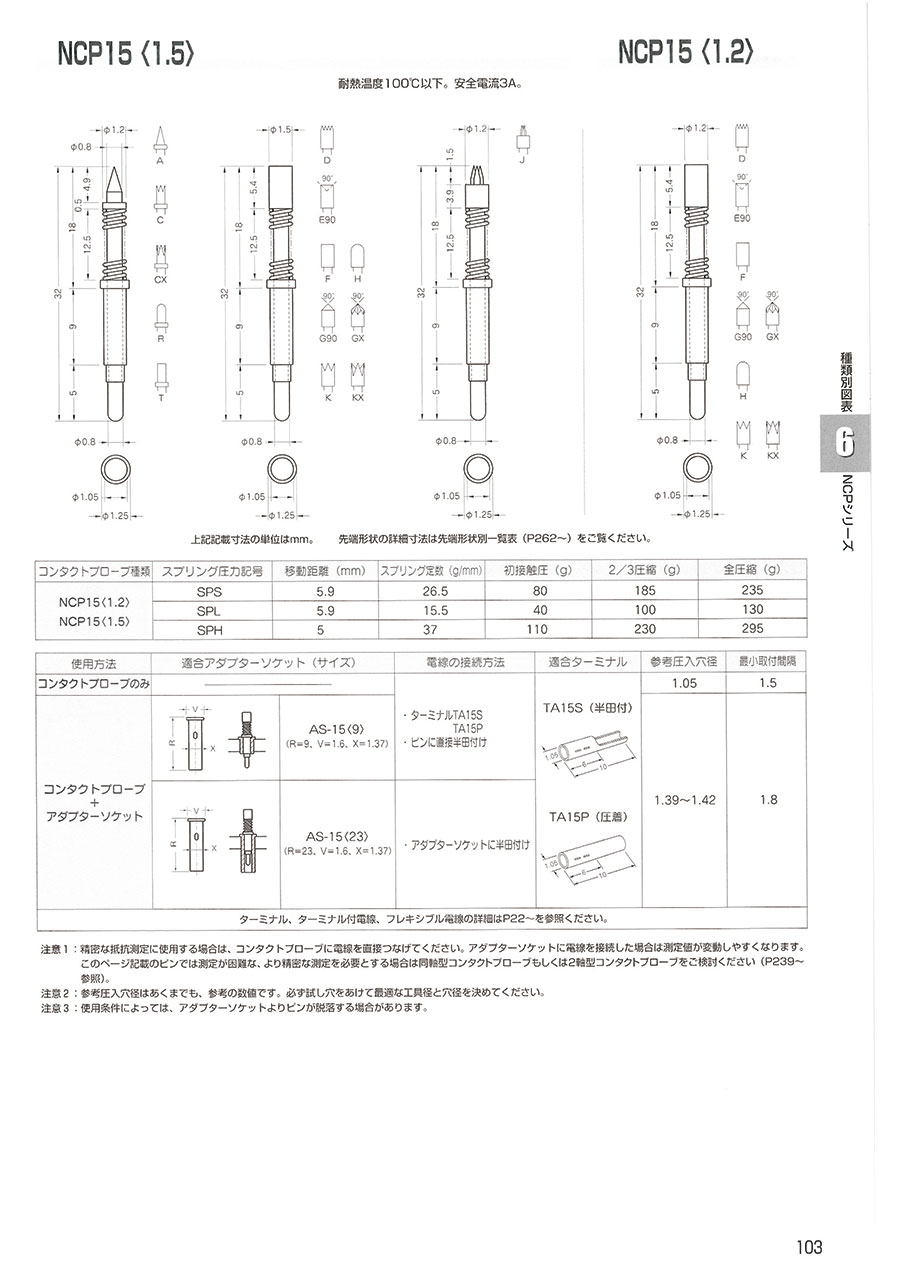

外形図

NCP15<1.5>

NCP250

耐熱温度100℃以下。安全電流3A。

耐熱温度100℃以下。安全電流5A。

製品仕様

NCP15<1.5>

コンタクトプローブ種類	スプリング圧力記号	移動距離（mm）	スプリング定数（g/mm）	初接触圧（g）	2/3圧縮（g）	全圧縮（g）
NCP15<1.5>	SPS	5.9	26.5	80	185	235

使用方法	適合アダプターソケット（サイズ）		電線の接続方法	適合ターミナル	参考圧入穴径	最小取付間隔
コンタクトプローブのみ	-		・ターミナルTA15S TA15P ・ピンに直接半田付け	TA15S（半田付） TA15P（圧着）	1.05	1.5
コンタクトプローブ + アダプターソケット		AS-15<9> （R=9、V=1.6、X=1.37）	・ターミナルTA15S TA15P ・ピンに直接半田付け		1.39～1.42	1.8
コンタクトプローブ + アダプターソケット		AS-15<23> （R=23、V=1.6、X=1.37）	・アダプターソケットに半田付け		1.39～1.42	1.8
ターミナル、ターミナル付電線、フレキシブル電線の詳細はデジタルカタログP22～を参照ください。

注意1:精密な抵抗測定に使用する場合は、コンタクトプローブに電線を直接つなげてください。アダプターソケットに電線を接続した場合は測定値が変動しやすくなります。
注意2:参考圧入穴径はあくまでも、参考の数値です。必ず試し穴をあけて最適な工具径と穴径を決めてください。
注意3:使用条件によっては、アダプターソケットよりピンが脱落する場合があります。

NCP250

コンタクトプローブ種類	スプリング圧力記号	移動距離（mm）	スプリング定数（g/mm）	初接触圧（g）	2/3圧縮（g）	全圧縮（g）
NCP250	SPS	10.5	23	140	300	380

使用方法	適合アダプターソケット（サイズ）		電線の接続方法	適合ターミナル	参考圧入穴径	最小取付間隔
コンタクトプローブのみ	-		・ターミナルTA25S TA30T ・ターミナル付電線（TA30<S>FF10L50<A>）（TA30<S>FF20L50<A>）・ピンに直接半田付け	TA25S（半田付） TA30T（圧着）	1.65	2.8
コンタクトプローブ + アダプターソケット		AS-25<15> AS-S-25<15> （R=15、V=2.3、X=2）			2.03～2.07	2.8
コンタクトプローブ + アダプターソケット		AS-25<35> AS-S-25<35> （R=35、V=2.3、X=2）	・アダプターソケットに半田付け		2.03～2.07	2.8
AS-S-25はAS-25よりも保持力の強い強圧型アダプターソケットです。詳細はデジタルカタログP20～を参照ください。ターミナル、ターミナル付電線、フレキシブル電線の詳細はデジタルカタログP22～を参照ください。

型番リスト

表示件数

型番

NCP15<1.5>-D-SPS

NCP15<1.5>-F-SPS

NCP250-B-SPS

取付ピッチ

(mm)

プロープ先端形状

スプリング圧［2/3ストローク］（範囲）

(gf)

ストローク量（範囲）

(mm)

許容電流

(A)

プランジャ外径

(mm)

リセプタクル最外径（範囲）

(mm)

バレル/リセプタクル外径（範囲）

(mm)

バレル/リセプタクル長さ（範囲）

(mm)

ストローク量

(mm)

初期スプリング圧

(gf)

スプリング圧［2/3ストローク］

(gf)

プランジャ長さ L1

(mm)

リセプタクル最外径 V

(φ)

バレル・リセプタクル長さ R

(mm)

初期スプリング圧（範囲）

(gf)

バレル・リセプタクル外径

(mm)

プランジャ外径

(mm)

最小発注数量

1.5	ワッフル	150.1～200.0	5.0～6.5	3	1.21～1.50	1.01～1.50	1.01～1.50	10.1～15.0	5.9	80	185	18	1.25	14	50.1～100	1.05	1.5	10個
1.5	フラット	150.1～200.0	5.0～6.5	3	1.21～1.50	1.01～1.50	1.01～1.50	10.1～15.0	5.9	80	185	18	1.25	14	50.1～100	1.05	1.5	10個
2.8	ワッフル	200.1～300.0	9.6～	5	1.51～2.00	1.51～2.00	1.51～2.00	15.1～20.0	10.5	140	300	28.5	2	20	100.1～200	1.65	2.0	10個

通常単価(税別) (税込単価)	通常出荷日

826円 ( 909円 )	5日目
920円 ( 1,012円 )	5日目
844円 ( 928円 )	5日目

詳細情報

基本情報

基本情報

アウタータイプスプリングプローブです。一体型のため高耐久・高精度の測定を約束できます。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
