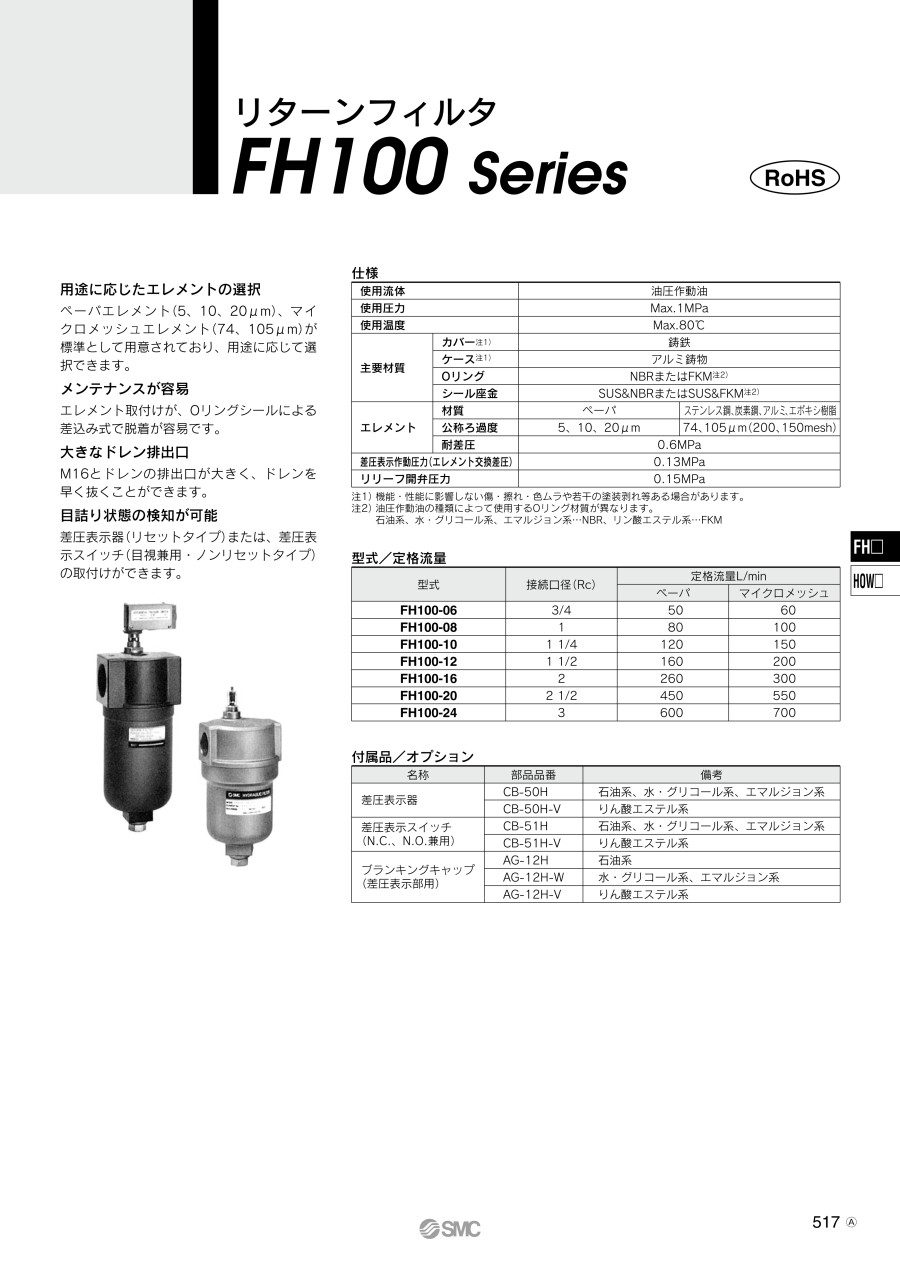

リターンフィルタ FH100シリーズ

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
  • ■SMC エアシリンダ製品の選定・技術情報
    特集ページは こちら から、ご確認下さい。

    ■SMC製品取扱いについて
    Webページが無い製品については順次公開を予定しています。
    型番が決まっている方は こちら から、お見積/ご注文下さい。
  • スペック、材質の詳細はカタログをご参照ください。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定:候補が457型番あります。
数量:

商品情報

外形図

リターンフィルタ FH100シリーズ 外形図
リターンフィルタ FH100シリーズ 差圧表示器外形図

差圧表示器

リターンフィルタ FH100シリーズ 差圧表示スイッチ外形図

差圧表示スイッチ

製品仕様

使用流体油圧作動油
使用圧力Max.1MPa
使用温度Max.80℃
主要材質カバー注1)鋳鉄
ケース注1)アルミ鋳物
OリングNBRまたはFKM注2)
シール座金SUS&NBRまたはSUS&FKM注2)
エレメント材質ペーパステンレス鋼、炭素鋼、アルミ、エポキシ樹脂
公称ろ過度5、10、20μm74、105μm(200、150mesh)
耐差圧0.6MPa
差圧表示作動圧力(エレメント交換差圧)0.13MPa
リリーフ開弁圧力0.15MPa

注1)機能・性能に影響しない傷・擦れ・色ムラや若干の塗装剥れ等ある場合があります。
注2)油圧作動油の種類によって使用するOリング材質が異なります。
      石油系、水・グリコール系、エマルジョン系…NBR、リン酸エステル系…FKM

規格表

リターンフィルタ FH100シリーズ 規格表

性能・試験情報

流量特性

リターンフィルタ FH100シリーズ FH100-06~24:ろ過度10μm流量特性図

条件:使用流体 タービン油2種VG56
      測定圧力 1MPa
      粘度 45mm2/s
      ろ材 ペーパ
      公称ろ過度 10μm

リターンフィルタ FH100シリーズ FH100-06~24:ろ過度74μm流量特性図

条件:使用流体 タービン油2種VG56
      測定圧力 1MPa
      粘度 45mm2/s
      ろ材 マイクロメッシュ
      公称ろ過度 74μm

型番リスト

表示件数

種類

製品種類

油圧作動油

接続口径

公称ろ過度

(μm)

差圧表示

リリーフ弁

Oリング呼び

エレメント

オーダーメイド仕様

適用フィルタ型式

最小発注数量
関連部品
差圧表示器
石油系、水・グリコール系、エマルジョン系
なし
なし
-
なし
なし
なし
なし(標準)
なし
1個
関連部品
差圧表示器
りん酸エステル系
なし
なし
-
なし
なし
なし
なし(標準)
なし
1個
関連部品
差圧表示スイッチ
石油系、水・グリコール系、エマルジョン系
なし
なし
-
なし
なし
なし
なし(標準)
なし
1個
関連部品
差圧表示スイッチ
りん酸エステル系
なし
なし
-
なし
なし
なし
なし(標準)
なし
1個
関連部品
エレメント
石油系
なし
3
-
なし
なし
マイクロメッシュ
なし(標準)
FH100-16
1個
関連部品
エレメント
りん酸エステル系
なし
3
-
なし
なし
マイクロメッシュ
なし(標準)
FH100-16
1個
関連部品
エレメント
水・グリコール系、エマルジョン系
なし
3
-
なし
なし
マイクロメッシュ
なし(標準)
FH100-16
1個
関連部品
エレメント
石油系
なし
5
-
なし
なし
マイクロメッシュ
なし(標準)
FH100-16
1個
関連部品
エレメント
りん酸エステル系
なし
5
-
なし
なし
マイクロメッシュ
なし(標準)
FH100-16
1個
関連部品
エレメント
水・グリコール系、エマルジョン系
なし
5
-
なし
なし
マイクロメッシュ
なし(標準)
FH100-16
1個
関連部品
エレメント
石油系
なし
10
-
なし
なし
マイクロメッシュ
なし(標準)
FH100-16
1個
関連部品
エレメント
りん酸エステル系
なし
10
-
なし
なし
マイクロメッシュ
なし(標準)
FH100-16
1個
関連部品
エレメント
水・グリコール系、エマルジョン系
なし
10
-
なし
なし
マイクロメッシュ
なし(標準)
FH100-16
1個
関連部品
エレメント
石油系
なし
20
-
なし
なし
マイクロメッシュ
なし(標準)
FH100-16
1個
関連部品
エレメント
りん酸エステル系
なし
20
-
なし
なし
マイクロメッシュ
なし(標準)
FH100-16
1個
関連部品
エレメント
水・グリコール系、エマルジョン系
なし
20
-
なし
なし
マイクロメッシュ
なし(標準)
FH100-16
1個
関連部品
エレメント
石油系
なし
40
-
なし
なし
マイクロメッシュ
なし(標準)
FH100-16
1個
関連部品
エレメント
りん酸エステル系
なし
40
-
なし
なし
マイクロメッシュ
なし(標準)
FH100-16
1個
関連部品
エレメント
水・グリコール系、エマルジョン系
なし
40
-
なし
なし
マイクロメッシュ
なし(標準)
FH100-16
1個
関連部品
エレメント
石油系
なし
74
-
なし
なし
マイクロメッシュ
なし(標準)
FH100-16
1個
関連部品
エレメント
りん酸エステル系
なし
74
-
なし
なし
マイクロメッシュ
なし(標準)
FH100-16
1個
関連部品
エレメント
水・グリコール系、エマルジョン系
なし
74
-
なし
なし
マイクロメッシュ
なし(標準)
FH100-16
1個
関連部品
エレメント
石油系
なし
105
-
なし
なし
マイクロメッシュ
なし(標準)
FH100-16
1個
関連部品
エレメント
りん酸エステル系
なし
105
-
なし
なし
マイクロメッシュ
なし(標準)
FH100-16
1個
関連部品
エレメント
水・グリコール系、エマルジョン系
なし
105
-
なし
なし
マイクロメッシュ
なし(標準)
FH100-16
1個
関連部品
エレメント
石油系
なし
149
-
なし
なし
マイクロメッシュ
なし(標準)
FH100-16
1個
関連部品
エレメント
りん酸エステル系
なし
149
-
なし
なし
マイクロメッシュ
なし(標準)
FH100-16
1個
関連部品
エレメント
水・グリコール系、エマルジョン系
なし
149
-
なし
なし
マイクロメッシュ
なし(標準)
FH100-16
1個
関連部品
エレメント
石油系
なし
270
-
なし
なし
マイクロメッシュ
なし(標準)
FH100-16
1個
関連部品
エレメント
りん酸エステル系
なし
270
-
なし
なし
マイクロメッシュ
なし(標準)
FH100-16
1個
関連部品
エレメント
水・グリコール系、エマルジョン系
なし
270
-
なし
なし
マイクロメッシュ
なし(標準)
FH100-16
1個
関連部品
エレメント
石油系
なし
3
-
なし
なし
マイクロメッシュ
なし(標準)
FH100-20、FH100-24
1個
関連部品
エレメント
りん酸エステル系
なし
3
-
なし
なし
マイクロメッシュ
なし(標準)
FH100-20、FH100-24
1個
関連部品
エレメント
水・グリコール系、エマルジョン系
なし
3
-
なし
なし
マイクロメッシュ
なし(標準)
FH100-20、FH100-24
1個
関連部品
エレメント
石油系
なし
5
-
なし
なし
マイクロメッシュ
なし(標準)
FH100-20、FH100-24
1個
関連部品
エレメント
りん酸エステル系
なし
5
-
なし
なし
マイクロメッシュ
なし(標準)
FH100-20、FH100-24
1個
関連部品
エレメント
水・グリコール系、エマルジョン系
なし
5
-
なし
なし
マイクロメッシュ
なし(標準)
FH100-20、FH100-24
1個
関連部品
エレメント
石油系
なし
10
-
なし
なし
マイクロメッシュ
なし(標準)
FH100-20、FH100-24
1個
関連部品
エレメント
りん酸エステル系
なし
10
-
なし
なし
マイクロメッシュ
なし(標準)
FH100-20、FH100-24
1個
関連部品
エレメント
水・グリコール系、エマルジョン系
なし
10
-
なし
なし
マイクロメッシュ
なし(標準)
FH100-20、FH100-24
1個
関連部品
エレメント
石油系
なし
20
-
なし
なし
マイクロメッシュ
なし(標準)
FH100-20、FH100-24
1個
関連部品
エレメント
りん酸エステル系
なし
20
-
なし
なし
マイクロメッシュ
なし(標準)
FH100-20、FH100-24
1個
関連部品
エレメント
水・グリコール系、エマルジョン系
なし
20
-
なし
なし
マイクロメッシュ
なし(標準)
FH100-20、FH100-24
1個
関連部品
エレメント
石油系
なし
40
-
なし
なし
マイクロメッシュ
なし(標準)
FH100-20、FH100-24
1個
関連部品
エレメント
りん酸エステル系
なし
40
-
なし
なし
マイクロメッシュ
なし(標準)
FH100-20、FH100-24
1個
関連部品
エレメント
水・グリコール系、エマルジョン系
なし
40
-
なし
なし
マイクロメッシュ
なし(標準)
FH100-20、FH100-24
1個
関連部品
エレメント
りん酸エステル系
なし
74
-
なし
なし
マイクロメッシュ
なし(標準)
FH100-20、FH100-24
1個
関連部品
エレメント
水・グリコール系、エマルジョン系
なし
74
-
なし
なし
マイクロメッシュ
なし(標準)
FH100-20、FH100-24
1個
関連部品
エレメント
石油系
なし
105
-
なし
なし
マイクロメッシュ
なし(標準)
FH100-20、FH100-24
1個
関連部品
エレメント
りん酸エステル系
なし
105
-
なし
なし
マイクロメッシュ
なし(標準)
FH100-20、FH100-24
1個
関連部品
エレメント
水・グリコール系、エマルジョン系
なし
105
-
なし
なし
マイクロメッシュ
なし(標準)
FH100-20、FH100-24
1個
関連部品
エレメント
石油系
なし
149
-
なし
なし
マイクロメッシュ
なし(標準)
FH100-20、FH100-24
1個
関連部品
エレメント
りん酸エステル系
なし
149
-
なし
なし
マイクロメッシュ
なし(標準)
FH100-20、FH100-24
1個
関連部品
エレメント
水・グリコール系、エマルジョン系
なし
149
-
なし
なし
マイクロメッシュ
なし(標準)
FH100-20、FH100-24
1個
関連部品
エレメント
石油系
なし
270
-
なし
なし
マイクロメッシュ
なし(標準)
FH100-20、FH100-24
1個
関連部品
エレメント
りん酸エステル系
なし
270
-
なし
なし
マイクロメッシュ
なし(標準)
FH100-20、FH100-24
1個
関連部品
エレメント
水・グリコール系、エマルジョン系
なし
270
-
なし
なし
マイクロメッシュ
なし(標準)
FH100-20、FH100-24
1個
関連部品
エレメント
石油系
なし
3
-
なし
なし
マイクロメッシュ
なし(標準)
FH100-06、FH100-08
1個
関連部品
エレメント
りん酸エステル系
なし
3
-
なし
なし
マイクロメッシュ
なし(標準)
FH100-06、FH100-08
1個
関連部品
エレメント
水・グリコール系、エマルジョン系
なし
3
-
なし
なし
マイクロメッシュ
なし(標準)
FH100-06、FH100-08
1個
通常単価(税別) (税込単価)
通常出荷日
3,760
( 4,136 )
6日目
3,978
( 4,376 )
19日目
7,967
( 8,764 )
6日目
7,977
( 8,775 )
19日目
91,77382,595
( 90,855 )
19日目
97,96588,168
( 96,985 )
19日目
97,17987,461
( 96,207 )
19日目
51,800
( 56,980 )
19日目
57,93552,141
( 57,355 )
19日目
57,12151,408
( 56,549 )
19日目
47,780
( 52,558 )
19日目
53,53548,181
( 52,999 )
19日目
52,71947,447
( 52,192 )
19日目
39,155
( 43,071 )
19日目
44,08539,676
( 43,644 )
19日目
44,35039,915
( 43,907 )
19日目
28,198
( 31,018 )
19日目
32,90029,610
( 32,571 )
19日目
32,06428,857
( 31,743 )
19日目
12,547
( 13,802 )
19日目
13,710
( 15,081 )
19日目
13,033
( 14,336 )
19日目
12,547
( 13,802 )
19日目
13,710
( 15,081 )
19日目
13,033
( 14,336 )
19日目
22,818
( 25,100 )
19日目
27,57624,818
( 27,300 )
19日目
26,71924,047
( 26,452 )
19日目
22,818
( 25,100 )
19日目
27,57624,818
( 27,300 )
19日目
26,71924,047
( 26,452 )
19日目
154,846139,361
( 153,297 )
19日目
165,046148,541
( 163,395 )
19日目
163,702147,331
( 162,064 )
19日目
80,18672,167
( 79,384 )
19日目
86,33777,703
( 85,473 )
19日目
84,99376,493
( 84,142 )
19日目
72,57965,321
( 71,853 )
19日目
78,32670,493
( 77,542 )
19日目
76,98169,282
( 76,210 )
19日目
56,45350,807
( 55,888 )
19日目
63,22256,899
( 62,589 )
19日目
61,85455,668
( 61,235 )
19日目
35,949
( 39,544 )
19日目
42,17837,960
( 41,756 )
19日目
40,74936,674
( 40,341 )
19日目
17,257
( 18,983 )
19日目
15,987
( 17,586 )
19日目
15,504
( 17,054 )
19日目
17,257
( 18,983 )
19日目
15,987
( 17,586 )
19日目
25,880
( 28,468 )
19日目
30,89727,807
( 30,588 )
19日目
30,24127,216
( 29,938 )
19日目
25,880
( 28,468 )
19日目
30,89727,807
( 30,588 )
19日目
30,24127,216
( 29,938 )
19日目
41,529
( 45,682 )
19日目
46,27541,647
( 45,812 )
19日目
45,87841,290
( 45,419 )
19日目

詳細情報

基本情報

【特長】
・用途に応じたエレメントの選択
・メンテナンスが容易
・大きなドレン排出口
・目詰り状態の検知が可能
