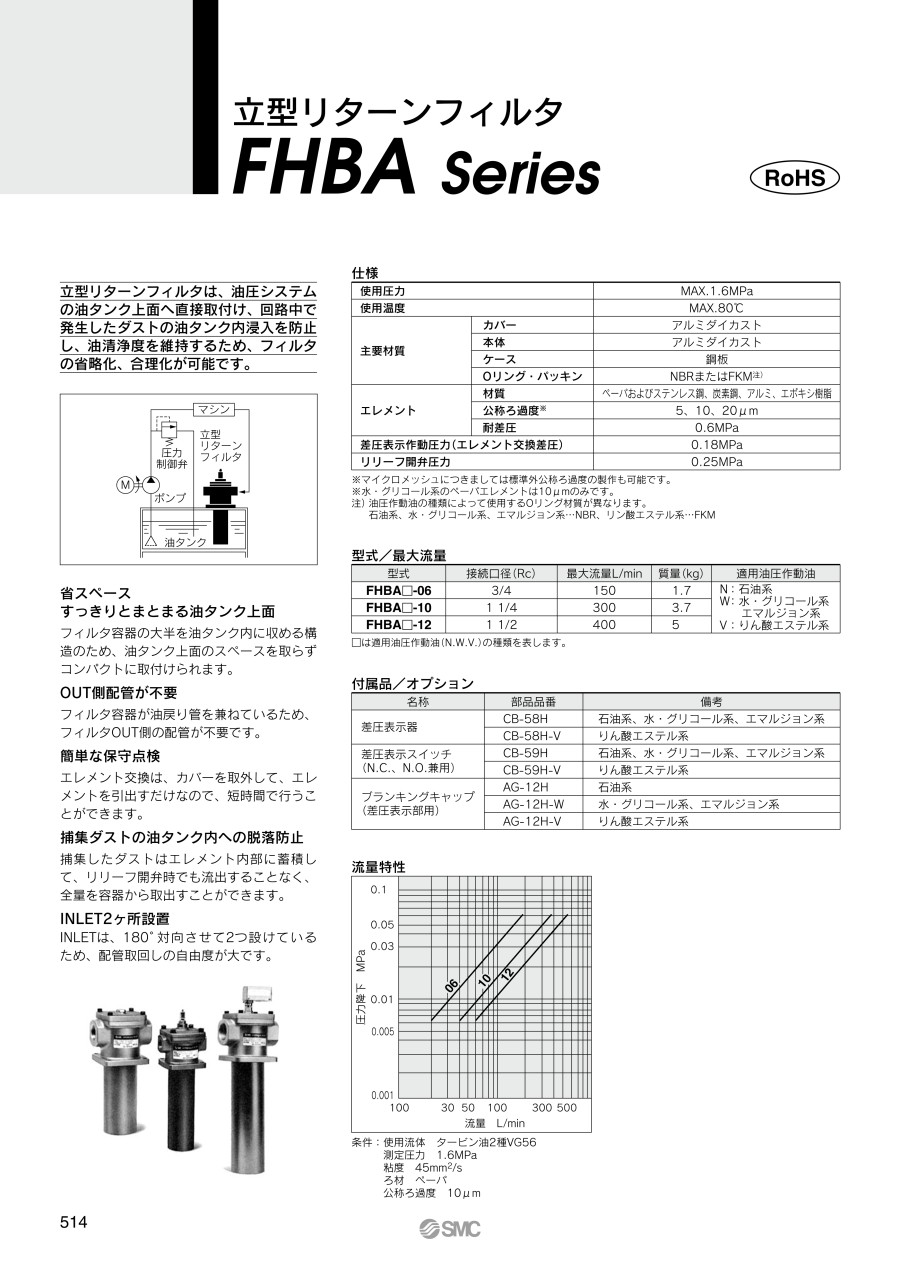

立型リターンフィルタ FHBAシリーズ
- 通常単価(税別)
- 92円～67,953円
- 税込単価
- 101円～74,748円
立型リターンフィルタは、油圧システムの油タンク上面へ直接取付け、回路中で発生し...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
商品情報
外形図
差圧表示器
差圧表示スイッチ
製品仕様
| 使用圧力 | MAX.1.6MPa | |
|---|---|---|
| 使用温度 | MAX.80℃ | |
| 主要材質 | カバー | アルミダイカスト |
| 本体 | アルミダイカスト | |
| ケース | 鋼板 | |
| Oリング・パッキン | NBRまたはFKM注） | |
| エレメント | 材質 | ペーパおよびステンレス鋼、炭素鋼、アルミ、エポキシ樹脂 |
| 公称ろ過度※ | 5、10、20μm | |
| 耐差圧 | 0.6MPa | |
| 差圧表示作動圧力（エレメント交換差圧） | 0.18MPa | |
| リリーフ開弁圧力 | 0.25MPa | |
※マイクロメッシュにつきましては標準外公称ろ過度の製作も可能です。
※水・グリコール系のペーパエレメントは10μmのみです。
注）油圧作動油の種類によって使用するOリング材質が異なります。
石油系、水・グリコール系、エマルジョン系…NBR、リン酸エステル系…FKM
規格表
性能・試験情報
流量特性
条件：使用流体 タービン油2種VG56
測定圧力 1.6MPa
粘度 45mm2/s
ろ材 ペーパ
公称ろ過度 10μm
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
297円 ( 327円 ) | 19日目 |
1,049円 ( 1,154円 ) | 10日目 |
343円 ( 377円 ) | 19日目 |
2,051円 ( 2,256円 ) | 10日目 |
3,760円 ( 4,136円 ) | 19日目 |
3,978円 ( 4,376円 ) | 19日目 |
7,967円 ( 8,764円 ) | 16日目 |
7,977円 ( 8,775円 ) | 19日目 |
19,621円 ( 21,583円 ) | 19日目 |
19,621円 ( 21,583円 ) | 19日目 |
19,621円 ( 21,583円 ) | 19日目 |
29,466円 ( 32,413円 ) | 19日目 |
29,466円 ( 32,413円 ) | 19日目 |
29,466円 ( 32,413円 ) | 19日目 |
40,213円 ( 44,234円 ) | 19日目 |
40,213円 ( 44,234円 ) | 19日目 |
40,213円 ( 44,234円 ) | 19日目 |
3,067円 ( 3,374円 ) | 19日目 |
3,216円 ( 3,538円 ) | 在庫品1日目当日出荷可能 |
3,295円 ( 3,625円 ) | 19日目 |
3,295円 ( 3,625円 ) | 6日目 |
3,750円 ( 4,125円 ) | 19日目 |
4,206円 ( 4,627円 ) | 6日目 |
5,688円 ( 6,257円 ) | 19日目 |
4,206円 ( 4,627円 ) | 6日目 |
4,548円 ( 5,003円 ) | 19日目 |
5,589円 ( 6,148円 ) | 在庫品1日目当日出荷可能 |
7,398円 ( 8,138円 ) | 19日目 |
4,776円 ( 5,254円 ) | 6日目 |
31,498円 ( 34,648円 ) | 19日目 |
31,358円 ( 34,494円 ) | 19日目 |
35,019円 ( 38,521円 ) | 19日目 |
35,019円 ( 38,521円 ) | 19日目 |
31,816円 ( 34,998円 ) | 19日目 |
39,795円 ( 43,775円 ) | 19日目 |
40,127円 ( 44,140円 ) | 19日目 |
34,084円 ( 37,492円 ) | 19日目 |
36,093円 ( 39,702円 ) | 19日目 |
31,816円 ( 34,998円 ) | 19日目 |
39,795円 ( 43,775円 ) | 19日目 |
39,795円 ( 43,775円 ) | 19日目 |
34,084円 ( 37,492円 ) | 19日目 |
34,882円 ( 38,370円 ) | 19日目 |
14,714円 ( 16,185円 ) | 19日目 |
18,125円 ( 19,938円 ) | 19日目 |
14,714円 ( 16,185円 ) | 19日目 |
14,714円 ( 16,185円 ) | 19日目 |
22,695円 ( 24,965円 ) | 19日目 |
22,695円 ( 24,965円 ) | 19日目 |
18,125円 ( 19,938円 ) | 19日目 |
18,125円 ( 19,938円 ) | 6日目 |
14,714円 ( 16,185円 ) | 19日目 |
14,714円 ( 16,185円 ) | 19日目 |
22,695円 ( 24,965円 ) | 19日目 |
18,125円 ( 19,938円 ) | 19日目 |
18,125円 ( 19,938円 ) | 6日目 |
44,242円 ( 48,666円 ) | 19日目 |
47,102円 ( 51,812円 ) | 19日目 |
47,765円 ( 52,542円 ) | 19日目 |
44,354円 ( 48,789円 ) | 19日目 |
詳細情報
基本情報
立型リターンフィルタは、油圧システムの油タンク上面へ直接取付け、回路中で発生したダストの油タンク内浸入を防止し、油清浄度を維持するため、フィルタの省略化、合理化が可能です。
【特長】
・省スペース、すっきりとまとまる油タンク上面
・OUT側配管が不要
・簡単な保守点検
・捕集ダストの油タンク内への脱落防止
・INLET2ヶ所設置
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
