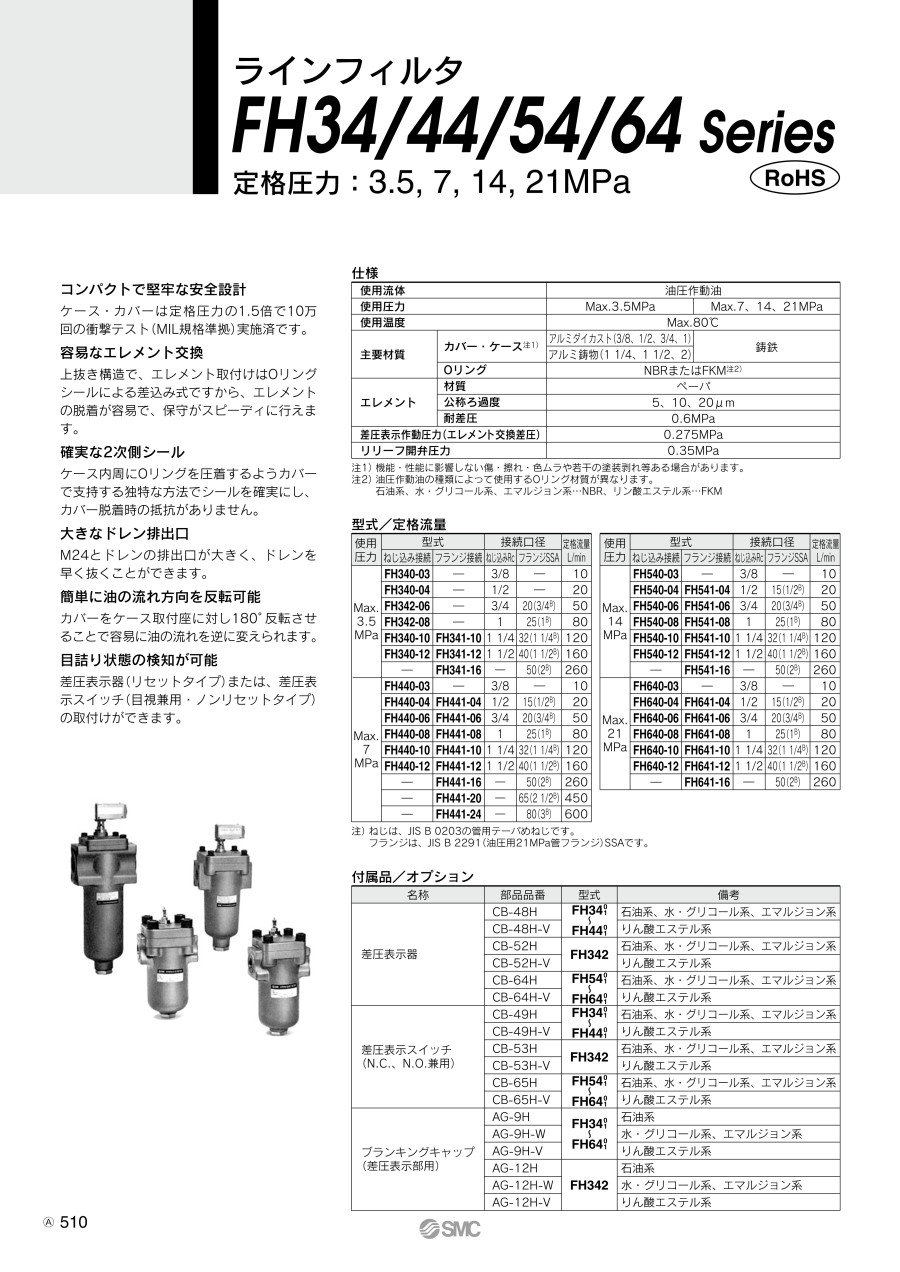

ラインフィルタ FH34・44・54・64シリーズ
- 通常単価(税別)
- 109円～185,830円
- 税込単価
- 120円～204,413円
【特長】・コンパクトで堅牢な安全設計・容易なエレメント交換・確実な2次側シール...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
商品情報
外形図
（※）内寸法はFH342タイプの場合
製品仕様
| 使用流体 | 油圧作動油 | ||
|---|---|---|---|
| 使用圧力 | Max.3.5MPa | Max.7、14、21MPa | |
| 使用温度 | Max.80℃ | ||
| 主要材質 | カバー・ケース注1） | アルミダイカスト（3/8、1/2、3/4、1） | 鋳鉄 |
| アルミ鋳物（1 1/4、1 1/2、2） | |||
| Oリング | NBRまたはFKM注2） | ||
| エレメント | 材質 | ペーパ | |
| 公称ろ過度 | 5、10、20μm | ||
| 耐差圧 | 0.6MPa | ||
| 差圧表示作動圧力（エレメント交換差圧） | 0.275MPa | ||
| リリーフ開弁圧力 | 0.35MPa | ||
注1）機能・性能に影響しない傷・擦れ・色ムラや若干の塗装剥れ等ある場合があります。
注2）油圧作動油の種類によって使用するOリング材質が異なります。
石油系、水・グリコール系、エマルジョン系…NBR、リン酸エステル系…FKM
規格表
注）ねじは、JIS B 0203の管用テーパめねじです。
フランジは、JIS B 2291（油圧用21MPa管フランジ）SSAです。
性能・試験情報
流量特性
条件：使用流体 タービン油2種VG56
測定圧力 3.5・7MPa
粘度 45mm2/s
ろ材 ペーパ
公称ろ過度 10μm
条件：使用流体 タービン油2種VG56
測定圧力 14MPa
粘度 45mm2/s
ろ材 ペーパ
公称ろ過度 10μm
条件：使用流体 タービン油2種VG56
測定圧力 21MPa
粘度 45mm2/s
ろ材 ペーパ
公称ろ過度 10μm
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,365円 ( 1,502円 ) | 19日目 |
2,108円 ( 2,319円 ) | 19日目 |
3,760円 ( 4,136円 ) | 6日目 |
3,978円 ( 4,376円 ) | 19日目 |
7,967円 ( 8,764円 ) | 6日目 |
7,977円 ( 8,775円 ) | 19日目 |
3,760円 ( 4,136円 ) | 6日目 |
3,978円 ( 4,376円 ) | 19日目 |
7,967円 ( 8,764円 ) | 6日目 |
7,977円 ( 8,775円 ) | 19日目 |
3,417円 ( 3,759円 ) | 19日目 |
3,978円 ( 4,376円 ) | 19日目 |
7,853円 ( 8,638円 ) | 19日目 |
7,977円 ( 8,775円 ) | 19日目 |
33,778円 ( 37,156円 ) | 19日目 |
34,301円 ( 37,731円 ) | 19日目 |
34,263円 ( 37,689円 ) | 19日目 |
25,775円 ( 28,353円 ) | 19日目 |
26,318円 ( 28,950円 ) | 19日目 |
26,260円 ( 28,886円 ) | 19日目 |
25,008円 ( 27,509円 ) | 6日目 |
25,533円 ( 28,086円 ) | 19日目 |
25,494円 ( 28,043円 ) | 19日目 |
23,255円 ( 25,581円 ) | 19日目 |
23,798円 ( 26,178円 ) | 19日目 |
23,740円 ( 26,114円 ) | 19日目 |
21,133円 ( 23,246円 ) | 19日目 |
21,656円 ( 23,822円 ) | 19日目 |
21,616円 ( 23,778円 ) | 19日目 |
20,357円 ( 22,393円 ) | 19日目 |
20,881円 ( 22,969円 ) | 19日目 |
20,841円 ( 22,925円 ) | 19日目 |
20,211円 ( 22,232円 ) | 19日目 |
20,735円 ( 22,809円 ) | 6日目 |
20,698円 ( 22,768円 ) | 19日目 |
20,067円 ( 22,074円 ) | 19日目 |
20,591円 ( 22,650円 ) | 19日目 |
20,552円 ( 22,607円 ) | 19日目 |
20,067円 ( 22,074円 ) | 19日目 |
20,591円 ( 22,650円 ) | 19日目 |
20,552円 ( 22,607円 ) | 19日目 |
71,773円 ( 78,950円 ) | 19日目 |
72,261円 ( 79,487円 ) | 19日目 |
72,211円 ( 79,432円 ) | 19日目 |
46,424円 ( 51,066円 ) | 19日目 |
46,947円 ( 51,642円 ) | 19日目 |
46,908円 ( 51,599円 ) | 19日目 |
43,032円 ( 47,335円 ) | 19日目 |
43,556円 ( 47,912円 ) | 19日目 |
43,516円 ( 47,868円 ) | 19日目 |
35,861円 ( 39,447円 ) | 19日目 |
36,385円 ( 40,024円 ) | 19日目 |
36,345円 ( 39,980円 ) | 19日目 |
26,696円 ( 29,366円 ) | 19日目 |
27,236円 ( 29,960円 ) | 19日目 |
27,178円 ( 29,896円 ) | 6日目 |
23,651円 ( 26,016円 ) | 19日目 |
24,178円 ( 26,596円 ) | 19日目 |
24,138円 ( 26,552円 ) | 19日目 |
22,731円 ( 25,004円 ) | 19日目 |
詳細情報
基本情報
【特長】
・コンパクトで堅牢な安全設計
・容易なエレメント交換
・確実な2次側シール
・大きなドレン排出口
・簡単に油の流れ方向を反転可能
・目詰り状態の検知が可能
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
