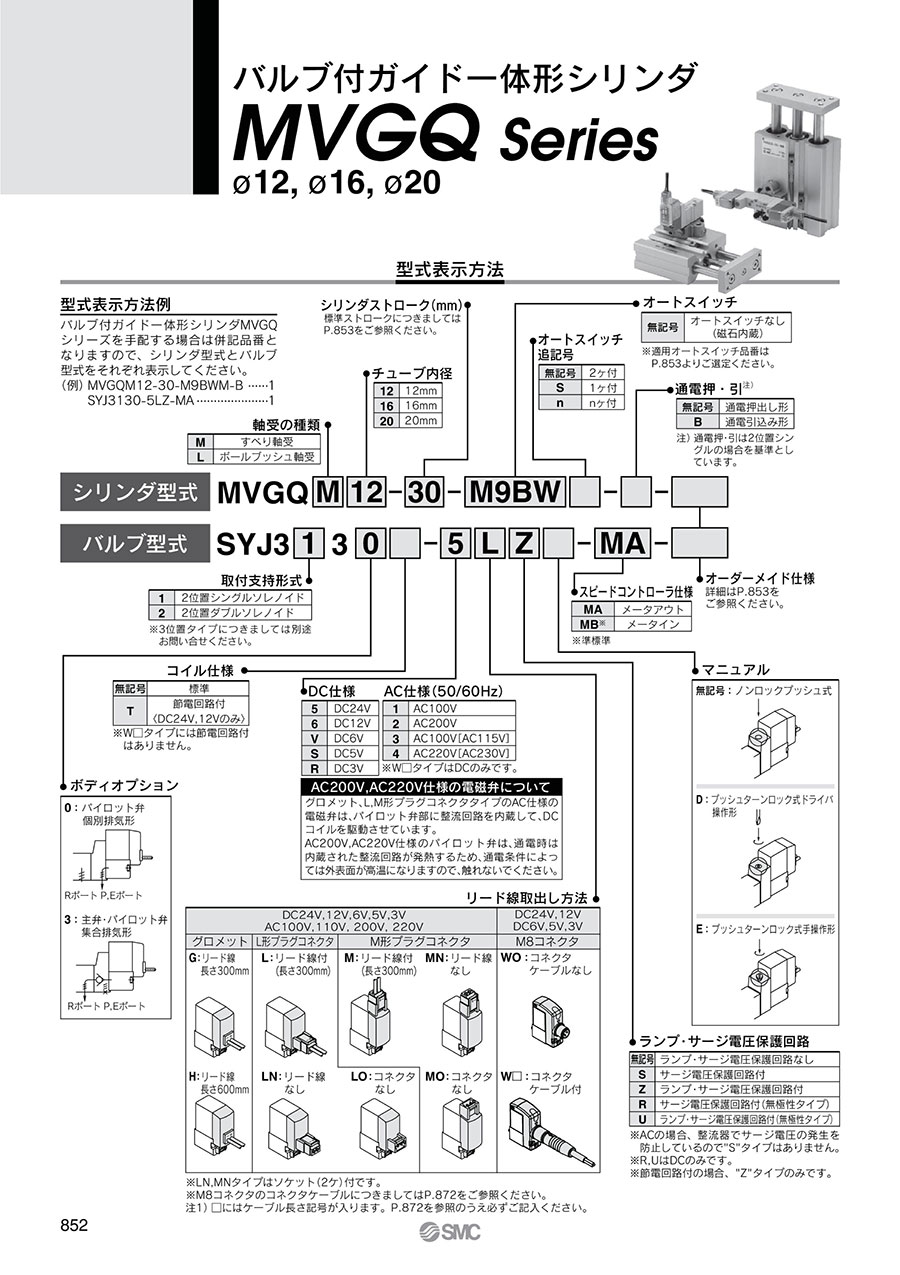

バルブ付ガイド一体形シリンダ MVGQシリーズ（Φ12・Φ16・Φ20）
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 15,708円～42,330円特別価格
- 税込単価
- 17,279円～46,563円特別価格
バルブ、スピードコントローラとシリンダを一体化。【特長】・シリンダサイズに合っ...
詳細情報を確認するご注意
- 2025年3月1日工場出荷分よりスイッチの色味が変更となりました。 スイッチの色味は選定・交換不可となります。 旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
- バルブは別注文となります。バルブ付ガイド一体形シリンダ MVGQシリーズ用バルブ（Φ12～Φ20用）をご確認ください
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
商品情報
外形図
MVGQM,MVGQL（φ12・φ16・φ20）
※本図はSYJ3130-□G装着時です。
※［］はACの場合です。
製品仕様
製品仕様
| シリンダチューブ内径（mm） | 12,16,20 | |
|---|---|---|
| 作動方式 | 複動 | |
| 使用流体 | 空気 | |
| 軸受の種類 | すベり軸受（MVGQM）、ボールブッシュ軸受（MVGQL） | |
| 使用圧力範囲 （Mpa） | 2位置シングル | 0.15～0.7 |
| 2位置ダブル | φ12、φ16:0.12～0.7、φ20:0.1～0.7 | |
| 周囲温度および使用流体温度（℃） | -10℃～50℃（ただし、凍結なきこと） | |
| 使用ピストン速度（mm/s） | 50～500 | |
| クッション | 両側ラバークッション | |
| 給油 | 無給油 | |
| ストローク長さの許容差（mm） | 0～+1.5 | |
製品仕様
| 型番 | SYG3000シリーズ | ||
|---|---|---|---|
| 手動操作 | ノンロックプッシュ式、プッシュターンロック式ドライバ操作形、 プッシュターン式手操作形 | ||
| パイロット排気方式 | パイロット弁個別排気形、主弁・パイロット弁集合排気形 | ||
| 注1）耐衝撃/耐振動（m/s2） | 150/30 | ||
| 保護構造 | 防麈（※M8コネクタはIP65） | ||
| リード線取出し方式 | グロメット（G）・（H）、L形プラグコネクタ（L）、 M形プラグコネクタ（M）、M8コネクタ（W） | ||
| コイル定格電圧（V） | DC | 24、12、6、5、3 | |
| AC50/60Hz | ※100、※110、※200、※220 | ||
| 許容電圧変動 | ※定格電圧の±10% | ||
| 注2）消費電力（W） | DC | 標準 | 0.35（ランプ付:0.4） |
| 節電回路付 | 0.1（ランプ付のみ） | ||
| 注2）皮相電力（VA） | AC | 100V | 0.78（ランプ付:0.81） |
| 110V ［115V］ | 0.86（ランプ付:0.89） ［0.94（ランプ付:0.97）］ | ||
| 200V | 1.18（ランプ付:1.22） | ||
| 220V ［230V］ | 1.30（ランプ付:1.34） ［1.42（ランプ付:1.46）］ | ||
| サージ電圧保護回路 | ダイオード（無極性タイプはバリスタ） | ||
| インジケータランプ | LED | ||
※IEC60529による。
※AC100VとAC115V、AC200VとAC230Vは共通です。
※AC115V、AC230Vの場合許容電圧変動は定格電圧の-15%～+5%となります。
※S、ZおよびTタイプ（節電回路付）につきましては内部回路により電圧降下がありますので、許容電圧変動は下記範囲でご使用ください。
S、Zタイプ DC24V：-7%～+10% DC12V：-4%～+10%
Tタイプ DC24V：-8%～+10% DC12V：-6%～+10%
注1）耐衝撃：落下式衝撃試験機で主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件でそれぞれ1回試験したとき誤動作なし。
耐振動：45～2,000Hz 1掃引、主弁・可動鉄心の軸方向および直角方向、通電および非通電の各条件で試験したとき誤動作なし。（初期における値）
注2）定格電圧時
規格表
MVGQM,MVGQL共通寸法表
MVGQM（すべり軸受）/A,DB,E寸法
MVGQL（ボールブッシュ軸受）/A,DB,E寸法
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
20,977円 ( 23,075円 ) | 19日目 |
25,338円 ( 27,872円 ) | 19日目 |
25,057円 ( 27,563円 ) | 19日目 |
25,524円 ( 28,076円 ) | 19日目 |
25,245円 ( 27,770円 ) | 19日目 |
27,114円 ( 29,825円 ) | 19日目 |
27,114円 ( 29,825円 ) | 19日目 |
28,235円 ( 31,059円 ) | 19日目 |
25,524円 ( 28,076円 ) | 19日目 |
26,179円 ( 28,797円 ) | 19日目 |
26,087円 ( 28,696円 ) | 19日目 |
23,047円 ( 25,352円 ) | 19日目 |
26,647円 ( 29,312円 ) | 19日目 |
20,570円 ( 22,627円 ) | 19日目 |
25,044円 ( 27,548円 ) | 19日目 |
25,993円 ( 28,592円 ) | 19日目 |
22,018円 ( 24,220円 ) | 19日目 |
20,570円 ( 22,627円 ) | 19日目 |
25,338円 ( 27,872円 ) | 19日目 |
25,338円 ( 27,872円 ) | 19日目 |
25,899円 ( 28,489円 ) | 19日目 |
25,805円 ( 28,386円 ) | 19日目 |
26,367円 ( 29,004円 ) | 19日目 |
30,537円27,483円 ( 30,231円 ) | 19日目 |
28,235円 ( 31,059円 ) | 19日目 |
28,235円 ( 31,059円 ) | 19日目 |
26,179円 ( 28,797円 ) | 19日目 |
26,179円 ( 28,797円 ) | 19日目 |
24,216円 ( 26,638円 ) | 19日目 |
27,143円 ( 29,857円 ) | 19日目 |
24,776円 ( 27,254円 ) | 19日目 |
24,030円 ( 26,433円 ) | 19日目 |
24,030円 ( 26,433円 ) | 19日目 |
22,298円 ( 24,528円 ) | 19日目 |
21,131円 ( 23,244円 ) | 19日目 |
24,030円 ( 26,433円 ) | 19日目 |
25,899円 ( 28,489円 ) | 19日目 |
26,367円 ( 29,004円 ) | 19日目 |
26,927円 ( 29,620円 ) | 19日目 |
24,168円 ( 26,585円 ) | 19日目 |
24,776円 ( 27,254円 ) | 19日目 |
25,338円 ( 27,872円 ) | 19日目 |
21,692円 ( 23,861円 ) | 19日目 |
30,010円 ( 33,011円 ) | 19日目 |
24,590円 ( 27,049円 ) | 19日目 |
25,532円 ( 28,085円 ) | 19日目 |
22,252円 ( 24,477円 ) | 19日目 |
29,920円 ( 32,912円 ) | 19日目 |
27,863円 ( 30,649円 ) | 19日目 |
28,423円 ( 31,265円 ) | 19日目 |
25,291円 ( 27,820円 ) | 19日目 |
27,863円 ( 30,649円 ) | 19日目 |
27,768円 ( 30,545円 ) | 19日目 |
25,899円 ( 28,489円 ) | 19日目 |
25,712円 ( 28,283円 ) | 19日目 |
23,655円 ( 26,021円 ) | 19日目 |
27,115円 ( 29,827円 ) | 19日目 |
28,890円 ( 31,779円 ) | 19日目 |
30,761円 ( 33,837円 ) | 19日目 |
25,058円 ( 27,564円 ) | 19日目 |
詳細情報
基本情報
バルブ、スピードコントローラとシリンダを一体化。
【特長】
・シリンダサイズに合った最適なバルブシリーズ
・用途に合わせた2種類のガイドロッド軸受部
・通電押出し、通電引込みの切換えが容易
・2方向からの取付が可能
・作動位置の検出が可能
・高い不回転精度
・スピードコントローラ内蔵
ご注意
- 2025年3月1日工場出荷分よりスイッチの色味が変更となりました。 スイッチの色味は選定・交換不可となります。 旧品ご購入希望の方はスイッチ単品で注文をお願いいたします。（在庫限り）
- バルブは別注文となります。バルブ付ガイド一体形シリンダ MVGQシリーズ用バルブ（Φ12～Φ20用）をご確認ください
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
