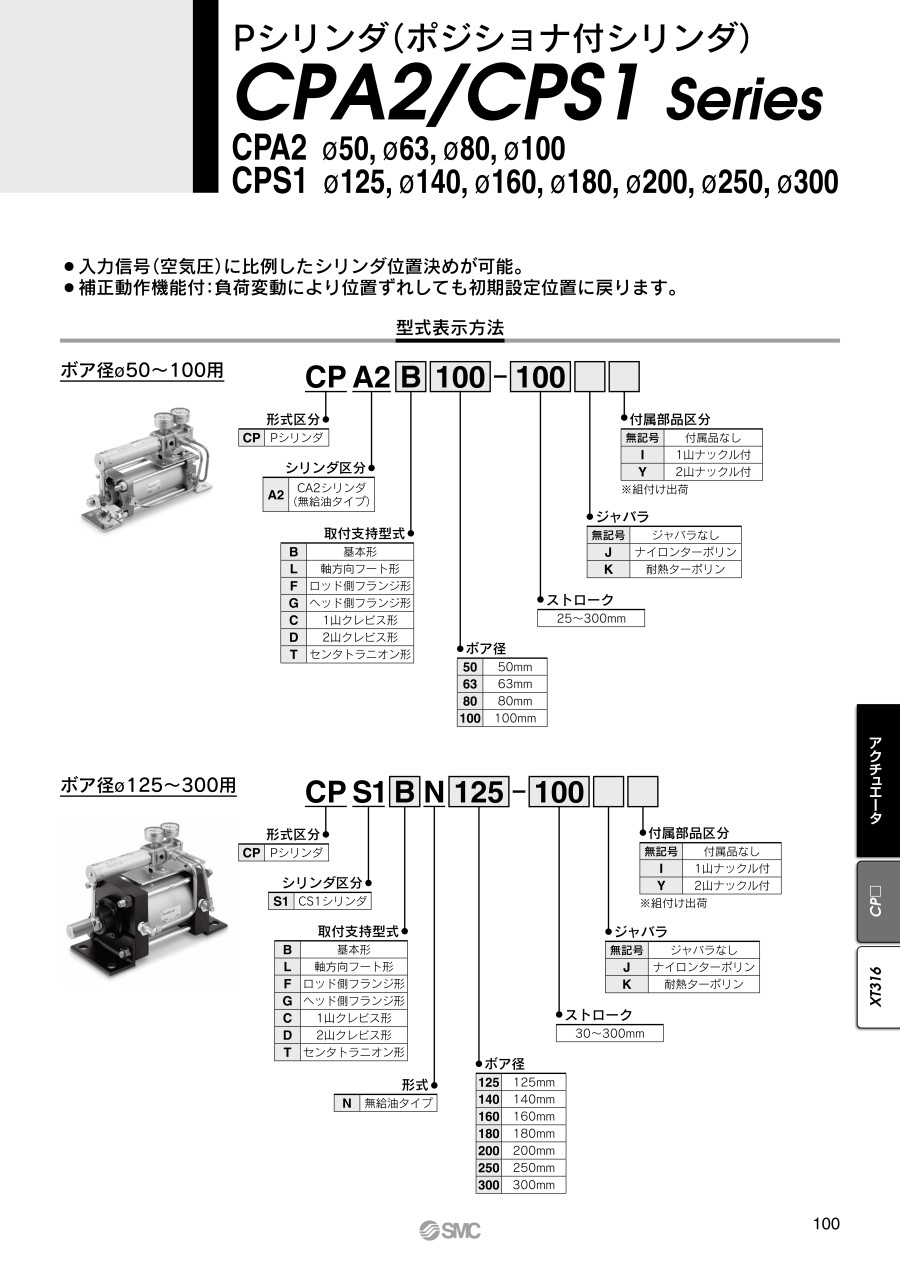

Pシリンダ（ポジショナ付シリンダ） CPA2/CPS1シリーズ
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 46,568円～323,141円特別価格
- 税込単価
- 51,225円～355,455円特別価格
【特長】・入力信号（空気圧）に比例したシリンダ位置決めが可能。・補正動作機能付...
詳細情報を確認する商品情報
外形図
基本形/CPA2B
軸方向フート形/CPA2L
ロッド側フランジ形/CPA2F
ヘッド側フランジ形/CPA2G
1山クレビス形/CPA2C
2山クレビス形/CPA2D
センタトラニオン/CPA2T
基本形/CPS1B
軸方向フート形/CPS1L
ロッド側フランジ形/CPS1F
ヘッド側フランジ形/CPS1G
1山クレビス形/CPS1C
2山クレビス形/CPS1D
センタトラニオン/CPS1T
製品仕様
製品仕様
| 項目 | 型番 | |
|---|---|---|
| CPA2型 | CPS1型 | |
| 入力圧力 | 0.02～0.1MPa | |
| 供給圧力 | 0.3～0.7MPa | |
| リニアリティ注2） | ±2%F.S.以内 | |
| ヒステリシス注2） | 1%F.S.以内 | |
| 繰返し性注2） | ±1%F.S.以内 | |
| 感度注2） | 0.5%F.S.以内 | |
| 空気消費量注3） | 18L/min（ANR）以内（SUP＝0.5MPa） | |
| 周囲温度および使用流体温度 | -5℃～60℃（凍結なきこと） | 0℃～60℃（凍結なきこと） |
| 温度係数 | 0.1%F.S./℃ | |
| ストローク調整シロ | 10%F.S.以内 | |
| 適用シリンダストローク | 25mm（最小）～300mm（最大） | 30mm（最小）～300mm（最大） |
| 空気接続口 | Rc1/4めねじ | |
注1）仕様の値は、常温時（20℃）の値です。
注2）精度に関わる特性はポジショナとアクチュエータなど他のループ構成機器との組合せにより異なります。
注3）常時空気を消費しています。また、（ANR）はJIS B0120標準空気を示します。
規格表
基本形/CPA2B
注1）供給空気は除湿、除塵された清浄なものをご使用ください。
注2）シリンダロッドが捩れないように取付けてください。
注3）フィードバックスプリング保護カバーに力を加えないでください。
注4）取付姿勢によってゼロ点が変化しますので、ゼロ点調整は装置に設置後客先にて行ってください。
注5）ルブリケータの使用は避けてください。
注7）屋外での使用の際は、雨風を避ける処置を実施ください。
軸方向フート形/CPA2L
注1）供給空気は除湿、除塵された清浄なものをご使用ください。
注2）シリンダロッドが捩れないように取付けてください。
注3）フィードバックスプリング保護カバーに力を加えないでください。
注4）取付姿勢によってゼロ点が変化しますので、ゼロ点調整は装置に設置後客先にて行ってください。
注5）ルブリケータの使用は避けてください。
注7）屋外での使用の際は、雨風を避ける処置を実施ください。
ロッド側フランジ形/CPA2F
注1）供給空気は除湿、除塵された清浄なものをご使用ください。
注2）シリンダロッドが捩れないように取付けてください。
注3）フィードバックスプリング保護カバーに力を加えないでください。
注4）取付姿勢によってゼロ点が変化しますので、ゼロ点調整は装置に設置後客先にて行ってください。
注5）ルブリケータの使用は避けてください。
注7）屋外での使用の際は、雨風を避ける処置を実施ください。
ヘッド側フランジ形/CPA2G
注1）供給空気は除湿、除塵された清浄なものをご使用ください。
注2）シリンダロッドが捩れないように取付けてください。
注3）フィードバックスプリング保護カバーに力を加えないでください。
注4）取付姿勢によってゼロ点が変化しますので、ゼロ点調整は装置に設置後客先にて行ってください。
注5）ルブリケータの使用は避けてください。
注7）屋外での使用の際は、雨風を避ける処置を実施ください。
1山クレビス形/CPA2C
注1）供給空気は除湿、除塵された清浄なものをご使用ください。
注2）シリンダロッドが捩れないように取付けてください。
注3）フィードバックスプリング保護カバーに力を加えないでください。
注4）取付姿勢によってゼロ点が変化しますので、ゼロ点調整は装置に設置後客先にて行ってください。
注5）ルブリケータの使用は避けてください。
注7）屋外での使用の際は、雨風を避ける処置を実施ください。
2山クレビス形/CPA2D
注1）供給空気は除湿、除塵された清浄なものをご使用ください。
注2）シリンダロッドが捩れないように取付けてください。
注3）フィードバックスプリング保護カバーに力を加えないでください。
注4）取付姿勢によってゼロ点が変化しますので、ゼロ点調整は装置に設置後客先にて行ってください。
注5）ルブリケータの使用は避けてください。
注7）屋外での使用の際は、雨風を避ける処置を実施ください。
センタトラニオン/CPA2T
注1）供給空気は除湿、除塵された清浄なものをご使用ください。
注2）シリンダロッドが捩れないように取付けてください。
注3）フィードバックスプリング保護カバーに力を加えないでください。
注4）取付姿勢によってゼロ点が変化しますので、ゼロ点調整は装置に設置後客先にて行ってください。
注5）ルブリケータの使用は避けてください。
注7）屋外での使用の際は、雨風を避ける処置を実施ください。
基本形/CPS1B
注1）供給空気は除湿、除塵された清浄なものをご使用ください。
注2）シリンダロッドが捩れないように取付けてください。
注3）フィードバックスプリング保護カバーに力を加えないでください。
注4）取付姿勢によってゼロ点が変化しますので、ゼロ点調整は装置に設置後客先にて行ってください。
注5）ルブリケータの使用は避けてください。
注7）屋外での使用の際は、雨風を避ける処置を実施ください。
2山クレビス形/CPA2D
注1）供給空気は除湿、除塵された清浄なものをご使用ください。
注2）シリンダロッドが捩れないように取付けてください。
注3）フィードバックスプリング保護カバーに力を加えないでください。
注4）取付姿勢によってゼロ点が変化しますので、ゼロ点調整は装置に設置後客先にて行ってください。
注5）ルブリケータの使用は避けてください。
注7）屋外での使用の際は、雨風を避ける処置を実施ください。
ロッド側フランジ形/CPS1F
注1）供給空気は除湿、除塵された清浄なものをご使用ください。
注2）シリンダロッドが捩れないように取付けてください。
注3）フィードバックスプリング保護カバーに力を加えないでください。
注4）取付姿勢によってゼロ点が変化しますので、ゼロ点調整は装置に設置後客先にて行ってください。
注5）ルブリケータの使用は避けてください。
注7）屋外での使用の際は、雨風を避ける処置を実施ください。
ヘッド側フランジ形/CPS1G
注1）供給空気は除湿、除塵された清浄なものをご使用ください。
注2）シリンダロッドが捩れないように取付けてください。
注3）フィードバックスプリング保護カバーに力を加えないでください。
注4）取付姿勢によってゼロ点が変化しますので、ゼロ点調整は装置に設置後客先にて行ってください。
注5）ルブリケータの使用は避けてください。
注7）屋外での使用の際は、雨風を避ける処置を実施ください。
1山クレビス形/CPS1C
注1）供給空気は除湿,除塵された清浄なものをご使用ください。
注2）シリンダロッドが捩れないように取付けてください。
注3）フィードバックスプリング保護カバーに力を加えないでください。
注4）取付姿勢によってゼロ点が変化しますので、ゼロ点調整は装置に設置後客先にて行ってください。
注5）ルブリケータの使用は避けてください。
注7）屋外での使用の際は、雨風を避ける処置を実施ください。
2山クレビス形/CPS1D
注1）供給空気は除湿、除塵された清浄なものをご使用ください。
注2）シリンダロッドが捩れないように取付けてください。
注3）フィードバックスプリング保護カバーに力を加えないでください。
注4）取付姿勢によってゼロ点が変化しますので、ゼロ点調整は装置に設置後客先にて行ってください。
注5）ルブリケータの使用は避けてください。
注7）屋外での使用の際は、雨風を避ける処置を実施ください。
センタトラニオン/CPS1T
注1）供給空気は除湿、除塵された清浄なものをご使用ください。
注2）シリンダロッドが捩れないように取付けてください。
注3）フィードバックスプリング保護カバーに力を加えないでください。
注4）取付姿勢によってゼロ点が変化しますので、ゼロ点調整は装置に設置後客先にて行ってください。
注5）ルブリケータの使用は避けてください。
注7）屋外での使用の際は、雨風を避ける処置を実施ください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
49,632円44,668円 ( 49,135円 ) | 19日目 |
46,568円 ( 51,225円 ) | 19日目 |
46,568円 ( 51,225円 ) | 19日目 |
46,568円 ( 51,225円 ) | 19日目 |
49,555円 ( 54,511円 ) | 19日目 |
49,466円 ( 54,413円 ) | 19日目 |
47,078円 ( 51,786円 ) | 19日目 |
47,598円 ( 52,358円 ) | 19日目 |
47,598円 ( 52,358円 ) | 19日目 |
51,051円 ( 56,156円 ) | 19日目 |
52,136円 ( 57,350円 ) | 19日目 |
47,598円 ( 52,358円 ) | 19日目 |
52,492円47,242円 ( 51,966円 ) | 19日目 |
51,051円 ( 56,156円 ) | 19日目 |
52,136円 ( 57,350円 ) | 19日目 |
49,987円 ( 54,986円 ) | 19日目 |
48,104円 ( 52,914円 ) | 19日目 |
53,816円 ( 59,198円 ) | 19日目 |
48,626円 ( 53,489円 ) | 19日目 |
49,135円 ( 54,049円 ) | 19日目 |
49,135円 ( 54,049円 ) | 19日目 |
49,135円 ( 54,049円 ) | 19日目 |
49,654円 ( 54,619円 ) | 19日目 |
54,043円 ( 59,447円 ) | 19日目 |
56,432円 ( 62,075円 ) | 19日目 |
52,044円 ( 57,248円 ) | 19日目 |
50,683円 ( 55,751円 ) | 19日目 |
55,538円 ( 61,092円 ) | 19日目 |
51,711円 ( 56,882円 ) | 19日目 |
53,388円 ( 58,727円 ) | 19日目 |
61,629円55,466円 ( 61,013円 ) | 19日目 |
59,425円 ( 65,368円 ) | 19日目 |
58,870円 ( 64,757円 ) | 19日目 |
61,246円 ( 67,371円 ) | 19日目 |
49,280円 ( 54,208円 ) | 19日目 |
49,787円 ( 54,766円 ) | 19日目 |
49,787円 ( 54,766円 ) | 19日目 |
49,787円 ( 54,766円 ) | 19日目 |
53,014円 ( 58,315円 ) | 19日目 |
54,846円 ( 60,331円 ) | 19日目 |
50,309円 ( 55,340円 ) | 19日目 |
62,195円55,975円 ( 61,573円 ) | 19日目 |
52,699円 ( 57,969円 ) | 19日目 |
50,817円 ( 55,899円 ) | 19日目 |
56,735円51,061円 ( 56,167円 ) | 19日目 |
50,817円 ( 55,899円 ) | 19日目 |
55,681円 ( 61,249円 ) | 19日目 |
53,206円 ( 58,527円 ) | 19日目 |
51,337円 ( 56,471円 ) | 19日目 |
58,917円 ( 64,809円 ) | 19日目 |
55,301円49,770円 ( 54,747円 ) | 19日目 |
51,337円 ( 56,471円 ) | 19日目 |
56,527円 ( 62,180円 ) | 19日目 |
53,727円 ( 59,100円 ) | 19日目 |
51,845円 ( 57,030円 ) | 19日目 |
54,234円 ( 59,657円 ) | 19日目 |
51,845円 ( 57,030円 ) | 19日目 |
51,845円 ( 57,030円 ) | 19日目 |
52,366円 ( 57,603円 ) | 19日目 |
54,756円 ( 60,232円 ) | 19日目 |
