ものさしくんカウンタ CUｼﾘｰズ延長ケーブル CEシリーズ

カタログ |

一部SALE 2026/01/31まで
一部当日出荷可能

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 3,186円～47,196円特別価格

税込単価: 3,505円～51,916円特別価格

【特長】・プリセット値の公差の設定が可能です。・簡単な操作方法。

詳細情報を確認する

種類
メンテ部品
適用エアシリンダ詳細
ものさしくんカウンタ CEシリーズ

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

取り扱い説明書はこちら

未確定：候補が17型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

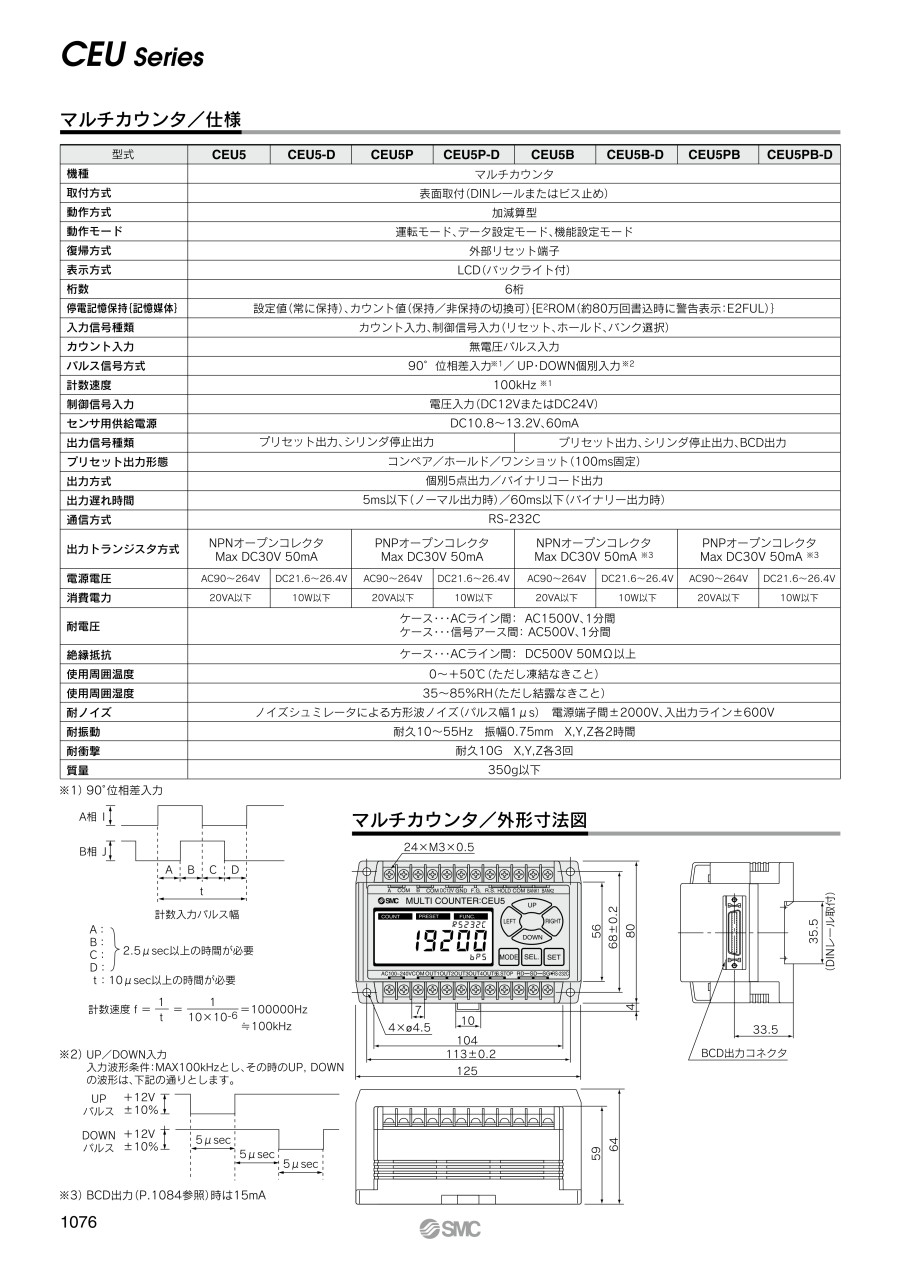

マルチカウンタ

製品仕様

型番	CEU5	CEU5-D	CEU5P	CEU5P-D	CEU5B	CEU5B-D	CEU5PB	CEU5PB-D
機種	マルチカウンタ
取付方式	表面取付（DINレールまたはビス止め）
動作方式	加減算型
動作モード	運転モード、データ設定モード、機能設定モード
復帰方式	外部リセット端子
表示方式	LCD（バックライト付）
桁数	6桁
停電記憶保持｛記憶媒体｝	設定値（常に保持）、カウント値（保持/非保持の切換可）{E²ROM（約80万回書込時に警告表示：E2FUL）｝
入力信号種類	カウント入力、制御信号入力（リセット、ホールド、バンク選択）
カウント入力	無電圧パルス入力
パルス信号方式	90°位相差入力/UP・DOWN個別入力
計数速度	100kHz
制御信号入力	電圧入力（DC12VまたはDC24V）
センサ用供給電源	DC10.8～13.2V、60mA
出力信号種類	プリセット出力、シリンダ停止出力				プリセット出力、シリンダ停止出力、BCD出力
プリセット出力形態	コンペア/ホールド/ワンショット（100ms固定）
出力方式	個別5点出力/バイナリコード出力
出力遅れ時間	5ms以下（ノーマル出力時）/60ms以下（バイナリー出力時）
通信方式	RS-232C
出力トランジスタ方式	NPNオープンコレクタ Max DC30V 50mA		PNPオープンコレクタ Max DC30V 50mA		NPNオープンコレクタ Max DC30V 50mA		PNPオープンコレクタ Max DC30V 50mA
電源電圧	AC90～264V	DC21.6～26.4V	AC90～264V	DC21.6～26.4V	AC90～264V	DC21.6～26.4V	AC90～264V	DC21.6～26.4V
消費電力	20VA以下	10W以下	20VA以下	10W以下	20VA以下	10W以下	20VA以下	10W以下
耐電圧	ケース-ACライン間： AC1,500V、1分間ケース-信号アース間： AC500V、1分間
絶縁抵抗	ケース-ACライン間： DC500V 50MΩ以上
使用周囲温度	0～+50℃（ただし凍結なきこと）
使用周囲湿度	35～85%RH（ただし結露なきこと）
耐ノイズ	ノイズシュミレータによる方形波ノイズ（パルス幅1μs）電源端子間±2,000V、入出力ライン±600V
耐振動	耐久10～55Hz 振幅0.75mm X,Y,Z各2時間
耐衝撃	耐久10G X,Y,Z各3回
質量	350g以下

型番リスト

表示件数

型番

メンテ部品名

出力方式

外部出力

電源電圧

(V)

ケーブル長さ

(m)

追記号

最小発注数量

ものさしくん側コネクタ（単体）	なし	なし	なし	なし	コネクタ	1個
延長ケーブル	なし	なし	なし	5	延長ケーブル	1個
延長ケーブル	なし	なし	なし	5	延長ケーブル＋コネクタ	1個
延長ケーブル	なし	なし	なし	10	延長ケーブル	1個
延長ケーブル	なし	なし	なし	10	延長ケーブル＋コネクタ	1個
延長ケーブル	なし	なし	なし	15	延長ケーブル	1個
延長ケーブル	なし	なし	なし	15	延長ケーブル＋コネクタ	1個
延長ケーブル	なし	なし	なし	20	延長ケーブル	1個
延長ケーブル	なし	なし	なし	20	延長ケーブル＋コネクタ	1個
マルチカウンタ	NPNオープンコレクタ出力	RS-232C	AC100～240	なし	なし	1個
マルチカウンタ	NPNオープンコレクタ出力	RS-232C	DC24	なし	なし	1個
マルチカウンタ	NPNオープンコレクタ出力	RS-232C＋BCD	AC100～240	なし	なし	1個
マルチカウンタ	NPNオープンコレクタ出力	RS-232C＋BCD	DC24	なし	なし	1個
マルチカウンタ	PNPオープンコレクタ出力	RS-232C	AC100～240	なし	なし	1個
マルチカウンタ	PNPオープンコレクタ出力	RS-232C	DC24	なし	なし	1個
マルチカウンタ	PNPオープンコレクタ出力	RS-232C＋BCD	AC100～240	なし	なし	1個
マルチカウンタ	PNPオープンコレクタ出力	RS-232C＋BCD	DC24	なし	なし	1個

通常単価(税別) (税込単価)	通常出荷日

3,186円 ( 3,505円 )	19日目
9,675円 ( 10,643円 )	在庫品1日目当日出荷可能
13,096円 ( 14,406円 )	6日目
15,297円 ( 16,827円 )	在庫品1日目当日出荷可能
17,489円 ( 19,238円 )	19日目
18,589円 ( 20,448円 )	6日目
21,895円 ( 24,085円 )	19日目
24,097円 ( 26,507円 )	6日目
26,290円 ( 28,919円 )	19日目
40,590円 ( 44,649円 )	在庫品1日目当日出荷可能
40,248円 ( 44,273円 )	6日目
43,895円 ( 48,285円 )	6日目
47,196円42,476円 ( 46,724円 )	6日目
38,389円 ( 42,228円 )	6日目
38,389円 ( 42,228円 )	6日目
43,895円 ( 48,285円 )	6日目
43,895円 ( 48,285円 )	6日目

詳細情報

基本情報

基本情報

【特長】
・プリセット値の公差の設定が可能です。
・簡単な操作方法。

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページは　こちら　から、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方は　こちら　から、お見積/ご注文下さい。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
