超精密スピンドル軸受（組み合わせ自由形）
- 通常単価(税別)
- 13,238円～76,174円
- 税込単価
- 14,562円～83,791円
通常出荷日：8日目～18日目
FAG 組み合わせ自由形超精密軸受は、工作機械、繊維機械、木工機械など、用途を問わず、信頼性、高精度、...
詳細を確認未確定：候補が40型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
取付け寸法

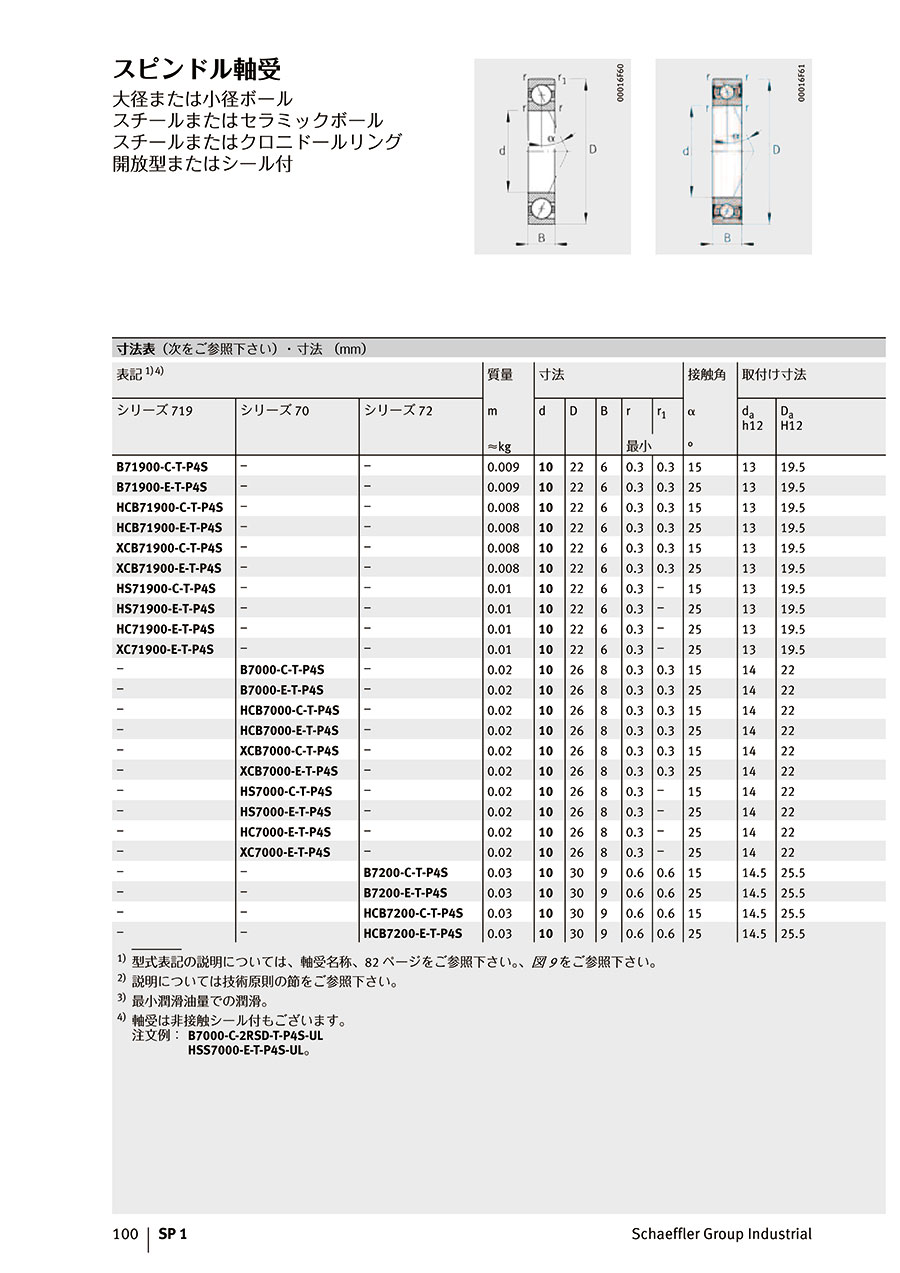

規格表
| 型番 | 質量 m ≈kg | 寸法 | 接触角 α o | 取付け寸法 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| シリーズ70 | d | D | B | r 最小 | r1 | da h12 | Da H12 | ra 最大 | ra1 | ||
| B7000-C-T-P4S | 0.02 | 10 | 26 | 8 | 0.3 | 0.3 | 15 | 14 | 22 | 0.3 | 0.1 |
| B7000-E-T-P4S | 0.02 | 10 | 26 | 8 | 0.3 | 0.3 | 25 | 14 | 22 | 0.3 | 0.1 |
| B7001-C-T-P45 | 0.02 | 12 | 28 | 8 | 0.3 | 0.3 | 15 | 16.5 | 24.5 | 0.3 | 0.1 |
| B7001-E-T-P45 | 0.02 | 12 | 28 | 8 | 0.3 | 0.3 | 25 | 16.5 | 24.5 | 0.3 | 0.1 |
| B7002-C-T-P45 | 0.03 | 15 | 32 | 9 | 0.3 | 0.3 | 15 | 19 | 29 | 0.3 | 0.1 |
| B7002-E-T-P45 | 0.03 | 15 | 32 | 9 | 0.3 | 0.3 | 25 | 19 | 29 | 0.3 | 0.1 |
| B7003-C-T-P45 | 0.04 | 17 | 35 | 10 | 0.3 | 0.3 | 15 | 21 | 32 | 0.3 | 0.1 |
| B7003-E-T-P45 | 0.04 | 17 | 35 | 10 | 0.3 | 0.3 | 25 | 21 | 32 | 0.3 | 0.1 |
| B7004-C-T-P45 | 0.07 | 20 | 42 | 12 | 0.6 | 0.6 | 15 | 25 | 37 | 0.6 | 0.3 |
| B7004-E-T-P45 | 0.07 | 20 | 42 | 12 | 0.6 | 0.6 | 25 | 25 | 37 | 0.6 | 0.3 |
| B7005-C-T-P45 | 0.08 | 25 | 47 | 12 | 0.6 | 0.6 | 15 | 30 | 42 | 0.6 | 0.3 |
| B7005-E-T-P45 | 0.08 | 25 | 47 | 12 | 0.6 | 0.6 | 25 | 30 | 42 | 0.6 | 0.3 |
| B7006-C-T-P45 | 0.11 | 30 | 55 | 13 | 1 | 1 | 15 | 36 | 49 | 1 | 0.3 |
| B7006-E-T-P45 | 0.11 | 30 | 55 | 13 | 1 | 1 | 25 | 36 | 49 | 1 | 0.3 |
| B7007-C-T-P45 | 0.15 | 35 | 62 | 14 | 1 | 1 | 15 | 41 | 56 | 1 | 0.3 |
| B7007-E-T-P45 | 0.15 | 35 | 62 | 14 | 1 | 1 | 25 | 41 | 56 | 1 | 0.3 |
| B7008-C-T-P45 | 0.19 | 40 | 68 | 15 | 1 | 1 | 15 | 46 | 62 | 1 | 0.3 |
| B7008-E-T-P45 | 0.19 | 40 | 68 | 15 | 1 | 1 | 25 | 46 | 62 | 1 | 0.3 |
| B7009-C-T-P45 | 0.23 | 45 | 75 | 16 | 1 | 1 | 15 | 51 | 69 | 1 | 0.3 |
| B7009-E-T-P45 | 0.23 | 45 | 75 | 16 | 1 | 1 | 25 | 51 | 69 | 1 | 0.3 |
| B7010-C-T-P45 | 0.25 | 50 | 80 | 16 | 1 | 1 | 15 | 56 | 74 | 1 | 0.3 |
| B7010-E-T-P45 | 0.25 | 50 | 80 | 16 | 1 | 1 | 25 | 56 | 74 | 1 | 0.3 |
| B7011-C-T-P45 | 0.37 | 55 | 90 | 18 | 1.1 | 1.1 | 15 | 62 | 83 | 1 | 0.6 |
| B7011-E-T-P45 | 0.37 | 55 | 90 | 18 | 1.1 | 1.1 | 25 | 62 | 83 | 1 | 0.6 |
| B7012-C-T-P45 | 0.4 | 60 | 95 | 18 | 1.1 | 1.1 | 15 | 67 | 88 | 1 | 0.6 |
| B7012-E-T-P45 | 0.4 | 60 | 95 | 18 | 1.1 | 1.1 | 25 | 67 | 88 | 1 | 0.6 |
| B7013-C-T-P45 | 0.42 | 65 | 100 | 18 | 1.1 | 1.1 | 15 | 72 | 93 | 1 | 0.6 |
| B7013-E-T-P45 | 0.42 | 65 | 100 | 18 | 1.1 | 1.1 | 25 | 72 | 93 | 1 | 0.6 |
| B7014-C-T-P45 | 0.59 | 70 | 110 | 20 | 1.1 | 1.1 | 15 | 77 | 102 | 1 | 0.6 |
| B7014-E-T-P45 | 0.59 | 70 | 110 | 20 | 1.1 | 1.1 | 25 | 77 | 102 | 1 | 0.6 |
| B7015-C-T-P45 | 0.62 | 75 | 115 | 20 | 1.1 | 1.1 | 25 | 82 | 107 | 1 | 0.6 |
| B7015-E-T-P45 | 0.62 | 75 | 115 | 20 | 1.1 | 1.1 | 15 | 82 | 107 | 1 | 0.6 |
| B7016-C-T-P45 | 0.84 | 80 | 125 | 22 | 1.1 | 1.1 | 15 | 88 | 117 | 1 | 0.6 |
| B7016-E-T-P45 | 0.84 | 80 | 125 | 22 | 1.1 | 1.1 | 25 | 88 | 117 | 1 | 0.6 |
| B7017-C-T-P45 | 0.89 | 85 | 130 | 22 | 1.1 | 1.1 | 15 | 93 | 122 | 1 | 0.6 |
| B7017-E-T-P45 | 0.89 | 85 | 130 | 22 | 1.1 | 1.1 | 25 | 93 | 122 | 1 | 0.6 |
| B7018-C-T-P45 | 1.15 | 90 | 140 | 24 | 1.5 | 1.5 | 15 | 100 | 131 | 1.5 | 0.6 |
| B7018-E-T-P45 | 1.15 | 90 | 140 | 24 | 1.5 | 1.5 | 25 | 100 | 131 | 1.5 | 0.6 |
| B7019-C-T-P45 | 1.2 | 95 | 145 | 24 | 1.5 | 1.5 | 15 | 105 | 136 | 1.5 | 0.6 |
| B7019-E-T-P45 | 1.2 | 95 | 145 | 24 | 1.5 | 1.5 | 25 | 105 | 136 | 1.5 | 0.6 |
| B7020-C-T-P45 | 1.26 | 100 | 150 | 24 | 1.5 | 1.5 | 15 | 110 | 141 | 1.5 | 0.6 |
| B7020-E-T-P45 | 1.26 | 100 | 150 | 24 | 1.5 | 1.5 | 25 | 110 | 141 | 1.5 | 0.6 |
| 型番 | 基本定格荷重 | 限界回転数 | 予圧荷重 FV | 予圧抜け荷重1） FaE | アキシャル剛性 Ca | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| シリーズ70 | Etk 呼び | 動的 Cr Kn | 静的 Cor Kn | nG グリース min-1 | nG オイル1） min-1 | L N | M N | H N | L N | M N | H N | L N/μm | M N/μm | H N/μm |
| B7000-C-T-P4S | 16.4 | 4.25 | 2.08 | 67,000 | 100,000 | 17 | 67 | 145 | 53 | 227 | 531 | 12.6 | 23.3 | 34.9 |
| B7000-E-T-P4S | 16.4 | 4.05 | 2 | 60,000 | 95,000 | 22 | 100 | 224 | 64 | 303 | 706 | 27.9 | 49.6 | 69.4 |
| B7001-C-T-P45 | 18.6 | 4.75 | 2.6 | 60,000 | 90,000 | 19 | 74 | 161 | 58 | 249 | 584 | 14.5 | 26.9 | 40.1 |
| B7001-E-T-P45 | 18.6 | 4.55 | 2.5 | 53,000 | 85,000 | 23 | 110 | 250 | 67 | 332 | 784 | 32 | 57.4 | 80.6 |
| B7002-C-T-P45 | 22.3 | 6.2 | 3.4 | 53,000 | 80,000 | 28 | 102 | 216 | 87 | 345 | 787 | 16.9 | 30.2 | 44.6 |
| B7002-E-T-P45 | 22.3 | 6 | 3.25 | 45,000 | 70,000 | 36 | 154 | 344 | 105 | 467 | 1,080 | 37.4 | 64.8 | 90.3 |
| B7003-C-T-P45 | 24.1 | 8.65 | 4.9 | 45,000 | 70,000 | 41 | 146 | 308 | 127 | 492 | 1,115 | 21.3 | 37.8 | 55.4 |
| B7003-E-T-P45 | 24.1 | 8.3 | 4.75 | 43,000 | 63,000 | 54 | 221 | 487 | 158 | 668 | 1,527 | 47.9 | 81.3 | 112.6 |
| B7004-C-T-P45 | 28.8 | 10.4 | 6 | 38,000 | 60,000 | 52 | 179 | 377 | 161 | 604 | 1,369 | 22.8 | 40 | 58.8 |
| B7004-E-T-P45 | 28.8 | 10 | 5.7 | 34,000 | 53,000 | 71 | 277 | 598 | 207 | 839 | 1,879 | 51.7 | 86.7 | 119.3 |
| B7005-C-T-P45 | 33.5 | 14.6 | 9.15 | 34,000 | 50,000 | 74 | 254 | 533 | 229 | 852 | 1,921 | 29.7 | 51.8 | 75.7 |
| B7005-E-T-P45 | 33.5 | 13.7 | 8.65 | 30,000 | 45,000 | 101 | 384 | 828 | 295 | 1,161 | 2,586 | 67.6 | 111.9 | 153.4 |
| B7006-C-T-P45 | 40.4 | 15 | 10.2 | 28,000 | 43,000 | 75 | 260 | 545 | 234 | 885 | 1,998 | 32.7 | 57.8 | 85.1 |
| B7006-E-T-P45 | 40.4 | 14.3 | 9.8 | 24,000 | 38,000 | 102 | 397 | 861 | 300 | 1,211 | 2,721 | 74.1 | 124.1 | 171.3 |
| B7007-C-T-P45 | 45.6 | 19 | 13.7 | 24,000 | 38,000 | 97 | 333 | 697 | 303 | 1,132 | 2,548 | 38.7 | 67.8 | 99.5 |
| B7007-E-T-P45 | 45.6 | 18.3 | 12.9 | 22,000 | 34,000 | 136 | 518 | 1,116 | 400 | 1,577 | 3,525 | 88.4 | 146.9 | 202.1 |
| B7008-C-T-P45 | 50.8 | 20.4 | 16 | 22,000 | 34,000 | 102 | 353 | 743 | 318 | 1,201 | 2,722 | 43.5 | 76.9 | 113.2 |
| B7008-E-T-P45 | 50.8 | 19.6 | 15 | 20,000 | 30,000 | 142 | 547 | 1,180 | 417 | 1,665 | 3,728 | 99.2 | 165.8 | 228.5 |
| B7009-C-T-P45 | 56.2 | 27.5 | 21.2 | 19,000 | 30,000 | 14.5 | 490 | 1,019 | 453 | 1,669 | 3,734 | 50.2 | 87.8 | 128.6 |
| B7009-E-T-P45 | 56.2 | 26.5 | 20 | 17,000 | 26,000 | 209 | 768 | 1,638 | 614 | 2,344 | 5,176 | 115.5 | 190 | 260.6 |
| B7010-C-T-P45 | 61.2 | 28.5 | 22.8 | 18,000 | 28,000 | 150 | 507 | 1,054 | 468 | 1,722 | 3,850 | 52.7 | 92 | 134.7 |
| B7010-E-T-P45 | 61.2 | 27 | 21.6 | 16,000 | 24,000 | 211 | 779 | 1,663 | 619 | 2,372 | 5,240 | 120.4 | 198.1 | 271.5 |
| B7011-C-T-P45 | 68.1 | 38 | 31 | 16,000 | 24,000 | 207 | 687 | 1,424 | 647 | 2,336 | 5,203 | 61.9 | 107.2 | 156.5 |
| B7011-E-T-P45 | 68.1 | 36 | 29 | 14,000 | 22,000 | 298 | 1,066 | 2,257 | 876 | 3,243 | 7,117 | 142.4 | 231.6 | 316.4 |
| B7012-C-T-P45 | 73.1 | 39 | 33.5 | 15,000 | 22,000 | 211 | 704 | 1,459 | 658 | 2,387 | 5,310 | 64.5 | 111.7 | 162.8 |
| B7012-E-T-P45 | 73.1 | 36.5 | 31.5 | 13,000 | 20,000 | 299 | 1,075 | 2,281 | 878 | 3,263 | 7,173 | 147.9 | 240.4 | 328.4 |
| B7013-C-T-P45 | 78.1 | 40 | 35.5 | 14,000 | 22,000 | 216 | 720 | 1,495 | 672 | 2,433 | 5,422 | 67.1 | 116.1 | 169.1 |
| B7013-E-T-P45 | 78.1 | 38 | 33.5 | 13,000 | 19,000 | 310 | 1,118 | 2,372 | 910 | 3,391 | 7,452 | 155.1 | 252.3 | 344.4 |
| B7014-C-T-P45 | 85 | 50 | 43 | 13,000 | 20,000 | 278 | 915 | 1,888 | 866 | 3,095 | 6,864 | 73.9 | 127.3 | 185.1 |
| B7014-E-T-P45 | 85 | 46.5 | 41.5 | 11,000 | 18,000 | 398 | 1,397 | 2,945 | 1,167 | 4,242 | 9,262 | 170.1 | 274.3 | 373.5 |
| B7015-C-T-P45 | 90 | 51 | 46.5 | 12,000 | 19,000 | 283 | 931 | 1,923 | 880 | 3,138 | 6,964 | 76.8 | 131.9 | 191.7 |
| B7015-E-T-P45 | 90 | 48 | 44 | 11,000 | 17,000 | 408 | 1,439 | 3,027 | 1,196 | 4,365 | 9,505 | 177.7 | 286.7 | 389.8 |
| B7016-C-T-P45 | 96.8 | 63 | 58.5 | 11,000 | 17,000 | 357 | 1,163 | 2,391 | 1,110 | 3,920 | 8,635 | 86.3 | 147.5 | 213.5 |
| B7016-E-T-P45 | 96.8 | 60 | 55 | 10,000 | 15,000 | 529 | 1,830 | 3,825 | 1,552 | 5,557 | 11,989 | 201.7 | 323.3 | 437.9 |
| B7017-C-T-P45 | 101.8 | 65.5 | 62 | 11,000 | 16,000 | 370 | 1,209 | 2,484 | 1,150 | 4,070 | 8,957 | 90.3 | 154.3 | 223.1 |
| B7017-E-T-P45 | 101.8 | 62 | 58.5 | 9,500 | 15,000 | 545 | 1,888 | 3,949 | 1,598 | 5,728 | 12,364 | 210.6 | 337.5 | 457.1 |
| B7018-C-T-P45 | 108.6 | 76.5 | 72 | 10,000 | 15,000 | 440 | 1,427 | 2,925 | 1,369 | 4,810 | 10,569 | 95.8 | 163.5 | 236.2 |
| B7018-E-T-P45 | 108.6 | 72 | 68 | 9,000 | 14,000 | 649 | 2,217 | 4,623 | 1,905 | 6,732 | 14,476 | 223.6 | 356.6 | 482.2 |
| B7019-C-T-P45 | 113.6 | 78 | 76.5 | 9,500 | 15,000 | 447 | 1,452 | 2,980 | 1,388 | 4,880 | 10,731 | 99.4 | 169.3 | 244.3 |
| B7019-E-T-P45 | 113.6 | 75 | 72 | 8,500 | 13,000 | 675 | 2,308 | 4,813 | 1,981 | 7,005 | 15,060 | 234.4 | 373.7 | 505.1 |
| B7020-C-T-P45 | 118.6 | 81.5 | 81.5 | 9,000 | 14,000 | 467 | 1,516 | 3,112 | 1,450 | 5,092 | 11,199 | 104.1 | 177.2 | 255.8 |
| B7020-E-T-P45 | 118.6 | 76.5 | 76.5 | 8,000 | 13,000 | 685 | 2,347 | 4,902 | 2,009 | 7,114 | 15,314 | 243.1 | 387.4 | 523.6 |
1） 最小潤滑油量での潤滑。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
13,576円 ( 14,934円 ) | 8日目 |
13,238円 ( 14,562円 ) | 8日目 |
14,938円 ( 16,432円 ) | 8日目 |
14,938円 ( 16,432円 ) | 8日目 |
15,600円 ( 17,160円 ) | 8日目 |
15,600円 ( 17,160円 ) | 8日目 |
17,963円 ( 19,759円 ) | 8日目 |
16,788円 ( 18,467円 ) | 8日目 |
18,613円 ( 20,474円 ) | 8日目 |
18,613円 ( 20,474円 ) | 8日目 |
22,038円 ( 24,242円 ) | 8日目 |
22,038円 ( 24,242円 ) | 8日目 |
25,050円 ( 27,555円 ) | 8日目 |
33,938円 ( 37,332円 ) | 18日目 |
25,050円 ( 27,555円 ) | 8日目 |
23,943円 ( 26,337円 ) | 8日目 |
24,863円 ( 27,349円 ) | 8日目 |
27,288円 ( 30,017円 ) | 8日目 |
27,288円 ( 30,017円 ) | 8日目 |
27,288円 ( 30,017円 ) | 8日目 |
28,175円 ( 30,993円 ) | 8日目 |
28,175円 ( 30,993円 ) | 8日目 |
32,850円 ( 36,135円 ) | 8日目 |
32,850円 ( 36,135円 ) | 8日目 |
36,575円 ( 40,233円 ) | 8日目 |
32,918円 ( 36,210円 ) | 8日目 |
35,708円 ( 39,279円 ) | 8日目 |
35,708円 ( 39,279円 ) | 8日目 |
42,300円 ( 46,530円 ) | 8日目 |
42,300円 ( 46,530円 ) | 8日目 |
44,348円 ( 48,783円 ) | 8日目 |
44,348円 ( 48,783円 ) | 8日目 |
48,038円 ( 52,842円 ) | 8日目 |
48,038円 ( 52,842円 ) | 8日目 |
53,157円 ( 58,473円 ) | 8日目 |
53,157円 ( 58,473円 ) | 8日目 |
63,383円 ( 69,721円 ) | 8日目 |
63,383円 ( 69,721円 ) | 8日目 |
76,174円 ( 83,791円 ) | 8日目 |
76,174円 ( 83,791円 ) | 8日目 |
詳細情報
基本情報
FAG 組み合わせ自由形超精密軸受は、工作機械、繊維機械、木工機械など、用途を問わず、信頼性、高精度、および高速性が非常に厳しく求められる分野において最適な軸受配列を実現します。
