エフ・イー・シー

マグトラン FDS型/FBS型非接触かさ歯車

カタログ |

通常単価(税別): 5,446円～19,296円

税込単価: 5,991円～21,226円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

エフ・イー・シー

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

エフ・イー・シー

通常出荷日：在庫品1日目

交差軸用として90°の駆動伝達が非接触にて可能になりました。トルクの微調整はホ...

外径 D2 (φ)
35
直交/平行
直交型
耐熱温度 (℃)
60
ホルダー材質
アルミ（A5056）

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が16型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

高トルクタイプ

コストパフォーマンスタイプ

製品仕様

タイプ	高トルクタイプ	コストパフォーマンスタイプ
マグネット材質	ネオジム焼結磁石	ネオジムボンド磁石
ホルダー材質	アルミ（A5056）
マグネット表面処理	ニッケルメッキ	電着塗装
使用接着剤	エポキシ接着剤
耐熱温度	60℃

伝達トルク

（kgf・cm）

型番（セット）／クリアランス（mm）	0.3	0.5	0.7	1
FDS6635	9.3	8.5	7.9	7.1
FDS4035	3.8	3.5	3.1	2.7
FBS6635	6.3	5.7	5.3	4.8
FBS4035	2.2	2	1.8	1.5

規格表

高トルクタイプ

型番（セット）	φD1	φD2	H1	H2	φd1	φd2	h1	h2	φA +0.01～+0.03			φB +0.01～+0.03			L1 止めネジ	L2 止めネジ
FDS6635	66	35	15	34	66	32	5	22	12	15	-	10	12	15	M5	M4
FDS4035	40	35	15	34	30	32	5	22	10	12	15	10	12	15	M4	M4

コストパフォーマンスタイプ

型番（セット）	φD1	φD2	H1	H2	φd1	φd2	h1	h2	φA +0.01～+0.03			φB +0.01～+0.03			L1 止めネジ	L2 止めネジ
FBS6635	66	35	15	34	66	32	5	22	12	15	-	10	12	15	M5	M4
FBS4035	40	35	15	20	30	30	5	10	10	12	15	10	12	15	M4	M4

型番リスト

表示件数

型番

外径 D1

(φ)

標準タイプ／高トルクタイプ

ホルダー穴径 A

(φ)

ホルダー穴径 B

(φ)

マグネット材質

マグネット表面処理

RoHS?

最小発注数量

40	標準タイプ	12	12	ネオジムボンド磁石	電着塗装	10	1個
40	標準タイプ	12	15	ネオジムボンド磁石	電着塗装	10	1個
40	標準タイプ	15	12	ネオジムボンド磁石	電着塗装	10	1個
40	標準タイプ	15	15	ネオジムボンド磁石	電着塗装	10	1個
66	標準タイプ	12	12	ネオジムボンド磁石	電着塗装	10	1個
66	標準タイプ	12	15	ネオジムボンド磁石	電着塗装	10	1個
66	標準タイプ	15	12	ネオジムボンド磁石	電着塗装	10	1個
66	標準タイプ	15	15	ネオジムボンド磁石	電着塗装	10	1個
40	高トルクタイプ	12	12	ネオジム焼結磁石	Ni-Cu-Ni３層メッキ	10	1個
40	高トルクタイプ	12	15	ネオジム焼結磁石	Ni-Cu-Ni３層メッキ	10	1個
40	高トルクタイプ	15	12	ネオジム焼結磁石	Ni-Cu-Ni３層メッキ	10	1個
40	高トルクタイプ	15	15	ネオジム焼結磁石	Ni-Cu-Ni３層メッキ	10	1個
66	高トルクタイプ	12	12	ネオジム焼結磁石	Ni-Cu-Ni３層メッキ	10	1個
66	高トルクタイプ	12	15	ネオジム焼結磁石	Ni-Cu-Ni３層メッキ	10	1個
66	高トルクタイプ	15	12	ネオジム焼結磁石	Ni-Cu-Ni３層メッキ	10	1個
66	高トルクタイプ	15	15	ネオジム焼結磁石	Ni-Cu-Ni３層メッキ	10	1個

通常単価(税別) (税込単価)	通常出荷日

5,446円 ( 5,991円 )	5日目
5,446円 ( 5,991円 )	5日目
5,446円 ( 5,991円 )	5日目
5,446円 ( 5,991円 )	5日目
7,698円 ( 8,468円 )	5日目
8,553円 ( 9,408円 )	5日目
7,698円 ( 8,468円 )	5日目
8,553円 ( 9,408円 )	5日目
13,764円 ( 15,140円 )	5日目
11,578円 ( 12,736円 )	5日目
12,864円 ( 14,150円 )	5日目
12,864円 ( 14,150円 )	5日目
19,296円 ( 21,226円 )	5日目
18,582円 ( 20,440円 )	5日目
19,296円 ( 21,226円 )	5日目
17,366円 ( 19,103円 )	5日目

詳細情報

基本情報

基本情報

交差軸用として90°の駆動伝達が非接触にて可能になりました。
トルクの微調整はホルダーに止めネジがついていますので、自由にクリアランスを変えられます。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

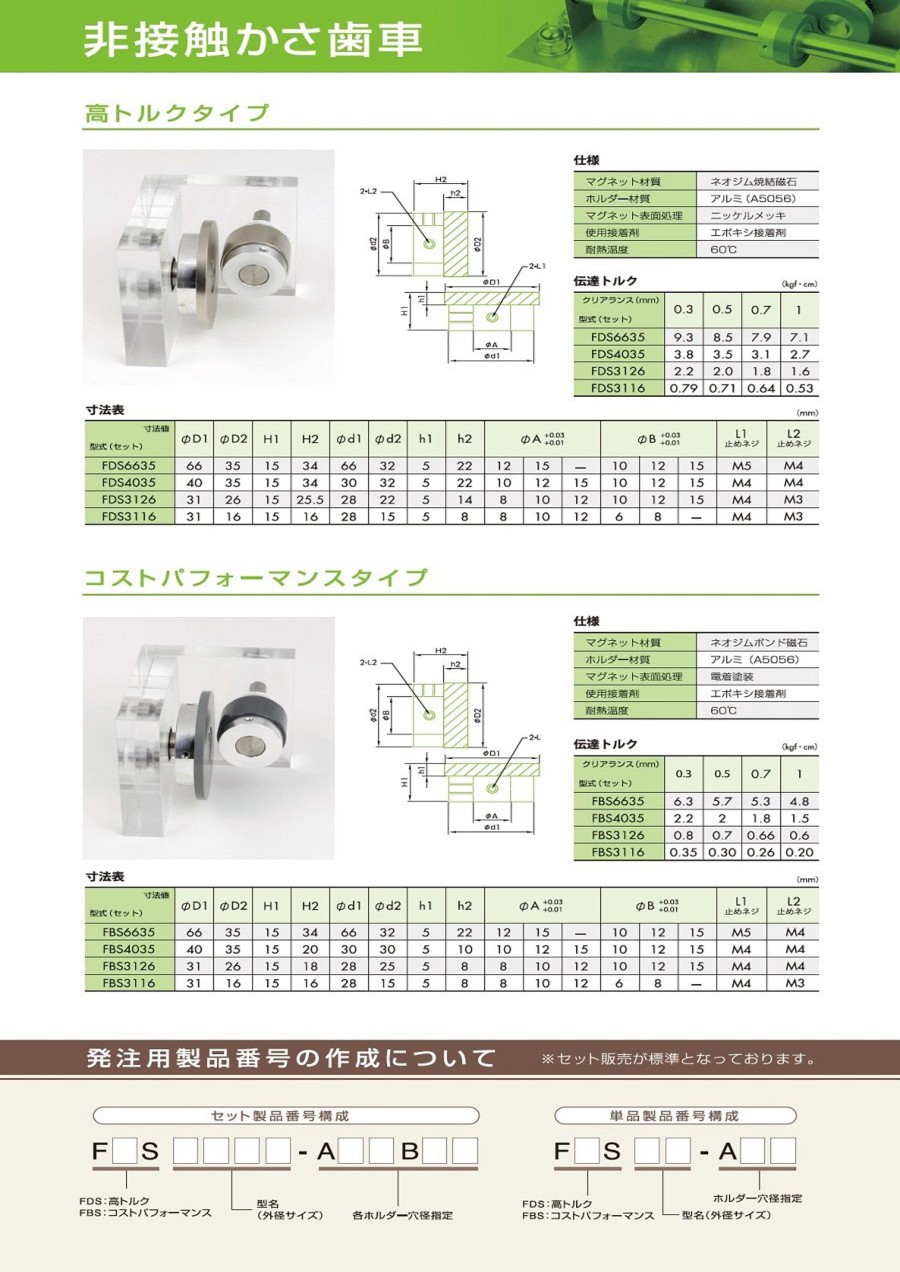

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
玉軸受ユニット鋳物製ピロータイプ（テーパ穴タイプ）
テーパ穴で軸を受ける事ができ、衝撃荷重がある環境に最適！
ミスミ
玉軸受ユニット鋳物製ピロータイプ（耐熱用）
温度変化のある環境で搬送ローラー部の軸受けができます！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
