マグトラン FDS-W型/FBS-W型 非接触カップリング
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 2,413円～14,130円
- 税込単価
- 2,654円～15,543円
カップリングの場合、間に隔壁があっても非磁性体材料であれば問題なく伝達できます...
詳細情報を確認する- 直交/平行
- 平行型
- 耐熱温度 (℃)
- 60
- ホルダー材質
- アルミ（A5056）
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が36型番あります。
商品情報
外形図
高トルクタイプ
コストパフォーマンスタイプ
製品仕様
| タイプ | 高トルクタイプ | コストパフォーマンスタイプ |
|---|---|---|
| マグネット材質 | ネオジム焼結磁石 | ネオジムボンド磁石 |
| ホルダー材質 | アルミ（A5056） | |
| マグネット表面処理 | ニッケルメッキ | 電着塗装 |
| 使用接着剤 | エポキシ接着剤 | |
| 耐熱温度 | 60℃ | |
伝達トルク
（kgf・cm）
| 型番（セット）／クリアランス（mm） | 1 | 2 | 3 | 4 | 5 |
|---|---|---|---|---|---|
| FDS66W | 56 | 44 | 36 | 24 | 18 |
| FDS40W | 16 | 11 | 5.6 | 4.2 | 3.0 |
| FDS31W | 6.9 | 4.2 | 2.3 | 1.1 | 0.6 |
| FBS66W | 35 | 28 | 20 | 15 | 11 |
| FBS40W | 9.4 | 5 | 2.8 | 2 | 1.4 |
| FBS31W | 3.3 | 1.8 | 0.9 | 0.5 | 0.3 |
規格表
高トルクタイプ
| 型番 （セット） | φD | H | φd | h | φA +0.01～+0.03 | φB +0.01～+0.03 | L 止めネジ | ||
|---|---|---|---|---|---|---|---|---|---|
| FDS66W | 66 | 15 | 66 | 5 | 12 | 15 | 12 | 15 | M5 |
| FDS40W | 40 | 15 | 40 | 5 | 12 | 15 | 12 | 15 | M5 |
| FDS31W | 31 | 15 | 28 | 5 | 10 | 12 | 10 | 12 | M4 |
コストパフォーマンスタイプ
| 型番 （セット） | φD | H | φd | h | φA +0.01～+0.03 | φB +0.01～+0.03 | L 止めネジ | ||
|---|---|---|---|---|---|---|---|---|---|
| FBS66W | 66 | 15 | 66 | 5 | 12 | 15 | 12 | 15 | M5 |
| FBS40W | 40 | 15 | 40 | 5 | 12 | 15 | 12 | 15 | M5 |
| FBS31W | 31 | 15 | 28 | 5 | 10 | 12 | 10 | 12 | M4 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,460円 ( 2,706円 ) | 5日目 |
4,920円 ( 5,412円 ) | 在庫品1日目当日出荷可能 |
4,827円 ( 5,310円 ) | 5日目 |
2,413円 ( 2,654円 ) | 5日目 |
4,598円 ( 5,058円 ) | 5日目 |
4,920円 ( 5,412円 ) | 5日目 |
2,709円 ( 2,980円 ) | 5日目 |
5,419円 ( 5,961円 ) | 5日目 |
5,419円 ( 5,961円 ) | 5日目 |
2,709円 ( 2,980円 ) | 5日目 |
5,798円 ( 6,378円 ) | 5日目 |
5,798円 ( 6,378円 ) | 5日目 |
6,158円 ( 6,774円 ) | 5日目 |
12,316円 ( 13,548円 ) | 5日目 |
12,316円 ( 13,548円 ) | 5日目 |
6,158円 ( 6,774円 ) | 5日目 |
12,316円 ( 13,548円 ) | 5日目 |
12,316円 ( 13,548円 ) | 5日目 |
3,338円 ( 3,672円 ) | 5日目 |
6,677円 ( 7,345円 ) | 5日目 |
6,677円 ( 7,345円 ) | 5日目 |
3,504円 ( 3,854円 ) | 5日目 |
6,240円 ( 6,864円 ) | 5日目 |
6,677円 ( 7,345円 ) | 5日目 |
4,078円 ( 4,486円 ) | 5日目 |
8,727円 ( 9,600円 ) | 在庫品1日目当日出荷可能 |
8,156円 ( 8,972円 ) | 5日目 |
4,078円 ( 4,486円 ) | 5日目 |
8,727円 ( 9,600円 ) | 5日目 |
8,727円 ( 9,600円 ) | 在庫品1日目当日出荷可能 |
6,604円 ( 7,264円 ) | 5日目 |
14,130円 ( 15,543円 ) | 在庫品1日目当日出荷可能 |
13,206円 ( 14,527円 ) | 5日目 |
6,604円 ( 7,264円 ) | 5日目 |
13,206円 ( 14,527円 ) | 5日目 |
14,130円 ( 15,543円 ) | 5日目 |
詳細情報
基本情報
カップリングの場合、間に隔壁があっても非磁性体材料であれば問題なく伝達できます。
撹拌でご使用する場合も穴加工、シール加工なしでご利用頂けます。
軸間での芯ズレが発生した際、非接触ですので、破損することはありません。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

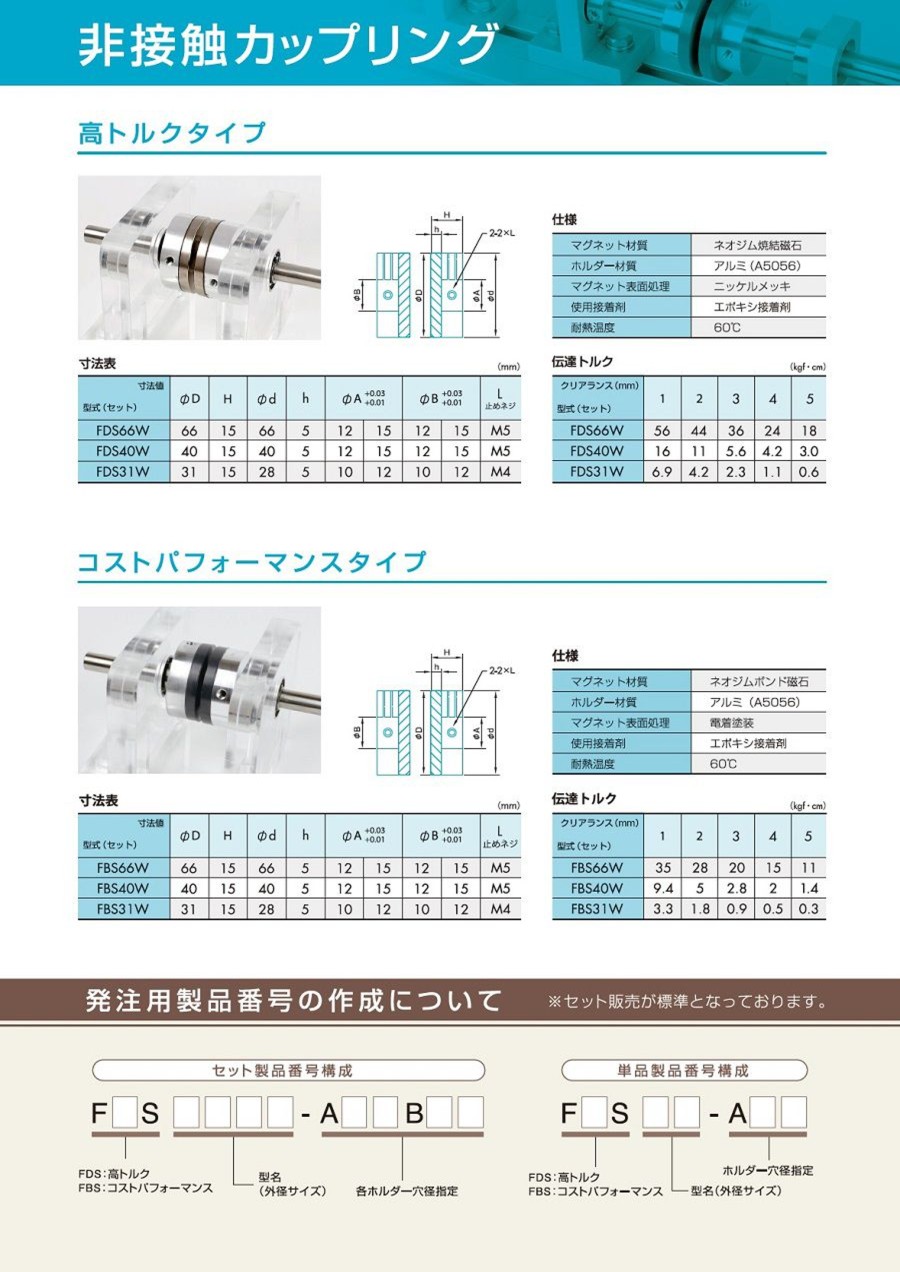

カタログ
商品担当おすすめ
マグトラン FDS-W型/FBS-W型 非接触カップリングのレビュー
試験用
5
5.02023/06/20
社内で行った試験に使用しました。試験は順調に進めることができましたし、特に問題はありませんでした。
1人が参考にしています。
