SMC

サインロッドレスシリンダ基本形 REAシリーズ

カタログ |

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 57,561円～436,983円

税込単価: 63,317円～480,681円

ショックを嫌うワークのスピード搬送を実現。半導体ウェハ、液晶基板、磁気ディスク...

詳細情報を確認する

種類
ロッドレスシリンダ
ロッドレスシリンダジョイント形式
マグネット式
ガイド方式
基本形
最大積載質量（範囲） (kg)
1.1～5.0
テーブル材質
アルミニウム合金
特性
なし
使用速度 (mm/s)
50::300
最高使用圧力 (MPa)
0.7
最低使用圧力 (MPa)
0.18
テーブル表面処理
なし

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。

未確定：候補が777型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

REA25・32・40

REA50・63

製品仕様

チューブ内径（mm）	25	32	40	50	63
使用流体	空気
保証耐圧力	1.05MPa
最高使用圧力	0.7MPa
最低使用圧力	0.18MPa
周囲温度および使用流体温度	-10～60℃（ただし凍結なきこと）
使用ピストン速度（MAX）^注）	50～300mm/s
給油	不要（無給油）
ストローク長さ許容差（mm）	0～250st：（0～+1）、251～100st（0～+1.4）、1001st～：（0～+1.8）
保持力（N）	363	588	922	1,470	2,260

注）上記、使用ピストン速度は、最大速度を示します。ストローク端におけるボディ動き出しから、クッションストロークを抜け出すまで、約0.5秒（片側）および両端で約1秒かかります。

規格表

REA25・32・40

REA50・63

型番リスト

表示件数

...

型番

シリンダ内径

(φ)

ストローク（範囲）

(mm)

テーブルサイズ長さ（範囲）

(mm)

テーブルサイズ幅（範囲）

(mm)

テーブルサイズ高さ（範囲）

(mm)

最大積載質量

(kg)

ストローク

(mm)

テーブルサイズ長さ

(mm)

テーブルサイズ幅

(mm)

テーブルサイズ高さ

ポートねじ種類

オーダーメイド

最小発注数量

25	51～100	50.1～100.0	25.1～50.0	40.1～50.0	1.2	100	70	46	46	Rc	なし	1個
25	501～1000	50.1～100.0	25.1～50.0	40.1～50.0	1.2	1000	70	46	46	Rc	なし	1個
25	501～1000	50.1～100.0	25.1～50.0	40.1～50.0	1.2	1000	70	46	46	Rc	移動子の取付タップ箇所追加	1個
25	1001～2000	50.1～100.0	25.1～50.0	40.1～50.0	1.2	1050	70	46	46	Rc	なし	1個
25	1001～2000	50.1～100.0	25.1～50.0	40.1～50.0	1.2	1060	70	46	46	Rc	フローティングジョイント付ロッドレスシリンダ	1個
25	1001～2000	50.1～100.0	25.1～50.0	40.1～50.0	1.2	1070	70	46	46	Rc	なし	1個
25	1001～2000	50.1～100.0	25.1～50.0	40.1～50.0	1.2	1098	70	46	46	Rc	なし	1個
25	1001～2000	50.1～100.0	25.1～50.0	40.1～50.0	1.2	1100	70	46	46	Rc	なし	1個
25	1001～2000	50.1～100.0	25.1～50.0	40.1～50.0	1.2	1110	70	46	46	Rc	なし	1個
25	1001～2000	50.1～100.0	25.1～50.0	40.1～50.0	1.2	1150	70	46	46	Rc	なし	1個
25	1001～2000	50.1～100.0	25.1～50.0	40.1～50.0	1.2	1155	70	46	46	Rc	なし	1個
25	101～250	50.1～100.0	25.1～50.0	40.1～50.0	1.2	120	70	46	46	Rc	なし	1個
25	1001～2000	50.1～100.0	25.1～50.0	40.1～50.0	1.2	1200	70	46	46	Rc	なし	1個
25	101～250	50.1～100.0	25.1～50.0	40.1～50.0	1.2	125	70	46	46	Rc	なし	1個
25	1001～2000	50.1～100.0	25.1～50.0	40.1～50.0	1.2	1250	70	46	46	Rc	なし	1個
25	1001～2000	50.1～100.0	25.1～50.0	40.1～50.0	1.2	1270	70	46	46	Rc	なし	1個
25	1001～2000	50.1～100.0	25.1～50.0	40.1～50.0	1.2	1285	70	46	46	Rc	なし	1個
25	101～250	50.1～100.0	25.1～50.0	40.1～50.0	1.2	130	70	46	46	Rc	なし	1個
25	1001～2000	50.1～100.0	25.1～50.0	40.1～50.0	1.2	1300	70	46	46	Rc	なし	1個
25	1001～2000	50.1～100.0	25.1～50.0	40.1～50.0	1.2	1350	70	46	46	Rc	なし	1個
25	101～250	50.1～100.0	25.1～50.0	40.1～50.0	1.2	140	70	46	46	Rc	なし	1個
25	1001～2000	50.1～100.0	25.1～50.0	40.1～50.0	1.2	1400	70	46	46	Rc	なし	1個
25	1001～2000	50.1～100.0	25.1～50.0	40.1～50.0	1.2	1400	70	46	46	Rc	外部無潤滑仕様（ダストシール付）	1個
25	1001～2000	50.1～100.0	25.1～50.0	40.1～50.0	1.2	1420	70	46	46	Rc	なし	1個
25	101～250	50.1～100.0	25.1～50.0	40.1～50.0	1.2	145	70	46	46	Rc	なし	1個
25	1001～2000	50.1～100.0	25.1～50.0	40.1～50.0	1.2	1450	70	46	46	Rc	なし	1個
25	1001～2000	50.1～100.0	25.1～50.0	40.1～50.0	1.2	1450	70	46	46	Rc	フローティングジョイント付ロッドレスシリンダ	1個
25	101～250	50.1～100.0	25.1～50.0	40.1～50.0	1.2	150	70	46	46	Rc	なし	1個
25	1001～2000	50.1～100.0	25.1～50.0	40.1～50.0	1.2	1500	70	46	46	Rc	なし	1個
25	101～250	50.1～100.0	25.1～50.0	40.1～50.0	1.2	150	70	46	46	Rc	外部無潤滑仕様（ダストシール付）	1個
25	1001～2000	50.1～100.0	25.1～50.0	40.1～50.0	1.2	1550	70	46	46	Rc	なし	1個
25	101～250	50.1～100.0	25.1～50.0	40.1～50.0	1.2	160	70	46	46	Rc	なし	1個
25	1001～2000	50.1～100.0	25.1～50.0	40.1～50.0	1.2	1600	70	46	46	Rc	なし	1個
25	101～250	50.1～100.0	25.1～50.0	40.1～50.0	1.2	160	70	46	46	Rc	外部無潤滑仕様（ダストシール付）	1個
25	101～250	50.1～100.0	25.1～50.0	40.1～50.0	1.2	163	70	46	46	Rc	なし	1個
25	1001～2000	50.1～100.0	25.1～50.0	40.1～50.0	1.2	1700	70	46	46	Rc	なし	1個
25	101～250	50.1～100.0	25.1～50.0	40.1～50.0	1.2	175	70	46	46	Rc	なし	1個
25	101～250	50.1～100.0	25.1～50.0	40.1～50.0	1.2	175	70	46	46	Rc	フローティングジョイント付ロッドレスシリンダ	1個
25	101～250	50.1～100.0	25.1～50.0	40.1～50.0	1.2	180	70	46	46	Rc	なし	1個
25	1001～2000	50.1～100.0	25.1～50.0	40.1～50.0	1.2	1800	70	46	46	Rc	なし	1個
25	1001～2000	50.1～100.0	25.1～50.0	40.1～50.0	1.2	1850	70	46	46	Rc	なし	1個
25	101～250	50.1～100.0	25.1～50.0	40.1～50.0	1.2	190	70	46	46	Rc	なし	1個
25	101～250	50.1～100.0	25.1～50.0	40.1～50.0	1.2	191	70	46	46	Rc	なし	1個
25	1001～2000	50.1～100.0	25.1～50.0	40.1～50.0	1.2	1970	70	46	46	Rc	なし	1個
25	1001～2000	50.1～100.0	25.1～50.0	40.1～50.0	1.2	1970	70	46	46	Rc	外部無潤滑仕様（ダストシール付）	1個
25	101～250	50.1～100.0	25.1～50.0	40.1～50.0	1.2	200	70	46	46	Rc	なし	1個
25	1001～2000	50.1～100.0	25.1～50.0	40.1～50.0	1.2	2000	70	46	46	Rc	なし	1個
25	101～250	50.1～100.0	25.1～50.0	40.1～50.0	1.2	200	70	46	46	Rc	外部無潤滑仕様	1個
25	101～250	50.1～100.0	25.1～50.0	40.1～50.0	1.2	200	70	46	46	Rc	外部無潤滑仕様（ダストシール付）	1個
25	101～250	50.1～100.0	25.1～50.0	40.1～50.0	1.2	200	70	46	46	Rc	フローティングジョイント付ロッドレスシリンダ	1個
25	101～250	50.1～100.0	25.1～50.0	40.1～50.0	1.2	205	70	46	46	Rc	なし	1個
25	101～250	50.1～100.0	25.1～50.0	40.1～50.0	1.2	210	70	46	46	Rc	なし	1個
25	2001～	50.1～100.0	25.1～50.0	40.1～50.0	1.2	2125	70	46	46	Rc	ロングストロークタイプ	1個
25	2001～	50.1～100.0	25.1～50.0	40.1～50.0	1.2	2149	70	46	46	Rc	ロングストロークタイプ	1個
25	101～250	50.1～100.0	25.1～50.0	40.1～50.0	1.2	215	70	46	46	Rc	なし	1個
25	2001～	50.1～100.0	25.1～50.0	40.1～50.0	1.2	2150	70	46	46	Rc	ロングストロークタイプ	1個
25	101～250	50.1～100.0	25.1～50.0	40.1～50.0	1.2	220	70	46	46	Rc	なし	1個
25	2001～	50.1～100.0	25.1～50.0	40.1～50.0	1.2	2200	70	46	46	Rc	ロングストロークタイプ	1個
25	101～250	50.1～100.0	25.1～50.0	40.1～50.0	1.2	220	70	46	46	Rc	フローティングジョイント付ロッドレスシリンダ	1個
25	101～250	50.1～100.0	25.1～50.0	40.1～50.0	1.2	222	70	46	46	Rc	なし	1個

通常単価(税別) (税込単価)	通常出荷日

61,003円 ( 67,103円 )	19日目
70,284円 ( 77,312円 )	9日目
73,675円 ( 81,043円 )	19日目
71,444円 ( 78,588円 )	19日目
75,402円 ( 82,942円 )	19日目
71,444円 ( 78,588円 )	19日目
70,470円 ( 77,517円 )	19日目
71,444円 ( 78,588円 )	19日目
72,605円 ( 79,866円 )	19日目
72,605円 ( 79,866円 )	19日目
75,423円 ( 82,965円 )	19日目
61,003円 ( 67,103円 )	19日目
72,605円 ( 79,866円 )	19日目
61,003円 ( 67,103円 )	19日目
68,879円 ( 75,767円 )	19日目
73,764円 ( 81,140円 )	19日目
73,764円 ( 81,140円 )	19日目
61,003円 ( 67,103円 )	19日目
73,764円 ( 81,140円 )	19日目
74,925円 ( 82,418円 )	19日目
61,003円 ( 67,103円 )	19日目
74,925円 ( 82,418円 )	19日目
82,817円 ( 91,099円 )	19日目
76,085円 ( 83,694円 )	19日目
61,003円 ( 67,103円 )	19日目
76,085円 ( 83,694円 )	19日目
86,290円 ( 94,919円 )	19日目
61,003円 ( 67,103円 )	19日目
76,085円 ( 83,694円 )	19日目
68,012円 ( 74,813円 )	19日目
77,246円 ( 84,971円 )	19日目
61,003円 ( 67,103円 )	19日目
77,246円 ( 84,971円 )	19日目
65,846円 ( 72,431円 )	19日目
61,003円 ( 67,103円 )	19日目
78,405円 ( 86,246円 )	19日目
61,003円 ( 67,103円 )	19日目
70,251円 ( 77,276円 )	19日目
61,003円 ( 67,103円 )	19日目
79,567円 ( 87,524円 )	19日目
80,726円 ( 88,799円 )	19日目
61,003円 ( 67,103円 )	19日目
61,003円 ( 67,103円 )	19日目
80,887円 ( 88,976円 )	19日目
84,650円 ( 93,115円 )	19日目
61,003円 ( 67,103円 )	19日目
81,887円 ( 90,076円 )	19日目
66,778円 ( 73,456円 )	19日目
68,012円 ( 74,813円 )	19日目
70,251円 ( 77,276円 )	19日目
64,620円 ( 71,082円 )	19日目
61,582円 ( 67,740円 )	19日目
94,846円 ( 104,331円 )	19日目
94,846円 ( 104,331円 )	19日目
61,582円 ( 67,740円 )	19日目
94,846円 ( 104,331円 )	19日目
61,582円 ( 67,740円 )	19日目
94,846円 ( 104,331円 )	19日目
70,867円 ( 77,954円 )	19日目
61,582円 ( 67,740円 )	19日目

...

基本情報

基本情報

ショックを嫌うワークのスピード搬送を実現。
半導体ウェハ、液晶基板、磁気ディスク、窯業製品、ガラス製品。
【特長】
・Φ25～Φ63までのワイドバリエーション
・ロングストロークが可能です

ご注意

■SMC エアシリンダ製品の選定・技術情報
特集ページはこちらから、ご確認下さい。

■SMC製品取扱いについて
Webページが無い製品については順次公開を予定しています。
型番が決まっている方はこちらから、お見積/ご注文下さい。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。

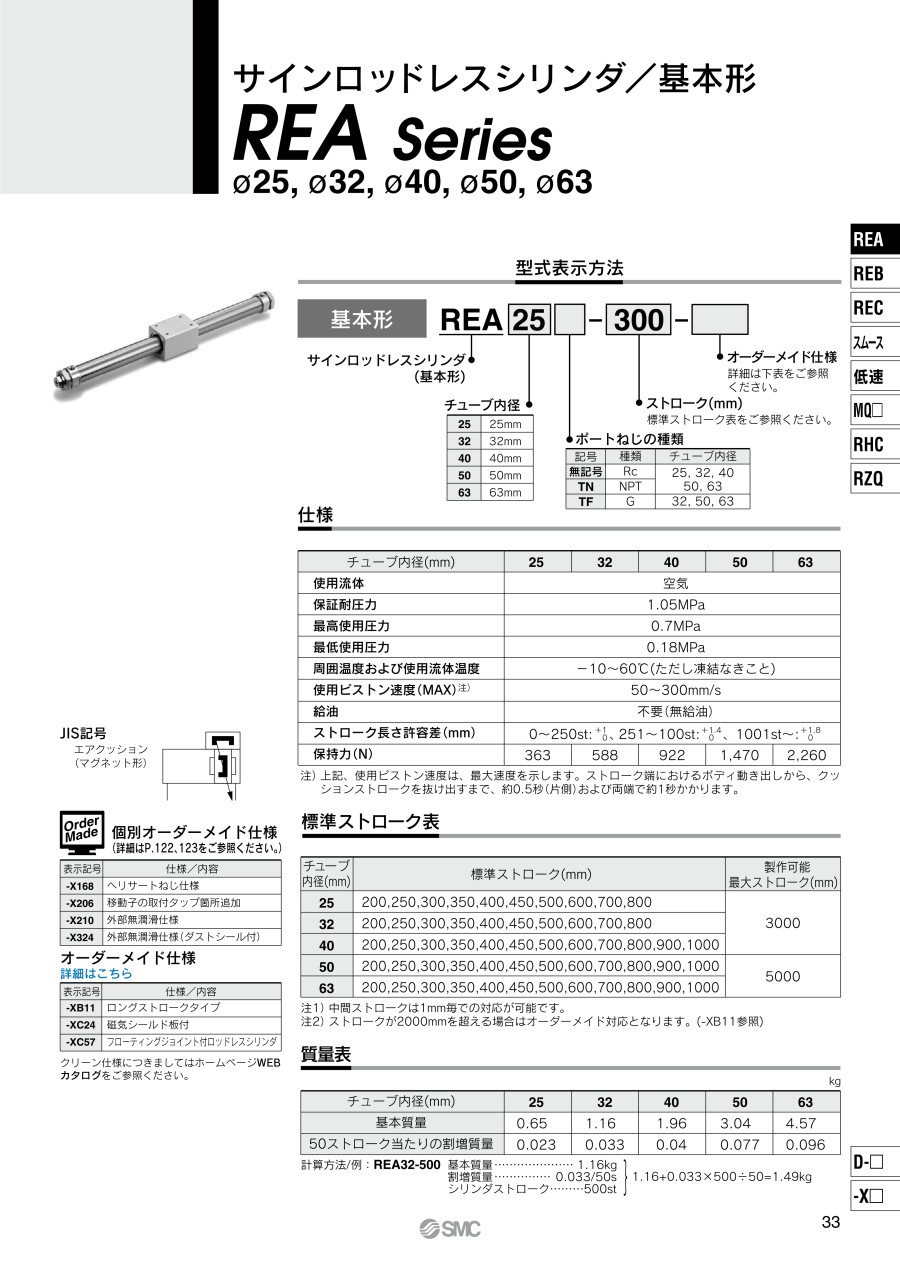

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

サインロッドレスシリンダ基本形 REAシリーズのレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品サインロッドレスシリンダ基本形 REAシリーズ	サインロッドレスシリンダダイレクトマウント形 REBRシリーズ	ロッドレスシリンダスリット式 ORC10シリーズ	サインロッドレスシリンダダイレクトマウント形 REARシリーズ	サインロッドレスシリンダスライダ形すべり軸受 REASシリーズ	マグネット式ロッドレスシリンダ基本形クリーンシリーズ 12-CY3Bシリーズ
メーカー	SMC	SMC	コガネイ	SMC	SMC	SMC
通常価格	57,561円-	38,381円 -	28,157円 -	18,378円 -	30,035円 -	18,459円 -
通常出荷日	6日目〜	6日目〜	在庫品1日目	6日目〜	6日目〜	19日目
種類	ロッドレスシリンダ	ロッドレスシリンダ	ロッドレスシリンダ	ロッドレスシリンダ	ロッドレスシリンダ	ロッドレスシリンダ
ロッドレスシリンダジョイント形式	マグネット式	マグネット式	メカジョイント式	マグネット式	マグネット式	マグネット式
ガイド方式	基本形	ダイレクトマウント形	ガイドレス	ダイレクトマウント形	すべり軸受ガイド形	基本形
最大積載質量（範囲）(kg)	1.1～5.0	-	1.1～5.0	-	-	-
テーブル材質	アルミニウム合金	アルミニウム合金	ナイロン	アルミニウム合金	アルミニウム合金	アルミニウム合金

技術サポート窓口

メカニカル部品技術窓口

商品の仕様・技術のお問い合わせ

Webお問い合わせフォーム

営業時間：9:00～18:00（土曜日・日曜日・祝日は除く）

※お問い合わせフォームは24時間受付しております。

見積もり・発注後最短当日出荷　新規会員登録で2D・3D CADデータを無料でダウンロード

無料で会員登録

閉じる

比較リスト

絞り込み条件

シリンダ内径(φ)

ストローク（範囲）(mm)

テーブルサイズ長さ （範囲）(mm)

テーブルサイズ幅 （範囲）(mm)

テーブルサイズ高さ（範囲）(mm)

最大積載質量(kg)

ストローク(mm)

テーブルサイズ 長さ(mm)

テーブルサイズ 幅(mm)

テーブルサイズ 高さ

ポートねじ種類

オーダーメイド

タイプ

CAD

出荷日

サインロッドレスシリンダ 基本形 REAシリーズ

ご注意

商品情報

外形図

REA25・32・40

REA50・63

製品仕様

製品仕様

規格表

REA25・32・40

REA50・63

型番リスト

詳細情報

基本情報

ご注意

カタログ

この商品を見た人は、こんな商品も見ています

技術サポート窓口

テーブルサイズ長さ（範囲）(mm)

テーブルサイズ幅（範囲）(mm)

テーブルサイズ長さ(mm)

テーブルサイズ幅(mm)

テーブルサイズ高さ

サインロッドレスシリンダ基本形 REAシリーズ
