エアハイドロシリンダ CA2□H・CA2W□Hシリーズ パッキンセット
- 通常単価(税別)
- 659円～1,533円
- 税込単価
- 725円～1,686円
※商品画像はイメージです。実際の商品とは異なりますのでご注意ください。エアハイドロシリンダ CA2□H...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様

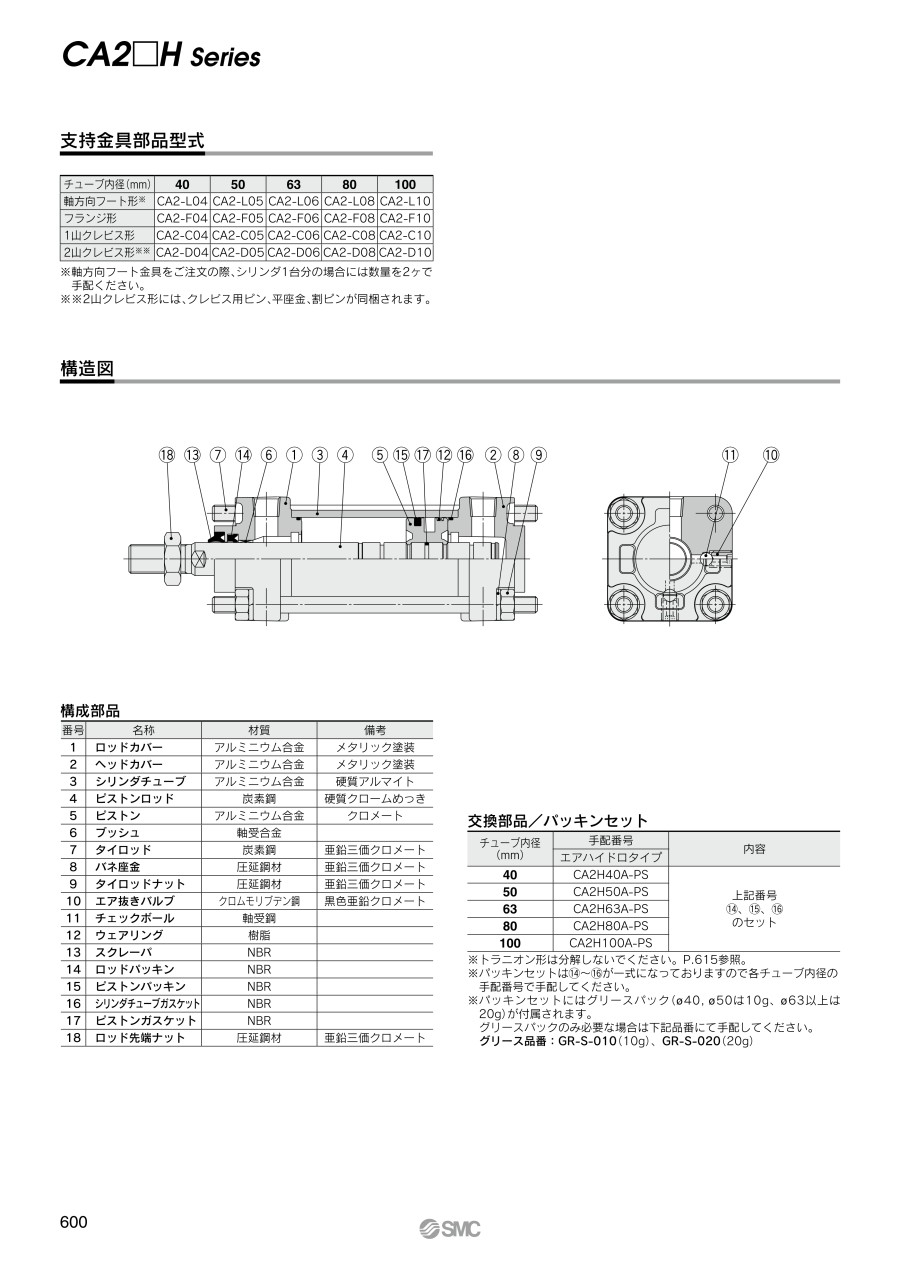

CA2□Hタイプ構造図
CA2W□Hタイプ構造図
※上記以外の型番についての情報はデジタルカタログをご参照ください。
CA2□Hタイプ
パッキンセットリスト
| 番号 | 名称 | 材質 | 備考 |
|---|---|---|---|
| （14） | ロッドパッキン | NBR | - |
| （15） | ピストンパッキン | ||
| （16） | シリンダチューブガスケット |
※上記以外の型番についての情報はデジタルカタログをご参照ください。
CA2W□Hタイプ
パッキンセットリスト
| 番号 | 名称 | 材質 | 備考 |
|---|---|---|---|
| （10） | ロッドパッキン | NBR | - |
| （11） | ピストンパッキン | ||
| （12） | シリンダチューブガスケット |
※上記以外の型番についての情報はデジタルカタログをご参照ください。
規格表
CA2□Hタイプ
交換部品/パツキンセット
※上記以外の型番についての情報はデジタルカタログをご参照ください。
※トラニオン形は分解しないでください。
※パッキンセットは（14）～（16）が一式になっておりますので各チューブ内径の手配番号で手配してください。
※パッキンセットにはグリースパック（φ40、φ50は10g、φ63以上は20g）が付属されます。
CA2W□Hタイプ
交換部品/パツキンセット
※上記以外の型番についての情報はデジタルカタログをご参照ください。
※トラニオン形は分解しないでください。
※パッキンセットは（10）～（12）が一式になっておりますので各チューブ内径の手配番号で手配してください。
※パッキンセットにはグリースパック（φ40、φ50は10g、φ63以上は20g）が付属されます。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
659円 ( 725円 ) | 在庫品1日目当日出荷可能 |
708円 ( 779円 ) | 在庫品1日目当日出荷可能 |
850円 ( 935円 ) | 6日目 |
951円 ( 1,046円 ) | 6日目 |
1,201円 ( 1,321円 ) | 6日目 |
881円 ( 969円 ) | 9日目 |
998円 ( 1,098円 ) | 9日目 |
1,111円 ( 1,222円 ) | 9日目 |
1,322円 ( 1,454円 ) | 9日目 |
1,533円 ( 1,686円 ) | 9日目 |
詳細情報
基本情報
※商品画像はイメージです。実際の商品とは異なりますのでご注意ください。
エアハイドロシリンダ CA2□H・CA2W□Hシリーズの交換部品、パッキンセットです。
【カタログはこちらをご参照ください】
P.66 複動 片ロッド エアハイドロタイプ CA2□H
P.67 複動 両ロッド エアハイドロタイプ CA2W□H
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
- 商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
