エアシリンダ CS2シリーズ パッキンセット
- 通常単価(税別)
- 1,865円～2,773円
- 税込単価
- 2,052円～3,050円
※商品画像はイメージです。実際の商品とは異なりますのでご注意ください。エアシリ...
詳細情報を確認する- 種類
- パッキン
- メンテ部品名
- パッキンセット
ご注意
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
商品情報
製品仕様

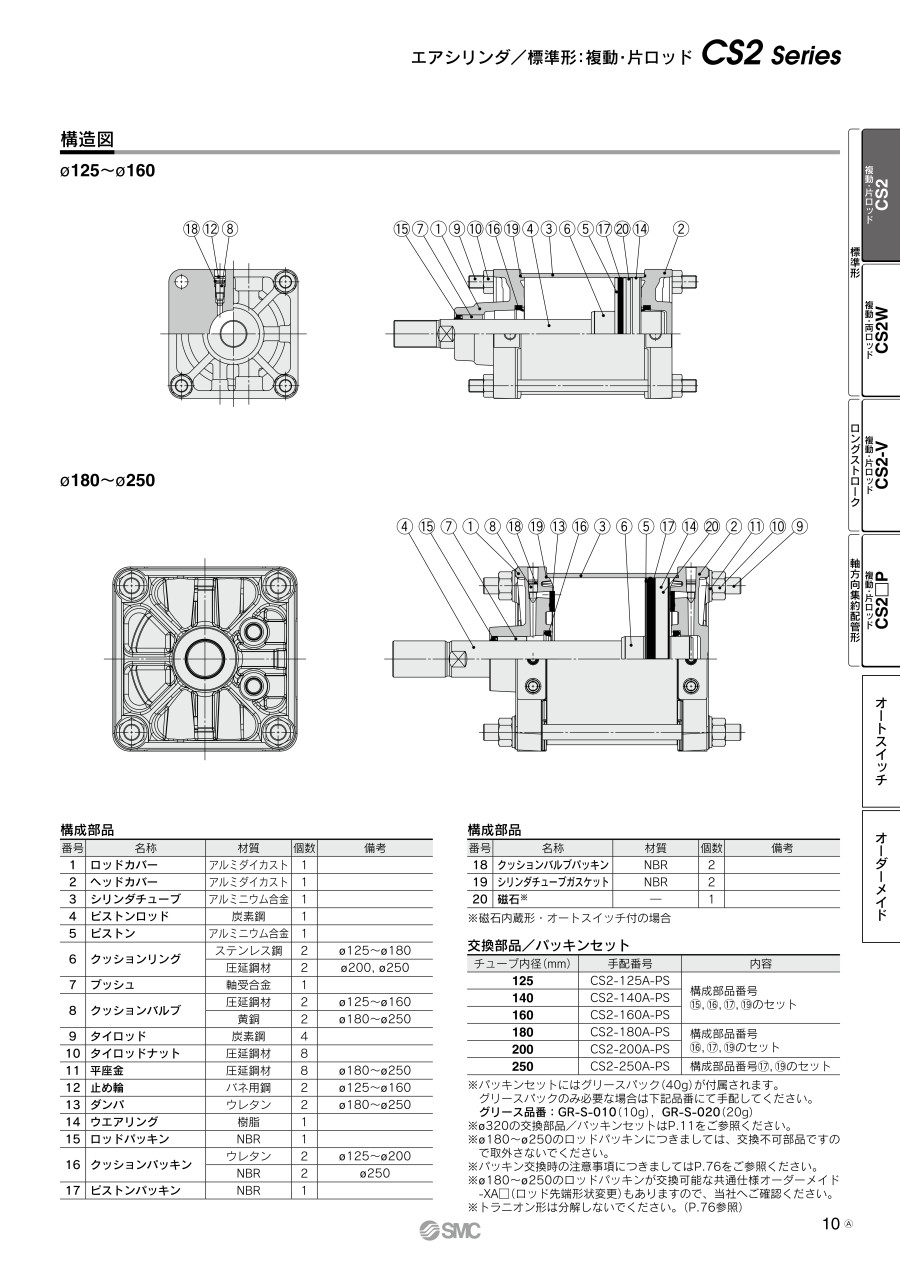

CS2タイプ構造図
CS2Wタイプ構造図
CS2Yタイプ構造図
CS2タイプ
パッキンセットリスト
| 番号 | 名称 | 材質 | 備考 |
|---|---|---|---|
| （16） | ロッドパッキン | NBR | 19,21は交換不可部品ですので、パッキンセットには含まれません。 |
| （17） | クッションパッキン | ウレタン | |
| （18） | ピストンパッキン | NBR | |
| 19 | バルブパッキン | NBR | |
| （20） | チューブガスケット | NBR | |
| 21 | ピストンガスケット | NBR |
CS2Wタイプ
パッキンセットリスト
| 番号 | 名称 | 材質 | 備考 |
|---|---|---|---|
| （14） | ロッドパッキン | NBR | 17,19は交換不可部品ですので、パッキンセットには含まれません。 |
| （15） | クッションパッキン | ウレタン | |
| （16） | ピストンパッキン | NBR | |
| 17 | バルブパッキン | NBR | |
| （18） | チューブガスケット | NBR | |
| 19 | ピストンガスケット | NBR |
CS2Yタイプ
パッキンセットリスト
| 番号 | 名称 | 材質 | 備考 |
|---|---|---|---|
| （16） | ロッドパッキン | NBR | 19,21は交換不可部品ですので、パッキンセットには含まれません。 |
| （17） | クッションパッキン※ | ウレタン | |
| （18） | ピストンパッキン | NBR | |
| 19 | バルブパッキン | NBR | |
| （20） | チューブガスケット | NBR | |
| 21 | ピストンガスケット | NBR |
※クッション付の場合のみ使用します。
規格表
CS2タイプ
交換部品/パツキンセット
※パッキンセットにはグリースパック（40g）が付属されます。
CS2Wタイプ
交換部品/パツキンセット
※パッキンセットにはグリースパック（40g）が付属されます。
CS2Yタイプ
交換部品/パツキンセット
※パッキンセットにグリースパックは付属されません。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,865円 ( 2,052円 ) | 9日目 |
1,975円 ( 2,173円 ) | 9日目 |
2,773円 ( 3,050円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
※商品画像はイメージです。実際の商品とは異なりますのでご注意ください。
エアシリンダCS2シリーズ、スムースシリンダCS2Yシリーズの交換部品、パッキンセットです。
【カタログはこちらをご参照ください】
P.72 標準形 CS2
P.73 両ロッド形 CS2W
P.74 スムースシリンダ CS2Y
