薄形シリンダ コンパクトタイプ CQS・プラットホームシリンダ CXT パッキンセット
- 通常単価(税別)
- 237円～1,319円
- 税込単価
- 261円～1,451円
※商品画像はイメージです。実際の商品とは異なりますのでご注意ください。薄形シリ...
詳細情報を確認する- 種類
- パッキン
- メンテ部品名
- パッキンセット
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
商品情報
製品仕様
CQSB□-S-PSタイプ構造図
CQSB□-L-PSタイプ構造図
CQSB□-PSタイプ構造図
CQSB□-T-PSタイプ構造図
CQSKB□-PSタイプ構造図
CQSKWB□-PSタイプ構造図
CQSX□-PSタイプ構造図
CQSY□-PSタイプ構造図
CQSB□-S-PSタイプ
パッキンセットリスト
| 番号 | 名称 | 材質 | 備考 |
|---|---|---|---|
| （12） | ロッドパッキン | NBR | - |
| （13） | ピストンパッキン | ||
| （14） | チューブガスケット |
CQSB□-L-PSタイプ
パッキンセットリスト
| 番号 | 名称 | 材質 | 備考 |
|---|---|---|---|
| （16） | ロッドパッキン | NBR | - |
| （17） | ピストンパッキン | ||
| （18） | チューブガスケット |
CQSB□-PSタイプ
パッキンセットリスト
| 番号 | 名称 | 材質 | 備考 |
|---|---|---|---|
| （16） | ロッドパッキン | NBR | - |
| （17） | ピストンパッキン | ||
| （18） | チューブガスケット |
CQSB□-T-PSタイプ
パッキンセットリスト
| 番号 | 名称 | 材質 | 備考 |
|---|---|---|---|
| （12） | ロッドパッキン | NBR | - |
| （13） | ピストンパッキン | ||
| （14） | チューブガスケット |
CQSKB□-PSタイプ
パッキンセットリスト
| 番号 | 名称 | 材質 | 備考 |
|---|---|---|---|
| （11） | ロッドパッキン | NBR | - |
| （12） | ピストンパッキン | ||
| （13） | チューブガスケット |
CQSKWB□-PSタイプ
パッキンセットリスト
| 番号 | 名称 | 材質 | 備考 |
|---|---|---|---|
| （14） | 回り止め用ロッドパッキン | NBR | - |
| （15） | ロッドパッキン | ||
| （16） | ピストンパッキン | ||
| （17） | チューブガスケット |
CQSX□-PSタイプ
パッキンセットリスト
| 番号 | 名称 | 材質 | 備考 |
|---|---|---|---|
| （16） | ロッドパッキン | NBR | - |
| （17） | ピストンパッキン | ||
| （18） | チューブガスケット |
CQSY□-PSタイプ
パッキンセットリスト
| 番号 | 名称 | 材質 | 備考 |
|---|---|---|---|
| （16） | ロッドパッキン | NBR | - |
| （17） | ピストンパッキン | ||
| （18） | チューブガスケット |
規格表
CQSB□-S-PSタイプ
交換部品／パッキンセット
| チューブ内径（mm） | 手配番号 | 内容 |
|---|---|---|
| 単動押出し形 | ||
| 12 | CQSB12-S-PS | 番号（13） |
| 16 | CQSB16-S-PS | |
| 20 | CQSB20-S-PS | |
| 25 | CQSB25-S-PS | |
※パッキンセットは（13）が1セットとなっておりますので各チューブ内径の手配番号にて手配してください。
※パッキンセットにはグリースパックは付属しませんので別途手配してください。
グリース品番:GR-S-010（10g）
CQSB□-L-PSタイプ
交換部品／パッキンセット
| チューブ内径（mm） | 手配番号 | 内容 |
|---|---|---|
| ロングストロークタイプ | ||
| 12 | CQSB12-L-PS | 番号（16）（17）（18）のセット |
| 16 | CQSB16-L-PS | |
| 20 | CQSB20-L-PS | |
| 25 | CQSB25-L-PS | |
※各チューブ内径の手配番号にて手配してください。（ロングストロークタイプはチューブガスケットが2ヶ付）
※標準形・ロングストロークタイプのパッキンセットにはグリースパックは付属しませんので別途手配してください。
グリース品番:GR-S-010（10g）
※スムース・低速シリンダのパッキンセットにはグリースパック（10g）が付属されます。
スムース・低速シリンダのメンテナンス用グリースのみ必要の場合は下記の品番にて手配してください。
グリース品番:GR-L-005（5g）・GR-L-010（10g）・GR-L-150（150g）
CQSB□-PSタイプ
交換部品／パッキンセット
| チューブ内径（mm） | 手配番号 | 内容 |
|---|---|---|
| 標準形 | ||
| 12 | CQSB12-PS | 番号（16）（17）（18）のセット |
| 16 | CQSB16-PS | |
| 20 | CQSB20-PS | |
| 25 | CQSB25-PS | |
※各チューブ内径の手配番号にて手配してください。（ロングストロークタイプはチューブガスケットが2ヶ付）
※標準形・ロングストロークタイプのパッキンセットにはグリースパックは付属しませんので別途手配してください。
グリース品番:GR-S-010（10g）
※スムース・低速シリンダのパッキンセットにはグリースパック（10g）が付属されます。
スムース・低速シリンダのメンテナンス用グリースのみ必要の場合は下記の品番にて手配してください。
グリース品番:GR-L-005（5g）・GR-L-010（10g）・GR-L-150（150g）
CQSB□-T-PSタイプ
交換部品／パッキンセット
| チューブ内径（mm） | 手配番号 | 内容 |
|---|---|---|
| 単動引込み形 | ||
| 12 | CQSB12-T-PS | 番号（12）（13）（14）のセット |
| 16 | CQSB16-T-PS | |
| 20 | CQSB20-T-PS | |
| 25 | CQSB25-T-PS | |
※パッキンセットは（12）、（13）、（14）が1セットとなっておりますので各チューブ内径の手配番号にて手配してください。
※パッキンセットにはグリースパックは付属しませんので別途手配してください。
グリース品番:GR-S-010（10g）
CQSKB□-PSタイプ
交換部品／パッキンセット
| チューブ内径（mm） | 手配番号 | 内容 |
|---|---|---|
| 12 | CQSKB12-PS | 番号（11）（12）（13）のセット |
| 16 | CQSKB16-PS | |
| 20 | CQSKB20-PS | |
| 25 | CQSKB25-PS |
※パッキンセットは（11）、（12）、（13）が1セットになっておりますので、各チューブ内径の手配番号にて手配してください。
※パッキンセットにはグリースパックは付属しませんので別途手配してください。
グリース品番:GR-S-010（10g）
CQSKWB□-PSタイプ
交換部品／パッキンセット
| チューブ内径（mm） | 手配番号 | 内容 |
|---|---|---|
| 12 | CQSKWB12-PS | 番号（14）（15）（16）（17）のセット |
| 16 | CQSKWB16-PS | |
| 20 | CQSKWB20-PS | |
| 25 | CQSKWB25-PS |
※パッキンセットは（14）、（15）、（16）、（17）が1セットになっておりますので、各チューブ内径の手配番号にて手配してください。
※パッキンセットにはグリースパックは付属しませんので別途手配してください。
グリース品番:GR-S-010（10g）
CQSX□-PSタイプ
交換部品／パッキンセット
| チューブ内径（mm） | 手配番号 | 内容 |
|---|---|---|
| 低速シリンダ | ||
| 12 | CQSX12-PS | 番号（16）（17）（18）とグリースパック（10g）のセット |
| 16 | CQSX16-PS | |
| 20 | CQSX20-PS | |
| 25 | CQSX25-PS | |
※各チューブ内径の手配番号にて手配してください。（ロングストロークタイプはチューブガスケットが2ヶ付）
※標準形・ロングストロークタイプのパッキンセットにはグリースパックは付属しませんので別途手配してください。
グリース品番:GR-S-010（10g）
※スムース・低速シリンダのパッキンセットにはグリースパック（10g）が付属されます。
スムース・低速シリンダのメンテナンス用グリースのみ必要の場合は下記の品番にて手配してください。
グリース品番:GR-L-005（5g）・GR-L-010（10g）・GR-L-150（150g）
CQSY□-PSタイプ
交換部品／パッキンセット
| チューブ内径（mm） | 手配番号 | 内容 |
|---|---|---|
| スムースシリンダ | ||
| 12 | CQSY12-PS | 番号（16）（17）（18）とグリースパック（10g）のセット |
| 16 | CQSY16-PS | |
| 20 | CQSY20-PS | |
| 25 | CQSY25-PS | |
※各チューブ内径の手配番号にて手配してください。（ロングストロークタイプはチューブガスケットが2ヶ付）
※標準形・ロングストロークタイプのパッキンセットにはグリースパックは付属しませんので別途手配してください。
グリース品番:GR-S-010（10g）
※スムース・低速シリンダのパッキンセットにはグリースパック（10g）が付属されます。
スムース・低速シリンダのメンテナンス用グリースのみ必要の場合は下記の品番にて手配してください。
グリース品番:GR-L-005（5g）・GR-L-010（10g）・GR-L-150（150g）
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
257円 ( 283円 ) | 6日目 |
254円 ( 279円 ) | 在庫品1日目当日出荷可能 |
241円 ( 265円 ) | 6日目 |
282円 ( 310円 ) | 6日目 |
300円 ( 330円 ) | 在庫品1日目当日出荷可能 |
257円 ( 283円 ) | 在庫品1日目当日出荷可能 |
241円 ( 265円 ) | 6日目 |
281円 ( 309円 ) | 6日目 |
1,099円 ( 1,209円 ) | 在庫品1日目当日出荷可能 |
300円 ( 330円 ) | 在庫品1日目当日出荷可能 |
300円 ( 330円 ) | 在庫品1日目当日出荷可能 |
237円 ( 261円 ) | 6日目 |
285円 ( 314円 ) | 6日目 |
1,038円 ( 1,142円 ) | 6日目 |
296円 ( 326円 ) | 在庫品1日目当日出荷可能 |
309円 ( 340円 ) | 在庫品1日目当日出荷可能 |
284円 ( 312円 ) | 6日目 |
357円 ( 393円 ) | 6日目 |
355円 ( 391円 ) | 6日目 |
336円 ( 370円 ) | 19日目 |
381円 ( 419円 ) | 6日目 |
399円 ( 439円 ) | 6日目 |
428円 ( 471円 ) | 6日目 |
482円 ( 530円 ) | 6日目 |
482円 ( 530円 ) | 6日目 |
521円 ( 573円 ) | 6日目 |
298円 ( 328円 ) | 6日目 |
306円 ( 337円 ) | 6日目 |
1,319円 ( 1,451円 ) | 6日目 |
285円 ( 314円 ) | 6日目 |
337円 ( 371円 ) | 6日目 |
811円 ( 892円 ) | 6日目 |
851円 ( 936円 ) | 6日目 |
詳細情報
基本情報
※商品画像はイメージです。実際の商品とは異なりますのでご注意ください。
薄形シリンダコンパクトタイプCQSシリーズ・プラットホームシリンダCXTシリーズの交換部品、パッキンセットです。
【カタログはこちらをご参照ください】

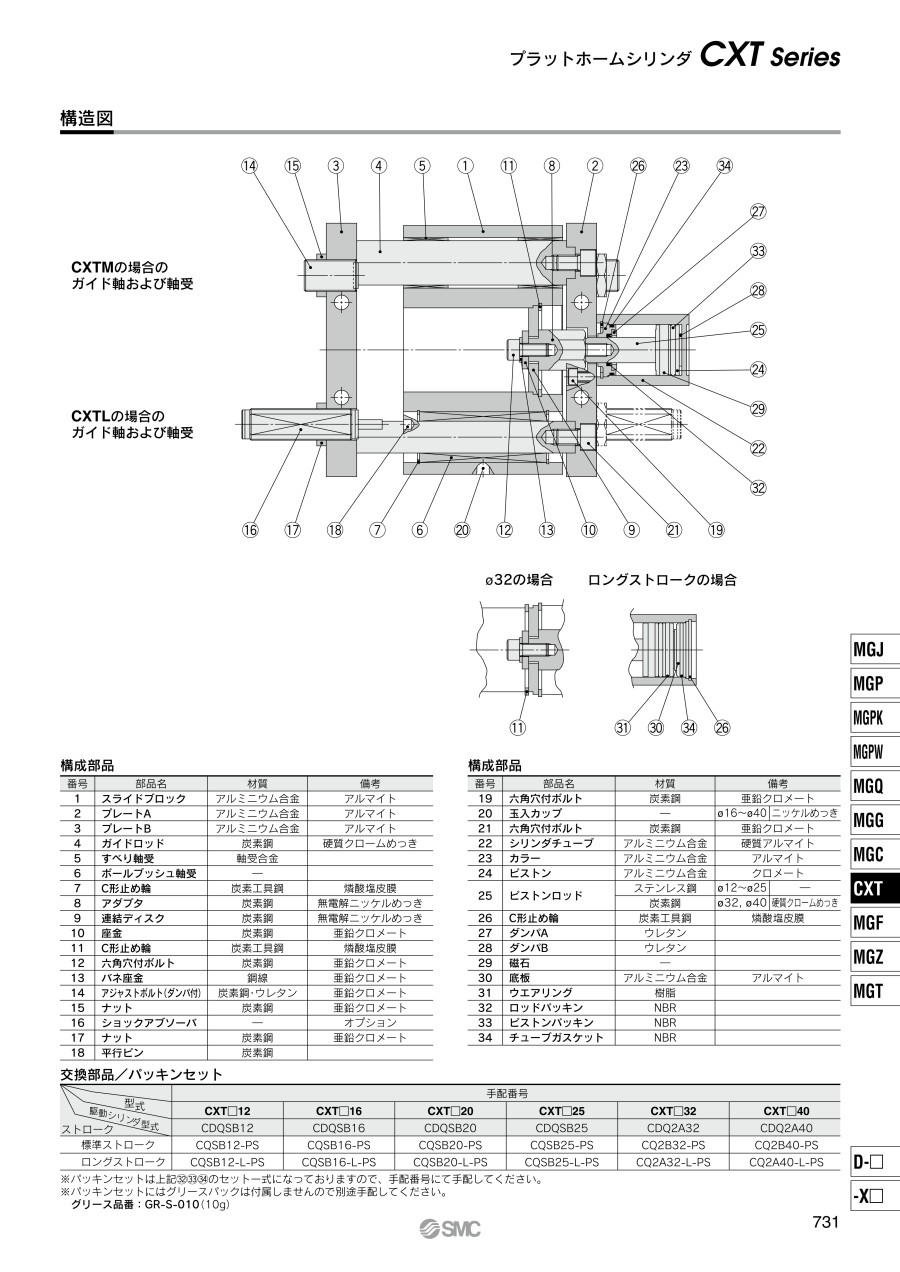

P.90～95 薄形シリンダ コンパクトタイプ
P.173 プラットホームシリンダ
