絞り込み条件

未確定：候補が15型番あります。
SMC

スライドユニット CXシリーズ パッキンセット ショックアブソーバ

スライドユニット CXシリーズ パッキンセット ショックアブソーバ
通常単価(税別)
659円～3,839円
税込単価
725円～4,223円
通常出荷日：在庫品1日目～11日目一部当日出荷可能

スライドユニットCXシリーズの交換部品、パッキンセット、ショックアブソーバです。【カタログはこちらをご...

詳細を確認
  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
  • ■SMC エアシリンダ製品の選定・技術情報
    特集ページは　こちら　から、ご確認下さい。

    ■SMC製品取扱いについて
    Webページが無い製品については順次公開を予定しています。
    型番が決まっている方は　こちら　から、お見積/ご注文下さい。
  • スペック、材質の詳細はカタログをご参照ください。
  • 商品画像はイメージです。実際の商品とは異なりますのでご注意ください。
詳細を確認

よく一緒に見られています

エアシリンダ MB・CA2・MNB・CNA2シリーズ パッキンセット ロックユニット グリースパック

SMC

エアシリンダ MB・CA2・MNB・CNA2シリーズ パッキンセット ロックユニット グリースパック
通常価格(税別)： 120円 (税込価格：132円)

通常出荷日：在庫品1日目

よく一緒に見られています

ガイド付シリンダ MG・ファインロックシリンダ CLG1・ロック付シリンダ CNG パッキンセット

SMC

ガイド付シリンダ MG・ファインロックシリンダ CLG1・ロック付シリンダ CNG パッキンセット
通常価格(税別)： 217円 (税込価格：239円)

通常出荷日：在庫品1日目

未確定：候補が15型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

製品仕様

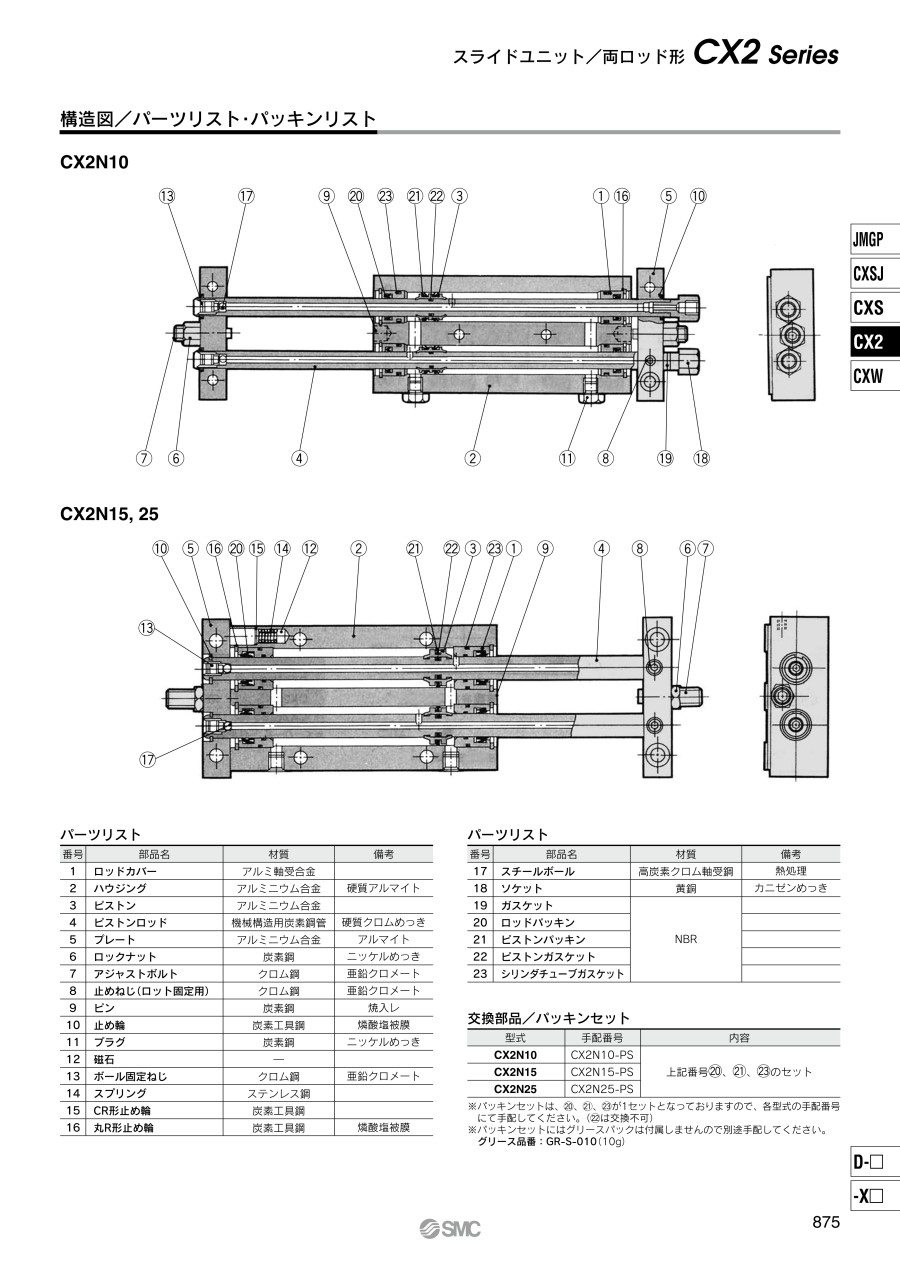

CX2Nタイプ構造図

スライドユニット CXシリーズ パッキンセット CX2Nタイプ構造図

CX2Nタイプ

パッキンセットリスト

番号名称材質備考
（20）ロッドパッキンNBR22は交換不可部品ですので、パッキンセットには含まれません。
（21）ピストンパッキン
22ピストンガスケット
（23）シリンダチューブガスケット

CX2Nタイプ

交換部品/パッキンセット

型式手配番号内容
CX2N10CX2N10-PS番号（20）、（21）、（23）のセット
CX2N15CX2N15-PS
CX2N25CX2N25-PS

※パッキンセットは、（20）、（21）、（23）が1セットとなっておりますので、各型式の手配番号にて手配してください。（（22）は交換不可）
※パッキンセットにはグリースパックは付属しませんので別途手配してください。


CXWMタイプΦ10、Φ16、Φ25構造図

スライドユニット CXシリーズ パッキンセット CXWMタイプφ10,φ16,φ25構造図

CXWMタイプΦ10、Φ16、Φ25

パッキンセットリスト

番号名称材質備考
（20）ロッドパッキンNBR22は交換不可部品ですので、パッキンセットには含まれません。
（21）ピストンパッキンNBR
22ピストンガスケットNBR
（23）シリンダチューブガスケットNBR
エンドロック付
（30）ボディガスケットNBR33、34は交換不可部品ですので、パッキンセットには含まれません。
（31）ロッドパッキンNBR
（32）ピストンパッキンNBR
33スチールボール高炭素クロム軸受鋼
34スチールボール高炭素クロム軸受鋼
（35）"O"リングNBR

CXWMタイプΦ10、Φ16、Φ25

交換部品/パッキンセット

チューブ内径（mm）手配番号内容
シリンダ本体
CXWM10CXWM10-PS番号（20）、（21）、（23）のセット
CXWM16CXWM16-PS
CXWM25CXWM25-PS

※パッキンセットは、（20）、（21）、（23）が1セットとなっておりますので、各型式の手配番号にて手配してください。（（22）は交換不可）
※パッキンセットにはグリースパックは付属しませんので別途手配してください。


CXWMタイプΦ20、Φ32構造図

スライドユニット CXシリーズ パッキンセット CXWMタイプφ20,φ32構造図

CXWMタイプΦ20、Φ32

パッキンセットリスト

番号名称材質備考
（17）ピストンパッキンNBR20は交換不可部品ですので、パッキンセットには含まれません。
（18）ロッドパッキン
（19）シリンダチューブガスケット
20ピストンガスケット
エンドロック付
（12）ボディガスケットNBR-
（13）ロッドパッキン
（14）ピストンパッキン
（15）Oリング

CXWMタイプΦ20、Φ32

交換部品/パッキンセット

型式手配番号内容
シリンダ本体
CXWM20CXWM20-PS番号（17）、（18）、（19）のセット
CXWM32CXWM32-PS

※パッキンセットは、（17）、（18）、（19）が1セットとなっておりますので、各型式の手配番号にて手配してください。
（（20）は交換不可）
※パッキンセットにはグリースパックは付属しませんので別途手配してください。

型式手配番号内容
エンドロック部
CXWM20CXWM20R-PS番号（12）、（13）、（14）、（15）のセット
CXWM32CXWM32R-PS

※パッキンセットは、（12）、（13）、（14）、（15）が1セットとなっておりますので、各型式の手配番号にて手配してください。
※パッキンセットにはグリースパックは付属しませんので別途手配してください。


CXWLタイプΦ16、Φ25構造図

スライドユニット CXシリーズ パッキンセット CXWLタイプφ10,φ16,φ25構造図

CXWLタイプΦ16、Φ25

パッキンセットリスト

番号名称材質備考
（23）ロッドパッキンNBR25は交換不可部品ですので、パッキンセットには含まれません。
（24）ピストンパッキン
25ピストンガスケット
（26）シリンダチューブガスケット
エンドロック付
（33）ボディガスケットNBR36、37は交換不可部品ですので、パッキンセットには含まれません。
（34）ロッドパッキンNBR
（35）ピストンパッキンNBR
36スチールボール高炭素クロム軸受鋼
37スチールボール高炭素クロム軸受鋼
（38）"O"リングNBR

CXWLタイプΦ16、Φ25

交換部品/パッキンセット

型式手配番号内容
シリンダ本体
CXWL16CXWL16-PS番号（23）、（24）、（26）のセット
CXWL25CXWM25-PS

※パッキンセットは、（23）、（24）、（26）が1セットとなっておりますので、各型式の手配番号にて手配してください。
※（25）は交換不可
※パッキンセットにはグリースパックは付属しませんので別途手配してください。


CXWLタイプΦ20、Φ32構造図

スライドユニット CXシリーズ パッキンセット CXWLタイプφ20,φ32構造図

CXWLタイプΦ20、Φ32

パッキンセットリスト

番号名称材質備考
（21）ピストンパッキンNBR23は交換不可部品ですので、パッキンセットには含まれません。
（22）ロッドパッキン
23ピストンガスケット
（24）シリンダチューブガスケット
エンドロック付
（12）ボディガスケットNBR-
（13）ロッドパッキン
（14）ピストンパッキン
（15）Oリング

CXWLタイプΦ20、Φ32

交換部品/パッキンセット

型式手配番号内容
シリンダ本体
CXWL20CXWL20-PS番号（21）、（22）、（24）のセット
CXWL32CXWM32-PS

※パッキンセットは、（21）、（22）、（24）が1セットとなっておりますので、各型式の手配番号にて手配してください。
※（23）は交換不可
※パッキンセットにはグリースパックは付属しませんので別途手配してください。

ショックアブソーバ仕様

注1）ショックアブソーバ型式RB1006-X552
適用スライドユニット型式CXWM20、25-□□
最大吸収エネルギー J3.92
吸収ストロック mm6
最大衝突速度 m/sec0.05～5
注2）最高使用頻度 cycle/min70
最大許容推力 N353
周囲温度範囲 ℃-10～80
バネ力 N伸長時4.22
圧縮時6.18
質量g25

注1）-X552は、ハウジングに内蔵される専用ショックアブソーバで、アウタチューブ外径部のねじ無仕様となります。25、50ストロークでショックアブソーバプレート取付の場合は、ねじ有の使用となります。
注2）1サイクルあたりの最大吸収エネルギー時を示します。従いまして吸収エネルギーに応じて、使用頻度は増加させることができます。

型番リスト

表示件数
  • 1
    • 型番
    CX2N10-PS
    CX2N15-PS
    CX2N25-PS
    CXWL16-PS
    CXWL20-PS
    CXWL25-PS
    CXWL32-PS
    CXWM10-PS
    CXWM16-PS
    CXWM20-PS
    CXWM20R-PS
    CXWM25-PS
    CXWM32-PS
    CXWM32R-PS
    RB1006-X552

    種類

    メンテ部品名

    適用エアシリンダ詳細

    オーダーメイト仕様

    適用チューブ内径

    (Φ)

    		最小発注数量
    パッキン
    パッキンセット
    スライドユニット 両ロッド形 CX2シリーズ
    なし
    10
    1個
    パッキン
    パッキンセット
    スライドユニット 両ロッド形 CX2シリーズ
    なし
    15
    1個
    パッキン
    パッキンセット
    スライドユニット 両ロッド形 CX2シリーズ
    なし
    25
    1個
    パッキン
    パッキンセット
    スライドユニット ショックアブソーバ内蔵形 CXWLシリーズ
    なし
    16
    1個
    パッキン
    パッキンセット
    スライドユニット ショックアブソーバ内蔵形 CXWLシリーズ
    なし
    20
    1個
    パッキン
    パッキンセット
    スライドユニット ショックアブソーバ内蔵形 CXWLシリーズ
    なし
    25
    1個
    パッキン
    パッキンセット
    スライドユニット ショックアブソーバ内蔵形 CXWLシリーズ
    なし
    32
    1個
    パッキン
    パッキンセット
    スライドユニット ショックアブソーバ内蔵形 CXWMシリーズ
    なし
    10
    1個
    パッキン
    パッキンセット
    スライドユニット ショックアブソーバ内蔵形 CXWMシリーズ
    なし
    16
    1個
    パッキン
    パッキンセット
    スライドユニット ショックアブソーバ内蔵形 CXWMシリーズ
    なし
    20
    1個
    パッキン
    パッキンセット（エンドロック）
    スライドユニット ショックアブソーバ内蔵形 CXWMシリーズ
    なし
    20
    1個
    パッキン
    パッキンセット
    スライドユニット ショックアブソーバ内蔵形 CXWMシリーズ
    なし
    25
    1個
    パッキン
    パッキンセット
    スライドユニット ショックアブソーバ内蔵形 CXWMシリーズ
    なし
    32
    1個
    パッキン
    パッキンセット（エンドロック）
    スライドユニット ショックアブソーバ内蔵形 CXWMシリーズ
    なし
    32
    1個
    ショックアブソーバ
    -
    スライドユニット ショックアブソーバ内蔵形 CXWM20、25-□□
    -
    -
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    659円
    ( 725円 )
    6日目
    1,139円
    ( 1,253円 )
    在庫品1日目当日出荷可能
    1,430円
    ( 1,573円 )
    在庫品1日目当日出荷可能
    885円
    ( 974円 )
    6日目
    986円
    ( 1,085円 )
    6日目
    1,298円
    ( 1,428円 )
    在庫品1日目当日出荷可能
    1,267円
    ( 1,394円 )
    6日目
    728円
    ( 801円 )
    在庫品1日目当日出荷可能
    851円
    ( 936円 )
    在庫品1日目当日出荷可能
    1,036円
    ( 1,140円 )
    6日目
    1,424円
    ( 1,566円 )
    11日目
    1,309円
    ( 1,440円 )
    在庫品1日目当日出荷可能
    1,424円
    ( 1,566円 )
    6日目
    1,450円
    ( 1,595円 )
    11日目
    3,839円
    ( 4,223円 )
    6日目
  • 1

    • 詳細情報

    基本情報

    スライドユニットCXシリーズの交換部品、パッキンセット、ショックアブソーバです。
    【カタログはこちらをご参照ください】
    P.168 両ロッド形
    P.169・170 すべり軸受
    P.171・172 ボールブッシュ軸受
    P.660 ショックアブソーバ

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
      セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
    • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
    • ■SMC エアシリンダ製品の選定・技術情報
      特集ページは　こちら　から、ご確認下さい。

      ■SMC製品取扱いについて
      Webページが無い製品については順次公開を予定しています。
      型番が決まっている方は　こちら　から、お見積/ご注文下さい。
    • スペック、材質の詳細はカタログをご参照ください。
    • 商品画像はイメージです。実際の商品とは異なりますのでご注意ください。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
