デュアルロッドシリンダ CXSシリーズ パッキンセット
- 通常単価(税別)
- 480円～1,639円
- 税込単価
- 528円～1,803円
※商品画像はイメージです。実際の商品とは異なりますのでご注意ください。デュアル...
詳細情報を確認する- 種類
- パッキン
- メンテ部品名
- パッキンセット
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
商品情報
製品仕様

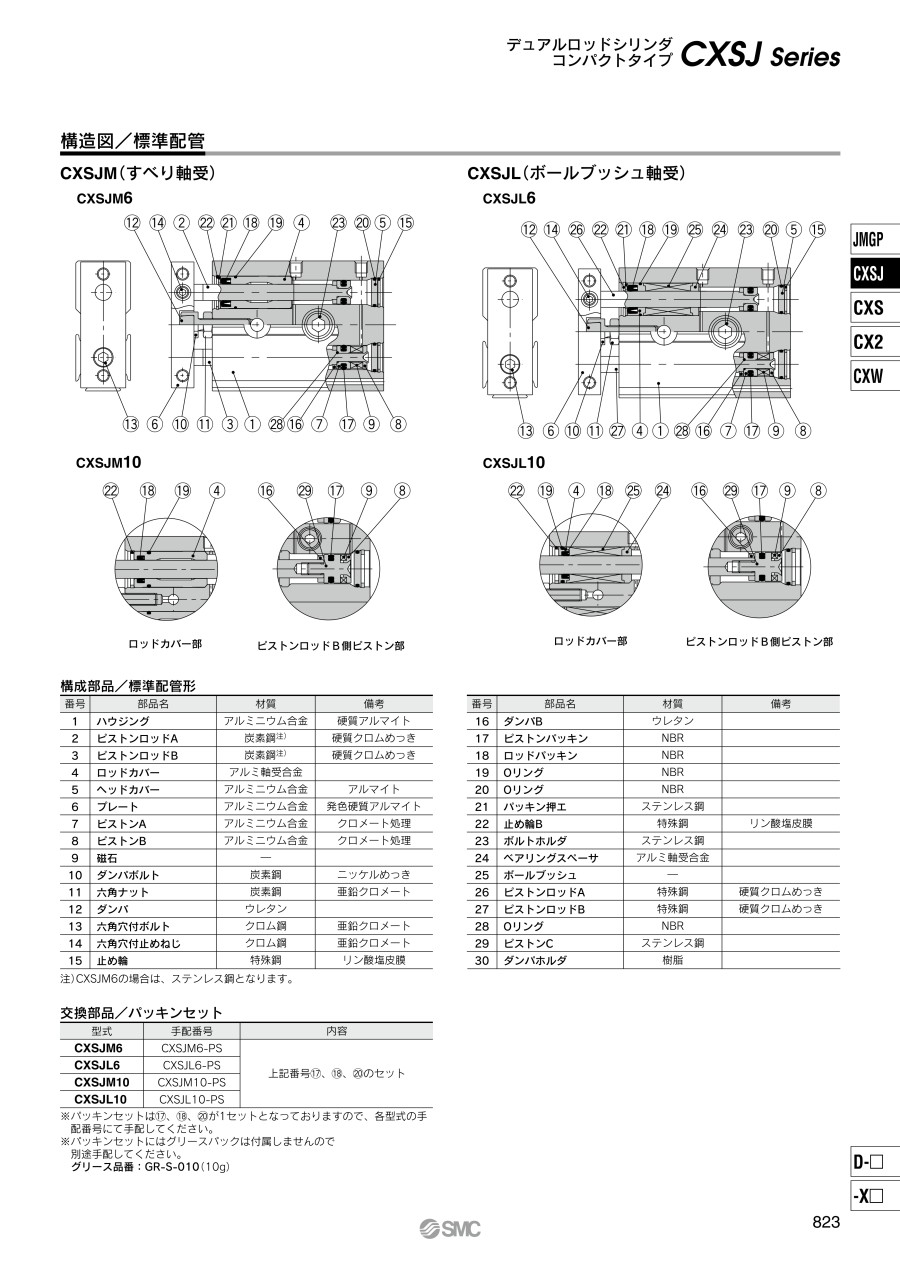

CXSJM（すべり軸受）タイプ構造図
CXSJL（ボールブッシュ軸受）タイプ構造図
CXSMタイプ構造図
CXSLタイプ構造図
CXSM/エアクッション付タイプ構造図
CXSL/エアクッション付タイプ構造図
CXSRL/CXSRMタイプ構造図
CXSJM（すべり軸受）タイプ
パッキンセットリスト
| 番号 | 名称 | 材質 | 備考 |
|---|---|---|---|
| （17） | ピストンパッキン | NBR | - |
| （18） | ロッドパッキン | ||
| （19） | Oリング |
CXSJL（ボールブッシュ軸受）タイプ
パッキンセットリスト
| 番号 | 名称 | 材質 | 備考 |
|---|---|---|---|
| （17） | ピストンパッキン | NBR | - |
| （18） | ロッドパッキン | ||
| （19） | Oリング |
CXSMタイプ
パッキンセットリスト
| 番号 | 名称 | 材質 | 備考 |
|---|---|---|---|
| （17） | ピストンパッキン | NBR | - |
| （18） | ロッドパッキン | ||
| （19） | Oリング |
CXSLタイプ
パッキンセットリスト
| 番号 | 名称 | 材質 | 備考 |
|---|---|---|---|
| （20） | ピストンパッキン | NBR | - |
| （21） | ロッドパッキン | ||
| （22） | Oリング |
CXSM/エアクッション付タイプ
パッキンセットリスト/CXSM
| 番号 | 名称 | 材質 | 備考 |
|---|---|---|---|
| （18） | ピストンパッキン | NBR | 21、24～26は交換不可部品ですので、パッキンセットには含まれません。 |
| （19） | ロッドパッキン | ||
| （20） | Oリング | ||
| 21 | Oリング | ||
| 24 | チェックパッキン | ||
| 25 | ニードルガスケット | ||
| 26 | チェックガスケット |
CXSL/エアクッション付タイプ
パッキンセットリスト/CXSL
| 番号 | 名称 | 材質 | 備考 |
|---|---|---|---|
| （20） | ピストンパッキン | NBR | 23、26～28は交換不可部品ですので、パッキンセットには含まれません。 |
| （21） | ロッドパッキン | ||
| （22） | Oリング | ||
| 23 | Oリング | ||
| 26 | チェックパッキン | ||
| 27 | ニードルガスケット | ||
| 28 | チェックガスケット |
CXSRL/CXSRMタイプ
パッキンセットリスト
| 番号 | 名称 | 材質 | 備考 |
|---|---|---|---|
| （9） | Oリング | NBR | - |
| （10） | ロックパッキン |
規格表
CXSJM（すべり軸受）タイプ
交換部品/パッキンセット
※パッキンセットは（17）、（18）、（19）が1セットとなっておりますので、各型式の手配番号にて手配してください。
※パッキンセットにはグリースパックは付属しませんので別途手配してください。
CXSJL（ボールブッシュ軸受）タイプ
交換部品/パッキンセット
※パッキンセットは（17）、（18）、（19）が1セットとなっておりますので、各型式の手配番号にて手配してください。
※パッキンセットにはグリースパックは付属しませんので別途手配してください。
CXSMタイプ
交換部品/パッキンセット
※パッキンセットは、（17）、（18）、（19）が1セットとなっておりますので、各チューブ内径の手配番号にて手配してください。
※パッキンセットにはグリースパックは付属しませんので別途手配してください。
CXSLタイプ
交換部品/パッキンセット
※パッキンセットは、（20）、（21）、（22）が1セットとなっておりますので、各チューブ内径の手配番号にて手配してください。
※パッキンセットにはグリースパックは付属しませんので別途手配してください。
CXSM/エアクッション付タイプ
交換部品/パッキンセット/CXSM
※パッキンセットは（18）、（19）、（20）が1セットとなっておりますので、各チューブ内径の手配番号にて手配してください。
※パッキンセットにはグリースパックは付属しませんので別途手配してください。
CXSL/エアクッション付タイプ
交換部品/パッキンセット/CXSL
※パッキンセットは（20）、（21）、（22）が1セットとなっておりますので、各チューブ内径の手配番号にて手配してください。
※パッキンセットにはグリースパックは付属しませんので別途手配してください。
CXSRL/CXSRMタイプ
交換部品/パッキンセット
※パッキンセットは、基本タイプのパッキンおよび（9）、（10）が1セットになっていますので、各チューブ内径の手配番号にて手配してください。
※パッキンセットにはグリースパックは付属しませんので別途手配してください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
503円 ( 553円 ) | 3日目 |
545円 ( 600円 ) | 19日目 |
515円 ( 567円 ) | 6日目 |
589円 ( 648円 ) | 19日目 |
480円 ( 528円 ) | 6日目 |
545円 ( 600円 ) | 19日目 |
515円 ( 567円 ) | 6日目 |
589円 ( 648円 ) | 19日目 |
575円 ( 633円 ) | 6日目 |
709円 ( 780円 ) | 在庫品1日目当日出荷可能 |
981円 ( 1,079円 ) | 6日目 |
1,042円 ( 1,146円 ) | 6日目 |
955円 ( 1,051円 ) | 在庫品1日目当日出荷可能 |
1,430円 ( 1,573円 ) | 6日目 |
1,109円 ( 1,220円 ) | 6日目 |
1,639円 ( 1,803円 ) | 6日目 |
1,313円 ( 1,444円 ) | 6日目 |
575円 ( 633円 ) | 在庫品1日目当日出荷可能 |
645円 ( 710円 ) | 在庫品1日目当日出荷可能 |
1,008円 ( 1,109円 ) | 在庫品1日目当日出荷可能 |
955円 ( 1,051円 ) | 在庫品1日目当日出荷可能 |
1,042円 ( 1,146円 ) | 6日目 |
1,109円 ( 1,220円 ) | 在庫品1日目当日出荷可能 |
1,541円 ( 1,695円 ) | 在庫品1日目当日出荷可能 |
1,424円 ( 1,566円 ) | 6日目 |
1,639円 ( 1,803円 ) | 6日目 |
詳細情報
基本情報
※商品画像はイメージです。実際の商品とは異なりますのでご注意ください。
デュアルロッドシリンダCXSシリーズの交換部品、パッキンセットです。
【カタログはこちらをご参照ください】
P.174 コンパクトタイプ すべり軸受
P.175 コンパクトタイプ ボールブッシュ軸受
P.176 基本タイプ すべり軸受
P.177 基本タイプ ボールブッシュ軸受
P.178 エアクッション付
P.179 戻り側エンドロック付
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
- スペック、材質の詳細はカタログをご参照ください。
