ロックアップシリンダ CL1シリーズ パッキンセット ロックユニット

  • 適用エアシリンダ詳細

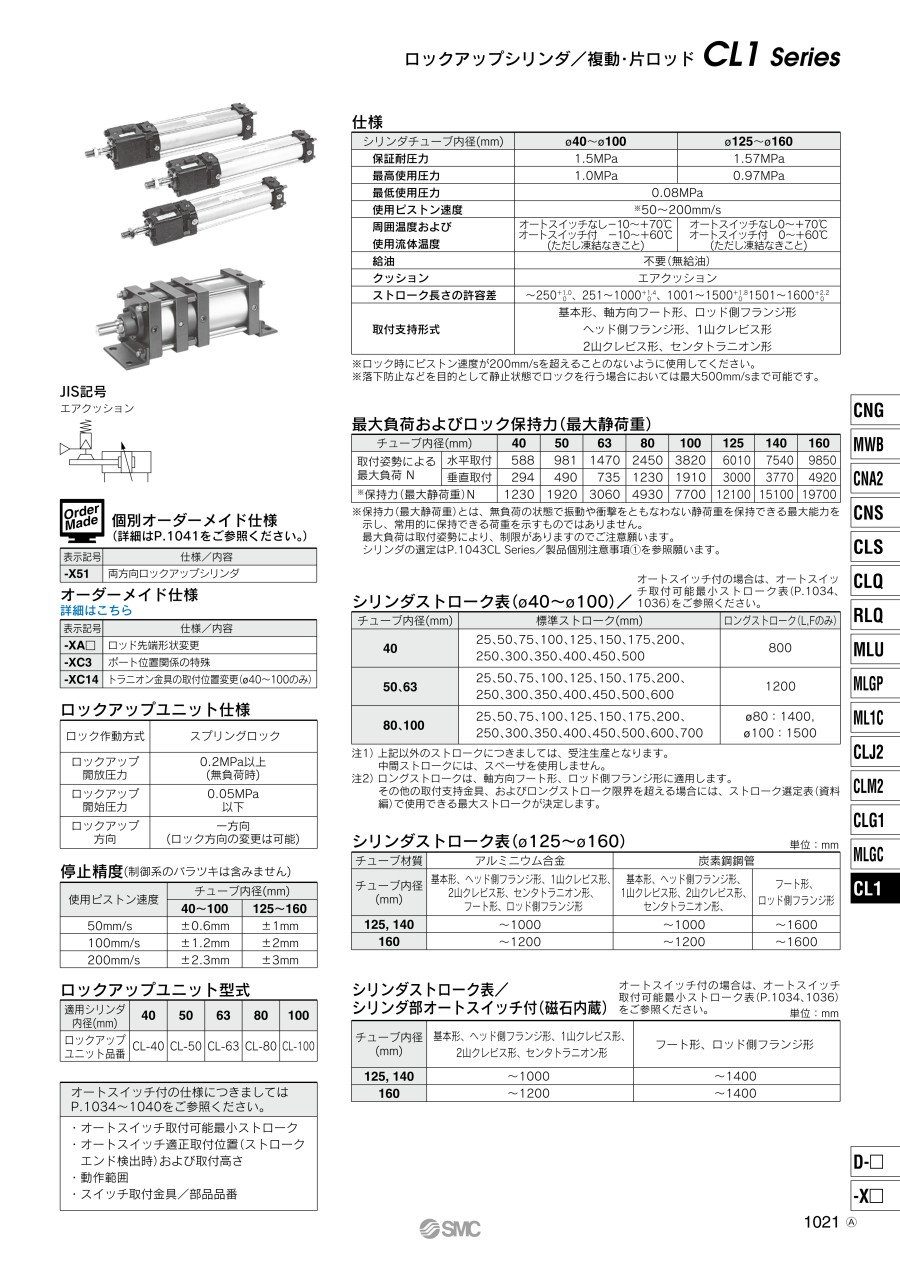

    ロックアップシリンダ 複動・片ロッド CL1シリーズ

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
  • ■SMC エアシリンダ製品の選定・技術情報
    特集ページは こちら から、ご確認下さい。

    ■SMC製品取扱いについて
    Webページが無い製品については順次公開を予定しています。
    型番が決まっている方は こちら から、お見積/ご注文下さい。
  • スペック、材質の詳細はカタログをご参照ください。
未確定:候補が23型番あります。
数量:

商品情報

製品仕様

構造

φ40~φ100

ロックアップシリンダ CL1シリーズ パッキンセット φ40~φ100構造図

φ125~φ160

ロックアップシリンダ CL1シリーズ パッキンセット φ125~φ160構造図

パッキンリスト

番号名称材質備考
φ40~φ100
(25)ロッドパッキンNBR-
(A)クッションパッキン
(B)ピストンパッキン
(C)クッションバルブパッキン
(D)シリンダチューブガスケット
φ125~φ160
(27)ロッドパッキンNBRK,L,Mは交換不可部品ですので、
パッキンセットには含まれません。
(E)ワイパーリング
(F)ピストンパッキン
(G)バルブパッキン
(H)チューブガスケット
(J)押え板ガスケット
Kクッションパッキン
Lガイドガスケット
Mピストンガスケット

規格表

交換部品/パッキンセット

ロックアップシリンダ CL1シリーズ パッキンセット 交換部品/パッキンセット規格表

※CL1シリーズのロック部は、ユニットでの交換が原則ですので、交換部品のパッキンセットは、シリンダ部のみとなります。各チューブ内径の手配番号にて手配ください。
※パッキンセットにはグリースパック(φ40、φ50は10g、φ63、φ80は20g、φ100は30g、φ125~φ160は40g)が付属されます。
   グリースパックのみ必要な場合は下記品番にて手配してください。
   グリース品番:GR-S-010(10g)、GR-S-020(20g)
※センタトラニオン形は、トラニオン金具の位置およびシリンダとの軸心の調節が非常に難しいため、工場での修理をお勧めします。

型番リスト

表示件数

種類

メンテ部品名

ポートの種類

適用チューブ内径

(Φ)

最小発注数量
パッキン
パッキンセット
-
40
1個
パッキン
パッキンセット
-
50
1個
パッキン
パッキンセット
-
63
1個
パッキン
パッキンセット
-
80
1個
パッキン
パッキンセット
-
100
1個
パッキン
パッキンセット
-
125
1個
パッキン
パッキンセット
-
140
1個
パッキン
パッキンセット
-
160
1個
ロックユニット
-
Rcポート
40
1個
ロックユニット
-
Gポート
40
1個
ロックユニット
-
NPTポート
40
1個
ロックユニット
-
Rcポート
50
1個
ロックユニット
-
Gポート
50
1個
ロックユニット
-
NPTポート
50
1個
ロックユニット
-
Rcポート
63
1個
ロックユニット
-
Gポート
63
1個
ロックユニット
-
NPTポート
63
1個
ロックユニット
-
Rcポート
80
1個
ロックユニット
-
Gポート
80
1個
ロックユニット
-
NPTポート
80
1個
ロックユニット
-
Rcポート
100
1個
ロックユニット
-
Gポート
100
1個
ロックユニット
-
NPTポート
100
1個
通常単価(税別) (税込単価)
通常出荷日
586
( 645 )
19日目
948
( 1,043 )
在庫品1日目当日出荷可能
810
( 891 )
19日目
986
( 1,085 )
19日目
1,360
( 1,496 )
19日目
2,305
( 2,536 )
19日目
2,409
( 2,650 )
19日目
2,615
( 2,877 )
19日目
13,545
( 14,900 )
6日目
17,273
( 19,000 )
19日目
17,273
( 19,000 )
19日目
15,644
( 17,208 )
19日目
19,565
( 21,522 )
19日目
19,565
( 21,522 )
19日目
18,798
( 20,678 )
19日目
23,88721,498
( 23,648 )
19日目
23,88721,498
( 23,648 )
19日目
26,147
( 28,762 )
19日目
33,05129,745
( 32,720 )
19日目
33,05129,745
( 32,720 )
19日目
34,548
( 38,003 )
19日目
41,68937,520
( 41,272 )
19日目
41,68937,520
( 41,272 )
19日目

詳細情報

基本情報

※商品画像はイメージです。実際の商品とは異なりますのでご注意ください。

ロックアップシリンダCL1シリーズの交換部品、パッキンセット、ロックユニットです。

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
  • ■SMC エアシリンダ製品の選定・技術情報
    特集ページは こちら から、ご確認下さい。

    ■SMC製品取扱いについて
    Webページが無い製品については順次公開を予定しています。
    型番が決まっている方は こちら から、お見積/ご注文下さい。
  • スペック、材質の詳細はカタログをご参照ください。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
