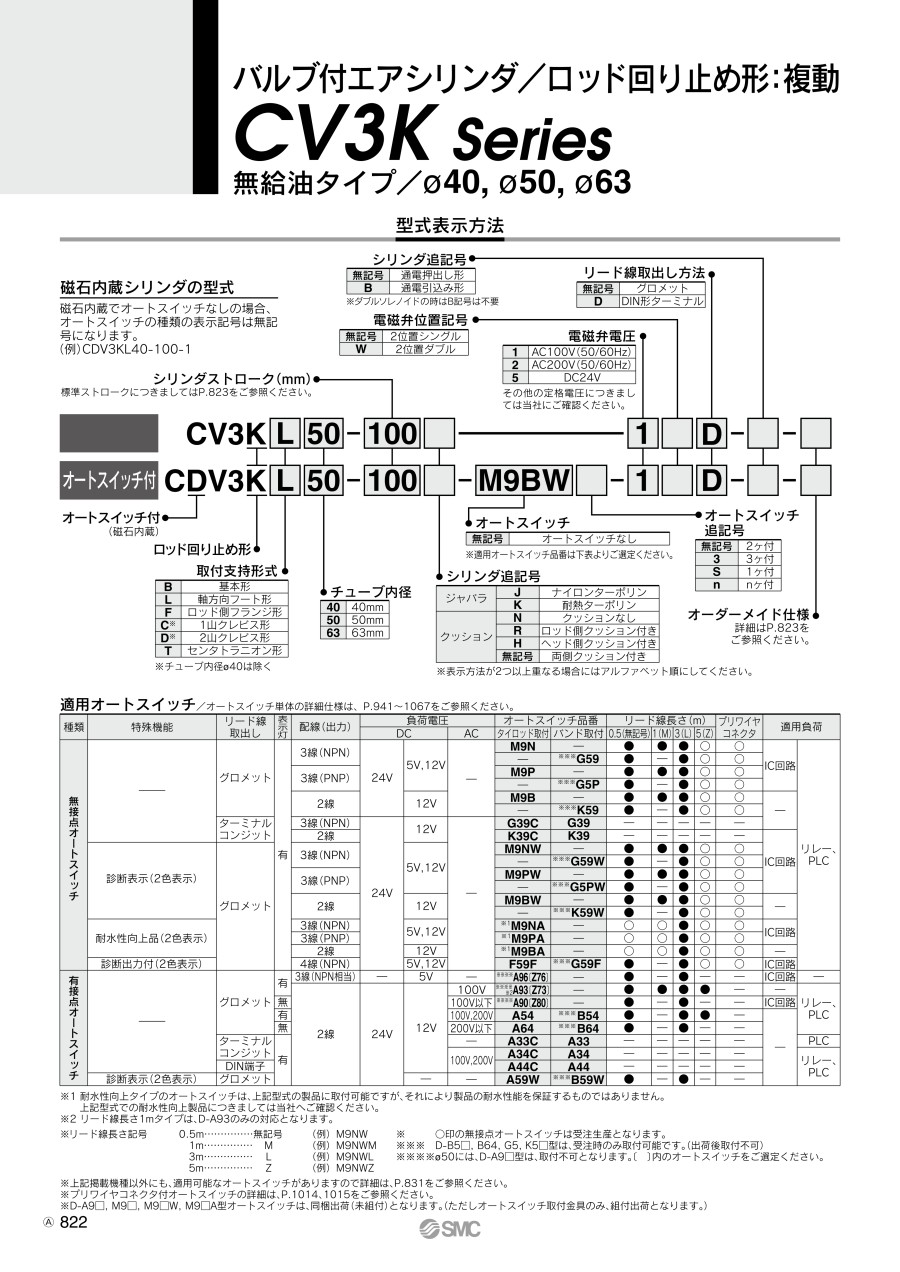

バルブ付エアシリンダ ロッド回り止め形：複動 CV3Kシリーズ
- 通常単価(税別)
- 21,419円～60,068円
- 税込単価
- 23,561円～66,075円
【特長】・スピードの調整ができます・通電ロッド押出し形・引込み形の変更ができま...
詳細情報を確認する商品情報
外形図
製品仕様
製品仕様
| チューブ内径（mm） | 40 | 50 | 63 |
|---|---|---|---|
| 作動方式 | 複動 | ||
| 使用流体 | 空気 | ||
| 保証耐圧力 | 1.35MPa | ||
| 最高使用圧力 | 0.9MPa | ||
| 最低使用圧力 | 0.15MPa | ||
| 周囲温度および使用流体温度 | -10℃～50℃（ただし凍結なきこと） | ||
| クッション | エアクッション | ||
| ストローク長さの許容差 | ～250st+1.00、250～600st+1.40 | ||
| 接続口径 | Rc1/4 | ||
| 給油 | 不要（無給油） | ||
| 使用ピストン速度 | ※50～500mm/s | ||
| ロッド不可移転精度 | ±0.8° | ||
| 許容回転トルク | 0.44N・m以下 | ||
| 取付支持型式 | 基本形、軸方向フート形、ロッド側フランジ形 1山クレビス形、2山クレビス形、センタトラニオン形 | ||
| 許容運動エネルギー | 2.4J | 4.4J | 7.8J |
※吸収エネルギー内でご使用ください。
製品仕様
| 適用電磁弁型式 | V3□08 | |||
|---|---|---|---|---|
| コイル定格電圧 | AC100V、200V（50/60Hz）、DC24V | |||
| バルブ有効断面積（Cv値） | 18mm2（1.0） | |||
| リード線取出方法 | グロメット・DIN形ターミナル | |||
| 許容電圧変動 | 定格電圧の-15～10% | |||
| コイル絶縁の種類 | B種相当（130℃） | |||
| 注）皮相電力 | AC | 起動 | 50Hz | 8.5VA |
| 60Hz | 7.5VA | |||
| 励磁 | 50Hz | 7.0VA | ||
| 60Hz | 5.5VA | |||
| 注）消費電力 | DC | 6W | ||
注）定格電圧時
標準ストローク表
| チューブ内径（mm） | 標準ストローク（mm） |
|---|---|
| 40 | 25、50、75、100、125、150、200、250、300、350、400、450、500 |
| 50・63 | 25、50、75、100、125、150、200、250、300、350、400、450、500、600 |
質量表
| チューブ内径 | 40 | 50 | 63 | |
|---|---|---|---|---|
| 基準質量 | 基本形 | 1.30 | 1.73 | 2.57 |
| フート形 | 1.47 | 1.93 | 2.86 | |
| ロッド側フランジ形 | 1.56 | 2.14 | 3.19 | |
| 1山クレビス形 | - | 2.46 | 3.68 | |
| 2山クレビス形 | - | 2.51 | 3.73 | |
| トラニオン形 | 1.95 | 2.52 | 3.96 | |
| 50ストローク当たりの割増質量 | 0.22 | 0.28 | 0.37 | |
| 付属金具 | 1山ナックル | 0.23 | 0.26 | 0.26 |
| 2山ナックル（ピン付） | 0.37 | 0.43 | 0.43 | |
計算方法：（例）CV3KL40-100-1
・基本質量・・・1.47 ・割増質量・・・0.22/50st
・シリンダストローク・・・100st 1.47+0.22×100/50＝1.91kg
構造
規格表
※ジャバラ付の最小ストロークは20mm以上となります。
性能・試験情報
製品仕様
条件：使用圧力0.5MPa、水平取付、無負荷、押出し側
※上記速度は目安としてご参照ください。
ジャバラの材質
| 記号 | ジャバラ材質 | 最高周囲温度 |
|---|---|---|
| J | ナイロンターボリン | 70℃ |
| K | 耐熱ターボリン | ※110℃ |
※ジャバラ単体の最高周囲温度です。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
25,614円 ( 28,175円 ) | 19日目 |
22,047円 ( 24,252円 ) | 19日目 |
32,888円 ( 36,177円 ) | 19日目 |
24,364円 ( 26,800円 ) | 19日目 |
28,245円 ( 31,070円 ) | 19日目 |
28,245円 ( 31,070円 ) | 19日目 |
27,221円 ( 29,943円 ) | 19日目 |
27,221円 ( 29,943円 ) | 19日目 |
34,093円 ( 37,502円 ) | 19日目 |
34,093円 ( 37,502円 ) | 19日目 |
32,713円 ( 35,984円 ) | 19日目 |
35,211円 ( 38,732円 ) | 19日目 |
29,898円 ( 32,888円 ) | 19日目 |
26,284円 ( 28,912円 ) | 19日目 |
42,482円 ( 46,730円 ) | 19日目 |
46,632円 ( 51,295円 ) | 19日目 |
35,123円 ( 38,635円 ) | 19日目 |
41,769円 ( 45,946円 ) | 19日目 |
36,016円 ( 39,618円 ) | 19日目 |
37,801円 ( 41,581円 ) | 19日目 |
43,823円 ( 48,205円 ) | 19日目 |
47,123円 ( 51,835円 ) | 19日目 |
39,000円 ( 42,900円 ) | 19日目 |
37,622円 ( 41,384円 ) | 19日目 |
22,995円 ( 25,295円 ) | 19日目 |
29,274円 ( 32,201円 ) | 19日目 |
31,394円 ( 34,533円 ) | 19日目 |
34,315円 ( 37,747円 ) | 19日目 |
25,094円 ( 27,603円 ) | 19日目 |
31,415円 ( 34,557円 ) | 19日目 |
34,545円 ( 38,000円 ) | 19日目 |
34,093円 ( 37,502円 ) | 19日目 |
30,523円 ( 33,575円 ) | 19日目 |
33,557円 ( 36,913円 ) | 19日目 |
34,718円 ( 38,190円 ) | 19日目 |
32,130円 ( 35,343円 ) | 19日目 |
40,296円 ( 44,326円 ) | 19日目 |
41,898円 ( 46,088円 ) | 19日目 |
23,918円 ( 26,310円 ) | 19日目 |
23,918円 ( 26,310円 ) | 19日目 |
30,344円 ( 33,378円 ) | 19日目 |
30,076円 ( 33,084円 ) | 19日目 |
30,076円 ( 33,084円 ) | 19日目 |
23,918円 ( 26,310円 ) | 19日目 |
26,775円 ( 29,453円 ) | 19日目 |
31,059円 ( 34,165円 ) | 19日目 |
35,658円 ( 39,224円 ) | 19日目 |
39,050円 ( 42,955円 ) | 19日目 |
39,943円 ( 43,937円 ) | 19日目 |
34,182円 ( 37,600円 ) | 19日目 |
44,133円 ( 48,546円 ) | 19日目 |
47,144円 ( 51,858円 ) | 19日目 |
49,244円 ( 54,168円 ) | 19日目 |
49,244円 ( 54,168円 ) | 19日目 |
39,805円 ( 43,786円 ) | 19日目 |
35,342円 ( 38,876円 ) | 19日目 |
35,342円 ( 38,876円 ) | 19日目 |
31,395円 ( 34,535円 ) | 19日目 |
34,548円 ( 38,003円 ) | 19日目 |
33,497円 ( 36,847円 ) | 19日目 |
詳細情報
基本情報
【特長】
・スピードの調整ができます
・通電ロッド押出し形・引込み形の変更ができます
・手動操作機構を標準装備（ノンロック）
・スイッチを取付けたオートスイッチシリンダの製作も可能
