バルブ付エアシリンダ 複動 CV3シリーズ
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 21,411円～94,113円特別価格
- 税込単価
- 23,552円～103,524円特別価格
【特長】・通電ロッド押出し形・引込み形の変更が可能・保守・点検が容易・手動操作...
詳細情報を確認する商品情報
外形図
基本形／給油タイプ（CV3B）、無給油タイプ（CV3BN）
軸方向フート形／給油タイプ（CV3L）、無給油タイプ（CV3LN）
ロッド側フランジ形／給油タイプ（CV3F）、無給油タイプ（CV3FN）
1山クレビス形／給油タイプ（CV3C）、無給油タイプ（CV3CN）
2山クレビス形／給油タイプ（CV3D）、無給油タイプ（CV3DN）
センタトラニオン形／給油タイプ（CV3T）、無給油タイプ（CV3TN）
製品仕様

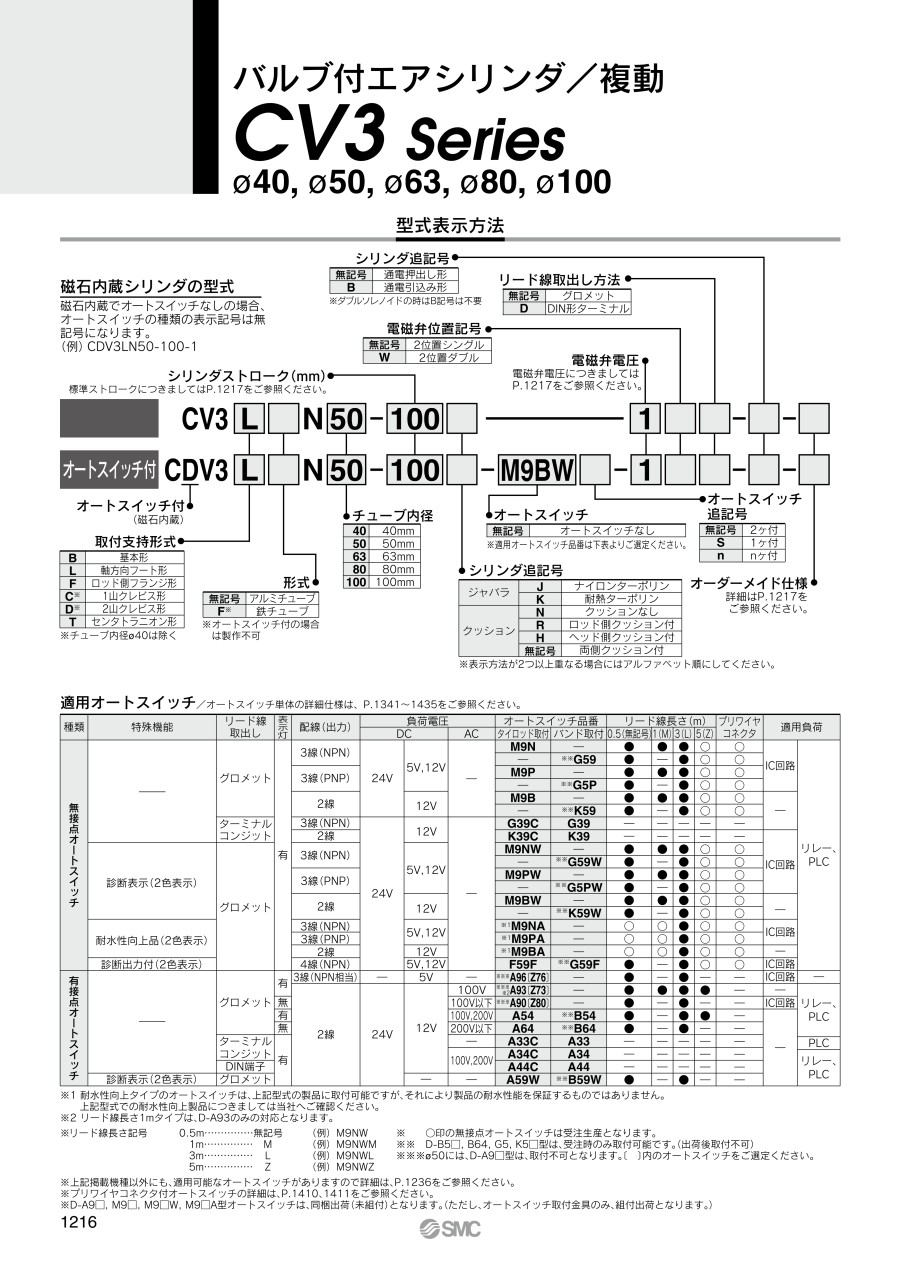

型式表示方法
■磁石内蔵シリンダの型番
- 磁石内蔵でオートスイッチなしの場合、オートスイッチの種類の表示記号は無記号になります。
仕様
| 適用シリンダチューブ内径（mm） | 40 | 50 | 63 | 80 | 100 |
|---|---|---|---|---|---|
| 給油 | 給油および無給油 | ||||
| 作動方式 | 複動 | ||||
| 使用流体 | 空気 | ||||
| 保証耐圧力 | 1.35MPa | ||||
| 最高使用圧力 | 0.9MPa | ||||
| 最低使用圧力 | 0.15MPa | ||||
| 周囲温度および使用流体温度 | -10～+50℃（ただし、凍結なきこと） | ||||
| クッション | エアクッション | ||||
| ストローク長さの許容差 | ～250st（0～+1.0）、251～1,000st（0～+1.4） | ||||
| 接続口径 | Rc1/4 | ||||
| 使用ピストン速度 | ※50～500mm/s | ※50～350mm/s | |||
| 取付支持形式 | 基本形、軸方向フート形、ロッド側フランジ形、1山クレビス形、2山クレビス形、センタトラニオン形 | ||||
| 許容運動エネルギー | 2.4J | 4.4J | 7.8J | 11.7J | 20.5J |
※吸収エネルギー内でご使用ください。
規格表
基本形／給油タイプ（CV3B）、無給油タイプ（CV3BN）
※ジャバラ付の最小ストロークは20mm以上となります。
軸方向フート形／給油タイプ（CV3L）、無給油タイプ（CV3LN）
ジャバラ付の最小ストロークは20mm以上となります。
※ロングストロークになります。
ロッド側フランジ形／給油タイプ（CV3F）、無給油タイプ（CV3FN）
※ジャバラ付の最小ストロークは20mm以上となります。
★ロングストロークになります。
★取付の為にジャバラを通す穴加工を行う場合はジャバラ取付金具外径φdよりも大きい穴加工をしてください。
1山クレビス形／給油タイプ（CV3C）、無給油タイプ（CV3CN）
★チューブ内径40mmはありません。
※ジャバラ付の最小ストロークは20mm以上となります。
2山クレビス形／給油タイプ（CV3D）、無給油タイプ（CV3DN）
★チューブ内径40mmはありません。
※クレビス用ピン、平座金、割ピンが同梱されます。ジャバラ付の最小ストロークは20mm以上となります。
センタトラニオン形／給油タイプ（CV3T）、無給油タイプ（CV3TN）
※ジャバラ付の最小ストロークは20mm以上となります。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
26,213円 ( 28,834円 ) | 19日目 |
31,797円 ( 34,977円 ) | 19日目 |
25,062円 ( 27,568円 ) | 19日目 |
27,467円 ( 30,214円 ) | 19日目 |
33,203円29,882円 ( 32,870円 ) | 19日目 |
33,813円 ( 37,194円 ) | 19日目 |
30,246円 ( 33,271円 ) | 19日目 |
34,800円31,320円 ( 34,452円 ) | 19日目 |
28,780円 ( 31,658円 ) | 19日目 |
32,881円 ( 36,169円 ) | 19日目 |
34,208円 ( 37,629円 ) | 19日目 |
30,399円 ( 33,439円 ) | 19日目 |
34,324円30,891円 ( 33,980円 ) | 19日目 |
45,174円40,656円 ( 44,722円 ) | 19日目 |
31,331円 ( 34,464円 ) | 19日目 |
38,550円34,695円 ( 38,165円 ) | 19日目 |
38,085円34,276円 ( 37,704円 ) | 19日目 |
42,738円38,464円 ( 42,310円 ) | 19日目 |
45,530円40,977円 ( 45,075円 ) | 19日目 |
51,213円46,091円 ( 50,700円 ) | 19日目 |
41,384円37,245円 ( 40,970円 ) | 19日目 |
21,692円 ( 23,861円 ) | 19日目 |
24,870円 ( 27,357円 ) | 19日目 |
21,692円 ( 23,861円 ) | 19日目 |
21,692円 ( 23,861円 ) | 19日目 |
23,000円 ( 25,300円 ) | 19日目 |
23,000円 ( 25,300円 ) | 19日目 |
24,870円 ( 27,357円 ) | 19日目 |
34,272円 ( 37,699円 ) | 19日目 |
25,859円 ( 28,445円 ) | 19日目 |
34,272円 ( 37,699円 ) | 19日目 |
21,692円 ( 23,861円 ) | 19日目 |
23,000円 ( 25,300円 ) | 19日目 |
21,692円 ( 23,861円 ) | 19日目 |
28,330円 ( 31,163円 ) | 19日目 |
29,638円 ( 32,602円 ) | 19日目 |
32,417円 ( 35,659円 ) | 19日目 |
39,135円 ( 43,049円 ) | 19日目 |
22,072円 ( 24,279円 ) | 19日目 |
22,072円 ( 24,279円 ) | 19日目 |
23,382円 ( 25,720円 ) | 19日目 |
25,251円 ( 27,776円 ) | 19日目 |
30,486円 ( 33,535円 ) | 19日目 |
26,186円 ( 28,805円 ) | 19日目 |
23,749円 ( 26,124円 ) | 19日目 |
22,439円 ( 24,683円 ) | 19日目 |
23,749円 ( 26,124円 ) | 19日目 |
29,690円 ( 32,659円 ) | 19日目 |
22,439円 ( 24,683円 ) | 19日目 |
22,439円 ( 24,683円 ) | 19日目 |
23,749円 ( 26,124円 ) | 19日目 |
23,749円 ( 26,124円 ) | 19日目 |
29,404円 ( 32,344円 ) | 19日目 |
32,571円 ( 35,828円 ) | 19日目 |
37,224円33,501円 ( 36,851円 ) | 19日目 |
32,571円 ( 35,828円 ) | 19日目 |
37,224円33,501円 ( 36,851円 ) | 19日目 |
32,571円 ( 35,828円 ) | 19日目 |
37,224円33,501円 ( 36,851円 ) | 19日目 |
30,387円 ( 33,426円 ) | 19日目 |
詳細情報
基本情報
【特長】
・通電ロッド押出し形・引込み形の変更が可能
・保守・点検が容易
・手動操作機構を標準装備（ノンロック）
