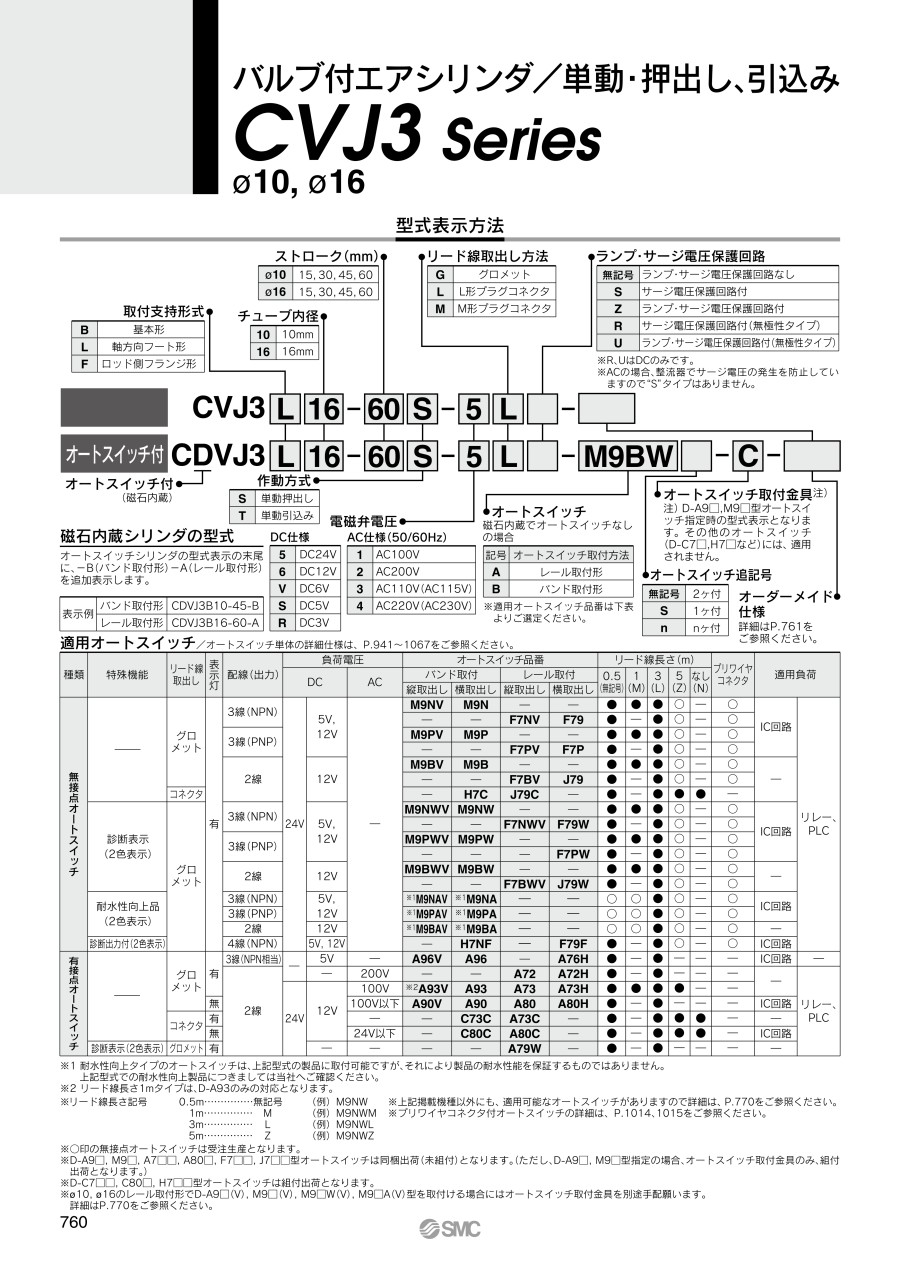

バルブ付エアシリンダ 単動 押出し・引込み CVJ3シリーズ
- 通常単価(税別)
- 8,790円～18,102円
- 税込単価
- 9,669円～19,912円
【特長】・スイッチを取付けたオートスイッチシリンダの製作も可能
詳細情報を確認する商品情報
外形図
単動:押出し/基本形（B）
CVJ3B チューブ内径-ストローク S
※［］内数値はACの場合
単動:押出し/軸方向フート形（L）
CVJ3L チューブ内径-ストローク S
※［］内数値はACの場合
単動:押出し/ロッド側フランジ（F）
CVJ3F チューブ内径-ストローク S
※［］内数値はACの場合
単動:押出し/基本形（B）
CVJ3B チューブ内径-ストローク T
※［］内数値はACの場合
単動:引込み/軸方向フート形（L）
CVJ3L チューブ内径-ストローク T
※［］内数値はACの場合
単動:引込み/ロッド側フランジ（F）
CVJ3F チューブ内径-ストローク T
※［］内数値はACの場合
製品仕様
製品仕様
| チューブ内径（mm） | φ10 | φ16 |
|---|---|---|
| 作動方式 | 単動片ロッド/押出し・引込み | |
| 使用流体 | 空気 | |
| 保証耐圧力 | 1.05MPa | |
| 最高使用圧力 | 0.7MPa | |
| 最低使用圧力 | 0.15MPa | |
| 周囲温度および使用流体温度 | -10℃～50℃（ただし、凍結なきこと） | |
| クッション | ラバークッション | |
| 給油 | 不要（無給油） | |
| ストローク長さの許容差 | 0～+1.0 | |
| 管接続口径 | M5×0.8 | |
| 取付支持形式 | 基本形、軸方向フート形、ロッド側フランジ形 | |
| 使用ピストン速度 | 50～750mm/s | 50～350mm/s |
| 許容運動エネルギー | 0.035J | 0.090J |
製品仕様
| 適用電磁弁型式 | SYJ319 | ||
|---|---|---|---|
| リード線取出し方法 | グロメット（G）、L形プラグコネクタ（L）、M形プラグコネクタ（M） | ||
| コイル定格電圧 V | DC | 24、12、6、5、3 | |
| AC50/60Hz | 100,110,200,220 | ||
| バルブ有効断面積（Cv値） | 1.8mm2（0.1） | ||
| 許容電圧変動 | 定格電圧の±10%※ | ||
| 消費電力 W | DC | 標準 | 0.35（ランプ付：0.4） |
| ※皮相電力 VA | AC | 100V | 0.78（ランプ付：0.81） |
| 110V ［115V］ | 0.86（ランプ付：0.89） ［0.94（ランプ付：0.97）］ | ||
| 200V | 1.18（ランプ付：1.22） | ||
| 220V ［230V］ | 1.30（ランプ付：1.34） ［1.42（ランプ付：1.46）］ | ||
| サージ電圧保護回路 | ダイオード（無極性タイプはバリスタ） | ||
| インジケータランプ | LED | ||
※AC110VとAC115V、AC220VとAC230Vは共用です。
※AC115V、AC230Vの場合、許容電圧変動は定格電圧の-15%～+5%となります。
※S、Zにつきましては内部回路により電圧降下がありますので、許容電圧変動は下記範囲でご使用ください。
S、Zタイプ DC24V:-7%～+10% DC12V:-4%～+10%
規格表
単動:押出し/基本形（B）
ロッド先端ナット
単動:押出し/軸方向フート形（L）
ロッド先端ナット
単動:押出し/ロッド側フランジ（F）
ロッド先端ナット
単動:引込み/基本形（B）
ロッド先端ナット
単動:引込み/軸方向フート形（L）
ロッド先端ナット
単動:引込み/ロッド側フランジ（F）
ロッド先端ナット
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
9,237円 ( 10,161円 ) | 19日目 |
14,859円 ( 16,345円 ) | 19日目 |
11,516円 ( 12,668円 ) | 19日目 |
16,287円 ( 17,916円 ) | 19日目 |
11,784円 ( 12,962円 ) | 19日目 |
15,038円 ( 16,542円 ) | 19日目 |
16,556円 ( 18,212円 ) | 19日目 |
14,771円 ( 16,248円 ) | 19日目 |
11,959円 ( 13,155円 ) | 19日目 |
15,306円 ( 16,837円 ) | 19日目 |
11,022円 ( 12,124円 ) | 19日目 |
14,771円 ( 16,248円 ) | 19日目 |
11,022円 ( 12,124円 ) | 19日目 |
9,439円 ( 10,383円 ) | 19日目 |
16,689円 ( 18,358円 ) | 19日目 |
9,371円 ( 10,308円 ) | 19日目 |
9,952円 ( 10,947円 ) | 19日目 |
17,827円 ( 19,610円 ) | 19日目 |
11,409円 ( 12,550円 ) | 19日目 |
11,467円 ( 12,614円 ) | 19日目 |
9,817円 ( 10,799円 ) | 19日目 |
17,196円 ( 18,916円 ) | 19日目 |
14,439円 ( 15,883円 ) | 19日目 |
13,301円 ( 14,631円 ) | 19日目 |
15,645円 ( 17,210円 ) | 19日目 |
14,101円 ( 15,511円 ) | 19日目 |
11,584円 ( 12,742円 ) | 19日目 |
10,427円 ( 11,470円 ) | 19日目 |
10,159円 ( 11,175円 ) | 19日目 |
13,908円 ( 15,299円 ) | 19日目 |
13,102円 ( 14,412円 ) | 19日目 |
10,026円 ( 11,029円 ) | 19日目 |
13,102円 ( 14,412円 ) | 19日目 |
10,828円 ( 11,911円 ) | 19日目 |
14,845円 ( 16,330円 ) | 19日目 |
13,908円 ( 15,299円 ) | 19日目 |
14,175円 ( 15,593円 ) | 19日目 |
10,828円 ( 11,911円 ) | 19日目 |
10,562円 ( 11,618円 ) | 19日目 |
9,312円 ( 10,243円 ) | 19日目 |
15,514円 ( 17,065円 ) | 19日目 |
12,253円 ( 13,478円 ) | 19日目 |
14,979円 ( 16,477円 ) | 19日目 |
12,748円 ( 14,023円 ) | 19日目 |
15,202円 ( 16,722円 ) | 19日目 |
9,713円 ( 10,684円 ) | 19日目 |
13,729円 ( 15,102円 ) | 19日目 |
12,119円 ( 13,331円 ) | 19日目 |
16,368円 ( 18,005円 ) | 19日目 |
9,579円 ( 10,537円 ) | 19日目 |
16,630円 ( 18,293円 ) | 19日目 |
15,247円 ( 16,772円 ) | 19日目 |
12,480円 ( 13,728円 ) | 19日目 |
10,736円 ( 11,810円 ) | 19日目 |
9,446円 ( 10,391円 ) | 19日目 |
11,987円 ( 13,186円 ) | 19日目 |
12,522円 ( 13,774円 ) | 19日目 |
11,633円 ( 12,796円 ) | 19日目 |
11,852円 ( 13,037円 ) | 19日目 |
9,579円 ( 10,537円 ) | 19日目 |
詳細情報
基本情報
【特長】
・スイッチを取付けたオートスイッチシリンダの製作も可能
