SMC

ワンタッチ管継手付スピードコントローラステンレスインラインタイププッシュロック式 AS-FG

カタログ |

通常単価(税別): 1,917円～4,554円

税込単価: 2,109円～5,009円

通常出荷日：在庫品1日目～6日目一部当日出荷可能

【特長】・ステンレスタイプ・さまざまな作業工数の削減に貢献【10-シリーズクリーンシリーズ】・クリー...

詳細を確認

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。

詳細を確認

よく一緒に見られています

SMC

ワンタッチ管継手付スピードコントローラインラインタイプ ASシリーズ

通常価格(税別)： 431円 (税込価格：474円)

通常出荷日：在庫品1日目

よく一緒に見られています

SMC

ワンタッチ管継手付スピードコントローラプッシュロック式インラインタイプ ASシリーズ

通常価格(税別)： 904円 (税込価格：994円)

通常出荷日：在庫品1日目

未確定：候補が18型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

使用流体	空気
保証耐圧力	1.5MPa
最高使用圧力	1MPa
最低使用圧力	0.1MPa
周囲温度および使用流体温度	-5～60℃（凍結なきこと）
適用チューブ材質	ナイロン、ソフトナイロン、ポリウレタン^注）、FEP、PFA

注）ソフトナイロン・ポリウレタンは最高使用圧力にご注意ください。

規格表

ミリサイズ

注）参考寸法

インチサイズ

注）参考寸法

型番リスト

表示件数

型番

適用チューブ外径ミリサイズ

(mm)

適用チューブ外径インチサイズ

(inch)

ボデイサイズ

オーダーメイド仕様

最小発注数量

-	1/8	M5基準	なし	1個
-	5/32	M5基準	なし	1個
4	-	M5基準	なし	1個
6	-	M5基準	なし	1個
-	1/4	M5基準	なし	1個
4	-	1/8基準	なし	1個
6	-	1/8基準	なし	1個
-	1/4	1/8基準	なし	1個
6	-	1/4基準	なし	1個
8	-	1/4基準	なし	1個
6	-	3/8基準	なし	1個
8	-	3/8基準	なし	1個
10	-	3/8基準	なし	1個
-	3/8	3/8基準	なし	1個
12	-	3/8基準	なし	1個
10	-	1/2基準	なし	1個
12	-	1/2基準	なし	1個
-	1/2	1/2基準	なし	1個

通常単価(税別) (税込単価)	通常出荷日

2,056円 ( 2,262円 )	6日目
1,917円 ( 2,109円 )	6日目
2,012円 ( 2,213円 )	在庫品1日目当日出荷可能
1,918円 ( 2,110円 )	在庫品1日目当日出荷可能
2,297円 ( 2,527円 )	6日目
2,078円 ( 2,286円 )	6日目
2,178円 ( 2,396円 )	在庫品1日目当日出荷可能
2,561円 ( 2,817円 )	6日目
2,627円 ( 2,890円 )	在庫品1日目当日出荷可能
2,627円 ( 2,890円 )	在庫品1日目当日出荷可能
2,162円 ( 2,378円 )	在庫品1日目当日出荷可能
2,132円 ( 2,345円 )	6日目
2,330円 ( 2,563円 )	6日目
3,866円 ( 4,253円 )	5日目
2,271円 ( 2,498円 )	6日目
3,065円 ( 3,372円 )	6日目
3,188円 ( 3,507円 )	在庫品1日目当日出荷可能
4,554円 ( 5,009円 )	5日目

詳細情報

基本情報

基本情報

【特長】
・ステンレスタイプ
・さまざまな作業工数の削減に貢献

【10-シリーズクリーンシリーズ】
・クリーン環境に対応
・クリーンルーム内への発塵を防止

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
スペック、材質の詳細はカタログをご参照ください。
商品画像は代表画像の場合がございます。詳細形状はカタログをご参照ください。
CADデータは、一部の型番には対応しておりません。

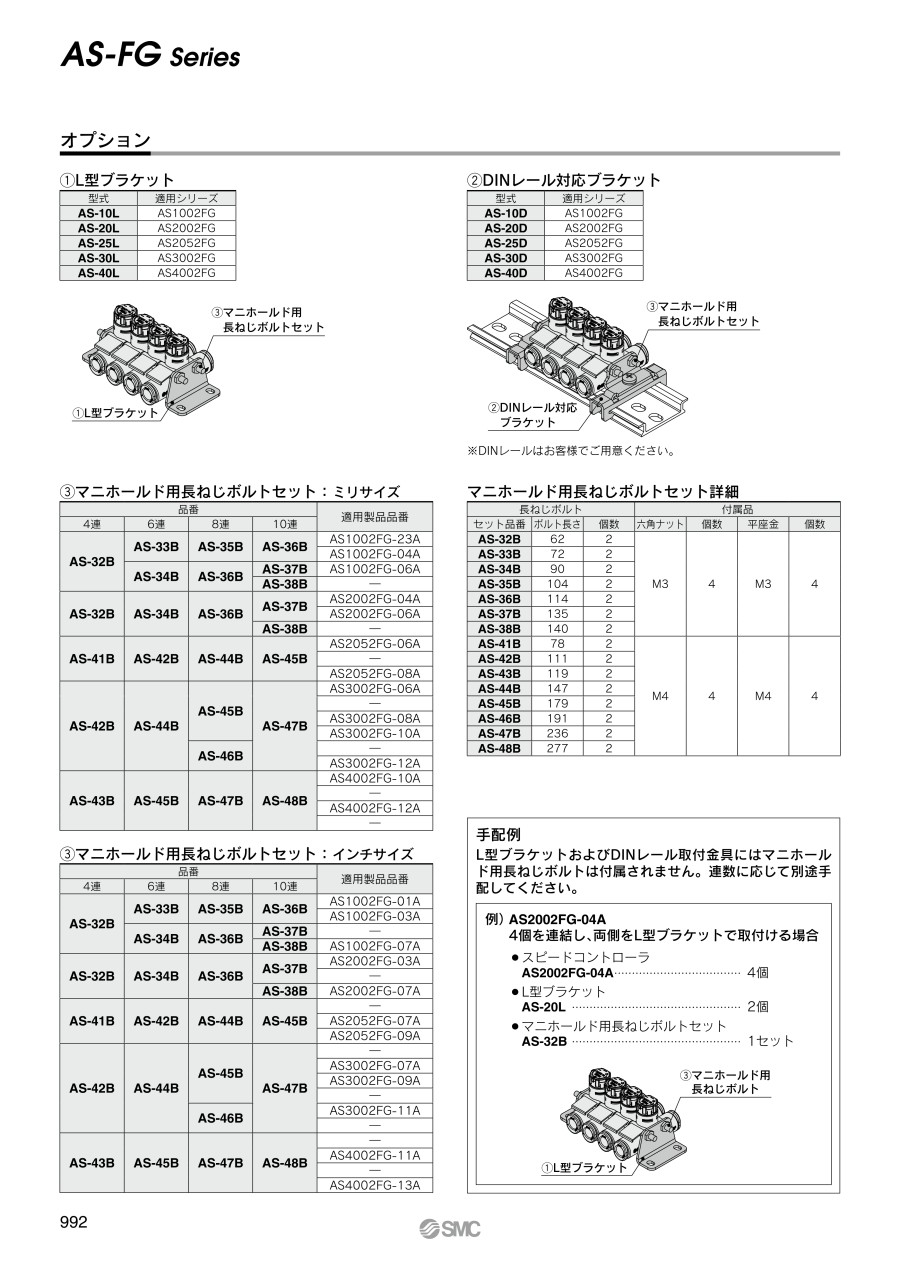

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ワンタッチ管継手付スピードコントローラステンレスインラインタイププッシュロック式 AS-FGのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qスピードコントローラのメータインとメータアウトの違いと使い分けを知りたい。

【メータアウト制御】
　シリンダの駆動時にシリンダからの排気流量を制御し、シリンダの速度を調整する制御方式です。
　「特徴と動作」
　・調整しやすい。
　・負荷変動に対して速度が安定する。
　・垂直方向でも制御できる。
　・排気側の圧縮空気がないと制御できない。（シリンダの飛び出し現象の発生）

【メータイン制御】
　シリンダの駆動時にシリンダへの供給流量を制御し、シリンダの速度を調整する制御方式です。
　「特徴と動作」
　・排気条件に左右されない（飛び出し現象発生の抑制）
　・動き出しが早い。
　・負荷変動に弱い。
　・外力や負荷の慣性力の作用を受けやすく,垂直方向の制御が難しい。
　・エアクッションが使用しにくい。

Qスピードコントローラと絞り弁の違いは何ですか？
またエアブローの流量調整にスピードコントローラを使用できますか？

速度制御弁と流量調整弁の違いです。
・スピードコントローラはアクチュエータ（シリンダ等)に取り付けてアクチュエータの速度制御に使用します。
　内部構造はチェック弁としてリップパッキンを使用し、一方向のみの流量調整となります。
・絞り弁は配管内での流量制御に使用します。
　内部構造はＯリングを使用し、固定絞りによる両方向の流量調整となります。
スピードコントローラはエアブローとしても使用可能ですが、流量調整用の「絞り弁－Ｘ214」を推奨いたします。
スピードコントローラをエアブローの流量制御に使用する場合には、エアブロー側が流量調整方向となるようご注意ください。
絞り弁品番は、「AS∗∗(F)-∗-(∗)-X214」になります。
適応スピードコントローラは、ASカタログの型式表示方法の「オーダーメイド仕様」をご確認ください。

Qスピードコントロ－ラで高温用・低温用はありますか？

あります。金属製標準タイプスピードコントローラ：インラインタイプ「ASシリーズ」でご用意しております。
【高温仕様】 AS□-□-H　⇒　-5℃～80℃
　例）AS2000-□-H、AS3000-□-H、AS4000-□-H、AS420-□-H、AS500-06-H、AS600-10-Hなど
【低温仕様】 AS□-□-L　⇒　-30℃～60℃
　例）AS3000-□-Ｌ、AS4000-□-Ｌ、AS5000-□-L、AS420-□-L、AS500-06-L、AS600-10-Lなど
※特注品で～150℃までの高温仕様（-X221）があります。
　対応機種：AS3000-∗∗-221, AS4000-∗∗-X221, AS5000-∗∗-X221
