フリースパンベルト
- 通常単価(税別)
- -
- 税込単価
- -
【特長】・位置決めが必要な同期搬送や軽負荷伝導に適しています・ベルト背面に各種...
詳細情報を確認する- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
製品仕様
ベルトの標準幅と断面寸法
構造（T5・T10・XL・L・H・S5M・S8M・AT5・AT10・AT-20H）
抗張体・・・アラミド心線・スチール心線抗張体の特徴
- アラミド心線は軽量且つ柔軟性に優れております。
- スチール心線は伸びが少なく、位置決め精度等に優れております。
本体・・・ポリウレタン（硬度88°JIS A）
- 耐油性、耐摩耗性、耐候性に優れています。
標準体系
| ベルト種類 | 心線材質 | 歯形 | 歯形詳細 |
|---|---|---|---|
| フリースパンベルト | スチール | 台形歯 | メトリックタイプ T5・T10 |
| サーキュラータイプ XL・L・H | |||
| ATタイプ AT5・AT10・AT-20H | |||
| 丸歯 | STPDタイプ S5M・S8M | ||
| フラット | F20・F20D | ||
| アラミド | 台形歯 | メトリックタイプ T5・T10 | |
| サーキュラータイプ XL・L・H | |||
| 丸歯 | STPDタイプ S5M・S8M |
許容張力表
| - | ベルト幅（mm） | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| ベルト形 | 10 | 15 | 20 | 25 | 30 | 40 | 50 | 75 | 100 | |
| T5 | エンドレス品 | 58 | 87 | 116 | 145 | 173 | 231 | - | - | - |
| オープン品 | 116 | 173 | 231 | 289 | 347 | 463 | - | - | - | |
| T10 | エンドレス品 | - | 180 | 240 | 300 | 360 | 481 | 601 | 901 | 1,201 |
| オープン品 | - | 360 | 481 | 601 | 721 | 961 | 1,201 | 1,802 | 2,403 | |
| AT5 | エンドレス品 | 74 | 110 | 147 | 184 | 221 | 294 | 368 | - | - |
| オープン品 | 147 | 221 | 294 | 368 | 442 | 589 | 736 | - | - | |
| AT10 | エンドレス品 | - | 234 | 312 | 391 | 469 | 625 | 781 | 1,172 | 1,562 |
| オープン品 | - | 469 | 625 | 781 | 937 | 1,250 | 1,562 | 2,343 | 3,124 | |
| S5M | エンドレス品 | 120 | 180 | 240 | 300 | 360 | - | 600 | - | - |
| オープン品 | 240 | 360 | 480 | 600 | 720 | - | 1,199 | - | - | |
| S8M | エンドレス品 | - | 235 | 314 | 392 | 471 | 627 | 784 | 1,177 | 1,569 |
| オープン品 | - | 471 | 627 | 784 | 941 | 1,255 | 1,569 | 2,353 | 3,137 | |
| F20 | エンドレス品 | - | 181 | 241 | 302 | 362 | 482 | 603 | 905 | 1,206 |
| オープン品 | - | 361 | 481 | 601 | 721 | 961 | 1,201 | 1,802 | 2,403 | |
許容伝達トルク表
| - | T5 | T10 | AT5 | AT10 | XL | L | H | S5M | S8M |
|---|---|---|---|---|---|---|---|---|---|
| 12 | 1.08 | - | - | - | 1.08 | - | - | - | - |
| 14 | 1.27 | 5.39 | - | 7.01 | 1.08 | 3.04 | 4.81 | 2.65 | - |
| 16 | 1.47 | 6.08 | - | 7.9 | 1.27 | 3.53 | 5.49 | 3.04 | - |
| 18 | 1.67 | 6.86 | - | 8.92 | 1.47 | 3.92 | 6.18 | 3.43 | - |
| 20 | 1.86 | 7.65 | 2.36 | 9.95 | 1.57 | 4.41 | 6.86 | 3.82 | - |
| 22 | 2.06 | 8.43 | 2.62 | 10.96 | 1.77 | 4.81 | 7.55 | 4.22 | - |
| 24 | 2.26 | 9.22 | 2.87 | 11.99 | 1.86 | 5.3 | 8.43 | 4.61 | 9.61 |
| 26 | 2.35 | 9.91 | 2.98 | 12.88 | 2.06 | 5.69 | 8.92 | 5 | 10.4 |
| 28 | 2.55 | 10.69 | 3.24 | 13.9 | 2.26 | 6.18 | 9.61 | 5.39 | 11.18 |
| 30 | 2.75 | 1.47 | 3.49 | 14.91 | 2.35 | 6.57 | 10.3 | 5.69 | 11.96 |
| 32 | 2.94 | 12.26 | 3.73 | 15.94 | 2.55 | 7.06 | 10.98 | 6.08 | 12.75 |
| 36 | 3.33 | 13.73 | 4.23 | 17.85 | 2.84 | 7.94 | 12.36 | 6.86 | 14.42 |
| 40 | 3.73 | 15.3 | 4.74 | 19.89 | 3.14 | 8.83 | 13.73 | 7.65 | 15.99 |
| 44 | 4.02 | 16.87 | 5.11 | 21.93 | 3.53 | 9.71 | 15.1 | 8.43 | 17.55 |
| 48 | 4.41 | 18.34 | 5.6 | 23.84 | 3.82 | 10.49 | 16.57 | 9.12 | 19.22 |
| 60 | 5.49 | 22.95 | 6.97 | 29.84 | 4.81 | 13.14 | 20.67 | 11.47 | 23.93 |
| 72 | 6.67 | 27.56 | 8.47 | 35.83 | 5.69 | 15.79 | 24.81 | 13.73 | 28.73 |
使用例

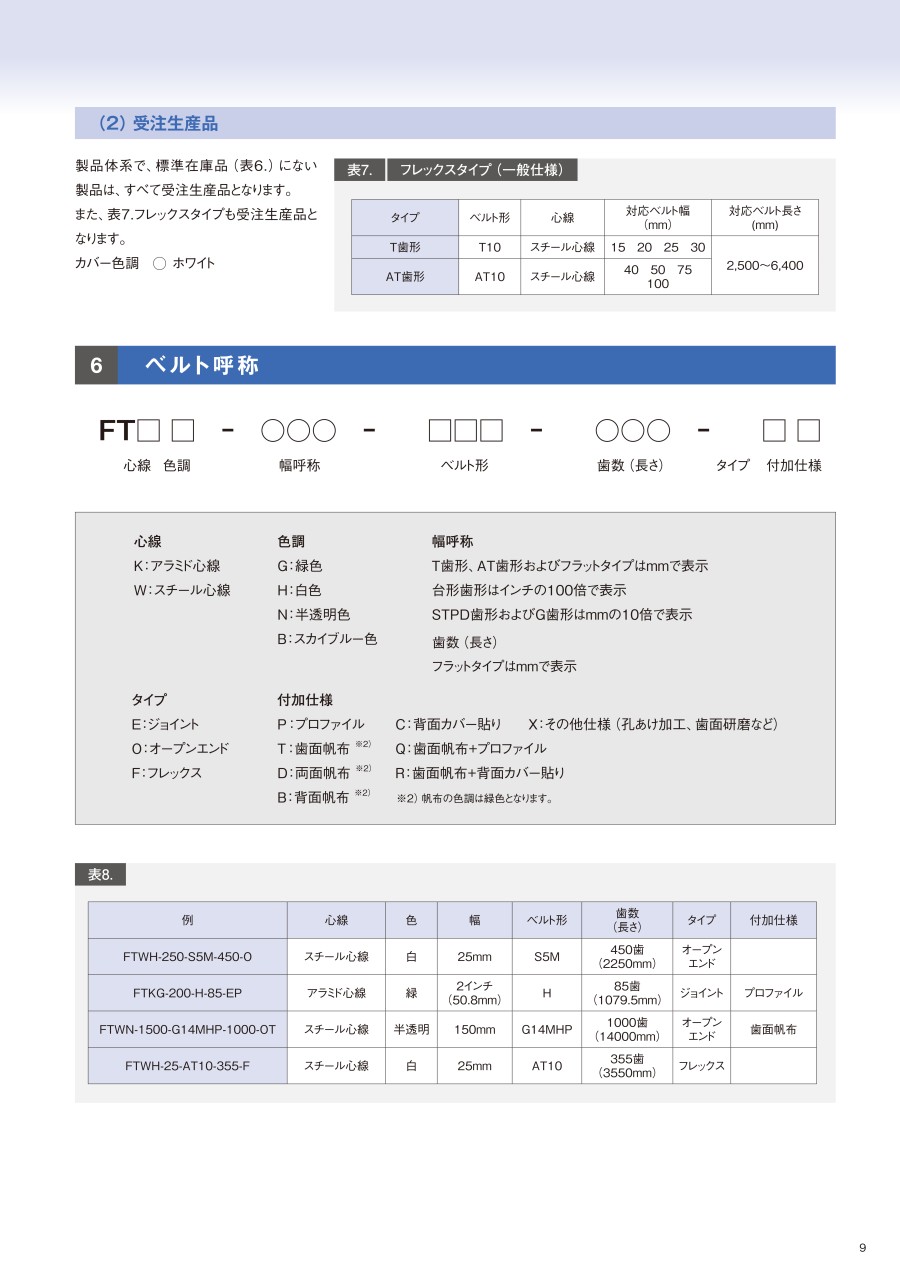

型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 8日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
詳細情報
基本情報
【特長】
・位置決めが必要な同期搬送や軽負荷伝導に適しています
・ベルト背面に各種形状のプロファイルの融着や特殊カバーの接着ができます
・ロングスパンの往復運動、回転運動に使用できます
・最大100メートルまでベルト長さが自由に選定できます
・歯数を指定していただければミスミでカット加工をして出荷いたします。
【材質】色：緑/ベルト材質：ポリウレタン（硬度88° JIS A）/心線材質：アラミド心線
【ベルト形状】オープンエンドタイプ
【使用温度】-30℃～80℃
【ベルト種類（幅寸法）】
100S5M（10mm）、150S5M（15mm）、250S5M（25mm）
150S8M（15mm）、250S8M（25mm）、300S8M（30mm）、400S8M（40mm）
10T5（10mm）、15T5（15mm）、20T5（20mm）、25T5（25mm）
15T10（15mm）、20T10（20mm）、25T10（25mm）、30T10（30mm）
【用途】
・搬送ライン
食品（お菓子類）、ダンボール箱、樹脂部品、生産、梱包ライン、ガラス洗浄ライン、医療機器、ガラスびん、アルミパイプ、ハードディスクバケット用
・垂直搬送
食品（魚など）ライン、フロッビー用エレベーター
・機械類
作図機、自動ドア、食品機械、シール貼り機、OA機器など
