不二ラテックス

ガススプリングガス反力指定タイプ

Name: ガススプリング ガス反力指定タイプ
Brand: 不二ラテックス
SKU: 221301262425
Rating: 4 (2 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度4.0

この商品のレビューをみる（2件）

通常単価(税別): 6,486円～25,611円

税込単価: 7,135円～28,172円

【特長】・ガス反力を任意に指定可能なガススプリングです。1）油膜形成による摩耗...

詳細情報を確認する

種類
ガススプリング
ガススプリング種類
ガス反力指定タイプ
使用温度範囲 (℃)
-20::80
使用用途
産業用機器
使用環境
屋内
シリンダ材質
スチール

ご注意

ミスミでのお取り扱いは一部の商品となります。詳細は絞り込み条件でご確認ください。

未確定：候補が25,229型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

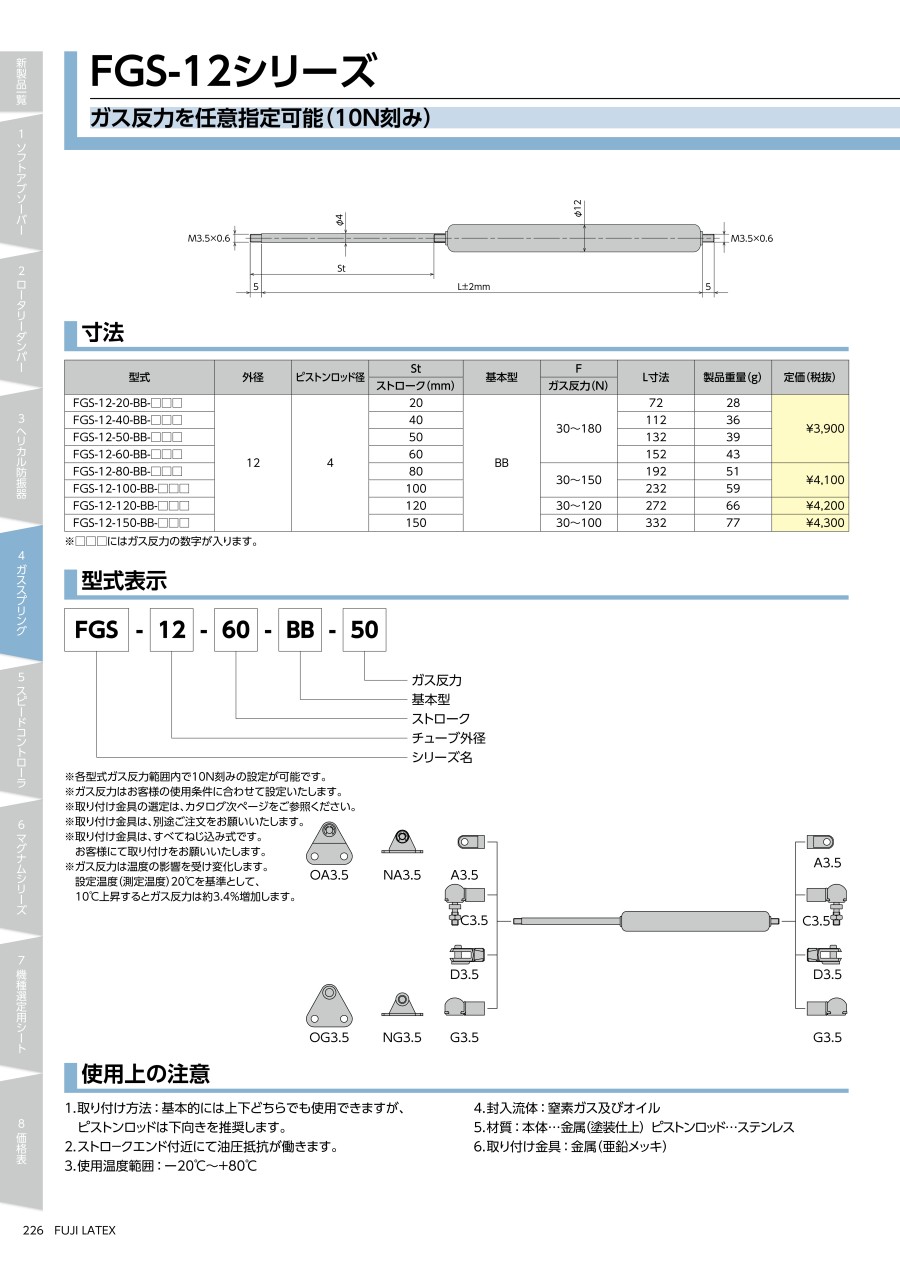

FGS-12シリーズ

取り付け金具

※取り付け金具単体のお取り扱いはございません

取り付け金具組み合わせ一覧

FGS-12シリーズ	ストローク S	反力	ロッド側先端形状	シリンダ側先端形状
FGS-12-□	20・40・50・60 80・100 120 150	30～（180）最大値はストロークにより異なります。	A	A・C・D・G
			C	C・D・G
			D	D・G
			G	G

FGS-15シリーズ

取り付け金具

取り付け金具組み合わせ一覧

FGS-15シリーズ	ストローク S	反力	ロッド側先端形状	シリンダ側先端形状
FGS-15-□	20 40 50 60 80 100 120 150	20～390	A	A・C・D・E・F・G
			C	C・D・E・F・G
			D	D・E・F・G
			E	E・F・G
			F	F・G
			G	G
			B	B
		400	A	A・D・E
			D	D・E
			E	E
			B	B

FGS-19シリーズ

取り付け金具

取り付け金具組み合わせ一覧

FGS-19シリーズ	ストローク S	反力	ロッド側先端形状	シリンダ側先端形状
FGS-19-□	50	50～700	B	B
	100	50～700	A	A・C・D・E・F・G
			C	C・D・E・F・G
			D	D・E・F・G
			E	E・F・G
			F	F・G
			G	G
			B	B
	150	50	A	A・C・D・E・F・G
			C	D・E・F・G
			D	E・F・G
			E	F・G
			F	G
			B	B
		60～700	B	B
	200・250・300	50～700	B	B

FGS-22シリーズ

取り付け金具

取り付け金具組み合わせ一覧

FGS-22シリーズ	ストローク S	反力	ロッド側先端形状	シリンダ側先端形状
FGS-22-□	50 100 150 200 250 300 350 400 450 500	80～800	A	A・C・D・E・F・G
			C	C・D・E・F・G
			D	D・E・F・G
			E	E・F・G
			F	F・G
			G	G
			B	B
		810～（1300）最大値はストロークにより異なります。	A	A・D・E
			D	D・E
			E	E
			B	B
	550	80～1000	B	B
	600	80～900	B	B
	650	80～800	B	B
	700	80～130	B	B
		140	A	A
			C	C
			D	D
			E	E・G
			F	F・G
			G	G
			B	B
		150～700	A	A・C・D・E・F・G
			C	C・D・E・F・G
			D	D・E・F・G
			E	E・F・G
			F	F・G
			G	G
			B	B

製品仕様

使用温度範囲：-20℃～+80℃
封入流体：窒素ガス及びオイル
材質：本体・・・金属（塗装仕上）
ピストンロッド（FGS-12シリーズ）・・・ステンレス
ピストンロッド（FGS-15シリーズ／FGS-19シリーズ／FGS-22シリーズ）・・・金属（ガス軟窒化）
取り付け金具：金属（亜鉛メッキ）

規格表

FGS-12シリーズ

FGS-15シリーズ

FGS-19シリーズ

FGS-22シリーズ

※□□□にはガス反力の数字が入ります。

注意・禁止事項

使用上の注意

取り付け方法：基本的には上下どちらでも使用できますが、ピストンロッドは下向きを推奨します。
ストロークエンド付近にて油圧抵抗が働きます。

型番リスト

表示件数

...

421

型番

ストローク S

(mm)

ガス反力（20℃時）最大長-5mm時

(N)

最小長 Lmin

(mm)

ロッド材質

ロッド径 d

(φ)

ロッド側先端形状

(φ)

シリンダ側先端形状

取付方向

シリンダ径 D

最大長 Lmax

(mm)

最小発注数量

20	30	76	ステンレス	4	A型	A型	全方向360°	12	96	1個
20	40	76	ステンレス	4	A型	A型	全方向360°	12	96	1個
20	50	76	ステンレス	4	A型	A型	全方向360°	12	96	1個
20	60	76	ステンレス	4	A型	A型	全方向360°	12	96	1個
20	70	76	ステンレス	4	A型	A型	全方向360°	12	96	1個
20	80	76	ステンレス	4	A型	A型	全方向360°	12	96	1個
20	90	76	ステンレス	4	A型	A型	全方向360°	12	96	1個
20	100	76	ステンレス	4	A型	A型	全方向360°	12	96	1個
20	110	76	ステンレス	4	A型	A型	全方向360°	12	96	1個
20	120	76	ステンレス	4	A型	A型	全方向360°	12	96	1個
20	130	76	ステンレス	4	A型	A型	全方向360°	12	96	1個
20	140	76	ステンレス	4	A型	A型	全方向360°	12	96	1個
20	150	76	ステンレス	4	A型	A型	全方向360°	12	96	1個
20	160	76	ステンレス	4	A型	A型	全方向360°	12	96	1個
20	170	76	ステンレス	4	A型	A型	全方向360°	12	96	1個
20	180	76	ステンレス	4	A型	A型	全方向360°	12	96	1個
20	30	82	ステンレス	4	A型	C型	全方向360°	12	102	1個
20	40	82	ステンレス	4	A型	C型	全方向360°	12	102	1個
20	50	82	ステンレス	4	A型	C型	全方向360°	12	102	1個
20	60	82	ステンレス	4	A型	C型	全方向360°	12	102	1個
20	70	82	ステンレス	4	A型	C型	全方向360°	12	102	1個
20	80	82	ステンレス	4	A型	C型	全方向360°	12	102	1個
20	90	82	ステンレス	4	A型	C型	全方向360°	12	102	1個
20	100	82	ステンレス	4	A型	C型	全方向360°	12	102	1個
20	110	82	ステンレス	4	A型	C型	全方向360°	12	102	1個
20	120	82	ステンレス	4	A型	C型	全方向360°	12	102	1個
20	130	82	ステンレス	4	A型	C型	全方向360°	12	102	1個
20	140	82	ステンレス	4	A型	C型	全方向360°	12	102	1個
20	150	82	ステンレス	4	A型	C型	全方向360°	12	102	1個
20	160	82	ステンレス	4	A型	C型	全方向360°	12	102	1個
20	170	82	ステンレス	4	A型	C型	全方向360°	12	102	1個
20	180	82	ステンレス	4	A型	C型	全方向360°	12	102	1個
20	30	80	ステンレス	4	A型	D型	全方向360°	12	100	1個
20	40	80	ステンレス	4	A型	D型	全方向360°	12	100	1個
20	50	80	ステンレス	4	A型	D型	全方向360°	12	100	1個
20	60	80	ステンレス	4	A型	D型	全方向360°	12	100	1個
20	70	80	ステンレス	4	A型	D型	全方向360°	12	100	1個
20	80	80	ステンレス	4	A型	D型	全方向360°	12	100	1個
20	90	80	ステンレス	4	A型	D型	全方向360°	12	100	1個
20	100	80	ステンレス	4	A型	D型	全方向360°	12	100	1個
20	110	80	ステンレス	4	A型	D型	全方向360°	12	100	1個
20	120	80	ステンレス	4	A型	D型	全方向360°	12	100	1個
20	130	80	ステンレス	4	A型	D型	全方向360°	12	100	1個
20	140	80	ステンレス	4	A型	D型	全方向360°	12	100	1個
20	150	80	ステンレス	4	A型	D型	全方向360°	12	100	1個
20	160	80	ステンレス	4	A型	D型	全方向360°	12	100	1個
20	170	80	ステンレス	4	A型	D型	全方向360°	12	100	1個
20	180	80	ステンレス	4	A型	D型	全方向360°	12	100	1個
20	30	82	ステンレス	4	A型	G型	全方向360°	12	102	1個
20	40	82	ステンレス	4	A型	G型	全方向360°	12	102	1個
20	50	82	ステンレス	4	A型	G型	全方向360°	12	102	1個
20	60	82	ステンレス	4	A型	G型	全方向360°	12	102	1個
20	70	82	ステンレス	4	A型	G型	全方向360°	12	102	1個
20	80	82	ステンレス	4	A型	G型	全方向360°	12	102	1個
20	90	82	ステンレス	4	A型	G型	全方向360°	12	102	1個
20	100	82	ステンレス	4	A型	G型	全方向360°	12	102	1個
20	110	82	ステンレス	4	A型	G型	全方向360°	12	102	1個
20	120	82	ステンレス	4	A型	G型	全方向360°	12	102	1個
20	130	82	ステンレス	4	A型	G型	全方向360°	12	102	1個
20	140	82	ステンレス	4	A型	G型	全方向360°	12	102	1個

通常単価(税別) (税込単価)	通常出荷日

6,706円 ( 7,377円 )	13日目
6,706円 ( 7,377円 )	13日目
6,706円 ( 7,377円 )	13日目
6,706円 ( 7,377円 )	13日目
6,706円 ( 7,377円 )	13日目
6,706円 ( 7,377円 )	13日目
6,706円 ( 7,377円 )	13日目
6,706円 ( 7,377円 )	13日目
6,706円 ( 7,377円 )	13日目
6,706円 ( 7,377円 )	13日目
6,706円 ( 7,377円 )	13日目
6,706円 ( 7,377円 )	13日目
6,706円 ( 7,377円 )	13日目
6,706円 ( 7,377円 )	13日目
6,706円 ( 7,377円 )	13日目
6,706円 ( 7,377円 )	13日目
7,098円 ( 7,808円 )	13日目
7,098円 ( 7,808円 )	13日目
7,098円 ( 7,808円 )	13日目
7,098円 ( 7,808円 )	13日目
7,098円 ( 7,808円 )	13日目
7,098円 ( 7,808円 )	13日目
7,098円 ( 7,808円 )	13日目
7,098円 ( 7,808円 )	13日目
7,098円 ( 7,808円 )	13日目
7,098円 ( 7,808円 )	13日目
7,098円 ( 7,808円 )	13日目
7,098円 ( 7,808円 )	13日目
7,098円 ( 7,808円 )	13日目
7,098円 ( 7,808円 )	13日目
7,098円 ( 7,808円 )	13日目
7,098円 ( 7,808円 )	13日目
7,307円 ( 8,038円 )	13日目
7,307円 ( 8,038円 )	13日目
7,307円 ( 8,038円 )	13日目
7,307円 ( 8,038円 )	13日目
7,307円 ( 8,038円 )	13日目
7,307円 ( 8,038円 )	13日目
7,307円 ( 8,038円 )	13日目
7,307円 ( 8,038円 )	13日目
7,307円 ( 8,038円 )	13日目
7,307円 ( 8,038円 )	13日目
7,307円 ( 8,038円 )	13日目
7,307円 ( 8,038円 )	13日目
7,307円 ( 8,038円 )	13日目
7,307円 ( 8,038円 )	13日目
7,307円 ( 8,038円 )	13日目
7,307円 ( 8,038円 )	13日目
6,940円 ( 7,634円 )	13日目
6,940円 ( 7,634円 )	13日目
6,940円 ( 7,634円 )	13日目
6,940円 ( 7,634円 )	13日目
6,940円 ( 7,634円 )	13日目
6,940円 ( 7,634円 )	13日目
6,940円 ( 7,634円 )	13日目
6,940円 ( 7,634円 )	13日目
6,940円 ( 7,634円 )	13日目
6,940円 ( 7,634円 )	13日目
6,940円 ( 7,634円 )	13日目
6,940円 ( 7,634円 )	13日目

...

421

基本情報

基本情報

【特長】
・ガス反力を任意に指定可能なガススプリングです。
1）油膜形成による摩耗低減を目的としたグリスチャンバーの採用（FGS-15、19、22）。
2）ガイドにブッシュを採用（FGS-15、19、22）。
3）ピストンロッド表面のガス軟窒化処理（FGS-15、19、22）。
以上の改善により耐久性の向上を実現しました。
・基本的には上下どちら向きでも使用可能です（推奨はピストンロッド下向き）。
【用途】
・本体、ピストンロッドにステンレスを使用した VAシリーズをラインナップしました。耐食性、耐薬品性に優れ、幅広い用途に使用可能です。

ご注意

ミスミでのお取り扱いは一部の商品となります。詳細は絞り込み条件でご確認ください。

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ガススプリングガス反力指定タイプのレビュー

4平均満足度：4.02件のレビュー

星5
50%
星4
0%
星3
50%
星2
0%
星1
0%

装置カバーの緩衝用

満足度：3.02021/07/06

既存のガススプリングが破損したため、サイズ等の互換のある物を交換修理用として購入。

1人が参考にしています。

製品加工治具に使用

満足度：5.02020/08/20

製品加工治具に今まではスプリングを使用していましたが，ハンドワークになる作業で，押し込み強度はスプリングの強さに直結する...もっと読む

1人が参考にしています。

2件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品ガススプリングガス反力指定タイプ	ガススプリング取付方向自在 / 高ガス反力・樹脂ブッシュ付属タイプ	ガススプリング KSGシリーズ（オールガスタイプ）	ガススプリング　取付方向自在タイプ　GSKSFタイプ	KPGシリーズ（オールガスタイプ）	KHGシリーズ（オールガスタイプ）
メーカー	不二ラテックス	ミスミ	KYB(カヤバ工業)	ミスミ	KYB(カヤバ工業)	KYB(カヤバ工業)
通常価格	6,486円-	2,420円 -	4,479円 -	2,540円 -	4,870円 -	4,289円 -
通常出荷日	在庫品1日目〜	5日目	在庫品1日目〜	3日目〜	2日目〜	在庫品1日目〜
種類	ガススプリング	ガススプリング	ガススプリング	ガススプリング	ガススプリング	ガススプリング
ガススプリング種類	ガス反力指定タイプ	取付方向自在タイプ	取付方向固定(オールガス)タイプ	取付方向自在タイプ	取付方向固定(オールガス)タイプ	取付方向固定(オールガス)タイプ
使用温度範囲(℃)	-20::80	-20::60	-20::80	-20::60	-20::80	-20::80
使用用途	産業用機器	-	-	-	-	-
使用環境	屋内	-	-	-	-	-
