CBシリーズ（コンパクト型）
- 通常単価(税別)
- 4,617円
- 税込単価
- 5,079円
【特長】・全長と外径が小さく、軽量コンパクトなボールブッシュです。・ハウジング...
詳細情報を確認する- タイプ
- ストレート
- 直動/回転運動
- リニアブッシュ(直動のみ)
- 外筒表面処理
- 表面処理なし
- 潤滑の種類
- なし
ご注意
- 「内接円径 dr」の記号は、カタログでは、dの箇所となります。
- 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
CB-20UUの仕様・寸法情報
タイプ
ストレート
直動/回転運動
リニアブッシュ(直動のみ)
内接円径 dr(φ)
20
基本定格荷重 動定格(N)
1264
全長 L(mm)
30
外筒材質
鉄
外筒表面処理
表面処理なし
潤滑の種類
なし
外径 D(φ)
28
シール
両側シール
商品情報
外形図
規格表
- （注1）：h7/H7について、h7は軸の加工公差、H7はハウジングの加工公差を表しています。
それぞれ加工した場合の軸とベアリングのラジアルスキマを表しています。 - （注3）：ステンレスタイプの定格荷重はカタログ値の70%となります。
選定サポート情報
詳細情報
基本情報
【特長】
・全長と外径が小さく、軽量コンパクトなボールブッシュです。
・ハウジングへの組付けは圧入方式で、SB型と同様、ハウジングに締め付け機構を設けることによりスキマ調整が可能です。
・鋼球と軌道面の接触面は、線接触に近いため高負荷が得られます。
ご注意
- 「内接円径 dr」の記号は、カタログでは、dの箇所となります。
- 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

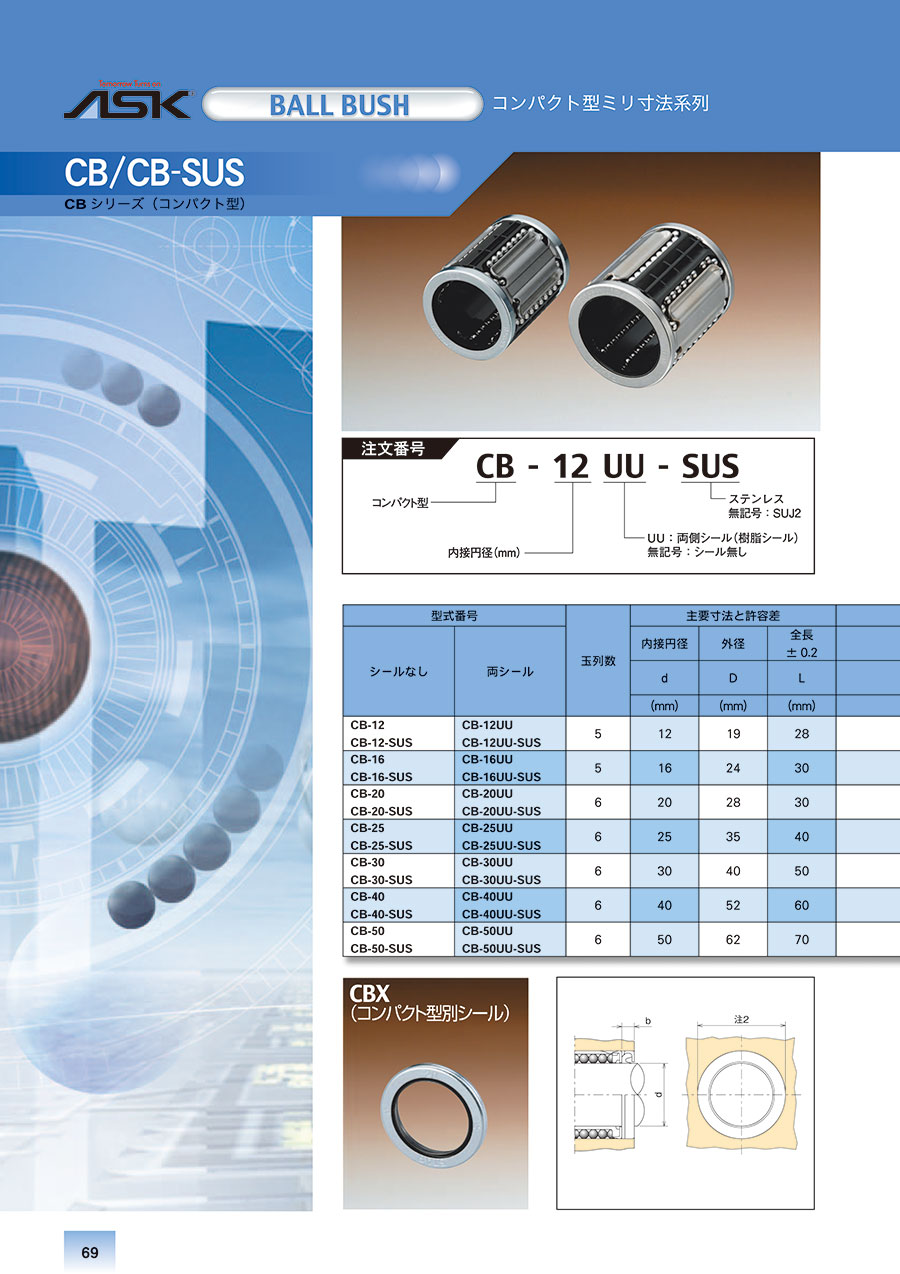

カタログ
商品担当おすすめ
CBシリーズ（コンパクト型）の型番CB-20UUのページです。
型番CB-20UUに関する仕様情報を記載しております。
