マイクロセラミックヒーター

外形図

参考画像

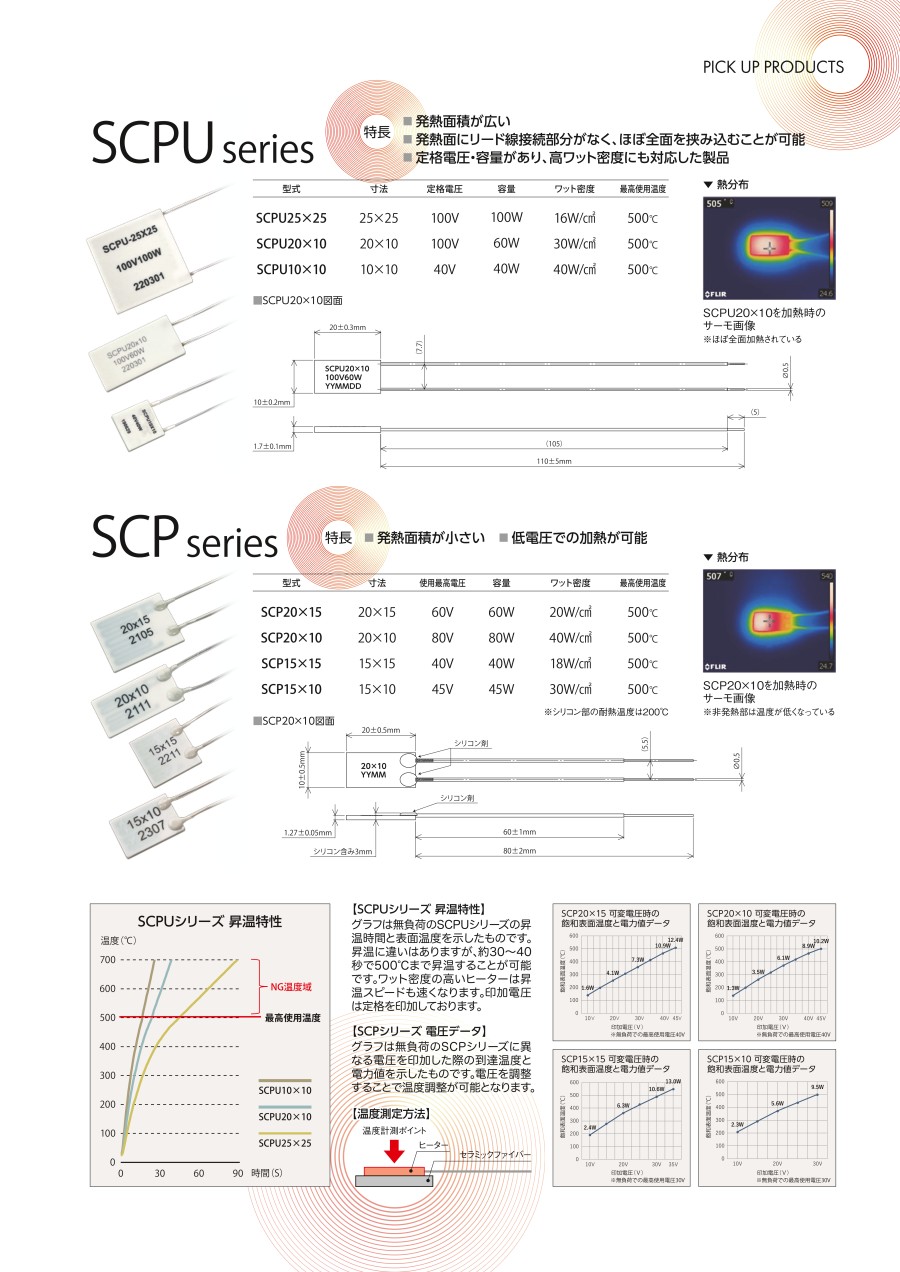

SCP15×10

SCP15×15

SCP20×10

SCP20×15

使用例

使用方法

1.降圧変圧器（降圧トランス）にて定電圧で使用する。
2.電圧調節器（ボルトスライダー）を使用して温度制御する。
3.位相制御器を使用して精密温度制御を行う。

商品特長詳細

マイクロセラミックヒーターは、タングステン抵抗体（発熱体）を、高耐熱性、高絶縁性に優れたセラミックシートで張り合わせたヒーターです。

• 小さく極薄い（約1.27mm）平面状のヒーターで、小スペースで加熱が可能です。
• 昇温スピードが素早く、レスポンスの良いヒーターです。
• 直流、交流どちらでもご使用頂けます。

性能・試験情報

測定データ 負荷なし

測定条件（設定環境：気温20℃、自然大気中）

※被加熱物の大きさより、全く違った昇温特性になりますのでご注意ください。

測定データ 負荷あり



測定条件（設定環境：気温20℃、自然大気中）

※被加熱物の大きさより、全く違った昇温特性になりますのでご注意ください。

注意・禁止事項

• ヒーター表面の最高使用温度は500℃です。
  但し、200℃を超えますと絶縁低下しておりますので、電気的に直接触れることのないようにしてください。 感電、漏電事故の可能性があります。
• リード線付近に使用されている絶縁材の耐熱温度は、ふっ素樹脂チューブが約260℃、シリコンが約200℃です。
  経年劣化も予想されるので、150℃以上で使用される場合は、ご注意ください。
• ヒーターが金属に挟まれて使用する場合は、金属の熱膨張に影響され破損する場合があります。
• 急な加電圧や温度上昇を行うと、ヒータが破損しますのでご注意ください。
