ＣＫＤ

ペンシルシリンダ複動形回り止め形 SCPD3-Mシリーズ

カタログ |

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＣＫＤ

ペンシルシリンダ複動片ロッド形 SCPD3シリーズ

通常価格(税別)： 2,040円 (税込価格：2,244円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＣＫＤ

ペンシルシリンダ複動形ゴムエアクッション付 SCPD3-※Cシリーズ

通常価格(税別)： 3,828円 (税込価格：4,211円)

通常出荷日：9 日目～

一般シリンダの中で小口径（Φ10～16）で超小形で軽量のシリーズです。

詳細情報を確認する

種類
一般型シリンダ
シリンダ作動方式
複動
ロッド作動方式
片ロッド
本体形状
丸形
付加機能
ロッド回り止め機能付
環境・用途
標準
エンドロック
なし(標準)
バルブ
なし
クッション
ゴムクッション
ロッド材質
ステンレス鋼
周囲温度 (℃)
-10～60

ご注意

型番によって同一型式で複数の納期が表示される場合がございます。同じ商品のため在庫品納期をご参照ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が33型番あります。

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

ストローク L

(mm)

シリンダ内径 D

(φ)

支持形式

スイッチ用磁石

スイッチ数

リード線長さ

(m)

取付形式

ヘッド側ポート方向

付属品

スイッチ形番

ヘッド側ポート方向

最小発注数量

15	10	-	無	なし	なし	基本形	垂直方向	なし	なし	-	1個
30	10	-	無	なし	なし	基本形	垂直方向	なし	なし	-	1個
45	10	-	無	なし	なし	基本形	垂直方向	なし	なし	-	1個
60	10	-	無	なし	なし	基本形	垂直方向	なし	なし	-	1個
100	10	-	無	なし	なし	基本形	垂直方向	なし	なし	-	1個
175	10	-	無	なし	なし	基本形	垂直方向	なし	なし	-	1個
200	10	-	無	なし	なし	基本形	垂直方向	なし	なし	-	1個
30	16	-	無	なし	なし	基本形	垂直方向	なし	なし	-	1個
60	16	-	無	なし	なし	基本形	垂直方向	なし	なし	-	1個
120	16	-	無	なし	なし	基本形	垂直方向	なし	なし	-	1個
130	16	-	無	なし	なし	基本形	垂直方向	なし	なし	-	1個
200	16	-	無	なし	なし	基本形	垂直方向	なし	なし	-	1個
5 ～ 260	10 ～ 16	ロッド側フランジ形 / 二山クレビス形（ピンと止め輪添付） / 基本形 / 片側軸方向フート形（ロッド側）	無	-	-	-	-	-	-	垂直方向	1個
5 ～ 260	10 ～ 16	ロッド側フランジ形 / 基本形 / 片側軸方向フート形（ロッド側）	無	-	-	-	-	-	-	軸方向	1個
45	10	-	無	なし	なし	二山クレビス形（ピンと止め輪添付）	垂直方向	二山ナックル（ピンと止め輪添付）	なし	-	1個
220	16	-	無	なし	なし	ロッド側フランジ形	垂直方向	なし	なし	-	1個
30	16	-	無	なし	なし	片側軸方向フート形（ロッド側）	垂直方向	なし	なし	-	1個
200	16	-	無	なし	なし	片側軸方向フート形（ロッド側）	垂直方向	なし	なし	-	1個
30	10	-	有（スイッチを選択する場合はこちら）	2個付	3	基本形	垂直方向	なし	T0H	-	1個
45	10	-	有（スイッチを選択する場合はこちら）	なし	なし	基本形	垂直方向	なし	なし	-	1個
45	10	-	有（スイッチを選択する場合はこちら）	ロッド側1個付	1	基本形	垂直方向	なし	T0H	-	1個
60	10	-	有（スイッチを選択する場合はこちら）	なし	なし	基本形	軸方向	なし	なし	-	1個
100	10	-	有（スイッチを選択する場合はこちら）	なし	なし	基本形	垂直方向	なし	なし	-	1個
110	10	-	有（スイッチを選択する場合はこちら）	なし	なし	基本形	垂直方向	なし	なし	-	1個
27	16	-	有（スイッチを選択する場合はこちら）	なし	なし	基本形	垂直方向	なし	なし	-	1個
60	16	-	有（スイッチを選択する場合はこちら）	なし	なし	基本形	垂直方向	なし	なし	-	1個
115	16	-	有（スイッチを選択する場合はこちら）	なし	なし	基本形	垂直方向	なし	なし	-	1個
150	16	-	有（スイッチを選択する場合はこちら）	なし	なし	基本形	垂直方向	なし	なし	-	1個
150	16	-	有（スイッチを選択する場合はこちら）	なし	なし	基本形	軸方向	なし	なし	-	1個
160	16	-	有（スイッチを選択する場合はこちら）	なし	なし	基本形	垂直方向	なし	なし	-	1個
260	16	-	有（スイッチを選択する場合はこちら）	ヘッド側1個付	1	基本形	垂直方向	一山ナックル/一山ブラケット	T0H	-	1個
5 ～ 260	10 ～ 16	ロッド側フランジ形 / 二山クレビス形（ピンと止め輪添付） / 基本形 / 片側軸方向フート形（ロッド側）	有（スイッチを選択する場合はこちら）	-	-	-	-	-	-	垂直方向	1個
5 ～ 260	10 ～ 16	ロッド側フランジ形 / 基本形 / 片側軸方向フート形（ロッド側）	有（スイッチを選択する場合はこちら）	-	-	-	-	-	-	軸方向	1個

通常単価(税別) (税込単価)	通常出荷日

3,630円 ( 3,993円 )	4日目
3,884円 ( 4,272円 )	7日目
3,681円 ( 4,049円 )	7日目
3,908円 ( 4,299円 )	12日目
5,823円 ( 6,405円 )	4日目
6,548円 ( 7,203円 )	10日目
7,479円 ( 8,227円 )	4日目
4,122円 ( 4,534円 )	4日目
4,561円 ( 5,017円 )	10日目
7,007円 ( 7,708円 )	4日目
6,548円 ( 7,203円 )	7日目
8,017円 ( 8,819円 )	4日目
- ( - )	9日目
- ( - )	9日目
5,282円 ( 5,810円 )	4日目
8,684円 ( 9,552円 )	4日目
4,202円 ( 4,622円 )	7日目
8,095円 ( 8,905円 )	7日目
9,813円 ( 10,794円 )	7日目
4,121円 ( 4,533円 )	7日目
6,229円 ( 6,852円 )	7日目
4,348円 ( 4,783円 )	7日目
5,293円 ( 5,822円 )	4日目
6,108円 ( 6,719円 )	7日目
4,105円 ( 4,516円 )	4日目
5,041円 ( 5,545円 )	4日目
6,694円 ( 7,363円 )	7日目
6,553円 ( 7,208円 )	4日目
7,282円 ( 8,010円 )	7日目
6,817円 ( 7,499円 )	4日目
14,616円 ( 16,078円 )	7日目
- ( - )	9日目
- ( - )	9日目

詳細情報

基本情報

基本情報

一般シリンダの中で小口径（Φ10～16）で超小形で軽量のシリーズです。

ご注意

型番によって同一型式で複数の納期が表示される場合がございます。同じ商品のため在庫品納期をご参照ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

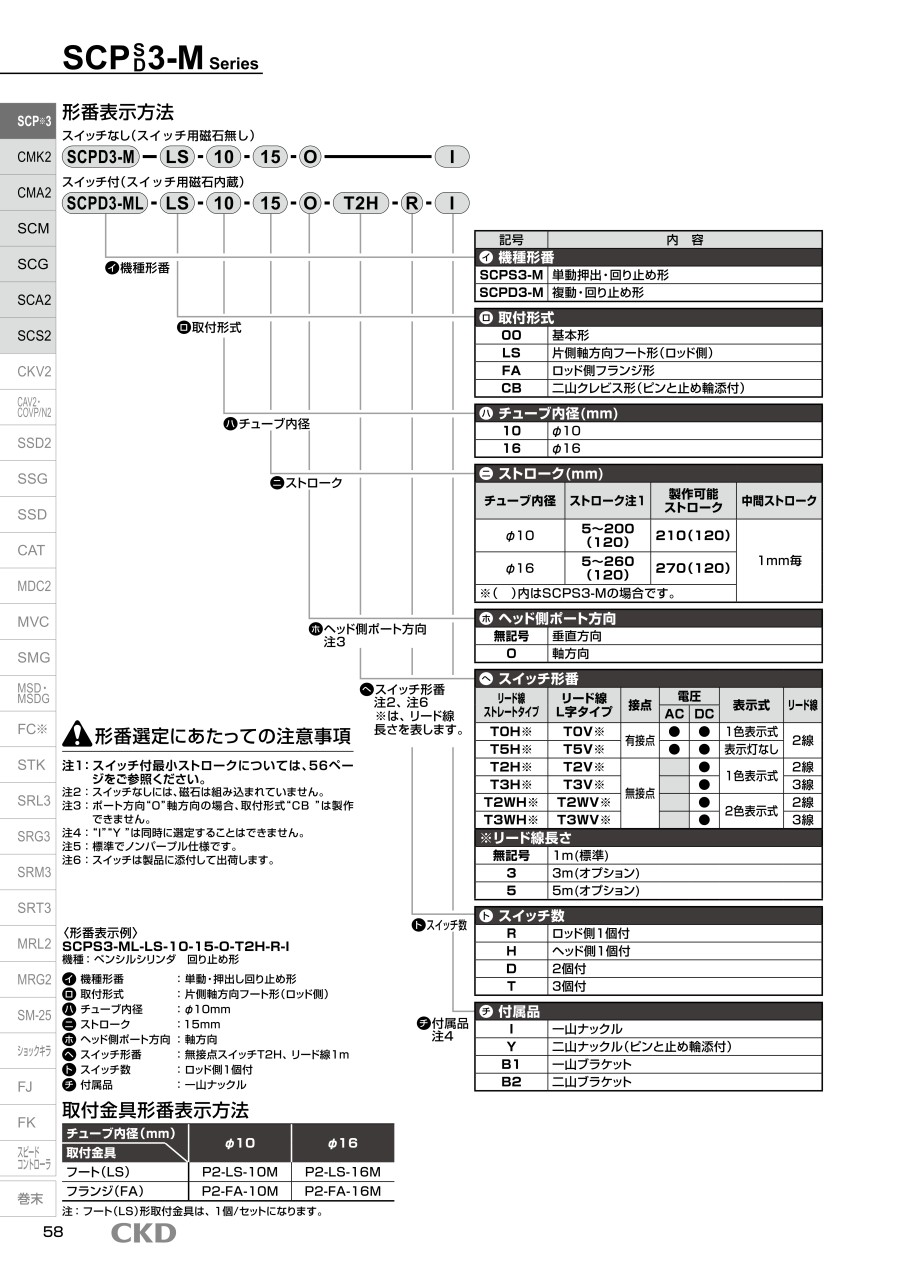

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
