ペンシルシリンダ 単動形 押出・回り止め形 SCPS3-Mシリーズ
未確定：候補が13型番あります。
商品情報
外形図
SCPS3-M（L）基本形（00）
注1:スイッチなしも外形寸法は同一です。（磁石は組み込まれていません。）
注2:φ10のポートのねじの深さは、3.8mmですので、継手を使用される場合は、ねじ部長さが3.8mm以下の継手をご使用ください。
注3:付属品の外形寸法図については、デジタルカタログ15ページを参照してください。
※ 上記以外の型番についての情報はデジタルカタログをご参照ください。

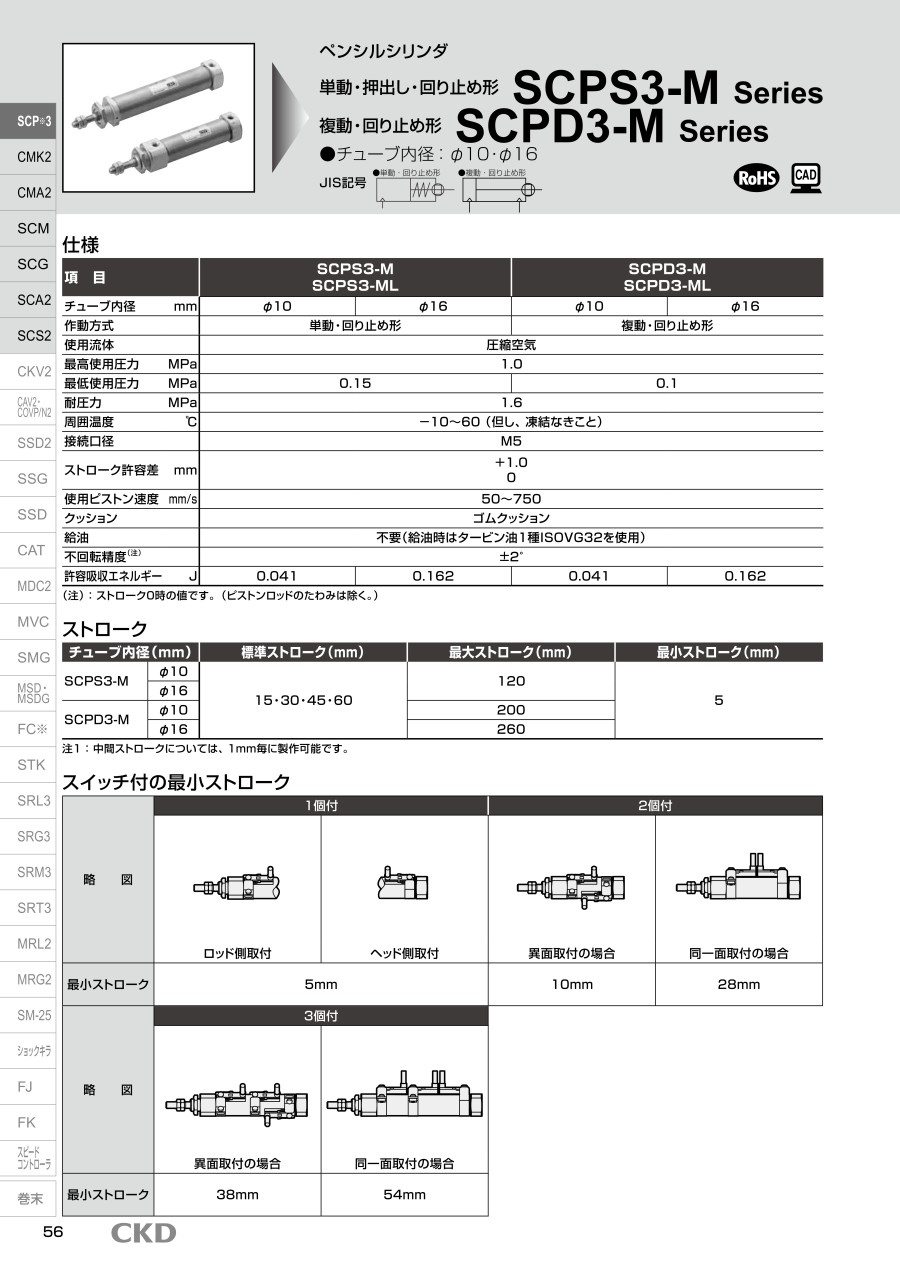

製品仕様
| 項目 | SCPS3-M SCPS3-ML | |
|---|---|---|
| チューブ内径 mm | φ10 | φ16 |
| 作動方式 | 単動・回り止め形 | |
| 使用流体 | 圧縮空気 | |
| 最高使用圧力 MPa | 1.0 | |
| 最低使用圧力 MPa | 0.15 | |
| 耐圧力MPa | 1.6 | |
| 周囲温度℃ | -10～60（但し、凍結なきこと） | |
| 接続口径 | M5 | |
| ストローク許容差 mm | 0～+1.0 | |
| 使用ピストン速度 mm/s | 50～750 | |
| クッション | ゴムクッション | |
| 給油 | 不要（給油時はタービン油1種ISOVG32を使用） | |
| 不回転精度（注） | ±2° | |
| 許容吸収エネルギー J | 0.041 | 0.162 |
（注）:ストローク0時の値です。（ピストンロッドのたわみは除く。）
内部構造
単動・回り止め形:SCPS3-M/SCPS3-ML（スイッチ付）
部品リスト
| 品番 | 部品名称 | 材質 | 備考 | 品番 | 部品名称 | 材質 | 備考 |
|---|---|---|---|---|---|---|---|
| 1 | ピストンロッド | ステンレス鋼 | - | 11 | ピストン | アルミニウム合金 | - |
| 2 | ロッドナット | 鋼 | ニッケルメッキ | 12 | ピストンパッキン | ニトリルゴム | - |
| 3 | 六角ナット | 鋼 | ニッケルメッキ | 13 | 磁石 | - | スイッチ付のみ |
| 4 | ロッドパッキン | ニトリルゴム | - | 14 | スペーサ | アルミニウム合金 | - |
| 5 | ロッドカバー | アルミニウム合金 | 硬質アルマイト | 15 | ヘッドカバー | アルミニウム合金 | 硬質アルマイト |
| 6 | 円筒ばね | ピアノ線 | 亜鉛クロメート | 16 | 十字なべ小ねじ | ステンレス鋼 | スイッチ付のみ |
| 7 | シリンダチューブ | ステンレス鋼 | - | 17 | 固定金具 | ステンレス鋼 | スイッチ付のみ |
| 8 | ばね受け（A） | アルミニウム合金 | - | 18 | 十字なべ小ねじ | ステンレス鋼 | スイッチ付のみ |
| 9 | ばね受け（B） | アルミニウム合金 | - | 19 | バンド | ステンレス鋼 | スイッチ付のみ |
| 10 | クッションゴム | ウレタンゴム | - | 20 | 固定ナット | ステンレス鋼 | スイッチ付のみ |
規格表
SCPS3-M（L）基本形（00）
※ 上記以外の型番についての情報はデジタルカタログをご参照ください。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,884円 ( 4,272円 ) | 4日目 |
3,468円 ( 3,815円 ) | 4日目 |
3,468円 ( 3,815円 ) | 4日目 |
6,029円 ( 6,632円 ) | 4日目 |
- ( - ) | 13日目 |
- ( - ) | 13日目 |
3,721円 ( 4,093円 ) | 5日目 |
3,549円 ( 3,904円 ) | 5日目 |
5,749円 ( 6,324円 ) | 5日目 |
4,377円 ( 4,815円 ) | 5日目 |
4,121円 ( 4,533円 ) | 5日目 |
- ( - ) | 23日目 |
- ( - ) | 23日目 |
詳細情報
基本情報
一般シリンダの中で小口径（Φ10～16）で超小形で最軽量のシリーズです。
ご注意
- 型番によって同一型式で複数の納期が表示される場合がございます。同じ商品のため在庫品納期をご参照ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
