ペンシルシリンダ 複動・両ロッド形 SCPD3-Dシリーズ
- 通常単価(税別)
- -
- 税込単価
- -
一般シリンダの中で小口径（Φ6～16）で超小形で最軽量のシリーズです。
詳細情報を確認する商品情報
外形図
SCPD3-D（L）基本形（00）
注1:スイッチなしも外形寸法は同一です。（磁石は組み込まれていません。）
注2:φ6・φ10のポートのねじの深さは、3.8mmですので、継手を使用される場合は、ねじ部長さが3.8mm以下の継手をご使用ください。
注3:付属品の外形寸法図については、デジタルカタログ15ページを参照してください。
片側軸方向フート形（LS）
注1:スイッチなしも外形寸法は同一です。（磁石は組み込まれていません。）
注2:φ6・φ10のポートのねじの深さは、3.8mmですので、継手を使用される場合は、ねじ部長さが3.8mm以下の継手をご使用ください。
注3:付属品の外形寸法図については、デジタルカタログ15ページを参照してください。
両側軸方向フート形（LB）
注1:スイッチなしも外形寸法は同一です。（磁石は組み込まれていません。）
注2:φ6・φ10のポートのねじの深さは、3.8mmですので、継手を使用される場合は、ねじ部長さが3.8mm以下の継手をご使用ください。
注3:付属品の外形寸法図については、デジタルカタログ15ページを参照してください。
ロッド側フランジ形（FA）
注1:スイッチなしも外形寸法は同一です。（磁石は組み込まれていません。）
注2:φ6・φ10のポートのねじの深さは、3.8mmですので、継手を使用される場合は、ねじ部長さが3.8mm以下の継手をご使用ください。
注3:付属品の外形寸法図については、デジタルカタログ15ページを参照してください。

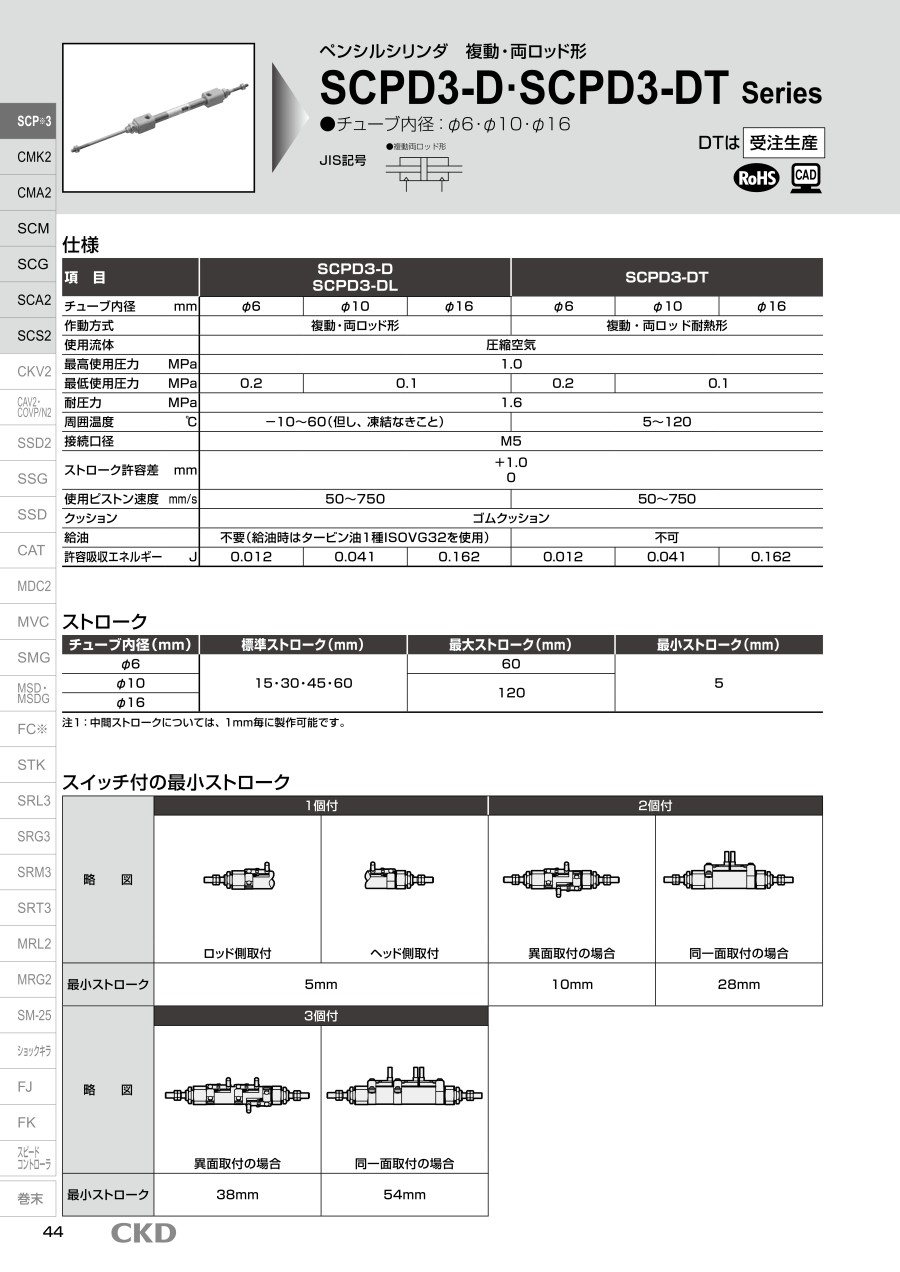

製品仕様
| 項目 | SCPD3-D SCPD3-DL | ||
|---|---|---|---|
| チューブ内径 mm | φ6 | φ10 | φ16 |
| 作動方式 | 複動・両ロッド形 | ||
| 使用流体 | 圧縮空気 | ||
| 最高使用圧力 MPa | 1.0 | ||
| 最低使用圧力 MPa | 0.2 | 0.1 | |
| 耐圧力 MPa | 1.6 | ||
| 周囲温度 ℃ | -10～60（但し、凍結なきこと） | ||
| 接続口径 | M5 | ||
| ストローク許容差 mm | 0～+1.0 | ||
| 使用ピストン速度 mm/s | 50～750 | ||
| クッション | ゴムクッション | ||
| 給油 | 不可（給油時はタービン油1種ISOVG32を使用） | ||
| 許容吸収エネルギー J | 0.012 | 0.041 | 0.162 |
内部構造
両ロッド形SCPD3-D/SCPD3-DL（スイッチ付）
部品リスト
| 品番 | 部品名称 | 材質 | 備考 | 品番 | 部品名称 | 材質 | 備考 |
|---|---|---|---|---|---|---|---|
| 1 | ピストンロッド1 | ステンレス鋼 | - | 8 | ピストン | アルミニウム合金 | - |
| 2 | ロッドナット | 鋼 | ニッケルメッキ | 9 | ピストンパッキン | ニトリルゴム | - |
| 3 | 六角ナット | 鋼 | ニッケルメッキ | 10 | 磁石 | - | スイッチ付のみ |
| 4 | ロッドパッキン | ニトリルゴム | - | 11 | スペーサ | アルミニウム合金 | - |
| 5 | ロッドカバー | アルミニウム合金 | 硬質アルマイト | 12 | ピストンロッド2 | ステンレス鋼 | - |
| 6 | シリンダチューブ | ステンレス鋼 | - | 13 | ロッドメタル | アルミニウム合金 | 硬質アルマイト |
| 7 | クッションゴム | ウレタンゴム | - | - | - | - | - |
- 本製品は分解できません。
規格表
SCPD3-D（L）基本形（00）
片側方向フート形（LS）
両側軸方向フート形（LB）
ロッド側フランジ形（FA）
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,535円 ( 3,889円 ) | 4日目 |
3,535円 ( 3,889円 ) | 4日目 |
4,562円 ( 5,018円 ) | 4日目 |
- ( - ) | 9日目 |
4,682円 ( 5,150円 ) | 4日目 |
詳細情報
基本情報
一般シリンダの中で小口径（Φ6～16）で超小形で最軽量のシリーズです。
ご注意
- 型番によって同一型式で複数の納期が表示される場合がございます。同じ商品のため在庫品納期をご参照ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
