ペンシルシリンダ 複動・低速形 SCPD3-Oシリーズ
商品情報
外形図
基本形（00）
注1:スイッチなしも外形寸法は同一です。（磁石は組み込まれていません。）
注2:φ6・φ10のポートのねじ深さは、3.8mmですので、継手を使用される場合は、ねじ部長さが3.8mm以下の継手をご使用ください。
注3:付属品の外形寸法図については、デジタルカタログ15ページを参照してください。
注4:（ ）内の値はポート方向軸方向タイプの値です。
片側軸方向フート形（LS）
注1:スイッチなしも外形寸法は同一です。（磁石は組み込まれていません。）
注2:φ6・φ10のポートのねじ深さは、3.8mmですので、継手を使用される場合は、ねじ部長さが3.8mm以下の継手をご使用ください。
注3:付属品の外形寸法図については、デジタルカタログ15ページを参照してください。
ロッド側フランジ形（FA）
注1:スイッチなしも外形寸法は同一です。（磁石は組み込まれていません。）
注2:φ6・φ10のポートのねじの深さは、3.8mmですので、継手を使用される場合は、ねじ部長さが3.8mm以下の継手をご使用ください。
注3:付属品の外形寸法図については、デジタルカタログ15ページを参照してください。
二山クレビス形（CB）
注1:スイッチなしも外形寸法は同一です。（磁石は組み込まれていません。）
注2:φ6・φ10のポートのねじ深さは、3.8mmですので、継手を使用される場合は、ねじ部長さが3.8mm以下の継手をご使用ください。
注3:ピンと止め金具は添付してあります。
注4:付属品の外形寸法図については、デジタルカタログ15ページを参照してください。
製品仕様
| 項目 | SCPD3-O SCPD3-OL | ||
|---|---|---|---|
| チューブ内径 mm | φ6 | φ10 | φ16 |
| 作動方式 | 複動・低速形 | ||
| 使用流体 | 圧縮空気 | ||
| 最高使用圧力 MPa | 1.0 | ||
| 最低使用圧力 MPa | 0.15 | 0.1 | |
| 耐圧力 MPa | 1.6 | ||
| 周囲温度 ℃ | -10～60 （但し、凍結なきこと） | ||
| 接続口径 | M5 | ||
| ストローク許容差 mm | 0～+1.0 | ||
| 使用ピストン速度 mm/s | 10～200 | ||
| クッション | ゴムクッション | ||
| 給油 | 不可 | ||
| 許容吸収エネルギー J | 0.012 | 0.041 | 0.162 |
内部構造
部品リスト
| 品番 | 部品名称 | 材質 | 備考 | 品番 | 部品名称 | 材質 | 備考 |
|---|---|---|---|---|---|---|---|
| 1 | ピストンロッド | ステンレス鋼 | - | 10 | 磁石 | - | スイッチ付のみ |
| 2 | ロッドナット | 鋼 | ニッケルメッキ | 11 | スペーサ | アルミニウム合金 | - |
| 3 | 六角ナット | 鋼 | ニッケルメッキ | 12 | ヘッドカバー | アルミニウム合金 | 硬質アルマイト |
| 4 | ロッドパッキン | ニトリルゴム | - | 13 | ロッドメタル | アルミニウム合金 | 硬質アルマイト |
| 5 | ロッドカバー | アルミニウム合金 | 硬質アルマイト | 14 | 十字なべ小ねじ | ステンレス鋼 | スイッチ付のみ |
| 6 | シリンダチューブ | ステンレス鋼 | - | 15 | 固定金具 | ステンレス鋼 | スイッチ付のみ |
| 7 | クッションゴム | ウレタンゴム | - | 16 | 十字なべ小ねじ | ステンレス鋼 | スイッチ付のみ |
| 8 | ピストン | アルミニウム合金 | - | 17 | バンド | ステンレス鋼 | スイッチ付のみ |
| 9 | ピストンパッキン | ニトリルゴム | - | 18 | 固定ナット | ステンレス鋼 | スイッチ付のみ |
本製品は分解できません。
規格表
SCPD3-（L）基本形（00）
片側軸方向フート形（LS）
ロッド側フランジ形（FA）
二山クレビス形（CB）

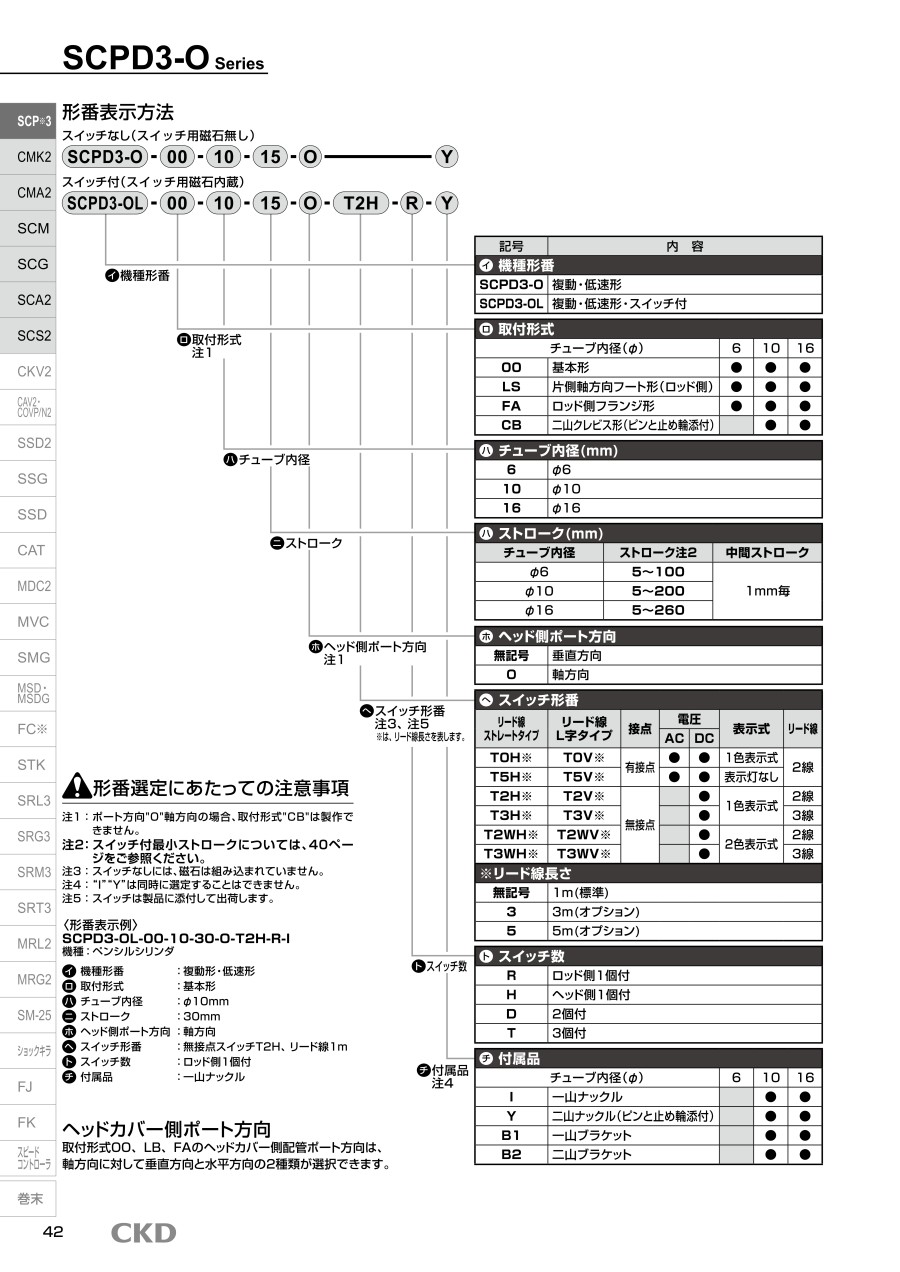

型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,654円 ( 2,919円 ) | 4日目 |
2,734円 ( 3,007円 ) | 4日目 |
5,228円 ( 5,751円 ) | 8日目 |
3,174円 ( 3,491円 ) | 4日目 |
4,567円 ( 5,024円 ) | 4日目 |
5,295円 ( 5,825円 ) | 4日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
2,961円 ( 3,257円 ) | 4日目 |
5,962円 ( 6,558円 ) | 4日目 |
3,762円 ( 4,138円 ) | 4日目 |
- ( - ) | 14日目 |
- ( - ) | 14日目 |
4,308円 ( 4,739円 ) | 7日目 |
3,255円 ( 3,581円 ) | 4日目 |
詳細情報
基本情報
一般シリンダの中で小口径（Φ6～16）で超小形で最軽量のシリーズです。
ご注意
- 型番によって同一型式で複数の納期が表示される場合がございます。同じ商品のため在庫品納期をご参照ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
