注1:スイッチなしも外形寸法は同一です。（磁石は組み込まれていません。）
注2:φ6・φ10のポートのねじ深さは、3.8mmですので、継手を使用される場合は、ねじ部長さが3.8mm以下の継手をご使用ください。
注3:付属品の外形寸法図については、デジタルカタログ15ページを参照してください。
注4:（）内の値はポート方向軸方向タイプの値です。

片側軸方向フート形（LS）

注1:スイッチなしも外形寸法は同一です。（磁石は組み込まれていません。）
注2:φ6・φ10のポートのねじ深さは、3.8mmですので、継手を使用される場合は、ねじ部長さが3.8mm以下の継手をご使用ください。
注3:付属品の外形寸法図については、デジタルカタログ15ページを参照してください。

ロッド側フランジ形（FA）

注1:スイッチなしも外形寸法は同一です。（磁石は組み込まれていません。）
注2:φ6・φ10のポートのねじの深さは、3.8mmですので、継手を使用される場合は、ねじ部長さが3.8mm以下の継手をご使用ください。
注3:付属品の外形寸法図については、デジタルカタログ15ページを参照してください。

二山クレビス形（CB）

注1:スイッチなしも外形寸法は同一です。（磁石は組み込まれていません。）
注2:φ6・φ10のポートのねじ深さは、3.8mmですので、継手を使用される場合は、ねじ部長さが3.8mm以下の継手をご使用ください。
注3:ピンと止め金具は添付してあります。
注4:付属品の外形寸法図については、デジタルカタログ15ページを参照してください。

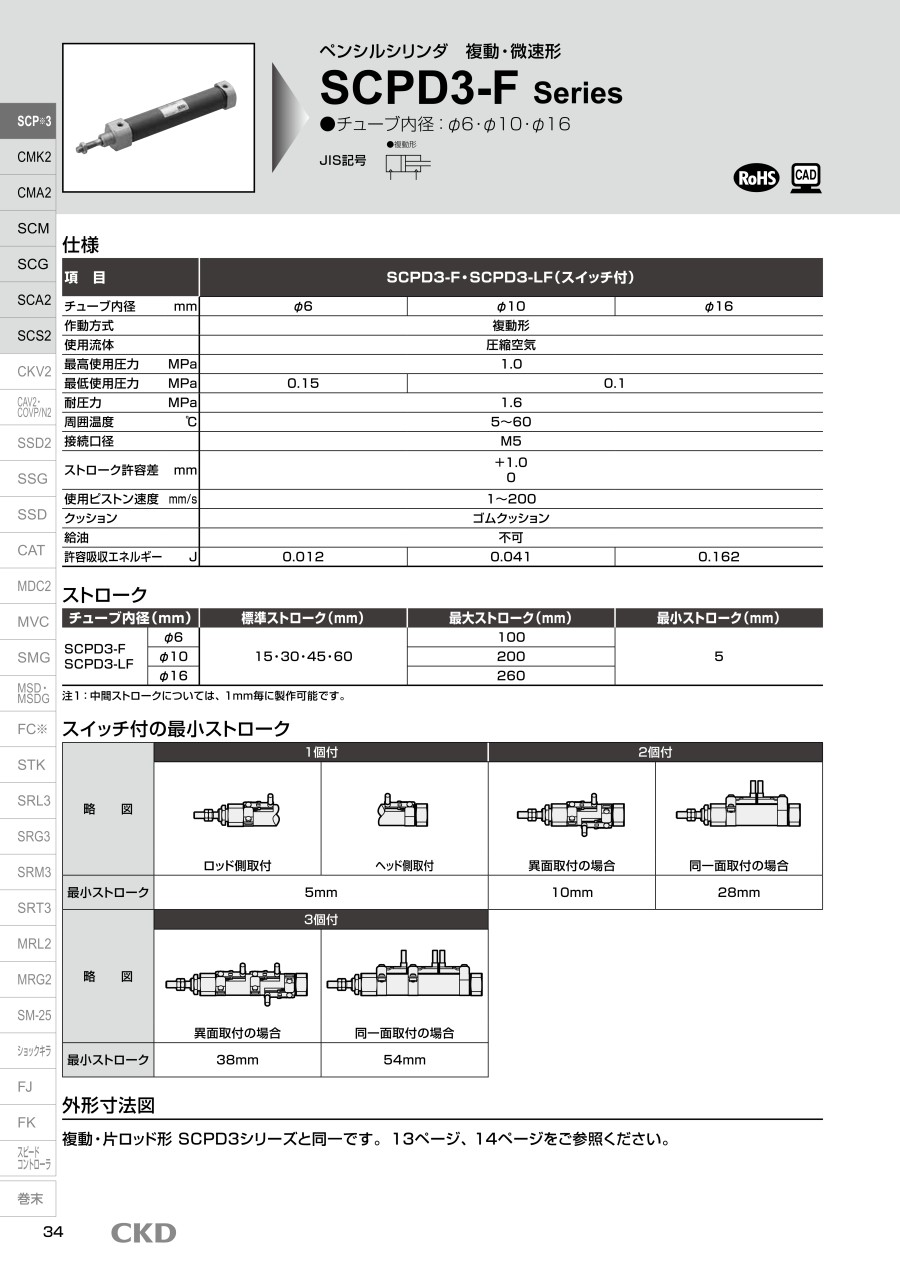

製品仕様

項目	SCPD3-F・SCPD3-LF（スイッチ付）
チューブ内径 mm	φ6	φ10	φ16
作動方式	複動形
使用流体	圧縮空気
最高使用圧力 MPa	1.0
最低使用圧力 MPa	0.15	0.1
耐圧力 MPa	1.6
周囲温度 ℃	5～60
接続口径	M5
ストローク許容差 mm	0～+1.0
使用ピストン速度 mm/s	1～200
クッション	ゴムクッション
給油	不可
許容吸収エネルギー J	0.012	0.041	0.162

規格表

SCPD3-（L）基本形（00）

片側軸方向フート形（LS）

ロッド側フランジ形（FA）

二山クレビス形（CB）

型番リスト

表示件数

型番

SCPD3-F-00-6-30

SCPD3-F-00-10-30

SCPD3-F-[00,CB,FA,LS]-[6,10,16]-[5-260/1]

SCPD3-F-CB-16-200-YB1

SCPD3-LF-[00,CB,FA,LS]-[6,10,16]-[5-260/1]

SCPD3-LF-LS-16-100-T2WH3-D

ストローク L

(mm)

シリンダ内径 D

(φ)

支持形式

スイッチ用磁石

スイッチ数

リード線長さ

(m)

付属品

スイッチ形番

最小発注数量

30	6	基本形	無	-	なし	-	なし	1個
30	10	基本形	無	-	なし	-	なし	1個
5 ～ 260	6 ～ 16	ロッド側フランジ形 / 二山クレビス形（ピンと止め輪添付） / 基本形 / 片側軸方向フート形（ロッド側）	無	-	-	-	-	1個
200	16	二山クレビス形（ピンと止め輪添付）	無	-	なし	二山ナックル（ピンと止め輪添付）、一山ブラケット	なし	1個
15	10	片側軸方向フート形（ロッド側）	無	-	なし	-	なし	1個
30	10	片側軸方向フート形（ロッド側）	無	-	なし	-	なし	1個
150	10	基本形	有（スイッチを選択する場合はこちら）	-	なし	-	なし	1個
190	10	基本形	有（スイッチを選択する場合はこちら）	-	なし	-	なし	1個
150	16	基本形	有（スイッチを選択する場合はこちら）	-	なし	-	なし	1個
5 ～ 260	6 ～ 16	ロッド側フランジ形 / 二山クレビス形（ピンと止め輪添付） / 基本形 / 片側軸方向フート形（ロッド側）	有（スイッチを選択する場合はこちら）	-	-	-	-	1個
100	16	片側軸方向フート形（ロッド側）	有（スイッチを選択する場合はこちら）	2個付	3	-	T2WH	1個

通常単価(税別) (税込単価)	通常出荷日

5,269円 ( 5,796円 )	11日目
5,522円 ( 6,074円 )	11日目
- ( - )	19日目
15,592円 ( 17,151円 )	9日目
5,522円 ( 6,074円 )	11日目
5,602円 ( 6,162円 )	11日目
7,298円 ( 8,028円 )	11日目
7,817円 ( 8,599円 )	11日目
10,748円 ( 11,823円 )	11日目
- ( - )	12日目
15,538円 ( 17,092円 )	11日目

詳細情報

基本情報

基本情報

一般シリンダの中で小口径（Φ6～16）で超小形で最軽量のシリーズです。

ご注意

型番によって同一型式で複数の納期が表示される場合がございます。同じ商品のため在庫品納期をご参照ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
