未確定：候補が8型番あります。

ストローク L(mm)
~mm
- 67
- 70
- 90
- 120
- 125
[5-260/1mm単位]
シリンダ内径 D(φ)
~mm
- 6
- 10
- 16
支持形式
~mm
ヘッド側ポート方向
~mm
- 垂直方向（標準）
- 軸方向
付属品
~mm
- なし
- 二山ナックル（ピンと止め輪添付）
ヘッド側ポート方向
~mm
- 垂直方向（標準）
- 軸方向
タイプ
~mm
- SCPD3-T
CAD
- 2D
- 3D
出荷日
- すべて
- 4日以内
- 7日以内
- 8日以内
- 9日以内

ＣＫＤ

ペンシルシリンダ複動・耐熱形 SCPD3-Tシリーズ

カタログ |

通常単価(税別): -

税込単価: -

通常出荷日：4日目～9日目

一般シリンダの中で小口径（Φ6～16）で超小形で軽量のシリーズです。

型番によって同一型式で複数の納期が表示される場合がございます。同じ商品のため在庫品納期をご参照ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が8型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

SCPD3-T 基本形（00）

片側軸方向フート形（LS）

ロッド側フランジ形（FA）

二山クレビス形（CB）

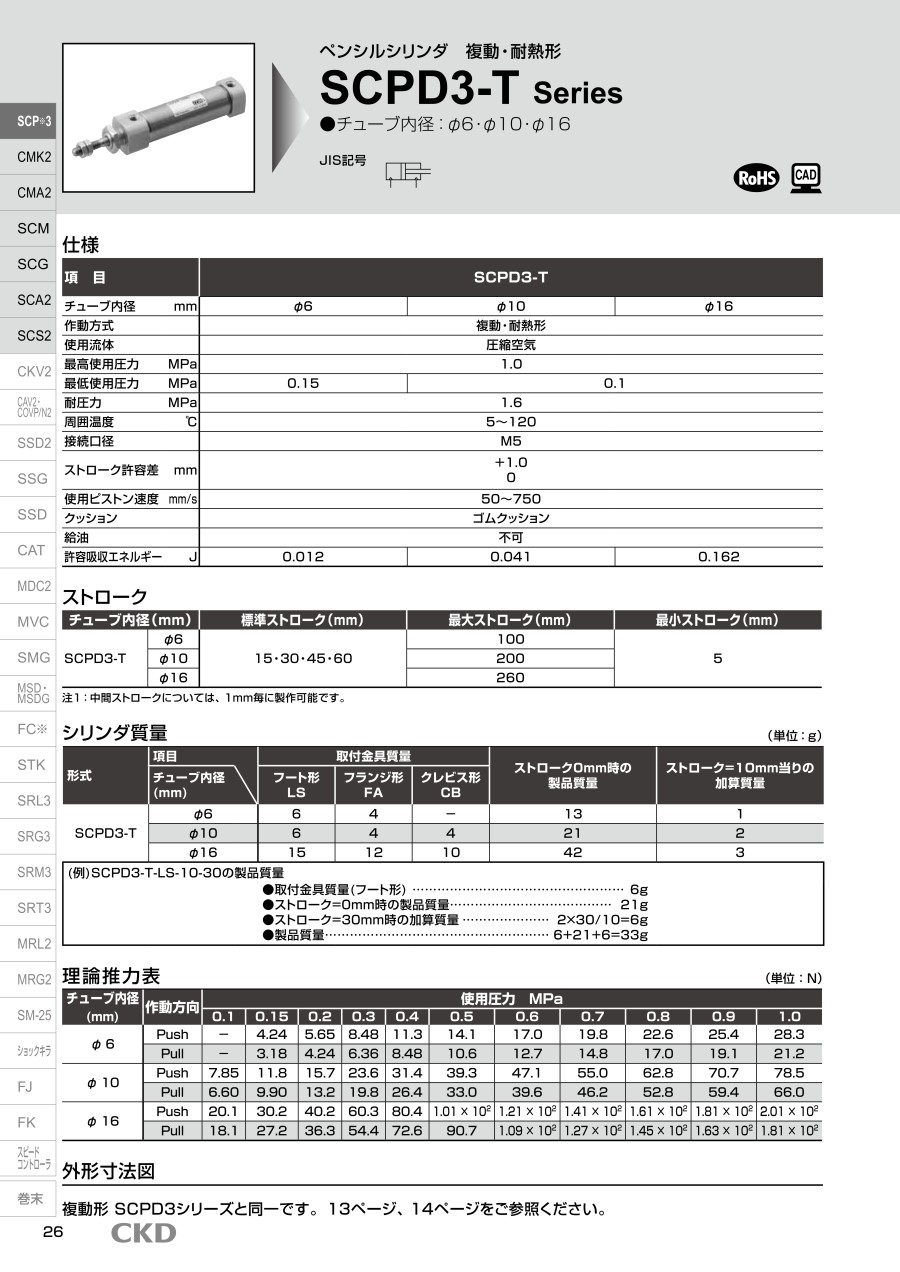

製品仕様

ストローク

シリンダ質量

単位：g

理論推力表

単位：N

内部構造および部品リスト

規格表

●SCPD3-T 基本形（00）

注1：スイッチなしも外形寸法は同一です。（磁石は組み込まれていません。）
注2：φ6・φ10のポートのねじ深さは、3.8mmですので、継手を使用される場合は、ねじ部長さが3.8mm以下の継手をご使用ください。
注3：（）内の値はポート方向軸方向タイプの値です。

●片側軸方向フート形（LS）

注1：スイッチなしも外形寸法は同一です。（磁石は組み込まれていません。）
注2：φ6・φ10のポートのねじ深さは、3.8mmですので、継手を使用される場合は、ねじ部長さが3.8mm以下の継手をご使用ください。

●ロッド側フランジ形（FA）

注1：スイッチなしも外形寸法は同一です。（磁石は組み込まれていません。）
注2：φ6・φ10のポートのねじの深さは、3.8mmですので、継手を使用される場合は、ねじ部長さが3.8mm以下の継手をご使用ください。

●二山クレビス形（CB）

注1：スイッチなしも外形寸法は同一です。（磁石は組み込まれていません。）
注2：φ6・φ10のポートのねじ深さは、3.8mmですので、継手を使用される場合は、ねじ部長さが3.8mm以下の継手をご使用ください。
注3：ピンと止め金具は添付してあります。

型番リスト

表示件数

型番

SCPD3-T-[00,CB,FA,LS]-[6,10,16]-[5-260/1]

SCPD3-T-[00,FA,LS]-[6,10,16]-[5-260/1]-O

SCPD3-T-CB-16-67

SCPD3-T-LS-16-125

ストローク L

(mm)

シリンダ内径 D

(φ)

使用圧力

(MPa)

支持形式

ヘッド側ポート方向

付属品

ヘッド側ポート方向

最小発注数量

70	6	0.15～1.0	基本形	垂直方向（標準）	なし	-	1個
90	16	0.1～1.0	基本形	軸方向	なし	-	1個
120	16	0.1～1.0	基本形	垂直方向（標準）	なし	-	1個
120	16	0.1～1.0	基本形	垂直方向（標準）	二山ナックル（ピンと止め輪添付）	-	1個
5 ～ 260	6 ～ 16	-	ロッド側フランジ形 / 二山クレビス形（ピンと止め輪添付） / 基本形 / 片側軸方向フート形（ロッド側）	-	-	垂直方向（標準）	1個
5 ～ 260	6 ～ 16	-	ロッド側フランジ形 / 基本形 / 片側軸方向フート形（ロッド側）	-	-	軸方向	1個
67	16	0.1～1.0	二山クレビス形（ピンと止め輪添付）	垂直方向（標準）	なし	-	1個
125	16	0.1～1.0	片側軸方向フート形（ロッド側）	垂直方向（標準）	なし	-	1個

通常単価(税別) (税込単価)	通常出荷日

3,468円 ( 3,815円 )	4日目
5,148円 ( 5,663円 )	7日目
5,441円 ( 5,985円 )	7日目
6,122円 ( 6,734円 )	4日目
- ( - )	9日目
- ( - )	9日目
5,922円 ( 6,514円 )	7日目
5,816円 ( 6,398円 )	8日目

詳細情報

基本情報

基本情報

一般シリンダの中で小口径（Φ6～16）で超小形で軽量のシリーズです。

ご注意

型番によって同一型式で複数の納期が表示される場合がございます。同じ商品のため在庫品納期をご参照ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
