ペンシルシリンダ 単動 押出形 SCPS3シリーズ
商品情報
外形図
SCPS3（- L）基本形（00）
片側軸方向フート形（LS）
ロッド側フランジ形（FA）
二山クレビス形（CB）
製品仕様
製品仕様
| 型番 | SCPS3・SCPS3-L | |||
|---|---|---|---|---|
| チューブ内径 | mm | φ6 | φ10 | φ16 |
| 作動方式 | 単動・押出し形 | |||
| 使用流体 | 圧縮空気 | |||
| 最高使用圧力 | MPa | 1.0 | ||
| 最低使用圧力 | MPa | 0.3 | 0.15 | |
| 耐圧力 | MPa | 1.6 | ||
| 周囲温度 | ℃ | -10～+60（但し、凍結なきこと） | ||
| 接続口径 | M5 | |||
| ストローク許容差 | mm | 0～+1.0 | ||
| 使用ピストン速度 | mm/s | 50～750 | ||
| クッション | ゴムクッション | |||
| 給油 | 不要（給油時はタービン油1種ISOVG32を使用） | |||
| 許容吸収エネルギー | J | 0.012 | 0.041 | 0.162 |
注1：単動形シリンダは加圧したまま放置しないでください。加圧放置しますと、圧力を抜いた時に、ピストンロッドがばね荷重で復帰しない場合があります。
ストローク
スイッチ付の最小ストローク
単動形ばね荷重
シリンダ質量
理論推力表
内部構造および部品リスト
規格表
●SCPS3（- L）基本形（00）
注1：スイッチなしも外形寸法は同一です。（磁石は組み込まれていません。）
注2：φ6・φ10のポートのねじの深さは、3.8mmですので、継手を使用される場合は、ねじ部長さが3.8mm以下の継手をご使用ください。
注3：（ ）内寸法は、ヘッド側ポート方向が”O”軸方向の場合です。
●片側軸方向フート形（LS）
注1：スイッチなしも外形寸法は同一です。（磁石は組み込まれていません。）
注2：φ6・φ10のポートのねじの深さは、3.8mmですので、継手を使用される場合は、ねじ部長さが3.8mm以下の継手をご使用ください。
●ロッド側フランジ形（FA）
注1：スイッチなしも外形寸法は同一です。（磁石は組み込まれていません。）
注2：φ6・φ10のポートのねじの深さは、3.8mmですので、継手を使用される場合は、ねじ部長さが3.8mm以下の継手をご使用ください。
●二山クレビス形（CB）
注1：スイッチなしも外形寸法は同一です。（磁石は組み込まれていません。）
注2：ピンと止め金具は添付してあります。

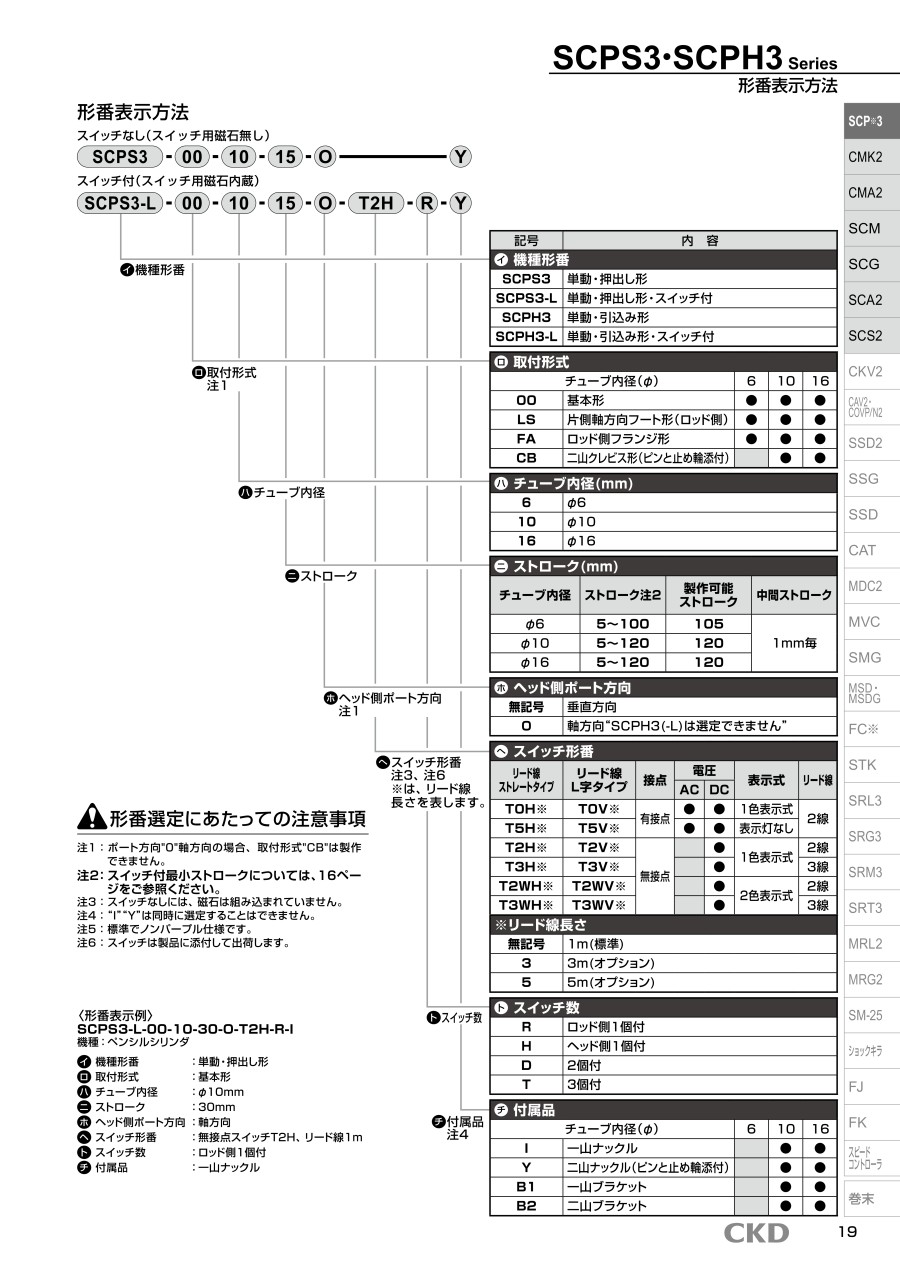

型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,708円 ( 1,879円 ) | 4日目 |
1,913円 ( 2,104円 ) | 11日目 |
1,987円 ( 2,186円 ) | 4日目 |
1,921円 ( 2,113円 ) | 5日目 |
2,809円 ( 3,090円 ) | 4日目 |
2,076円 ( 2,284円 ) | 4日目 |
2,152円 ( 2,367円 ) | 4日目 |
1,921円 ( 2,113円 ) | 4日目 |
2,241円 ( 2,465円 ) | 4日目 |
3,095円 ( 3,405円 ) | 5日目 |
3,322円 ( 3,654円 ) | 5日目 |
2,361円 ( 2,597円 ) | 4日目 |
2,809円 ( 3,090円 ) | 5日目 |
2,974円 ( 3,271円 ) | 4日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
2,922円 ( 3,214円 ) | 5日目 |
5,424円 ( 5,966円 ) | 4日目 |
3,676円 ( 4,044円 ) | 4日目 |
3,576円 ( 3,934円 ) | 5日目 |
4,536円 ( 4,990円 ) | 4日目 |
5,216円 ( 5,738円 ) | 4日目 |
2,082円 ( 2,290円 ) | 5日目 |
2,962円 ( 3,258円 ) | 5日目 |
3,842円 ( 4,226円 ) | 4日目 |
2,148円 ( 2,363円 ) | 4日目 |
4,642円 ( 5,106円 ) | 5日目 |
5,365円 ( 5,902円 ) | 4日目 |
2,295円 ( 2,525円 ) | 4日目 |
8,433円 ( 9,276円 ) | 4日目 |
5,884円 ( 6,472円 ) | 4日目 |
10,515円 ( 11,567円 ) | 4日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
3,723円 ( 4,095円 ) | 4日目 |
2,442円 ( 2,686円 ) | 4日目 |
3,843円 ( 4,227円 ) | 4日目 |
7,152円 ( 7,867円 ) | 4日目 |
4,724円 ( 5,196円 ) | 4日目 |
5,524円 ( 6,076円 ) | 4日目 |
5,604円 ( 6,164円 ) | 4日目 |
7,833円 ( 8,616円 ) | 4日目 |
7,150円 ( 7,865円 ) | 5日目 |
3,323円 ( 3,655円 ) | 4日目 |
1,934円 ( 2,127円 ) | 4日目 |
3,175円 ( 3,493円 ) | 4日目 |
3,175円 ( 3,493円 ) | 4日目 |
3,063円 ( 3,369円 ) | 4日目 |
3,228円 ( 3,551円 ) | 5日目 |
4,883円 ( 5,371円 ) | 4日目 |
4,138円 ( 4,552円 ) | 4日目 |
4,706円 ( 5,177円 ) | 4日目 |
詳細情報
基本情報
一般シリンダの中で小口径（Φ6～16）で超小形で軽量のシリーズです。
ご注意
- 型番によって同一型式で複数の納期が表示される場合がございます。同じ商品のため在庫品納期をご参照ください。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
