ターンテーブル付シリンダ MGTシリーズ
- 通常単価(税別)
- 69,377円～178,861円
- 税込単価
- 76,315円～196,747円
【特長】・ガイド付薄形シリンダ（MGPシリーズ）と手動形ターンテーブルを一体化...
詳細情報を確認する未確定：候補が442型番あります。
商品情報
外形図
- 標準ストローク以外の中間ストロークにつきましては製品仕様をご参照ください。
T溝
製品仕様

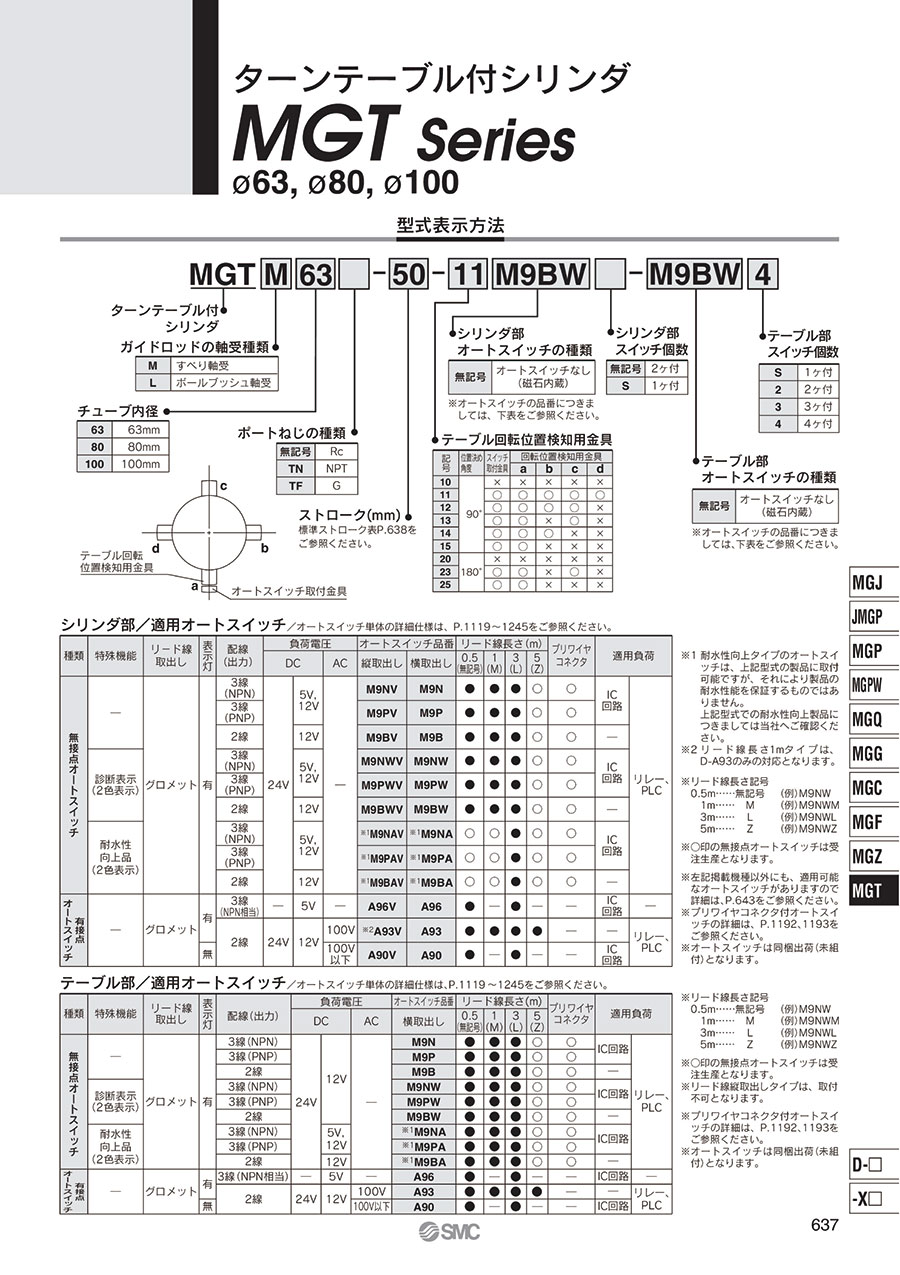

型式表示方法
仕様
| チューブ内径（mm） | 63 | 80 | 100 |
|---|---|---|---|
| 作動方式 | 複動形 | ||
| 使用流体 | 空気 | ||
| 保証耐圧力 | 1.5MPa | ||
| 最高使用圧力 | 1.0MPa | ||
| 最低使用圧力 | 0.1MPa | ||
| 周囲温度および使用流体温度 | -10～+60℃（ただし、凍結なきこと） | ||
| 使用ピストン速度 | 50～400mm/s | ||
| クッション | 両側ラバークッション | ||
| 給油 | 無給油 | ||
| ストローク長さの許容差 | 0～+1.5mm | ||
| テーブル回転方式 | 手動形 | ||
| テーブル回転方向 | 右、左、反復回転自由 | ||
| テーブル回転角度 | 円周4等分90°、円周2等分180° 位置決め機構付 | ||
標準ストローク表
| チューブ内径（mm） | 標準ストローク（mm） |
|---|---|
| 63 | 25、50、75、100、125、150、175、200 |
| 80 | |
| 100 |
中間ストローク
- 標準ストローク以外の中間ストローク（5ストローク飛び）に関しては、5、10、15、20mm幅のスペーサ装着となります。
（例）1.MGTM63-35stの場合MGTM63-50stの本体内部に15mmの幅のスペーサを装着し、全長寸法は50stと同一寸法となります。
理論出力表
単位：N
| チューブ内径（mm） | ロッド径（mm） | 作動方向 | 受圧面積（mm2） | 使用圧力（MPa） | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | 0.8 | 0.9 | 1.0 | ||||
| 63 | 20 | OUT | 3,117 | 623 | 935 | 1,247 | 1,559 | 1,870 | 2,182 | 2,494 | 2,805 | 3,117 |
| IN | 2,803 | 561 | 841 | 1,121 | 1,402 | 1,682 | 1,962 | 2,242 | 2,523 | 2,803 | ||
| 80 | 25 | OUT | 5,027 | 1,005 | 1,508 | 2,011 | 2,514 | 3,016 | 3,519 | 4,022 | 4,524 | 5,027 |
| IN | 4,536 | 907 | 1,361 | 1,814 | 2,268 | 2,722 | 3,175 | 3,629 | 4,082 | 4,536 | ||
| 100 | 30 | OUT | 7,854 | 1,571 | 2,356 | 3,142 | 3,927 | 4,712 | 5,498 | 6,283 | 7,069 | 7,854 |
| IN | 7,147 | 1,429 | 2,144 | 2,859 | 3,574 | 4,288 | 5,003 | 5,718 | 6,432 | 7,147 | ||
注）理論出力（N）=圧力（MPa）×受圧面積（mm2）となります。
金具割増質量表
単位：kg
| チューブ内径（mm） | テーブル部回転位置検知用金具記号 | |||||
|---|---|---|---|---|---|---|
| 10 | 11 | 12 | 13 | 14 | 15 | |
| 20 | - | - | 23 | - | 25 | |
| 63 | 0 | 0.21 | 0.16 | 0.12 | 0.12 | 0.08 |
| 80 | 0 | 0.24 | 0.19 | 0.14 | 0.13 | 0.08 |
| 100 | 0 | 0.25 | 0.19 | 0.14 | 0.14 | 0.09 |
質量表
単位：kg
■MGTM63～100（すべり軸受）
| チューブ内径（mm） | 型番 | 標準ストローク（mm） | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 25 | 50 | 75 | 100 | 125 | 150 | 175 | 200 | ||
| 63 | MGTM63 | 6.96 （4.78） | 7.81 （5.12） | 8.57 （5.38） | 9.32 （5.63） | 10.08 （5.88） | 10.83 （6.14） | 11.59 （6.39） | 13.10 （6.90） |
| 80 | MGTM80 | 12.07 （9.29） | 13.31 （9.96） | 14.25 （10.33） | 15.18 （10.71） | 16.12 （11.08） | 17.06 （11.46） | 18.00 （11.83） | 19.87 （12.58） |
| 100 | MGTM100 | （17.83） （13.51） | （19.56） （14.45） | 20.89 （14.99） | 22.22 （15.53） | 23.55 （16.07） | 24.88 （16.60） | 26.21 （17.14） | 28.87 （18.22） |
■MGTL63～100（ボールブッシュ軸受）
| チューブ内径（mm） | 型番 | 標準ストローク（mm） | |||||||
|---|---|---|---|---|---|---|---|---|---|
| 25 | 50 | 75 | 100 | 125 | 150 | 175 | 200 | ||
| 63 | MGTL63 | 6.62 （4.33） | 7.49 （4.61） | 8.15 （4.80） | 8.91 （5.08） | 9.57 （5.27） | 10.24 （5.45） | 10.90 （5.64） | 12.23 （6.01） |
| 80 | MGTL80 | 12.03 （8.92） | 13.33 （9.44） | 14.15 （9.73） | 14.97 （10.02） | 15.79 （10.31） | 16.61 （10.60） | 17.43 （10.89） | 19.07 （11.46） |
| 100 | MGTL100 | 17.53 （12.84） | 19.33 （13.62） | 20.51 （14.04） | 21.69 （14.46） | 22.87 （14.87） | 24.04 （15.29） | 25.22 （15.70） | 27.58 （16.54） |
※（ ）内は可動部質量を示します。
規格表
単位：mm
MGTM（すべり軸受）
| チューブ内径（mm） | AA | A | BD | E | |||
|---|---|---|---|---|---|---|---|
| 25.50st | 50stを超える | 25.50st | 50stを超える | 25.50st | 50stを超える | ||
| 63 | 160.5 | 172 | 106.5 | 118 | 25 | 29.5 | 41 |
| 80 | 171 | 198 | 115 | 142 | 30 | 18.5 | 45.5 |
| 100 | 208 | 233 | 137 | 162 | 36 | 21 | 46 |
MGTL（ボールブッシュ軸受）
| チューブ内径（mm） | AA | A | DB | E | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 25st | 50st | 75st、100st | 100stを超える | 25st | 50st | 75st、100st | 100stを超える | 25st | 50st | 75st、100st | 100stを超える | ||
| 63 | 147 | 168 | 188 | 93 | 114 | 134 | 20 | 16 | 37 | 57 | |||
| 80 | 165.5 | 186 | 216 | 109.5 | 130 | 160 | 25 | 13 | 33.5 | 63.5 | |||
| 100 | 192 | 218 | 251 | 121 | 147 | 180 | 30 | 5 | 31 | 64 | |||
T溝
| チューブ内径（mm） | a | b | c | d | e |
|---|---|---|---|---|---|
| 63 | 11 | 17.8 | 10 | 7 | 18.5 |
| 80 | 13.3 | 20.3 | 12 | 8 | 22.5 |
| 100 | 15.3 | 23.3 | 13.5 | 10 | 30 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
73,736円 ( 81,110円 ) | 19日目 |
76,348円 ( 83,983円 ) | 19日目 |
76,341円 ( 83,975円 ) | 19日目 |
77,939円 ( 85,733円 ) | 19日目 |
83,523円 ( 91,875円 ) | 19日目 |
77,801円 ( 85,581円 ) | 19日目 |
81,584円 ( 89,742円 ) | 19日目 |
79,148円 ( 87,063円 ) | 19日目 |
76,348円 ( 83,983円 ) | 19日目 |
78,138円 ( 85,952円 ) | 19日目 |
78,586円 ( 86,445円 ) | 19日目 |
83,821円 ( 92,203円 ) | 19日目 |
82,277円 ( 90,505円 ) | 19日目 |
79,024円 ( 86,926円 ) | 19日目 |
93,867円 ( 103,254円 ) | 19日目 |
86,091円 ( 94,700円 ) | 19日目 |
95,657円 ( 105,223円 ) | 19日目 |
85,381円 ( 93,919円 ) | 19日目 |
78,133円 ( 85,946円 ) | 19日目 |
81,764円 ( 89,940円 ) | 19日目 |
91,686円 ( 100,855円 ) | 19日目 |
78,586円 ( 86,445円 ) | 19日目 |
84,864円 ( 93,350円 ) | 19日目 |
84,195円 ( 92,615円 ) | 19日目 |
80,978円 ( 89,076円 ) | 19日目 |
77,591円 ( 85,350円 ) | 19日目 |
88,831円 ( 97,714円 ) | 19日目 |
79,948円 ( 87,943円 ) | 19日目 |
86,595円 ( 95,255円 ) | 19日目 |
91,448円 ( 100,593円 ) | 19日目 |
78,350円 ( 86,185円 ) | 19日目 |
80,832円 ( 88,915円 ) | 19日目 |
82,956円 ( 91,252円 ) | 19日目 |
83,152円 ( 91,467円 ) | 19日目 |
77,123円 ( 84,835円 ) | 19日目 |
78,475円 ( 86,323円 ) | 19日目 |
99,102円 ( 109,012円 ) | 19日目 |
86,134円 ( 94,747円 ) | 19日目 |
86,469円 ( 95,116円 ) | 19日目 |
83,215円 ( 91,537円 ) | 19日目 |
81,757円 ( 89,933円 ) | 19日目 |
97,502円 ( 107,252円 ) | 19日目 |
86,982円 ( 95,680円 ) | 19日目 |
87,606円 ( 96,367円 ) | 19日目 |
81,921円 ( 90,113円 ) | 19日目 |
84,022円 ( 92,424円 ) | 19日目 |
90,804円 ( 99,884円 ) | 19日目 |
95,305円 ( 104,836円 ) | 19日目 |
92,697円 ( 101,967円 ) | 19日目 |
90,971円 ( 100,068円 ) | 19日目 |
100,397円 ( 110,437円 ) | 19日目 |
97,199円 ( 106,919円 ) | 19日目 |
94,163円 ( 103,579円 ) | 19日目 |
100,102円 ( 110,112円 ) | 19日目 |
95,720円 ( 105,292円 ) | 19日目 |
99,302円 ( 109,232円 ) | 19日目 |
113,440円 ( 124,784円 ) | 19日目 |
127,602円 ( 140,362円 ) | 19日目 |
97,151円 ( 106,866円 ) | 19日目 |
73,958円 ( 81,354円 ) | 19日目 |
詳細情報
基本情報
【特長】
・ガイド付薄形シリンダ（MGPシリーズ）と手動形ターンテーブルを一体化
・高精度のベアリングによりスムーズな反復回転運動が可能
・テーブル部は90°、180°回転ごとに位置決め機構付
・回転位置検知用金具の装着により回転位置の検出が可能
・3種類の取付が可能
